Ръководство за ремонт на мелница Makita

Известната японска марка Makita се радва на заслужена популярност сред потребителите по целия свят. Всички продукти с марка Makita се отличават с високо качество, ергономичност и достъпни цени. И компетентен руски потребител се опитва да извлече повече от инструмента, отколкото може да даде. Ъглошлайфите Makita имат своя собствена максимална здравина.

Ремонтът на ъглошлайф Makita със собствените си ръце не е особено труден и може да се извърши както в сервизен център, така и сами, тъй като можете свободно да закупите необходимите резервни части. Неизправностите на ъглошлайфа и как да ги отстраните са описани подробно в приложените инструкции.

Характеристики на дизайна на мелница Makita

Българският е ъглошлайф, който получи такова име само в просторите на бившия СССР.Структурно всеки ъглошлайф (ъглошлайф) има същата структура.

Принципът на действие на ъглошлайфите Makita се основава на преобразуването на електрическата енергия в механична. Това води до въртене на вала, върху който е монтиран дискът за рязане, шлифоване и полиране. И се нарича ъглова, защото в използваната скоростна кутия въртящият момент се предава под ъгъл от 90º.

Тъй като охлаждането на електродвигателя в шлайфмашини Макита се осъществява чрез засмукване на външен въздух през вентилационните отвори, работните части на шлайфмашините Макита са покрити със специален защитен прахообразен лак, който предотвратява утаяването на прах. Конструктивно мелничките Makita са оборудвани с уплътнителна лабиринтна система, а бутонът за стартиране е запечатан.

Но всяка компания въвежда свой собствен обрат в дизайна, за да привлече купувач. Мелницата Makita също не се колебае. Българите Makita са условно разделени на мощни и малки.

Българите Makita са маркирани според мощността на електродвигателя.

Характеристиките на дизайна на ъглошлайф Makita включват:

• Наличието на лабиринтно устройство, което предпазва лагерите от мръсотия и прах.
• Намотките на електромотора в мощните шредери са защитени с екранирано покритие.
• Ъглошлайфите Makita са оборудвани със специална система, която предпазва инструмента от дръпване при стартиране, наречена Super-Joint-System.

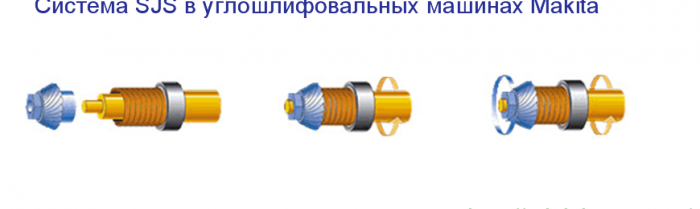

Няколко думи за системата SJS. Системата предотвратява откатите, елиминира ударите и задръстванията на работния орган, предпазва електродвигателя от претоварване.



Системата използва пружина, чиято цел е да прехвърля силите от ротора към зъбните колела на скоростната кутия. Пружината действа като буфер, предотвратявайки трепкането при стартиране и спиране.Този дизайн значително намалява вибрациите и осигурява гладка работа на ъглошлайфа Makita.

Българите Makita са разделени на класове в зависимост от ширината на работния диск. Българите се разделят условно на три класа: лек, среден, тежък. От своя страна всеки клас е разделен на мелници за професионалисти и за битови нужди. Професионалните модели ъглошлайфи Makita имат увеличен резерв на мощност, интегрирана система за безопасност и увеличен експлоатационен живот.Професионалните ъглошлайфи перфектно издържат на големи натоварвания за дълго време.

Домашните ъглошлайфи Makita имат висока производителност, но много достъпни цени. За мелници Макита може да се използва диск с максимален диаметър 230 мм.

Според диаметъра на диска ъглошлайфите Makita се разделят на класове:

• Диаметърът от 115-125 мм характеризира лекия клас. Лесно се държи с една ръка за тялото, което играе ролята на дръжка. Но професионалните ъглошлайфи от този клас могат да бъдат оборудвани със задна дръжка, която има вграден бутон за захранване на инструмента;
• Диаметърът от 150-180 мм се отнася за мелницата Makita към средния клас. Тази категория включва професионални и любителски модели, оборудвани с електродвигатели с различен капацитет. Модерните модели имат въртяща се задна дръжка;
• Диаметърът от 230 мм характеризира тежкия клас мелници. В този клас мелничките Makita се произвеждат изключително за професионалисти. Тези машини са предназначени за работа върху бетон, камъни, тухли и др. Дизайнът им включва всички съвременни системи за защита на потребителя от нараняване.

Предлагат се модели мелачки Makita за диаметри на диска 115 мм, 125 мм, 150 мм, 180 мм и 230 мм.

При високомощните мелници е възможно да смените въглеродните четки, без да сваляте капака на корпуса на статора.

Българите Makita с различен капацитет се различават по външен вид. Професионалните мелачки с мощност над 1000 W имат голямо тяло и удобна задна дръжка. Дръжката е оборудвана с антивибрационни тампони в черно. Българите с мощност до 1000 W имат удобно тяло, което служи като дръжка.

Ъглошлайфите Makita имат капак за бързо освобождаване. Този дизайн ви позволява бързо да премахнете защитното покритие.

Необходим инструмент за ремонт

Самостоятелният ремонт на ъглошлайфи Макита изисква използването на специфичен инструмент. Не без комплект отвертки. По-добре е те да са оборудвани с храпов механизъм. Най-добрият вариант е да използвате акумулаторен винтоверт. За да ремонтирате електрическата част на българската Макита, ще ви е необходим тестер, устройство за определяне на завъртанията на късо съединение IK-2. И също така подгответе гаечен ключ, лагерни тегличи, чук, мека метална кирка. Е, без необходимото не може лубриканти, почистващи препарати, течности за отстраняване на стари мазнини.

Необходимо е да започнете да ремонтирате ъглошлайф със собствените си ръце, като подготвите работното място, инсталирате правилното осветление. Ще ви е необходима схема на ъглошлайфа на желания модел и предложените инструкции.

Неизправностите на електрическите инструменти са разделени на два вида: електрически и механични.

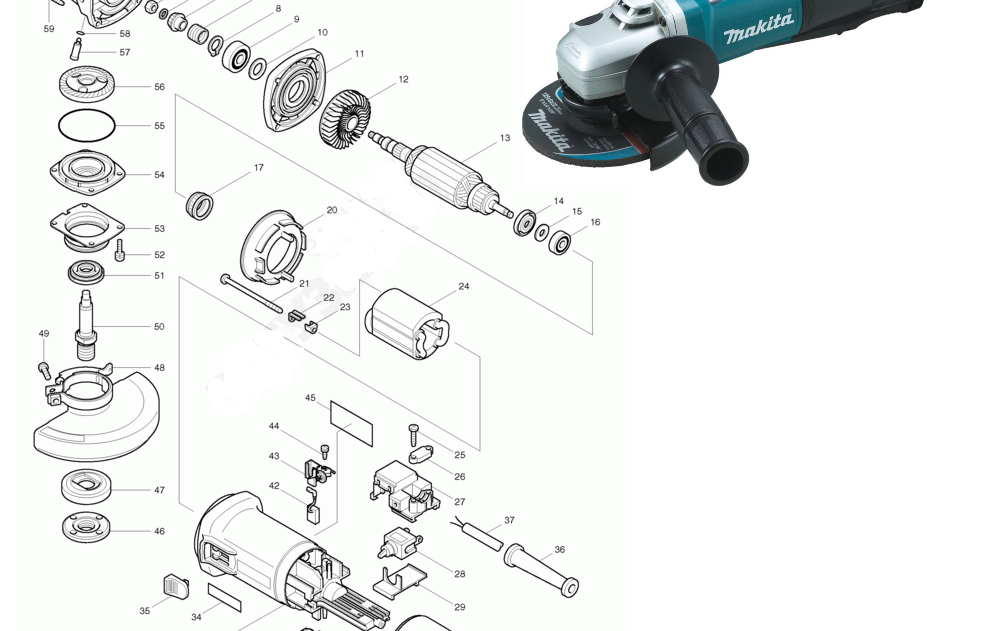

Ще разгледаме ремонта на шлифовъчни агрегати Makita, като използваме веригата ъглошлайф Makita 9565 като пример.

Възможни електрически повреди

Електрическите неизправности на мелницата Makita могат да бъдат разделени на неизправности в управляващата верига, повреда на ротора и повреда на статора.

Как да отстранявате неизправности в управляващите вериги на мелница Makita

Ако мелницата Makita не се включва, основната причина може да е повреда в захранващите и управляващите вериги.

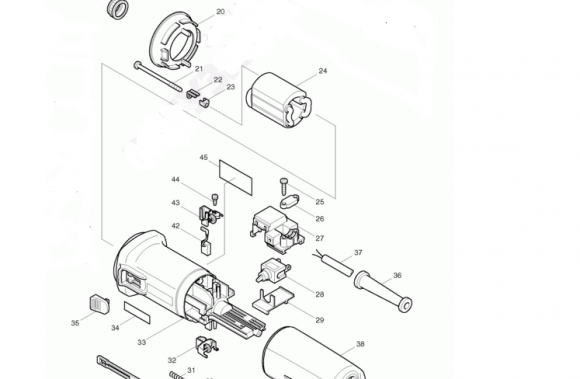

За достъп до компонентите на управляващите вериги е необходимо да свалите задния капак на кутията поз.38, като развиете самонарезния винт 4×18 поз.39. Превключвателят ST115-40 K9565 poz.28 е монтиран в държача на превключвателя poz.27. Скобата на превключвателя е затворена с капак поз.29, който е прикрепен към корпуса на двигателя поз.33.

За превключвателя е подходящ захранващият кабел poz.37. С помощта на тестер проверете непрекъснатостта на веригите от контакта на щепсела до клемите на превключвателя. Превключвателят poz.28 се управлява от лоста poz.30. От контактите на превключвателя проверете веригата към въглеродните четки poz.42.

В управляващите вериги най-слабото звено са въглеродните четки. Ъглошлайф Makita 9565 използва въглеродни четки CB-318 с автоматично изключване, така че проверете четките.

В професионалните ъглошлайфи са инсталирани регулатори на скоростта. В мелници Makita с мощност над 1000 W е предвидена инсталация на система за плавен старт. Ъглошлайф Makita 9077SF е оборудван с такава система.

Ако превключвателят се повреди, неизправността се елиминира чрез пълната му подмяна. Ако захранващият проводник е счупен или счупен, неизправността се отстранява чрез подмяна на целия проводник или отстраняване на повредените му части.

Процесът на превключване се извършва с помощта на лоста poz.30.Ако сте разглобили корпуса на мелницата за ремонт или поддръжка, смажете жлебовете за движение на лоста със силиконова грес преди повторно сглобяване.

Проверка на електродвигателя

В допълнение към управляващите вериги, електрическата верига на ъглошлайфа включва ротор и статор. Това са сложни агрегати, чийто ремонт се препоръчва в специализирани центрове. Но за руските занаятчии няма нищо недостъпно. Препоръчваме нашите Направи си сам методи за ремонт на статор или ротор.

Как да поправите статорна мелница Makita

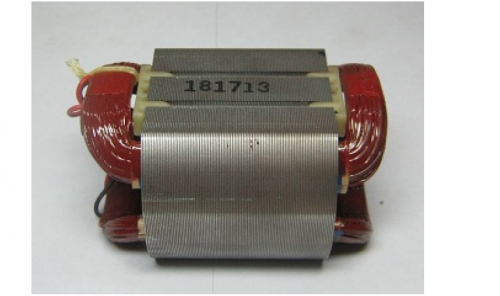

Повреда на статора, позиция 24, на ъглошлайфа се индикира от появата на миризма на изгоряло, прегряване на тялото на шлайфа и спонтанен набор от обороти на шлайфа. В тялото на ъглошлайфа поз.33 статорът е закрепен с четири самонарезни винта 4 × 70 поз.21. За да се избегнат всякакви повреди, статорът е затворен от защита поз.20.

Ремонтът на мелницата на статора Makita се състои в определяне на късо съединение или отворени намотки. Най-добре е диагностиката на статора да се извършва със специално устройство, наречено IK-2. Статорът се счита за дефектен, ако се виждат следи от потъмняване на намотката, се определя отворена верига или късо съединение на намотките.

Статорът е в ремонт просто. Трябва да пренавием намотките му.

Как да ремонтирате роторна мелница Makita

При прегряване на мелницата, поява на миризма на изгоряло, повишено искрене в областта на колектора, трябва да се обърне внимание на целостта на ротора поз.13.

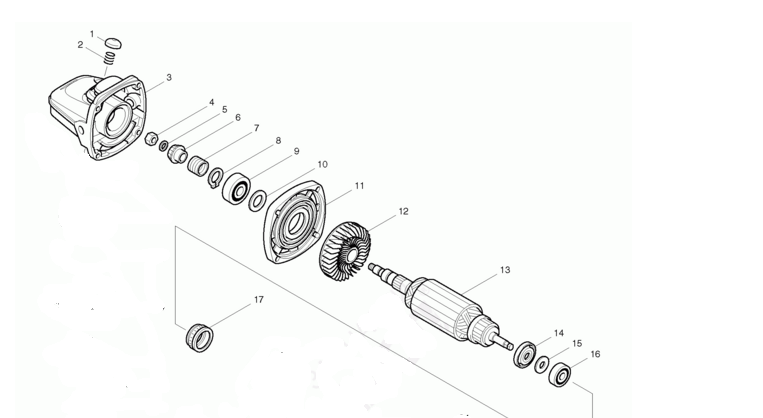

Демонтажът на ротора се комбинира с последователен демонтаж. За да извадите ротора, той трябва да бъде освободен от скоростната кутия поз.3. За да направите това, развийте шестоъгълната гайка M6 поз.4. За да развиете гайката, трябва да затегнете ротора с една ръка.С другата ръка, като използвате гаечен ключ, развийте гайката обратно на часовниковата стрелка.

Отстранете гайката, отстранете плоската шайба поз.5, отстранете спираловидната конична предавка поз.6, отстранете задържащата пружина поз.7. Завъртете ротора настрани, внимателно го извадете от корпуса на скоростната кутия поз.3. След като свалите задържащия пръстен поз.8, използвайте дърпач, за да издърпате лагера поз.9.

Мелничката Makita 9565 използва лагер 6001LLB.

Остава да свалите плоската шайба поз.10 и капака на скоростната кутия поз.11.

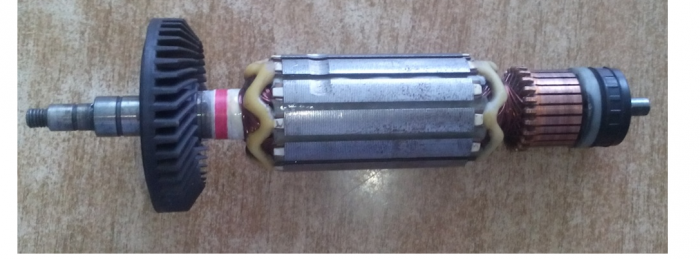

Пред вас е външният вид на мелница Makita 9565 ротор с изолираща шайба поз.14, плоска шайба 7 поз.15, лагер поз.16 и гумена обувка 22 поз.17. В ъглошлайфа се използва лагер 627zz от страната на комутатора. Руски аналог 80027.

Ремонтът на ротора се състои в замяната му с нов или ремонтиран. Можете сами да ремонтирате ротора, но не се нуждаете само от търпение, оборудване, материали. Това е работа от висока класа.

Механични повреди

Освен електрическата част мелницата включва и механична част, чийто основен възел е скоростната кутия.

Как да поправите скоростната кутия на мелницата

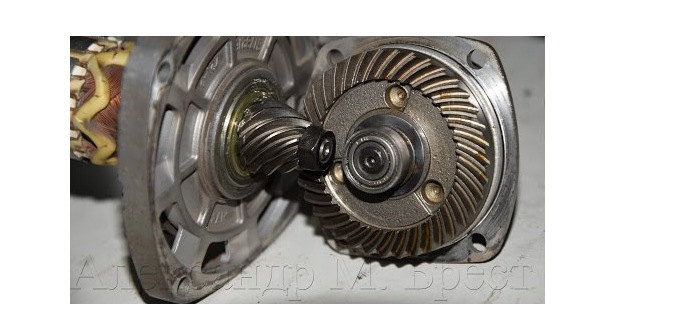

Скоростната кутия се състои от корпус, задвижващи и задвижвани зъбни колела. Задвижващият пиньон е поставен върху вала на ротора. Задвижваното зъбно колело е прикрепено към шпиндела poz.50.

На шлифовъчната машина Makita 9565 задвижваното зъбно колело се притиска върху шпиндела. А в мелницата Makita модел 9558HN, задвижваното зъбно колело е монтирано на вала с шпонков канал.

Повредите на редуктора са свързани с повреда на зъбите на зъбното колело. Зъбните колела са облизани или някои от зъбите са нащърбени.

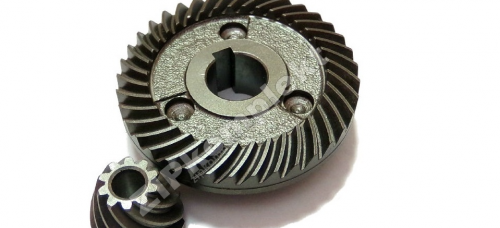

Ремонтът на мелницата на скоростната кутия Makita се състои в подмяна на чифт спираловидни зъбни колела.Скоростите се сменят само по двойки.

За да премахнете задвижваното зъбно колело, не можете да правите без специална преса или теглич. Не използвайте чук, тъй като корпусът на скоростната кутия е направен от крехък материал.

Машина за сглобяване Makita 9565

Преди да сглобите мелницата Makita, проверете целостта на всички части и тяхната чистота. Сглобяването започва с монтирането на лагера и задвижваното зъбно колело на шпиндела.

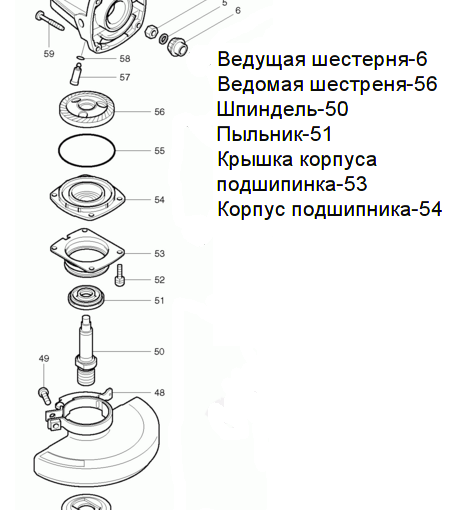

монтаж на шпиндела

Друг поз.51 се поставя на шпиндела поз.50, капака на корпуса поз.53, корпуса на лагера поз.54. Поставете предварително смазан лагер 6201LLB в корпуса на лагера. Натиснете задвижвания пиньон poz.56. на щифта. Щифт сглобен.



Монтиране на ротора в корпуса на скоростната кутия

Поставете ремонтиран или нов ротор с лагери в корпуса на скоростната кутия, поставете всички части според чертежа, монтирайте задвижващото зъбно колело и го закрепете с гайка.

В процеса на монтиране на ротора в корпуса на скоростната кутия проверете натискането на лагера. Правилно монтиран ротор се върти лесно в корпуса на скоростната кутия.

Монтиране на ротора в корпуса на статора

Сглобена скоростна кутия с ротор се вкарва в корпуса на статора, върху който се притиска лагерът отстрани на колектора, затворен със защитна гумена обувка и се проверява лекотата на превъртане. Остава да монтирате сглобения щифт в корпуса на скоростната кутия.

Поставете сглобената ос в корпуса на скоростната кутия поз.3, след като монтирате гумения пръстен поз.55 и смажете болтовете поз.52 с уплътнител.
Makita GA 5030 Сервиз \ Makita 5030 Ремонт

Всички монтажни операции на механичната част на трошачката са придружени от a дебел подробности.Обърнете особено внимание на процеса на нанасяне на смазката върху скоростната кутия на мелницата.

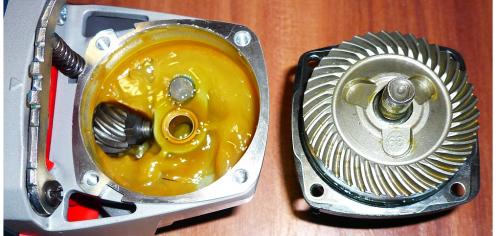

Тук е важно не само неговото качество, но и неговото количество. В корпуса на скоростната кутия на ъглошлайфа се поставя смазка в размер на 1/3 от обема на скоростната кутия.

След като сглобите механичната част на мелницата, всеки път преди да затегнете фиксиращите винтове, проверете лекотата на въртене на скоростната кутия, като я завъртите от шпиндела.

На последния етап остава да инсталирате въглеродните четки, да поставите задния капак на кутията и да проверите работата на инструмента.

Мелнички Makita 9565 са оборудвани с въглеродни четки CB-325. Бързата смяна на въглеродната четка не само ще спести ротора, но и ще удължи живота на целия инструмент.

Като общо правило въгленовите четки се сменят след 7000 часа работа или когато се износят до 8 mm дължина. В товастранни случаи, които можете да използвате домашни въглеродни четки. Но при първата възможност е необходимо да се установят роднини.

Ако вашата мелница след сглобяване работи без външен шум, без трептене, можете да бъдете поздравени. Задачата за ремонт на мелница Makita е изпълнена.

Няколко думи за фалшификатите

На руския пазар на инструменти често се срещат фалшиви мелници Makita. Популярна и популяризирана марка е популярна не само сред потребителите, но и сред различни измамници.

Най-често мощните мелници от Makita са фалшифицирани. Например Makita 9069.

Когато избирате мелница Makita, обърнете внимание на следните подробности:

качество на пластмасовите формовани части;

изработка на допълнителна дръжка;

ниската цена трябва да ви предупреди;

внимателно проучете табелата, можете да намерите много неточности в нея;

Мелничките Makita трябва да имат сериен номер;

върху телата на ъглошлайфите Makita се прилага задължителен надпис, който няма да намерите на фалшификати;

оригинални карбонови четки Makita са маркирани с щатен номер;

като правило в монтажа се използват винтове с шестоъгълна глава, на фалшиви винтове Philips;

намотките на котвата и статора на фалшификатите са покрити с домашен лак.

Като внимавате при избора на мелница Makita, няма да срещнете фалшификати и ще получите оригинален инструмент от японски производители.

Пожелавам ти успех!
