Инструкции за разглобяване на перфоратор Hitachi DH24PC3

Демонтажът на перфоратора Hitachi DH24PC3 е необходим, когато искате сами да ремонтирате инструмента. Но за това ще ви трябва не само подробна схема на перфоратора Hitachi, но и инструкции за разглобяването, смазването и сглобяването му.
Демонтирането на перфоратор Hitachi не изисква специални умения от страна на потребителя, ако той стриктно следва препоръките на предложените инструкции за демонтаж.

Характеристики на перфоратор Hitachi

Трирежимната ударна бормашина Hitschi DH24PC3 се произвежда от японски производители. Мощността на тази бормашина е 800 вата.
Бормашината има плавен контрол на скоростта от 0-1150 RPM с регулируема честота на удара от 0-4600 RPM.
Силата на удара е 3,2 J.
Теглото на свредлото е 2,4 кг.
Перфораторът Hitachi DH24PC3 е оборудван с безключов патронник SDS-plus. Бургиите Hitachi са предназначени за пробиване на отвори с диаметър до 24 mm в бетон както в режим на бормашина, така и в режим на удар.
В режим на къртене перфораторът помага за отстраняване на плочки, изрязване на вдлъбнатини за полагане на кабели и тръбни комуникации.
В режим на пробиване ударната бормашина ви позволява да пробивате дупки до 32 mm в дърво, като завивате винтове с помощта на допълнителни дюзи.
Перфораторът позволява предната дръжка да бъде премонтирана под произволен ъгъл, създавайки допълнително удобство на труднодостъпни места.

Как да разглобите ударна бормашина Hitachi

За да ремонтирате перфоратора Hitachi DH24PC3, е необходимо да извършите такава технологична операция като демонтиране на инструмента.
Започнете демонтажа, подгответе работното място, изберете инструменти, съпътстващи материали, документация.
Като работно място е подходяща равна повърхност, покрита с чиста хартия или материал. Мястото трябва да бъде равномерно и достатъчно осветено.
От инструментите подгответе клещи, отвертки, клещи, отвертка, менгеме.

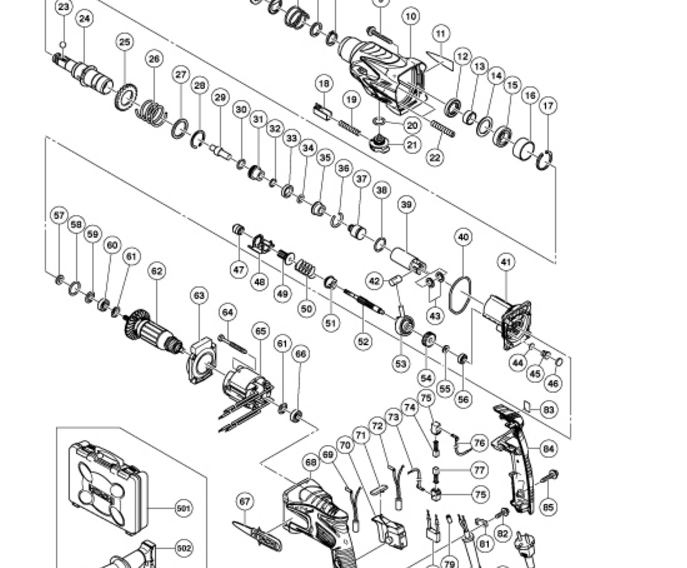

Като документация ще ви е необходима схема за разглобяване, схема за смазване и приложени инструкции.



Разглобяването на перфоратора Hitachi DH24PC3 започва с разглобяване на патронника без ключ.

Демонтаж на бързозатягащ патронник тип SDS-plus

За да разглобите ударната бормашина, е необходимо да отстраните бързозатягащия патронник:

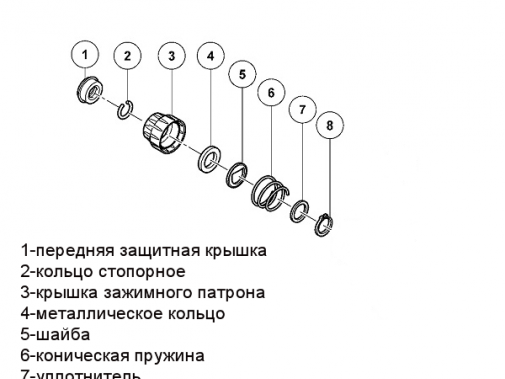

• С помощта на отвертка отстранете предпазната гумена обвивка поз.1;

• Свалете предпазния пръстен поз.2;

• Внимателно отстранете капака поз.3;

• Натиснете стоманения пръстен поз.4 и водещата шайба поз.5, отстранете фиксиращата топка поз.21;

• Отстранете стоманения пръстен, водещата шайба, коничната пружина поз.6;

• Остава да възстановите шайбата поз.7 и заключващия пръстен поз.8.

Безключовият патронник е разглобен.

Демонтаж на трипозиционен превключвател за режим

Разглобете превключвателя на режима poz.20A.
Първо поставете превключвателя на режима на позиция "Удар". Натискайки бутона poz.17, завъртете превключвателя обратно на часовниковата стрелка под ъгъл от 15º и го извадете от зацепването.

Видео за разглобяване на бормашина Hitachi DH24PC3

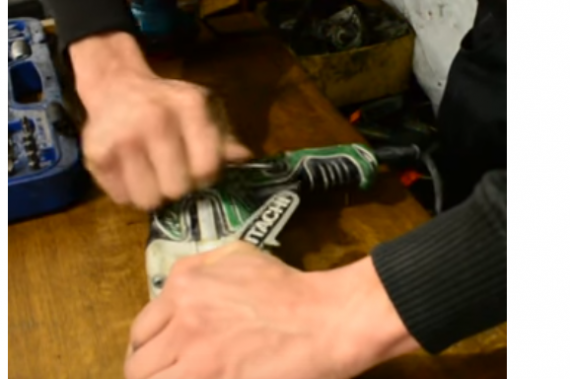

На следващия етап от разглобяването табелката трябва да бъде отстранена от тялото на перфоратора Hitachi DH24PC3. Намира се от лявата страна на кутията, когато се гледа от страната на дръжката.
Отстранява се с отвертка чрез лост.

Демонтаж на корпуса

Продължете с демонтирането на корпуса.

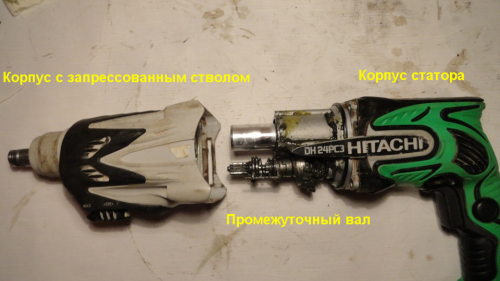

Поставете тялото на перфоратора вертикално, като го опрете на дръжката. С помощ Отвертка или отвертка, развийте 4-те винта поз.9. За да свалите капака на механичния блок, натиснете лоста в отвора на премахнатия превключвател на режима и издърпайте капака нагоре.

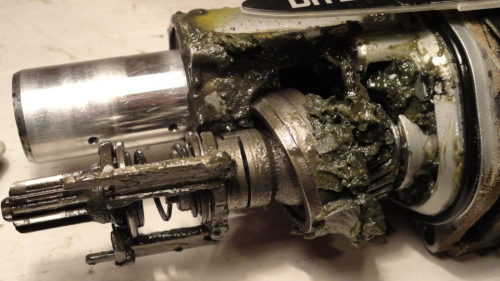

В капака на механичния блок е монтиран алуминиев междинен корпус, в който се притиска цевта на ударния механизъм. Тялото на механичния блок се състои от две части: алуминиева вътрешна и пластмасова външна част.

Демонтаж на механичния блок

За да разглобите механичния възел, трябва да се извършат няколко различни операции.
На първия етап междинният вал се разглобява, след което цевта на ударния механизъм се отстранява и отделните му компоненти се разглобяват.

Демонтаж на междинен вал

Междинен вал поз.47 вкаран във вътрешния корпус поз.39. За да разглобите, просто издърпайте вала от вътрешния корпус.

На междинния вал са монтирани няколко части, най-важните от които са сачмен лагер и селектор на режими.

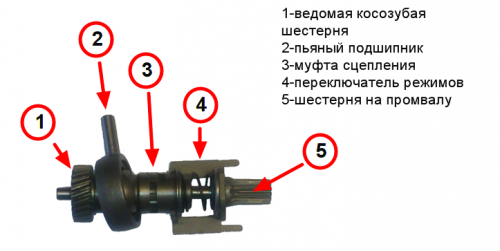

Принципът на работа на перфоратора е прост. Въртящият момент се предава от спираловидното зъбно колело на скоростната кутия (не е показано) към спираловидното зъбно колело поз.1, монтирано на междинния вал.

В допълнение, въртящият момент се предава от малко цилиндрично зъбно колело на междинния вал към голямо цилиндрично зъбно колело, монтирано на цевния вал на ударния механизъм. В същото време, с помощта на пиян лагер поз.2, променливият импулс се предава на буталото на ударния механизъм. Превключвателят за режим поз.4 с помощта на съединителя поз.3 активира или деактивира предаването на ударния импулс или въртеливото движение.
За да разглобите междинния вал, е необходимо последователно да отстраните спиралната предавка, сачмения лагер със съединителя и превключвателя на режимите.

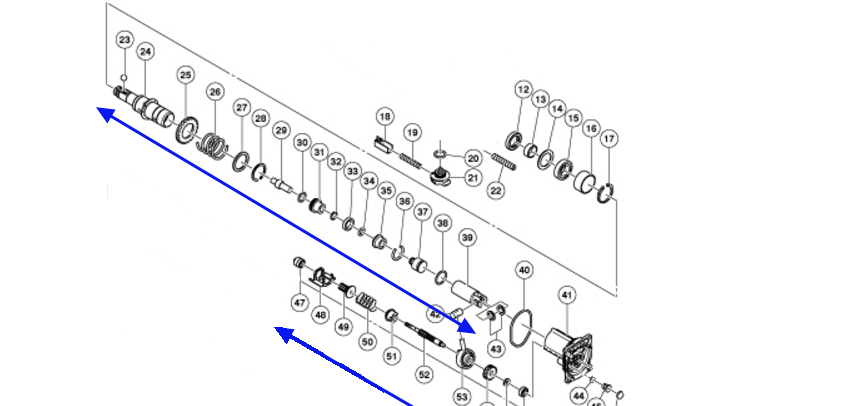

Демонтаж на цевта на ударния механизъм

Цевният вал на ударния механизъм е потопен в пластмасовия капак на механичния блок. За да получите поз.24 цевния вал, е необходимо да премахнете задържащия пръстен poz.8 от външната страна на капака на механичния блок. Когато задържащият пръстен е отстранен, можете да започнете да натискате цевта на ударния механизъм с помощта на преса или устройство.
Не се препоръчва цевта да се получава така, че да се удари, за да не се повреди пластмасовото тяло на перфоратора.

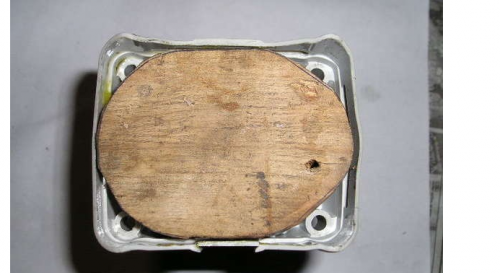

Ако няма преса, голямо менгеме за пейка ще свърши работа. Но те трябва да направят просто приспособление от здрав материал, като дърво.

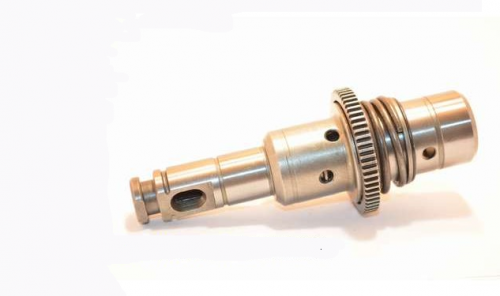

Новата цев на бормашина Hitachi DH24PC3 се продава сглобена. Въпреки че можете да си купите само варел, но произведен в Китай.

Демонтаж на части от ударния механизъм

За да се създаде ударен импулс, в цевта на ударния механизъм се вкарва бутална втулка на перфоратор poz.39, в която от своя страна се вкарват нападател poz.29 и нападател poz.37.
В задната част на втулката на буталото е фиксиран бутален щифт, в отвора на който се вкарва мотовилката на сачмен лагер poz.53, известен като „пияния лагер“.

Помня! По време на ремонта всички гумени компоненти се сменят безотказно.

Какви видове лагери се използват в бормашината Hitachi DH24PC3 и техните руски колеги

В бормашината Hitachi DH24PC3 се използват следните японски лагери:

• Поз.15 лагер 37 мм, артикул 6904DD, размери 20x37x9, руски аналог 1000904;

• Поз.56 лагер 19 мм, артикул 626ВВМ, размери 6х19х6, руски аналог 26;

• Поз.60 лагер 22мм, артикул 608DDM, размери 8х22х7, руски аналог 80018;

• Поз.66 лагер 22 мм, артикул 608ВВМ, размери 8х22х7, руски аналог 60018;

Сега можете да пристъпите към разглобяване на електрическата част на перфоратора Hitachi DH24PC3.

Демонтаж на електрическата част на перфоратора Hitachi

Демонтажът на електрическата част на перфоратора започва с демонтажа на въгленовите четки.
За да получите електрическите въглеродни четки, трябва да отворите дръжката на свредлото, като развиете винтовете на капака с помощта на отвертка или отвертка.

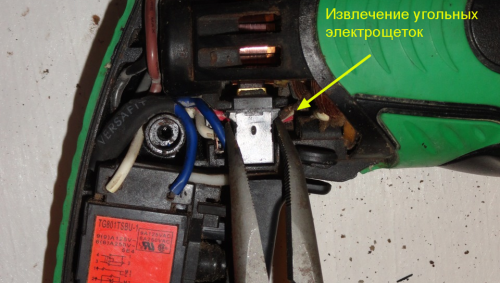

Повдигайки ключалките с отвертка, разхлабете въгленовите четки поз.69, 72 с помощта на клещи.

Как да изключите ротора от механичния блок

Вземете механичната част в дясната ръка и в корпуса на левия статор, издърпайте ги в различни посоки, като ги разклащате. Роторът poz.62 ще излезе от корпуса на статора.
Сега вземете самия ротор в лявата си ръка и внимателно го извадете от механичната част на перфоратора. Роторът се задържа в механичната част на свредлото поради триенето в спиралните зъбни колела.

Демонтаж на статора

За да премахнете статора poz.65, отстранете пластмасовата защита poz.63 и развийте винтовете poz.64, които държат статора в картера. Не забравяйте да изключите кабелите на статора от превключвателя.
За да извадите статора от корпуса, вземете корпуса на статора в лявата си ръка и чук или дървен блок в дясната ръка и почукайте края на корпуса. При всяко почукване статорът бавно ще излезе от корпуса. Прочети как да проверите здравето на статора и ротора.

Демонтаж на управляващата верига

За да премахнете превключвателя с контрол на скоростта, просто го издърпайте от корпуса на дръжката на перфоратор Hitachi DH24PC3.

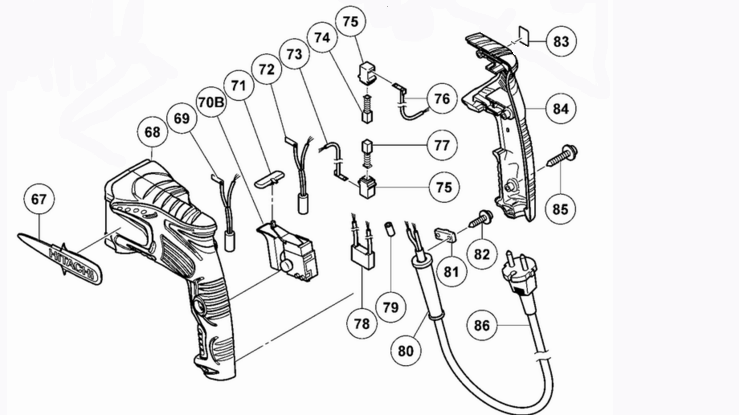

Бормашината използва бутонен ключ поз.70V за 220V тип OLD331454/324536. Карбоновите четки поз.74 се държат в специални четкодържатели поз.75.
