Перфоратори Interskol - неизправности и решения "направи си сам".

Перфораторите Interskol, според статистиката, са надеждни инструменти. Отказите се записват много по-рядко, отколкото при по-популярните модели макита, Bosch, Хитачи.

Основното правило: изберете модел, предназначен за натоварвания и проектиран да изпълнява предвидената работа.

Използването на щанци по предназначение в съответствие с изискванията за експлоатация ви позволява да работите с щанци Interskol за дълго време.

Но, както всеки инструмент, на перфораторите се появяват различни неизправности, които ще ви принудят сами да ремонтирате перфоратора, особено ако вече не е в гаранция.

За да се ремонтират въртящите се чукове Interskol, за да се отстранят неизправностите, е необходимо внимателно да се проучи структурата на инструмента, неговата схема и карти за смазване.
Всеки ремонт на перфоратора Interskol започва с него teardown за това по-подробно.

Класификация на неизправностите в перфораторите Interskol

Перфораторите Interskol имат висока поддръжка, простота и надеждност.

Ремонтът на ударни бормашини Interskol със собствените си ръце може да се извърши от всеки потребител, който знае как да държи отвертка, чук и разбира електротехниката на средно ниво.

Всички неизправности, които възникват в перфораторите Interskol, са условно разделени на три групи:

• Механична повреда на ударния механизъм;
• Разрушаване на превключвателя на режимите;
• Неизправности на електрическата част на бормашината.

Група механични дефекти в перфоратори Interskol

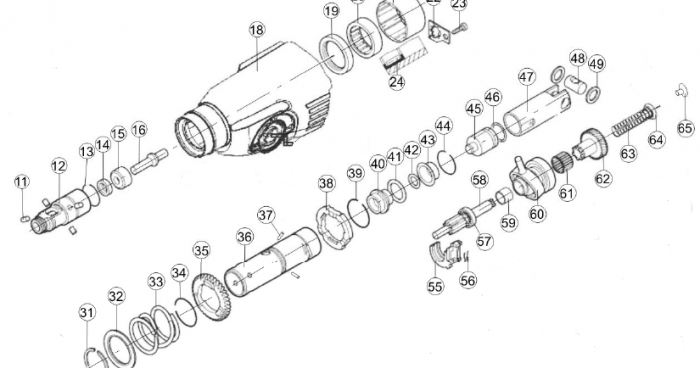

Нека разгледаме всички неизправности на примера на перфоратора Interskol P-26 / 800ER.

Първата група неизправности включва повреди, свързани с повреда на части от ударния механизъм.

Тази група неизправности се проявява от факта, че по време на работа чукът пробива, но не може да удря.

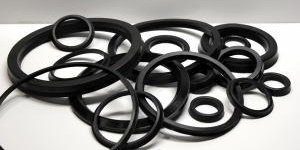

Износване на гумени уплътнителни пръстени

Отслабването на силата на удара става постепенно. Тъй като гумените пръстени се износват, въздух изтича в пневматичната система за генериране на удар. Силата на удара отслабва, ударът става твърд. В допълнение към загубата на пневматични свойства се получава разрушаване на барабани, нападатели, пресови маси.



Ремонтът на перфоратора Interskol, когато уплътнителните пръстени са износени, е да ги замените с нови.

Монтирането на нови гумени пръстени се извършва по време на всеки демонтаж на перфоратора със задължителното прилагане на смазване на уплътнителните пръстени със смазочни материали, инертни към каучукови изделия. Такива смазочни материали включват битова смазка от типа Tsiatim-224, произведена в съответствие с GOST 9433-80.

Гуменият уплътнителен пръстен се смазва с тънък слой смазка Ciatim-224 и се поставя върху желаната част, предварително измита от старата смазка в разтвор от смес от керосин и бензин.

Унищожаване на ударници, битери, варели, бутала

При голямо износване на гумените уплътнителни пръстени и ненавременната им подмяна се разрушават пресовата маса поз.16, цевта поз.36, тялото на приемника поз.40, ударникът поз.45. Върху частите при удар се появяват втвърдявания, пукнатини, деформации, вклинявания.

Неизправностите се отстраняват чрез подмяна на части с нови със задължителна смяна на уплътненията.

Разрушаването на буталото поз.47 е два вида:

• Полата на буталото е разрушена;
• Счупени са ушите на пръстовата инсталация poz.48.

Ремонтът на перфоратор Interskol P-26/800ER и неговото разрушено бутало се извършва чрез подмяна на буталото с ново. Когато купувате бутало, внимателно проверете грапавостта на вътрешната повърхност на буталото. Трябва да се доведе до огледално покритие.

Повреда на оръдието поз. 36 се появява рядко. Основната причина са драскотини по вътрешната повърхност в случай на повреда на бъркалки, ударници, индустриални маси.

Ако дълбочината на драскотините не е голяма, драскотините могат да бъдат отстранени чрез притискане. При голяма дълбочина на драскотини е невъзможно да се осигури плътност, което се отразява на работата на перфоратора в режим "Удар".

Разрушаване на лагер

Ударният импулс се създава не само от пневматичната система на ударния механизъм, но и от трансформацията на въртеливото движение в възвратно-постъпателно движение поради работата на лагера поз.60. Има случаи на разрушаване на лагерния пръстен.

Ако лагерът е разрушен, ремонтът на свредлото Interskol P-26/800ER се състои в пълна подмяна на частта.

Нарушаването на предаването на въртящия момент при възвратно-постъпателното движение може да бъде прекъснато поради приплъзване на шлиците на комбинираното зъбно колело поз.62 в шлиците на сачмен лагер поз.60.

Грешката е изчистена корекция на профила на зъбите с помощта на кръгла пила.

Загубата на режим на въздействие се проявява, когато превключвателят на режима не работи правилно. Преводът на бутона за превключване на режима не премества каишката на превключвателя poz.55.

Повредата се елиминира чрез коригиране на монтажа на междинния задвижващ вал poz.58.

Група от грешки, при които перфоратора блъска но не дупчи.

Завъртете предавката на цевта

Загубата на пробиване по време на работен удар се проявява при въртене на вала на цевта поз.36 на предавка поз.35.

Предавката е фиксирана върху цевта с три ролки poz.37. И за да се държи сигурно, зъбното колело се притиска от пружината поз.33, която се фиксира през шайбата поз.32 със задържащия пръстен поз.31.

Неизправността се появява поради отслабването на силата на затягащата пружина, загубата на ролките, разрушаването на гърбичната втулка поз.38.

Ремонтът на перфоратора Interskol P-26 / 800ER със собствените си ръце се състои в връщане на всички части в желаната позиция или подмяна на дефектните.

Неизправности на междинния вал

Междинният вал в поансона се използва за предаване на въртящия и възвратно-постъпателния импулс.

Ако част, монтирана на междинния вал, започне да се върти поради повреда, ударната бормашина спира пробиването.

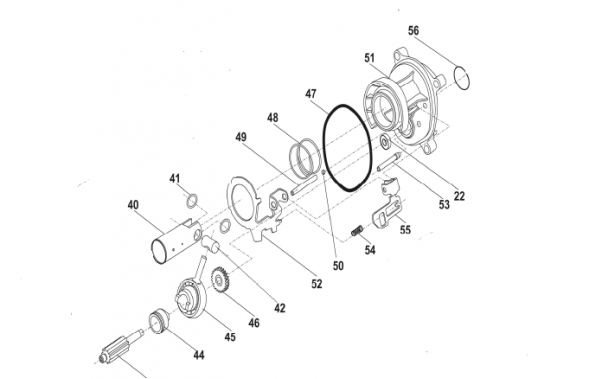

Помислете за принципа на работа на междинния вал на свредлото Interskol P-18 / 450ER.

Въртенето на вала се предава с помощта на зъбно колело poz.46, задвижвано във въртене от въртящия се чук. Зъбното колело е поставено на вала поз.43, където са фиксирани половинката на гърбичния съединител поз.44 и сачменият лагер поз.45.

Режимът на удар се активира чрез преместване на превключващата щанга поз.55, която освобождава лагера от половината на гърбичния съединител поз.44.

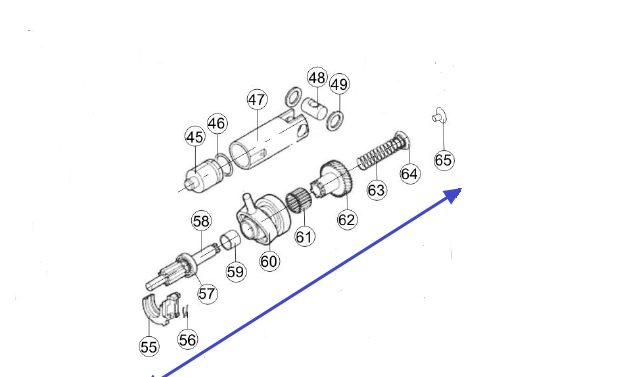

На междинния вал на свредлото Interskol P-26 / 800ER може да се завърти комбинирано зъбно колело поз.62.

Факт е, че колелото се върти поради зацепването на зъба в съединителя на пиянския лагер. Завъртането може да възникне поради отслабване на пружината poz.63 и износване на профила на зъбите, както на предавката, така и на съединителя.

Грешката е изчистена чрез възстановяване на профила на зъба на комбинирана предавка, в пиян лагер.

Дизайнът на междинния вал на свредлото Interskol P600ER се отличава с наличието на общ вал poz.39.

Плъзгането на предавката poz.45 върху вала може да възникне поради отслабването на затягащата пружина poz.38 и износването на зъба на съединителя poz.40, който действа като съединител.

Невъзможността за фиксиране на работния инструмент в патронника без ключ

Понякога има неизправност, която се проявява в невъзможността за фиксиране на работния орган в патронника без ключ.

Перфораторите Interskol са оборудвани с патрони от два вида: SDS-plus и SDS-max.

Захващането на стеблата на работните инструменти се осигурява от специалната им конструкция.

Повреда на затягащото устройство възниква поради износване на заключващата топка.

Ремонтът на бормашината Interskol и по-специално на нейния безключов патронник се състои в подмяна на топките и смазване на свредлата със специална смазка. Препоръчително е да се използва като смазка за сондажни пръти специално формулиран мехлем.

Неизправности на превключвателя на режима

Перфораторите Interskol са оборудвани с превключватели на режими с различен дизайн. И това не е опасност.

Често потребителите променят режима на работа на свредлото, без да спират инструмента. И това е основната причина за повредата на превключвателя на режимите в перфораторите.

Превключвателят на режимите на щанци Interskol включва различен брой части.

Превключвателят на режима на перфоратора Interskol P-18 / 450ER се отличава с известна сложност.

Превключването на режимите се извършва чрез прехвърляне на половината на съединителя на гърбицата poz.44 от зацепване с вала на пиньона poz.43.

Преводът се извършва с помощта на поддръжката на превключвателя на режима poz.52, лентата за превключване poz.55, бутона за превключване poz.16.

Неизправностите се проявяват чрез невъзможността за прехвърляне на превключвателя в желания режим.

Неизправността се отстранява чрез подмяна на пружината poz.48, подравняване или подмяна на огънати части.

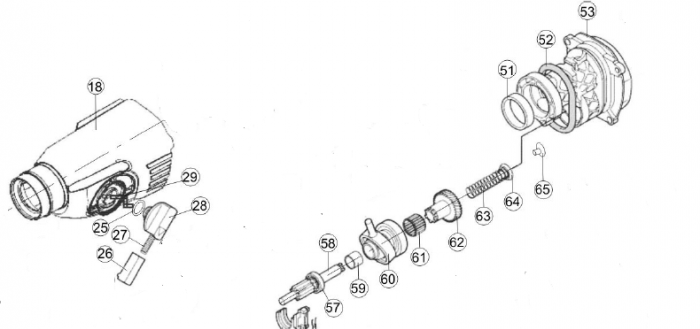

Сложният дизайн на превключвателя на режимите на перфоратора Interskol P-18/450ER принуди разработчиците да проектират нова схема и да я внедрят в перфоратора Interskol P-26/800ER.

Превключването на режимите се извършва с помощта на превключвател poz.55, пружини poz.56 и бутон за превключване poz.28.

Дизайнът използва най-малко части, което повишава надеждността и производителността на свредлото Interskol P-28/800ER.

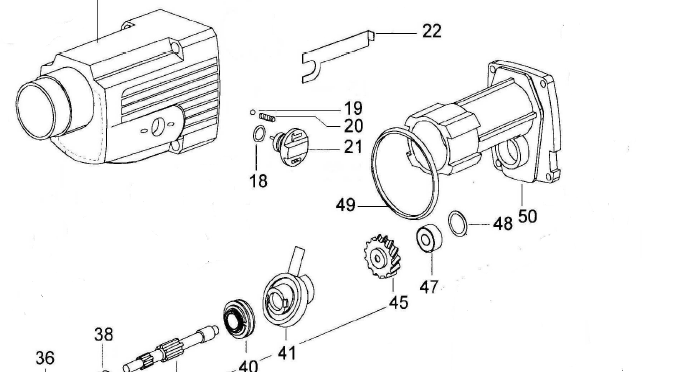

Свредлото Interskol P600ER използва малко по-различен дизайн на превключвателя на режима.

Превключването на режима се извършва чрез изтегляне на съединителя poz.40 от сачмен лагер poz.41.

Неизправности във веригата на електрическата част на бормашините Interskol

Електрическата част на перфораторите Interskol е много надеждна и практически не създава проблеми на потребителя.

Основното нещо е да се следи своевременно износването на електрически въглеродни четки.

Трябва да знаете, че когато въгленовите четки се износят до дължина под 8 mm, четките трябва да се сменят.

Смяната на въгленовите четки не е сложна процедура и може да се извърши от всеки потребител.

Капакът на рамото на корпуса се отстранява, държачът на четката се освобождава в дизайни, в които електрическите четки се доставят и отстраняват.

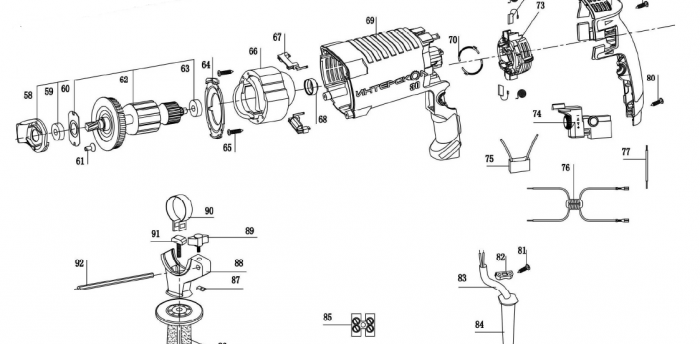

Например, помислете за подмяната на електрически четки в перфоратора Interskol P-30/900ER.

Карбонови четки поз.72, монтирани в четкодържача поз.73. за да получите четките, трябва да премахнете дръжката poz.78. завъртете държача на четката на 45 градуса и го извадете. Като освободите пружините poz.71, можете лесно да получите въглеродните четки.

Статор poz.66, ротор poz.62 много рядко се провалят.

За тези, които искат да постигнат ремонт на статор или Направи си сам отговор на ротора тук.

Останалите части, като бутони за спиране на инструмента поз.74, кондензатори поз.75, дросели поз.76, много рядко се повреждат и тяхната подмяна не създава особени затруднения.

Разгледахме основните неизправности на перфораторите Interskol. Ако имате документи за други неизправности, пишете ни.
Заключение:

• ремонтът на перфоратора Interskol не е трудна задача и може да се извърши от всеки потребител, който е запознат с инструкциите за демонтаж и монтаж;
• навременната подмяна на уплътнителните пръстени предотвратява появата на основния брой дефекти;
• Навреме сменените въглеродни четки позволяват на бормашините Interskol да работят почти неограничено време

Всички успехи!
