Процедурата за демонтиране на перфоратори Interskol

Напоследък особено популярни са перфораторите Interskol. Те са надеждни при работа, лесни за ремонт. Лесно се получават резервни части.

Перфораторите Interskol имат широка гама от модели. Инструментите са условно разделени на два сегмента: ударни бормашини, оборудвани с патронник SDS-plus и ударни бормашини с патронник SDS-max.

Ремонтът на перфоратора Interskol може да се извърши както в сервизни центрове, така и самостоятелно. За да ремонтирате ударни бормашини Interskol със собствените си ръце, се нуждаете от умения на ключар и познания по електротехника в обема на гимназията.



И винаги не забравяйте да спазвате правилата за безопасност.

Всеки инструмент има съответна табела за маркиране. Например: перфоратор Interskol P-18/450Er. означава:

• буквата P показва, че инструментът принадлежи към семейството на ударите;
• числото 18 показва, че с тази бормашина може да се използва свредло с диаметър до 18 mm;
• числото 450 показва мощността на бормашината във ватове.

Гамата от перфоратори Interskol с патрони SDS-plus е представена от 13 модела: P-18/450ER, P-20/550ER, P-22/620ER, P-24/700ER, P-24/700ER-2, P - 26/750EV, P-26/800ER, P-26/800ER-2, P-28/800EV, P-30/900ER, P-30/900ER-2, P32/1000E, P-32/1000EV-2.

Перфораторите Interskol с патрони SDS-max са представени от следните модели: Interskol P-35/1100E, P-35/1100EV-2, P-40/110EV-2, P-45/1100E, P-50/1200E.

На пазара има и други модели перфоратори Interskol: Interskol P-600 ER и Interskol P-710 ER. Тези модели са произведени в началото на развитието на производството на Interskol.

Сред домашните потребители най-често срещаните модели са перфоратори Interskol P26/800ER, P30/900ER, P710/ER.

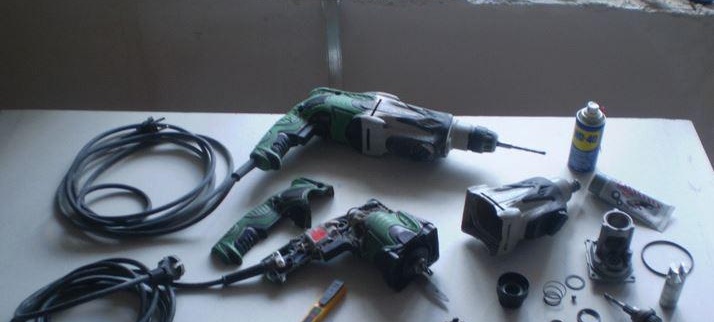

Демонтаж на перфоратори Interskol модели P18, P22, P26, P28, P30, P600, P710

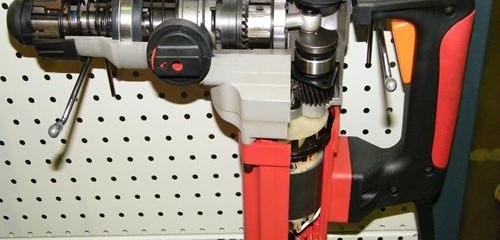

Принципът на действие за всички перфоратори е един и същ.

Моментът на въртене на ротора се предава на вала на цевта и закрепения към него работен инструмент. В същото време, с помощта на осцилиращ лагер, известен като "пиян лагер", въртящият момент се преобразува в редуващо се движение, което предава ударен импулс към работния инструмент.

Всички перфоратори Interskol са сглобени по обща схема и са направени от едни и същи блокове.

Класически ударите на Interskol се състоят от три блока:

1. Блокът на редуктора на ударния възел.
2. Статорен блок.
3. Блок за захранване и управляваща верига.

Ремонтът на перфоратори Interskol трябва да започне с изучаването на схемата на инструмента, подготовката на инструментите и мястото на работа.

Тези блокове в изброените модели имат свои собствени дизайнерски характеристики.

За удобство ще разделим представените перфоратори на групи.

1. В първата група ще включим перфораторите Interskol P-18, P-22, P-24, P-26, P-30.
2. Във втората група ще разгледаме демонтажа на перфоратори Interskol P-600 и P710.

Конструктивни характеристики на бързозатягащия патронник SDS-plus

Нека започнем с разликите в дизайна на държача на безключов патронник.

Принципът на демонтиране на безключови патронници за всички ударни бормашини е почти еднакъв.

В перфораторите Interskol използва безключов патронник тип SDS-plus. За да работите с перфоратор Interskol, е необходимо да използвате инструмент с опашка SDS-plus.

Безключов демонтаж на патронник

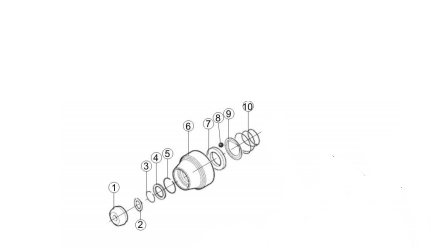

Ще разгледаме разглобяването на патронник без ключ, като използваме бормашината Interskol P-26 / 800ER като пример.

След монтиране на поансона на гърба на дръжката е необходимо да се отстрани предпазната втулка поз.1, да се свали шайбата поз.2 и да се свали заключващият пръстен поз.3.

След това се отстраняват шайбата поз.4 и задържащият пръстен поз.5. В следващата стъпка притискащата втулка поз.6 се отстранява.

За да освободите фиксиращата топка поз.8, е необходимо да натиснете специалната шайба поз.9. Отстранете топката, отстранете коничната пружина poz.10.

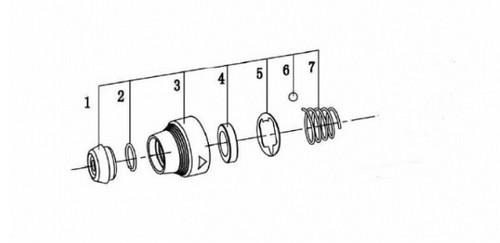

Дизайнът на безключовия патронник на перфоратора Interskol P-30/900ER съдържа по-малко части. Но редът за демонтиране остава същият.

Безключовите патронници за перфоратори Interskol P-600ER и P-710ER са почти идентични и се разглобяват в същия ред.

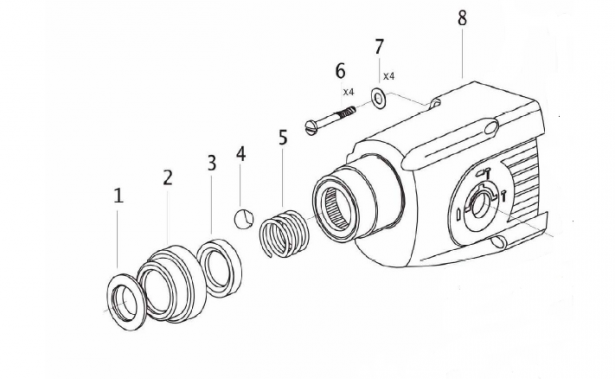

Детайлите на безключовия патронник на перфораторите Interskol P600ER и P710ER се разглобяват в следния ред:

• специалният пръстен поз.1 се отстранява;
• освобождаващата втулка поз.2 е освободена;
• специалният пръстен поз.3 се натиска и топката поз.4 се изтегля;
• спиралната пружина поз.5 се отстранява.

За всички чукове Interskol, за да премахнете корпуса на скоростната кутия, първо трябва да премахнете превключвателя на режимите.

Демонтаж на бутона за превключване на режима в перфоратора Interskol P-26

Наклонете перфоратора на една страна, завъртете бутона за режим поз.28 обратно на часовниковата стрелка, докато спре с натиснат бутон поз.26. Отстранете дръжката от тялото на перфоратора.

Никога не променяйте бутона за режим, докато ударната бормашина работи.

Демонтаж на ударния механизъм на перфоратора Interskol P26 / 800ER

Основният брой разлики е в дизайна на ударния механизъм.

Механизмът на въздействие се състои от няколко възела:

• цевта на ударния механизъм;
• среден ръкав;
• нападатели и барабанисти;
• втулка на буталото;
• фрикционен лагер.

Ударният механизъм на перфораторите Interskol работи на същия принцип. Разликите се крият в характеристиките на дизайна.

Демонтаж на ударния механизъм на перфоратор Interskol P-26/800ER

В перфоратора Interskol P-26/800ER ударният механизъм се състои от следните единици:

• приемник за приспособления;
• устройство за пресоване на варел;
• багажник;
• среден ръкав;
• стачници, барабанисти, индустриална маса.

Разглобяване на приемника на инструмента

Приемникът на инструмента поз.12 се разглобява след отстраняване на частите от бързозатягащия патронник.

На първия етап внимателно се отстраняват четири ролки поз.11.След това приемникът се изважда от корпуса poz.18, в който се поставя игленият лагер poz.20.

Цевта poz.36 е прикрепена към игления лагер.

Извадете приемника на инструмента от цевта.

От приемника на инструмента е необходимо да се отстранят индустриалната маса поз.16, втулката поз.15, маншетът поз.14 и гуменият уплътнителен пръстен поз.13.

Демонтаж на цевта на ударния механизъм

Цевта поз.36 се отстранява от вътрешния корпус поз.18 след отделяне на корпуса на редуктора от корпуса на статора. За да направите това, трябва да развиете четири винта poz.30 от корпуса на скоростната кутия.

След това развийте трите винта poz.85 на дръжката poz.86. След като махнете дръжката, завъртете тялото на държача за четки poz.81. докато може да бъде извадено от кутията.

Сега корпусът на скоростната кутия и корпусът на статора се разделят лесно с помощта на отвертка, която повдига единия от тях до точката на скачване.

Цевта се изважда лесно от промишления щит poz.53 (вътрешен корпус).

На външния диаметър на цевта поставете: цилиндрично зъбно колело поз.35, пружина поз.33, шайба поз.32 и заключващ пръстен поз.31.

В кухината на цевта има корпус на приемника поз.40, ударник 45.

Демонтаж на приемници, напред

Демонтажът на приемника поз.40 се състои в отделяне на амортисьора поз.41, приемника на ударника поз.42, капака на приемника поз.43 и задържащия пръстен поз.44.

POS.45 се вкарва в буталото poz.47, което трябва да се отстрани.

От ударника poz.45 се отстранява уплътнителният пръстен poz.46.

От ушите на буталото poz.47 е необходимо да отделите пръста poz.48 и да премахнете двата пръстена poz.49.

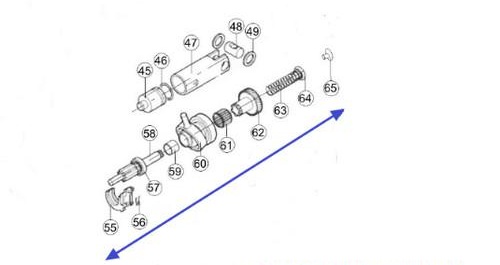

Демонтаж на междинен вал

За да разглобите междинния вал poz.57, е необходимо да го извадите от вътрешния корпус.
От вала poz.58 свалете каишката от превключвателя poz.55, пружината poz.56.

От другата страна: отстранете опорната втулка поз.65, опората на пружината поз.64, пружината поз.63, комбинирания пиньон поз.62.

Демонтаж на ударния механизъм на перфоратор Interskol P710ER

Дизайнът на ударния механизъм и процедурата за разглобяване на перфоратора Interskol 710ER са малко по-различни от перфораторите на други модели.

Основните разлики са в конструкцията на междинния вал, цевта на ударния механизъм и превключвателя на режимите.

Перфораторът Interskol 710ER е ротационна ударна машина. Състои се от електрическо задвижване и задвижващ механизъм. Като електрическо задвижване се използва колекторен двигател. Актуаторът е комбинация от ударен механизъм тип компресия-вакуум и ротационен механизъм. Възвратно-постъпателното движение се предава от лагер.

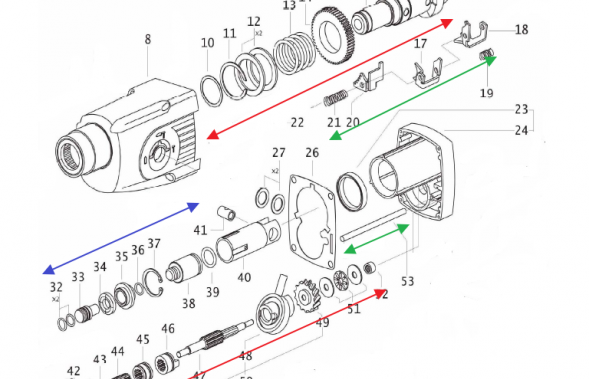

Диаграмата показва процедурата за демонтиране на пистолета поз.15 (обозначена с червена стрелка), състава на барабанистите и ударниците (обозначени със синя стрелка). Зелената стрелка показва подробности за промяната на режима.

Междинният вал се състои от вал poz.47 и части, монтирани върху него. Лесен за разглобяване, според приложената схема, не изисква специални познания.

Демонтаж на електрическата част на перфоратора Interskol

Електрическата част на перфоратора Interskol се състои от три основни части:

• ротор;
• статор;
• вериги за управление с въглеродни четки.

Процедурата за демонтиране на електрическата част на всички модели бормашини Interskol е почти еднаква.

В предишните стъпки разделихме корпуса на две: корпус на скоростната кутия и корпус на статора.

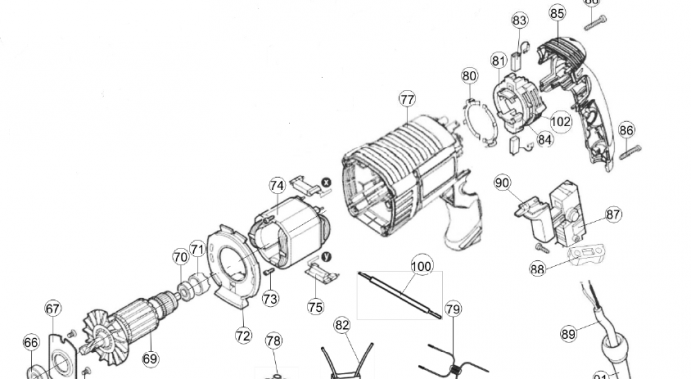

Демонтаж на статора

За да разглобите статора poz.74, е необходимо да премахнете защитната диафрагма poz.72 от кутията poz.77, която покрива статора от мръсотия и прах.

Развийте двата винта поз.73 и отстранете статора поз.74. За да улесните процеса на издърпване, просто почукайте края на капака на статора с чук или дървена щанга.

От статора можете да премахнете клемните блокове poz.75. Това се прави, за да се провери качеството на контактите от статора до четкодържача.

Демонтаж на ротора

Роторът се разглобява, когато е необходимо да се сменят комутатора, лагерите, пренавиването на намотките.

Можете да отделите ротора от целия ударен механизъм, като разхлабите два винта поз.68 и премахнете предпазителя поз.67.

От ротора поз.69 е необходимо да премахнете лагерите поз.66, 70, демпферната втулка поз.71. Лагерите могат лесно да се свалят с теглич.

Демонтаж на управляващи вериги и демонтаж на карбонови четки

Контролната база на перфоратора Interskol е превключвателят poz.87 и обратната ключалка poz.90. С помощта на бутона в комбинация с шилото е възможно да се регулира честотата на оборотите на електродвигателя.

За да получите четките poz.83, е необходимо да премахнете държача за четки poz.81. Отстранява се чрез завъртане на 90º обратно на часовниковата стрелка. Чрез освобождаване на държача на четката въгленовите четки се отстраняват лесно.

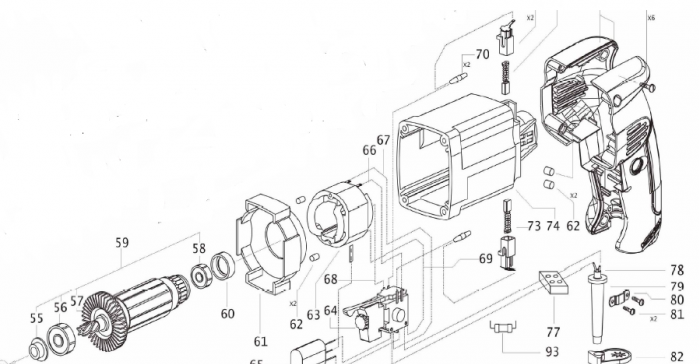

Схемата на перфораторите Interskol P710ER и P600ER има свои собствени характеристики:

• няма комбиниран четкодържач;
• използва се друг тип превключвател.

Всичко! Разглобен перфоратор Интерскол. Прочети инструкциите относно ремонта И Как да сглобите и смажете ударна бормашина.
