Инструкции за сглобяване на бормашина Hitachi dh24pc3 направи си сам



Сглобяването на перфоратор Hitachi DH24PC3 може да се извърши от всеки потребител, който има умения на ключар и знае общите правила за работа с електрически устройства.

Преди да продължите с монтажа на ударната бормашина, подгответе работно място, комплект нови гумени изделия, необходимите смазочни материали, инструменти и тестер.



Сглобяването на перфоратора е разделено на няколко етапа.



Сглобяване на механичната част на перфоратор Hitachi DH24PC3

Сглобяването на механичната част започва с монтажа на хотелските модули, включени в блока.



Възел на междинния вал на чук

Променливият вал е част от скоростната кутия на въртящия се чук и изпълнява две функции:

- предава въртящ момент към цевта на перфоратора;

- преобразува въртящия момент в променлив импулс поради работата на пиян лагер.

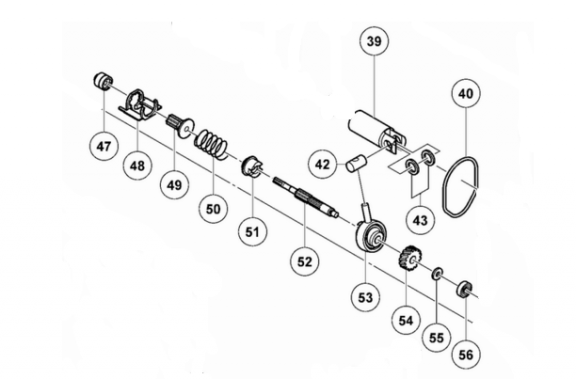

На вала поз.52 е поставен пиян лагер поз.53, голямо спирално зъбно колело поз.54, метален пръстен поз.55 и лагер поз.56.

Бормашината Hitachi DH24PC3 използва японски лагери тип 626VVM. Размер на лагера 6х19х6. Може да се замени с руски аналог тип 26.

пиянско кацане, спираловидна предавка, лагер са покрити с грес. Сред местните аналози се препоръчва грес Nanohim, обозначена с PM или Nanotech под маркировката Metalplak Elektra.

От друга страна, на вала е поставен съединител poz.51, затягаща пружина poz.50, цилиндрична предавка poz.49, лост за превключване на режимите poz.48, метална втулка poz.47.

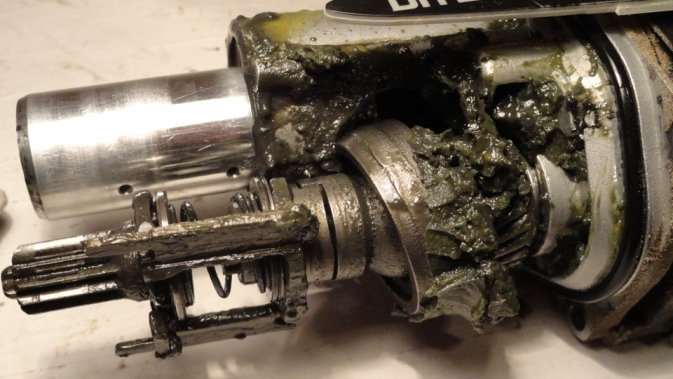

Сглобеният вал се вкарва във вътрешното тяло на перфоратора poz.41.



Възел на ударния механизъм на перфоратора

За да започнете сглобяването на ударния механизъм на перфоратора, е необходимо да забиете цевта на сглобения перфоратор в капака на корпуса на механичния блок.

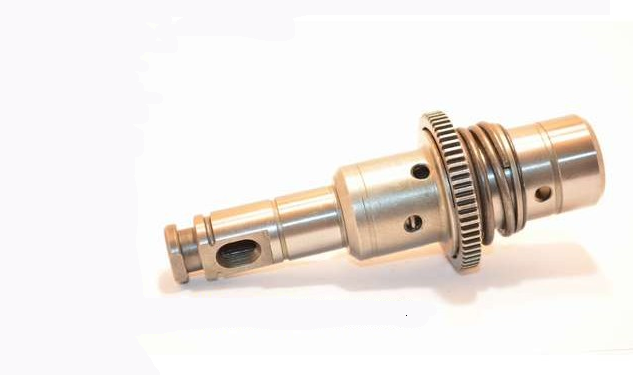

Цилиндрично зъбно колело poz.25 е поставено върху цевта poz.24, винтова пружина poz.26, стоманена шайба

М30 поз.27, фиксиращ пръстен поз.28.

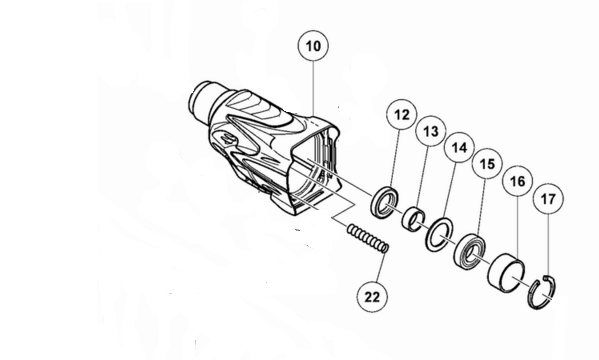

Необходимо е лагерът (поз. 15) да се забие в тялото на механично-блоковия възел, в който на свой ред се забива самата цев.

Вмъкнат в тялото поз.10:

- семеринг поз.12;

– втулка на ударния механизъм поз.13;

- филцово уплътнение поз.14;

- лагер 6904DD поз.15 е пресован;

- поставен е метален ограничителен пръстен поз.16;

- всичко е фиксирано със задържащ пръстен poz.17.



За да натиснете лагера, използвайте преса или дървен ръчен инструмент.

Външният пръстен на лагера е предварително смазан с грес преди монтажа.

Корпусът poz.10 опира в цилиндрична връзка от алуминий, мед или дърво.

Лагерът се поставя в корпуса и се набива с помощта на адаптер и чук. При натискане не се допускат изкривявания.

Поставете сглобения варел в тялото и го натиснете внимателно надолу.

Забиването става с преса или менгеме с прост инструмент. Като приспособление използвайте водач, изработен от дърво или мек материал.



Събрание на стачниците

Перфораторът използва два вида ударници.

Ударник poz.29 и ударник поз. 37. Монтирането на ударниците се състои в поставяне върху тях на гумени уплътнителни пръстени със задължително смазване. Сред битовите смазочни материали, смазката Ciatim-224 съгласно GOST 9433-80, инертна към каучукови продукти, е най-подходяща .

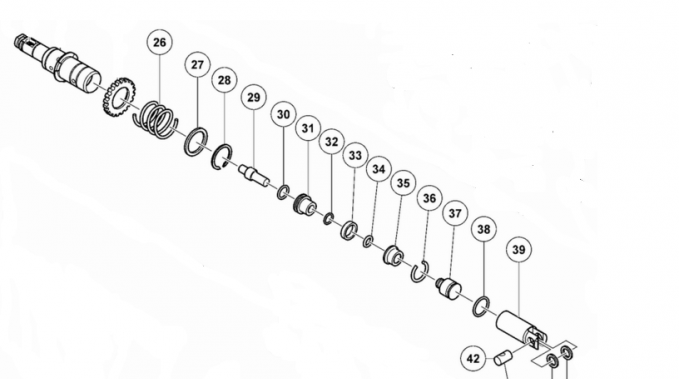

На ударника поз.29, в допълнение към гумените уплътнителни пръстени, са поставени опората на ударния механизъм поз.31, амортизационната втулка поз.35, задържащият пръстен поз.36. Пръстенът фиксира детайлите върху нападателя.

На нападателя поз.37. гуменият уплътнителен пръстен поз. 38. Ударникът се смазва с грес Ciatim-224 и се вкарва във втулката на буталото поз.39.

Монтаж на буталната втулка

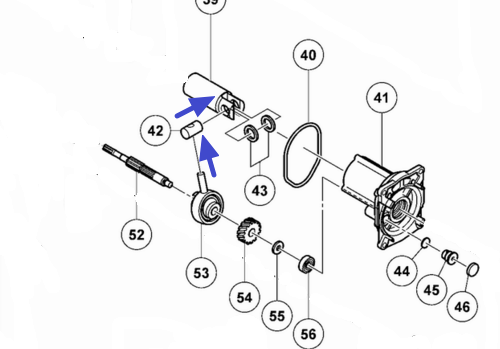

За да сглобите втулката на буталото, е необходимо да поставите буталния щифт poz.42 в ушите му, след като поставите стоманените шайби M30 poz.43.



Монтаж на ударния механизъм

Остава да поставите сглобения междинен вал поз.52 във вътрешния корпус, поз.

Когато сглобявате цевта, когато поставяте ударните щифтове в нея, не забравяйте да смажете вътрешната повърхност на буталото.



Придружавайте целия процес на сглобяване с използването на типовете смазочни материали, препоръчани от производителя на перфоратора, или подходящи смазочни материали за бита.



Монтаж на бутона за превключване на режима

След като свържете механичната част и блока на статора, можете да продължите да инсталирате бутона за превключване на режима.

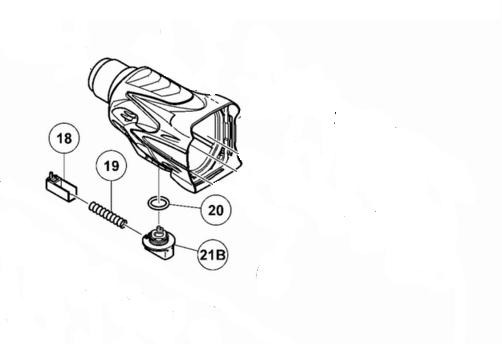

Бутонът за превключване на режима поз.21V е монтиран от дъното на корпуса.

За да го поставите в кутията и да го закрепите там, трябва:

- поставете пружината poz.19 в дръжката;

- поставете червения бутон за закопчаване поз.18;

– поставете гумено кабелно уплътнение poz.20.

Поставете дръжката по посока на часовниковата стрелка в тялото до позиция "Удар", завъртете назад на 15 градуса, докато щракне на място. Дръжката е заключена.



Монтаж на безключов патронник

Перфораторите Hitachi DH24PC3 са оборудвани с безключови патронници SDS-plus.

Касетата е монтирана на последния етап от монтажа на перфоратора.

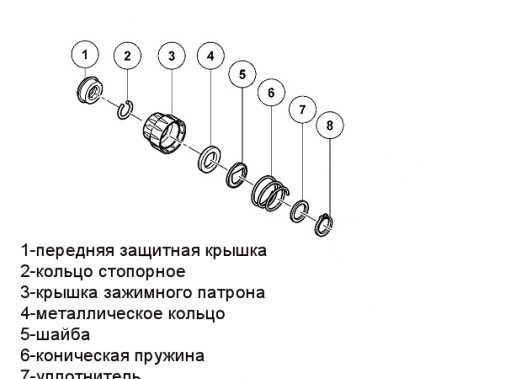

На изпъкналия вал на цевта последователно са поставени уплътнение поз.7, конична пружина поз.6, шайба поз.5.

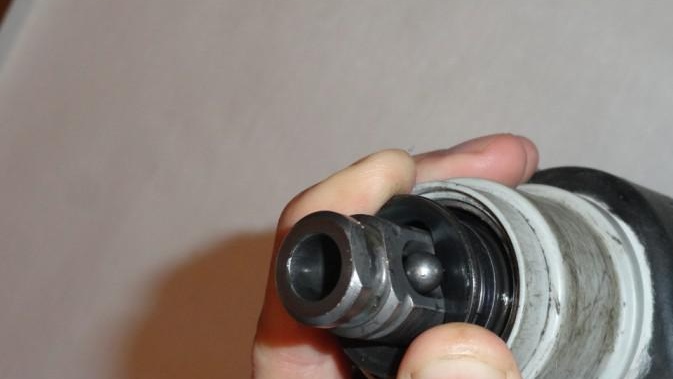

Следващата стъпка е да поставите заключващата топка поз.23A. Елементът на куршума е 335300.

На вала е поставен метален пръстен поз.4. Касетата е затворена с капак поз.3, цялата е фиксирана със задържащ пръстен поз.2, на края на вала е поставен преден предпазен капак поз.1.



Механичната част на бормашината Hitachi DH24PC3 е сглобена.



Помня! Когато сглобявате механичната част, спазвайте правилата за прилагане на смазочни материали, използвайте само тези, които препоръчан от производителя или местенспециално проектиран за ударни бормашини.

Монтаж на електрическата част на перфоратор Hitachi DH24PC3

Разделяме сглобяването на електрическата част на перфоратора на етапи.



монтаж на статора

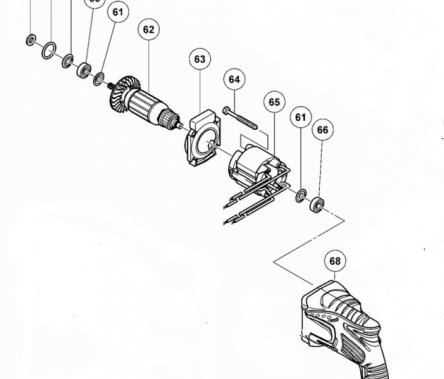

Ремонтираният или нов статор поз.65 се монтира в корпуса на статора поз.68 и се закрепва с фиксиращи винтове M4×50 поз.64. Номер на частта на статора 340635F.

Отгоре статорът е затворен от водещото колело на електродвигателя poz.63. Проводниците на статора се извеждат към контролния бутон поз.70V.

Монтаж на ротора

Чукът използва електромотор за котва 220-230V, артикул 360720E.

Нов или самостоятелно ремонтиран ротор поз.62 се монтира в гнездо във вътрешния корпус поз.41, с филцово уплътнение поз.57, уплътнителен пръстен поз.58, уплътнение поз.59, лагер 608DDM , поз. 60 и poz.61 стоманено уплътнение. Размери на лагера 8x22x7, руски аналог 80018.

Сглобеният ротор се вкарва със спираловидна предавка в механичния блок на свредлото.

Остава да свържете механичния блок и корпуса на статора.

Когато поставяте ротора в корпуса на статора, първо отстранете въглеродните четки с четкодържателите.



Монтаж на контролни вериги

Контролните вериги са верига, която ви позволява плавно да стартирате перфоратора, да регулирате честотата и скоростта на неговата работа.

Ударната бормашина Hitachi DH23PC3 използва електрически въглеродни четки поз.74, 77 с автоматично спиране.Стопът не ви позволява да включите перфоратора, ако четките са износени повече от допустимата скорост.

Карбоновите четки с автостоп имат артикул 999072, за обикновените четки артикул 999041. Карбоновите четки в тялото на перфоратора са фиксирани с четкодържатели поз.75, артикул 955203.

В някои модификации се използват дросел poz.69 и диоден контакт poz.72.

В захранващата верига е включен кондензатор за потискане на шума poz.78.

Ударната бормашина използва 220V бутонен превключвател (СТАР 331454/324536). Артикул 335796. Превключвател тип TG801TSBU-1.

Частите на управляващата верига са монтирани вътре в дръжката на корпуса на статора.

Свържете перфоратора към електрическата мрежа, проверете работата му във всички режими. Уверете се, че настройките са плавни и чукът работи без ненужен шум.

Всичко!
