Бормашини Hitachi - Отстраняване на неизправности и ремонт

На пръв поглед ремонтът на бормашина Hitachi DH24 със собствените си ръце може да изглежда сложен, но след прочитане на диаграмата на перфоратора и инструкциите за разглобяване на бормашината Hitachi DH24PC3, бормашината Hitachi DH24PC3 е с доста прост дизайн. което не изисква специални познания за извършване на ремонт, трябва само подходящ инструмент. Единственото изискване е перфораторът да се разглобява и сглобява в определен ред.

Структурно перфораторът Hitachi е направен по блокова схема. Инструментът включва механичен блок, статорен блок и блок за управляваща верига.

Неизправности по механичната част на бормашина Hitachi DH24PC3

Ударните бормашини Hitachi са надежден и лесен за използване инструмент, който е много търсен сред професионалистите и руските занаятчии и домашни майстори.

Но всеки работещ инструмент в крайна сметка изисква поддръжка, периодична проверка и, ако е необходимо, ремонт.

Всяка ударна бормашина има три основни типа неизправности:

• неизправности, при които чукът пробива, но не удря;
• неизправности, при които перфораторът удря, но не пробива;
• неизправности, при които чукът не удря и не пробива.

Неизправности, при които чукът пробива, но не удря

Процесът на пробиване в перфораторите Hitachi се осигурява чрез прехвърляне на въртящ момент от ротора през междинния вал към цевта на ударния механизъм.

Процесът на длето се осигурява чрез преобразуване на въртящия момент на междинния вал в възвратно-постъпателно движение чрез сачмен лагер, известен като "пиян лагер".

Ударният импулс се създава чрез движение на ударните щифтове в буталната втулка и цевта на ударния механизъм. Пиян лагер, монтиран на оста на междинния вал, преобразува въртеливото движение в възвратно-постъпателно движение.

Причините, поради които ударната бормашина може да пробива, но не и да удря, могат да бъдат:

• унищожаването на пиян лагер;
• разрушаване на втулката на буталото на цевта;
• блокиране или унищожаване на стачкуващи;
• завъртете съединителя в пиянска ролка;
• износени гумени О-пръстени.

Когато пиянският лагер се разруши, превръщането на въртящия момент в променлив импулс става невъзможно. Но в същото време въртенето на цевта се предава от зъбни колела. По-пълни инструкции за разглобяване на перфоратор Hitachi.

Ремонтирайте пиян лагер и съединител или ги сменете

Излизането на пиян лагер става, когато вграденият лагерен лагер е унищожен. Такава неизправност се елиминира само чрез пълна подмяна на пиянския лагер.Бормашината Hitachi DH24PC3 има лагер артикул 324533. Няма руски аналог на този лагер, но се произвеждат лагери, произведени в Китай, които са с добро качество.



За да смените лагера, е необходимо да извадите междинния вал от вътрешния корпус на перфоратора.

Демонтажът на пиянския лагер се извършва заедно със съединителя. Унищожен пиян лагер poz.53 не може да бъде възстановен, но съединителят poz.52 с леко износване на шлиците на зацепването може да се възстанови.

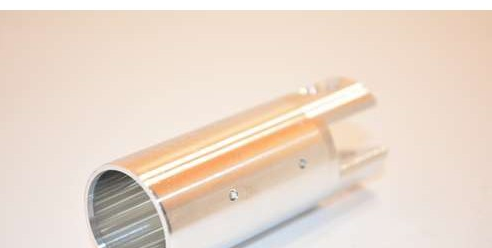

Ремонт или подмяна на бутални втулки

Загуба от удар може да възникне, когато втулката на буталото поз.39 е разрушена. При втулката на буталото езичетата на буталния болт поз.42 могат да изпаднат. При втулката на буталото, полата, тънката част на буталото, се свива. Има случаи, когато ударникът на ударния механизъм поз.37 се забива в гилзата.

Ако части от втулката на буталото са унищожени, тя се подменя напълно. Почти невъзможно е да се ремонтира втулката на буталото.

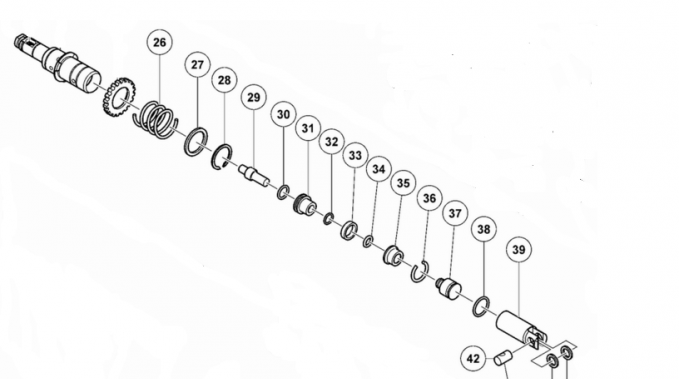

Ремонт на ударниците на ударния механизъм

В цевта на ударния механизъм се използват два вида ударни игли. Ударник поз.37 на цилиндъра на втулката на ударния механизъм и ударник на цевта поз.29.

На ударника поз.37 гумен пръстен поз. 38, а на ударника поз.29 е монтиран гумен пръстен поз.30. и поз.32 гумено кабелно уплътнение.

Освен това на ударника поз.29 е монтирана опора на ударния механизъм поз.31, от двете страни на която са поставени уплътнителни пръстени поз.30, 32. След това опората на амортисьора поз.35 е монтирана на ударник, който е фиксиран със задържащ пръстен poz.36. Поз.34 е гумено кабелно уплътнение.

Основната повреда на ударните щифтове е тяхното износване, износването на уплътнителните пръстени по време на удари. Нападателят може да се огъне, сплеска.

Повреди от този тип се елиминират чрез подмяна на частите на ударния механизъм и задължителна подмяна на всички гумени О-пръстени.

За закупуване на нови резервни части е необходимо да знаете артикулните номера на поръчаните части, които са показани на снимките.

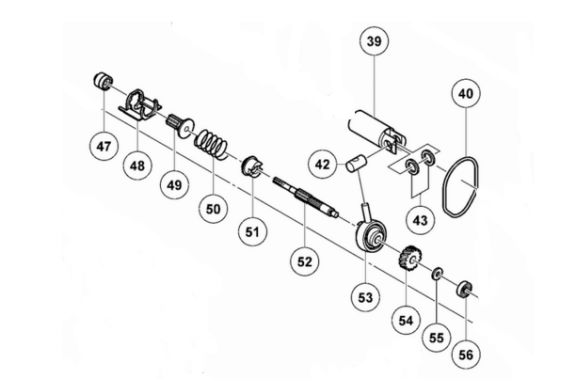

Ремонт на съединителя на междинния вал

Когато работите с перфоратор в режим "Удар", не се опитвайте да натискате силно инструмента.

Приплъзването на съединителя поз.51 на междинния вал поз.52 води до изчезване на ударния импулс.

При съединителя, по време на упорита работа, зъбите ближат. Това се случва с повишен натиск върху работния инструмент по време на работа или отслабване на силата на натиск на пружината poz.50 върху съединителя.

Можете да възстановите профила на зъба с иглена пила. Ако зъбът не е силно облизван, профилът на зъба се коригира с кръгла пила, като се възстановяват ъглите му на съединителя и на междинния вал поз.52. В противен случай, в случай на значително износване, трябва да се смени.

Смяна на гумени уплътнителни пръстени

Във веригата на ударно-импулсния механизъм се използват няколко О-пръстена.

Загубата на ударния импулс към работния орган възниква поради изтриването на уплътнителните пръстени. Неизправността се проявява като износване на уплътненията.

Неизправности, при които перфораторът удря, но не пробива

Изрязването на перфоратора Hitachi DH24PC3 се дължи на прехвърлянето на възвратно-постъпателно движение от междинния вал през лагера към цилиндъра, движещ се в цевта на ударния механизъм. В цилиндъра на перфоратора са монтирани два ударника.Тук е движението на ударника и прехвърлянето на ударния импулс към масата, в безключовия патронник, на който е вкаран работен инструмент, например бормашина.

Процесът на пробиване в бормашините Hitachi DH24 се осигурява чрез прехвърляне на въртящ момент от ротора през междинния вал към цевта на ударния механизъм. В края на цевта е прикрепен безключов патронник, в който е монтиран работният инструмент.

Спиралното зъбно колело на ротора poz.62 предава въртящия момент към спиралното зъбно колело с по-голям диаметър poz.54, монтирано на междинния вал poz.51. Въртящият се междинен вал предава своя малък въртящ момент на цилиндричното зъбно колело към голямото цилиндрично зъбно колело поз.25, монтирано на цевта на ударния механизъм.

Пробиването в въртящия се чук Hitachi DH24 се извършва поради въртенето на патронника без ключ, в който е фиксирана свредлото или свредлото.

Този тип грешка води до:

• - завъртете пиньон поз.49 на междинен вал поз.52;
• - чрез завъртане на предавката poz.25 на вала на цевта poz.24.

Проверка на зъбното колело на междинния вал

Зъбното колело поз.49 може да се върти на междинния вал поз.52 поради отслабването на натиска на пружината поз.50 и неизправността на превключвателя на режимите поз.48.

Тази неизправност на бормашината Hitachi се елиминира чрез възстановяване на шлиците на зъбно колело 5 и вала.

Леко износените шлици могат да бъдат възстановени чрез коригиране на формата на зъба на шлица. За да направите това, е необходимо да коригирате контурите на зъба с помощта на кръгла пила, закрепена в патронника на свредлото.

Работата на превключвателя за режим 4 може да бъде възстановена само чрез пълната му подмяна.

Ремонт на трансмисионния вал на вала на ударния механизъм

Зъбното колело поз.25 е монтирано на вала на масата и е закрепено към него с пружина поз.26, закрепена със задържащ пръстен поз.28 и стоманена шайба М30 поз.27.

Когато силата на пружината поз.26 отслабне, зъбното колело се освобождава и се завърта.

Този тип неизправност се елиминира чрез подмяна на пружината и коригиране на формата на зацепващите зъби.

Електрически повреди

Ако възникне неизправност в електрическата част на перфоратора, инструментът напълно спира да работи.

Неизправности, при които ударната бормашина не пробива и не удря

Причините, поради които перфораторът спира да работи, включват:

• разрушаване на зъбите на малката винтова предавка на ротора;
• повреда на ротора;
• късо съединение или отворена верига във веригите на статора;
• отворена верига или късо съединение в управляващите вериги.

Ремонт на ротор

При леко износване на спиралната предавка неизправността се елиминира чрез възстановяване на формата на зъба, ако е възможно. В противен случай скоростната кутия трябва да се смени напълно.

В случай на късо съединение или счупване на намотките на ротора, повреда на комутаторните ламели, скоростната кутия може да бъде ремонтирана ръчно или заменена с нова. Нов е доста скъп. И не всеки може да направи ротор със собствените си ръце. Изборът е твой. Подробности за как да ремонтирате ротор със собствените си ръцеможете да прочетете в нашите статии.

Ремонт на статор

Статорът се ремонтира, ако се открие късо съединение или отворена верига в него. Ремонтирайте статора не е трудно, ако знаете броя на завъртанията, секцията на конеца и неговата марка.

Ако вашият статор е изгорял или ако е счупен, пребройте броя на навивките и измерете сечението с микрометър по време на разглобяването. Обърнете внимание на процента на запълване на процепите на статора с намотката.С малък процент пълнеж можете да увеличите диаметъра на навиващия проводник.

Проверка на електрическата част на управлението

Сред неизправностите на управляващите вериги те най-често се проявяват чрез прекъсване на захранващия проводник в точката на влизане в инструмента и повреда на бутона за стартиране.

Инструментът използва комбиниран превключвател, който ви позволява да стартирате чука и да регулирате скоростта. Ударната бормашина използва 220V бутонен превключвател (СТАР 331454/324536).

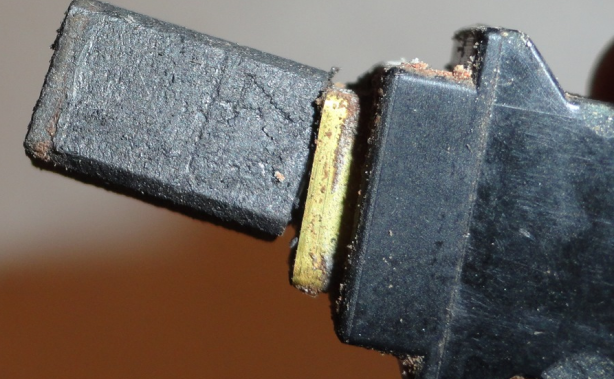

Въгленовите четки поз.74, 77 са закрепени в специални държачи поз.75. Причината за късо съединение в управляващите вериги може да бъде дроселът поз.69 и диодният контакт поз.72. важно

Статията представя основните видове неизправности на перфораторите Hitachi DH24PC3. Ако сте срещали други неизправности или знаете как да ги разрешите, пишете ни.
