Ако сте установили, че статорът е повреден във вашата ударна бормашина и нямате пари да си купите нов или искате да ремонтирате частта сами, тогава тази инструкция е за вас. Демонтажът на перфоратор Makita е толкова прост, че ремонтът на Makita 2450, 2470 не създава много трудности. Основното нещо е да следвате съветите, дадени в тази статия.
Всеки потребител, който има умения на ключар и знае как да борави с диагностични устройства, може самостоятелно да извърши ремонт на перфоратор.
Начало на пътните работи
Всеки ремонт започва с външен преглед на дефектната част. И как да намерите неизправност на статора на перфоратора макита 2450? Неизправността на статора най-често се показва от наличието на следи от изгоряла изолация и появата на миризма на изгоряло. Това е първият признак за късо съединение в намотките на статора.
Но прекъсването може да се определи само чрез звънене на веригите на намотките.
Алгоритъм за разглобяване и производство на статор на бормашина Makita 2450.2470
Ето последователността при направата на статора на въртящ се чук Makita 2450:
- Изваждане на корпуса на статора.
- Премахване на старата намотка, определяне на посоката на навиване, диаметър на проводника.

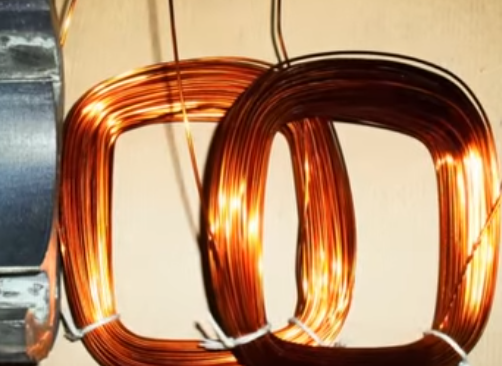

- Навиване на нови бобини според данните, събрани на моделите.
- Подготовка на изолацията за новите намотки.
- Изолация на нови бобини.
- Монтаж на готови намотки в жлебовете на сърцевината или навиване на намотки в самата сърцевина.
- Запоете проводниците към краищата на намотките.
- Резервиране на намотки на нови бобини.
- Импрегниране на навити бобини.
- Монтаж на статора.
Всичко наред
сцена аз

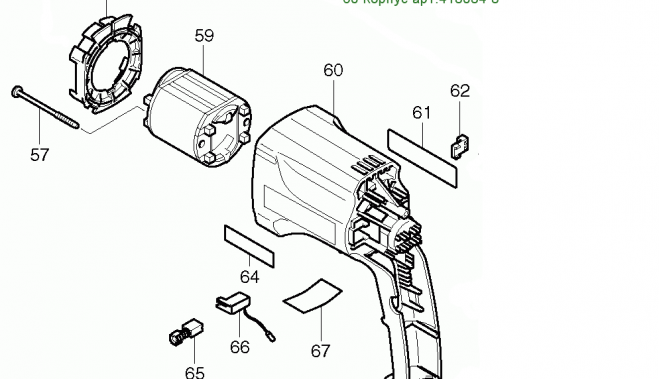

Използвайте чук или дървен блок, за да разглобите статора. Докосвайки края на корпуса на статора, извадете статора от корпуса. Между другото, за да получите статора, трябва изключете корпуса на статора на механичната кутия.
Не забравяйте да изключите проводниците на статора от клемите, които излизат в областта на комутатора. Единият край е прикрепен към държача на четката, а другият край към проводника, който захранва 220V захранване.
Време е да го разделим на две половини.
сцена II

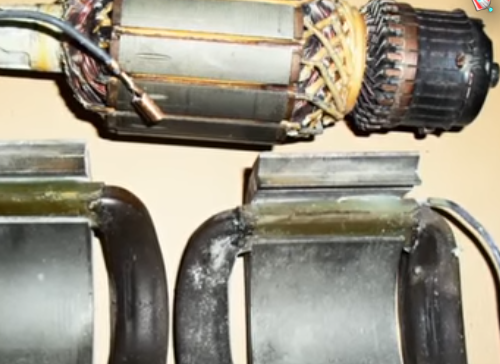

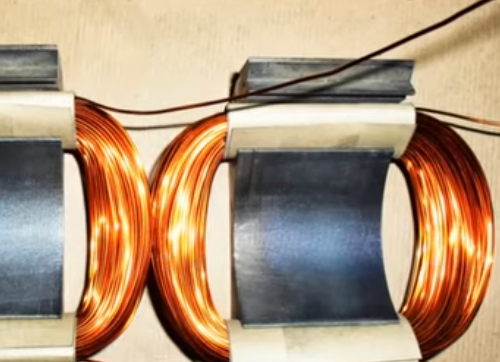

Опция за сгъваем статор

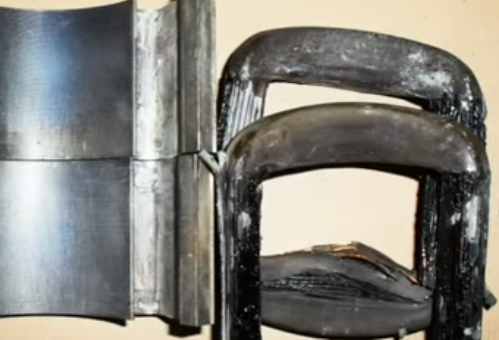

Двете половини на статора се залепват с тънък слой лепило. За да отделите едното от другото, трябва да ударите ядрото на статора с чук. Ако имате неогъваем статор, проводникът се разглобява чрез изрязване на всички навивки от единия край с резачки за тел. След рязане, разглобяване, извадете жицата и измерете диаметъра на жицата и броя на навивките. Използвайте само микрометър за измерване на диаметъра на жицата. Първо, жицата трябва да се изгори в пламъка на кибрит, да се изтрият саждите и след охлаждане да се измери.
Най-често намотките са импрегнирани с изолационен лак, който не позволява разделянето на проводниците.
С помощта на промишлен сешоар загрейте намотките, докато се разделят на отделни проводници. Импрегнираните конци може да загреете и на газова фурна над горелката.
При разглобяване на статора е необходимо да се извършат измервания.Трябва да измерим диаметъра на проводника, броя на навивките в намотката, процента на запълване на гнездото на статора, материала, от който са направени проводниците. Препоръчително е да се навиват само с медни проводници.
Проводниците са класифицирани по секции. След като измерите диаметъра на жицата, преизчислете нейното напречно сечение по формулата С=ηr², където r=½д.
И сега, за да го кажем ясно: напречното сечение е равно на 3,14 по половината диаметър на квадрат.
За какво е тази градина? Ако се окаже, че имате тел с различен диаметър, не можете да правите без изчисления. Ако има тънък проводник, намотката може да се извърши в 2 ... 3 проводника, основното е, че общото им напречно сечение не е по-малко от това на първото.
Ако има тел с малко по-голям диаметър, той може да се навие и с него, при условие че запълването на жлебовете със старото устройство е непълно.
сцена III
Вариант на намотка на неразглобяем статор
За навиване на намотките на статора е необходимо да се подготви проводник с диаметър на преминаване, електрически картон или компресиран картон, самозалепваща лента, термосвиваем батист с желания диаметър.

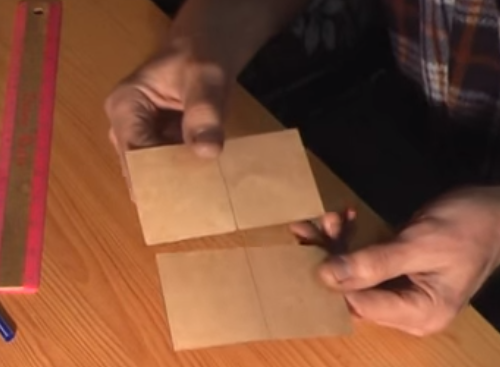

Ако имате неразглобяем статор, трябва да направите втулки от пресова плоскост в жлебовете му, като изрежете заготовки по ширината на статора.
Заготовките се изрязват от пресова плоскост с ширина, равна на ширината на статора и дължина, равна на дължината на вътрешния жлеб. Между другото, трябва да добавите 2 мм към ширината на статора от всяка страна. След като изрежете заготовките, затворете краищата им с широка самозалепваща се лента. За статора на перфоратора Makita е подходяща лента с ширина 50 мм.
Залепете заготовката от едната страна на лентата, изрежете я.Залепете заготовките към втората лента от лента със същата страна, но с различен ръб. Вашата задача е да затворите ръбовете на заготовките от изблиците при навиване.

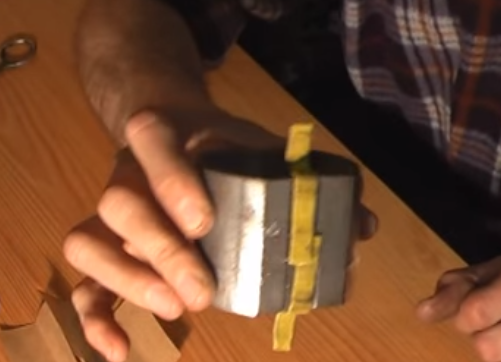

Направете ленти за закрепване
За да улесните процеса на навиване на ръка, направете прости устройства, които са ленти от мек метал с дебелина до 0,8 мм. Може да бъде поцинкована стомана, мед, алуминий. Ивиците представляват z- профилирани плочи с ширина 10 мм и дължина 70 мм.
Поставете термосвиваема тръба върху малката кука на приспособлението и я загрейте върху пламък, нагънете върха на плочата.
Закрепете получените пластини с лепяща лента към корпуса на статора.
процес на навиване
Телът е подготвен, фиксиращите плочи са фиксирани, данните за броя на завъртанията са под ръка. Нахален!
Поставяме статора на коляното, навиваме края на жицата, поставяме върху него червен термосвиваем камбрик (маркира началото на намотката), фиксираме камбрика от външната страна на статора и започваме да навиваме. Между другото, цветът на камбрика може да бъде всеки, просто трябва да изберете различен цвят за началото и края на намотката.

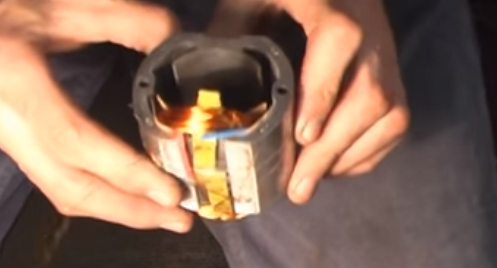

Процесът на навиване е да прекарате конеца с палец в жлеба, да поставите конеца зад куката на фиксиращата плоча, да издърпате конеца и да поставите плочата зад куката от другата страна.Най-важното е да следите броя на рундовете с наранявания.Процесът на навиване на тежестта се повтаря за втората намотка.
Всичко това се вижда отлично в предложеното видео.

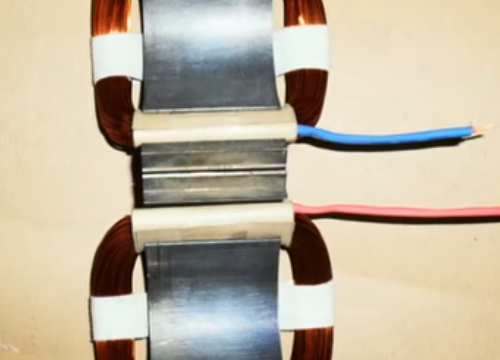

Всичко! Статорът е навит. Необходимо е внимателно да свържете намотките, направете резервация.
сцена IV
Процесът на резервиране на статорни намотки

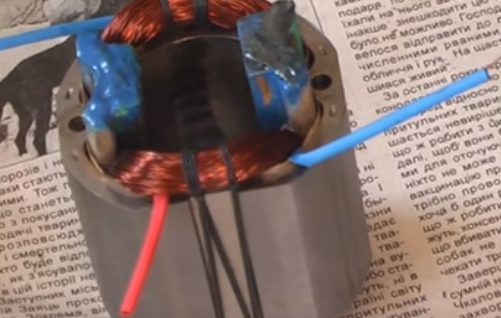

Резервацията е обвързването на намотките на статора, което ги предпазва от разрушаване по време на работа. При високи скорости различни вибрации засягат всички части, което води до разрушаване на целостта на намотките, тяхното триене една срещу друга и нарушаване на изолацията.
Време е да започнеш да пиеш.
сцена V
Процес на импрегниране на намотката на статора
Основната задача на импрегнирането на статорни намотки е да се получи монолитна структура, която да не се срутва с течение на времето поради вибрации. Преди започване на импрегнирането в статора се вкарват дървени дистанционери, които притискат намотките. Работата трябва да се извършва внимателно и прецизно.

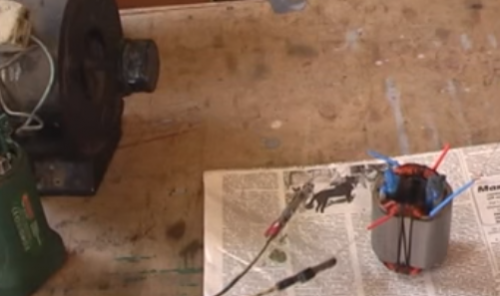

При идеални условия е необходим трансформатор за импрегниране. Препоръчва се импрегнирането на намотките да се извършва под напрежение, така че нишките да вибрират и да се нагряват. Това позволява на импрегнирането да потече във всички пукнатини. Напрежението на намотката е ниско, докато не се появи вибрация. Може лесно да се намери чрез натискане на отвертка върху вътрешната повърхност на ротора.

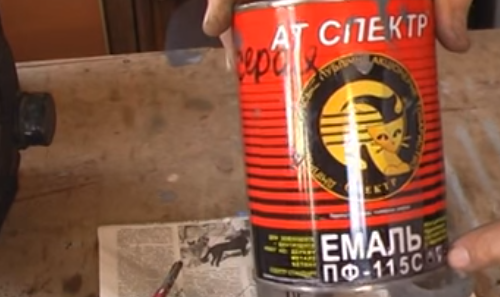

В идеалния случай използвайте специален лак и го нанесете на няколко слоя. Можете също да използвате обикновена боя за вътрешно боядисване в части от марката PF-115. Изсипете 50 g боя в отделна купа, разредете с разтворител до консистенция на вода.

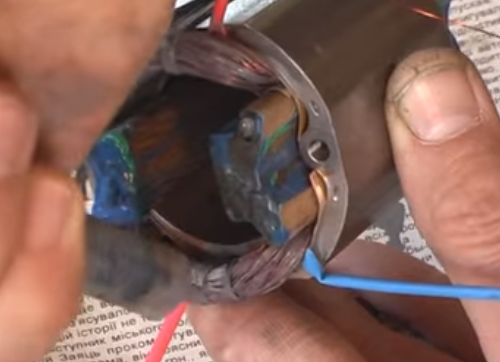

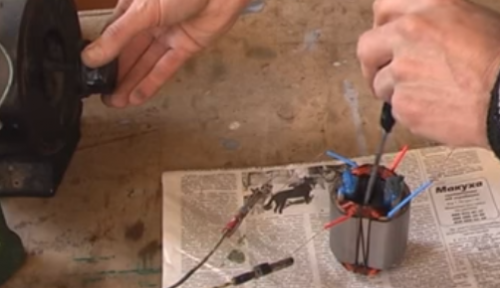

С помощта на спринцовка вземете малко боя и я напръскайте на малки порции върху намотката на статора, докато проникне напълно в средата на намотката. Статорът трябва да е горещ и свързан към източник на променлив ток. По-добре е да използвате трансформатор като източник, чиято първична намотка се подава през LATR.
Не забравяйте да следите температурата на статора. На допир ръката почти не поддържа температурата на корпуса. При по-високи температури намалете захранващото напрежение на трансформатора, като използвате LATR.
Консистенцията на боята зависи от диаметъра на нишките. Колкото по-дебела е преждата, толкова по-дебела е боята. Накиснете, докато боята се появи на дъното. Завъртайки статора, продължете импрегнирането. Оставете статора под ръководство, докато изсъхне напълно.

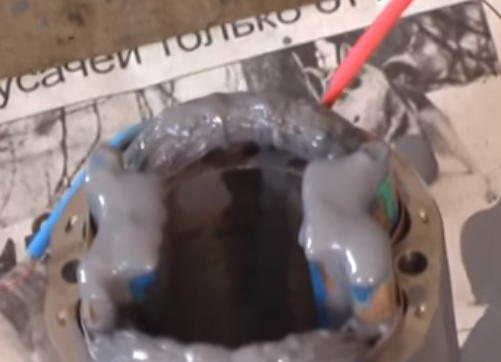

Статорът е импрегниран и след почистване на следи от боя по вътрешната повърхност на статора е готов за монтаж.
Импрегниране и пренавиване на статора:
Сега можете да започнете Комплект бормашини Makita. Ако смятате, че е трудно, тогава е по-добре да поверите работата по пренавиване на професионалисти.
