RCD, защита на хората и домакински уреди

Основната защита на човешкото тяло срещу опасни напрежения и действието на електрически ток в битови и електрически мрежи е инсталирането на защитно устройство за дефектен ток. В допълнение, RCD се използва за защита на домакински уреди срещу аварийна работа в битови и електрически мрежи на постоянен и променлив синусоидален ток. Но много често работи и домашният потребител се чуди защо RCD е изключен на входа или RCD работи постоянно.

Принципът на действие и действие на RCD

Сумата от токовете, влизащи в секцията, трябва да бъде равна на токовете, които излизат. Това е основният принцип на работа на този диференциален прекъсвач. Причината за деактивирането на RCD на захранването е, че токовете, излизащи от участъка на електрическата мрежа, не са равни на токовете, влизащи в тази мрежа. Тази разлика се нарича големина на тока на утечка или диференциален ток. Векторната сума на токовете във фазовия проводник (I1) трябва да бъдат равни на токовете в нулевия работен проводник (I2). Те са с еднакъв размер, но са противоположни по посока и следователно взаимно се компенсират и няма ЕМП (електродвижеща сила). Ако тези токове не са равни, тогава има разлика между тях и това е токът на утечка. Той от своя страна създава ЕМП и това от своя страна чрез соленоида действа върху задействащия механизъм и RCD се деактивира.

Мотивация за инсталирането на RCD. Електрическият ток е опасен за човешкото тяло

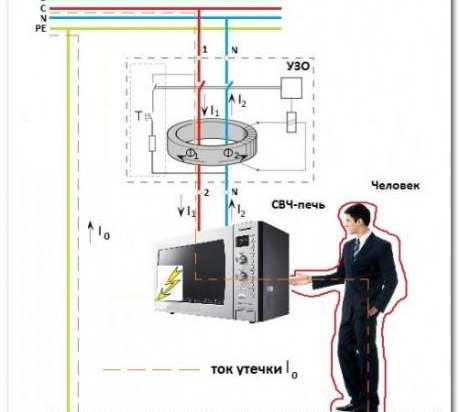

На Фиг. 1 нормален режим е аз1 = аз2. Когато човек докосне оголен проводник, възниква диференциален ток I∆n. Ако изчислите тока, който ще премине през човек, получаватеаз= 230/Р_ч, A, където 230 V е напрежението на битовата електрическа мрежа, Р_ч - човешка съпротива. Въпреки че тази характеристика е индивидуална за всеки човек, общоприето е, че тя е около 1 kOhm (1000 Ohm). В резултат на това получаваме 230/1000 = 23 mA. Трябва да се отбележи, че прагът на чувствителност при хората започва от 0,6-1,5 mA. При този ток човек има осезаемо раздразнение. При ток от 10-15 mA в човек възниква мускулна крампа и този ток се нарича незагубен. В този случай човек не може самостоятелно да освободи голия проводник, ако го е взел. При ток от 90-100 mA възниква фибрилационен ток. При такъв ток сърдечните мускули се свиват хаотично и след няколко секунди настъпва сърдечен арест. За безопасен ток за човек се счита 2mA, когато преминава повече от 10s, а ако надвишава 120s, тогава безопасният ток е 6mA. Тези токове, заедно с времето за изключване, трябва да се имат предвид при избора на RCD за остатъчен ток, за да разберете какво ще се случи с вас, ако паднете под опасно напрежение.Поради тези причини не забравяйте, че ако RCD на бойлера изгасне, това поне ви спестява от дискомфорт.

Изборът на RCD според токовете на утечка

Според SP31-110-2003 p.A.4.15, ако банята се захранва от отделна линия, е необходимо да се осигури RCD за ток от 10 mA, ако линията е споделена с кухнята и коридора, е необходимо да се монтира RCD за ток до 30 mA mA . За обикновен домакински електропровод (гнезда, осветление) защитното устройство е избрано за ток не повече от 30 mA (PUE p.7.1.79.). RCD за 100 и 500 mA диференциални токове, както може да се види по-горе, не предпазват човешкото тяло от опасни напрежения, а основната цел е защита от пожар. Когато инсталирате диференциален прекъсвач, трябва да разберете, че той не предпазва от продължителни претоварвания, максимални токове или пренапрежения. Поради тези причини неговата инсталация трябва да се комбинира с прекъсвач с електромагнитно и термично задействане, а за защита срещу пренапрежения е необходимо да се монтира реле за пренапрежение или SPD (устройство за защита от пренапрежение). Поради тези причини, ако termex изключи RCD и машината не работи, причината за неизправността е токът на утечка.

Ако RCD е изключен едновременно с прекъсвача, причината за неизправността може да бъде както диференциалният ток, така и максималните токове, които възникват по време на късо съединение.

Причини за ток на утечка

Трябва да се разбере, че наличието на ток на утечка е аварийна операция или неизправност на битовите електрически мрежи или неизправности на домакинските уреди. Причините за това течение са доста чести.Основните причини за ток на утечка са човек, който докосва оголен проводник, прекарва го през деформирана изолация на кабела или през проводящ предмет. Например, причината за изключването на RCD на бойлер може да бъде изтичане на ток във водата. Изолацията на кабела е повредена, влагата се е утаила върху оголения проводник и през него е протекъл ток. Този ток просто не е достатъчен разликата между входящия и изходящия ток да е 0 (нула) и защитата прекъсва аварийния участък. Ако това е бойлер Termex, тогава RCD на това устройство е изключен Водата също може да е причината, поради която RCD е изключен на помпата, изпомпваща различни течности.

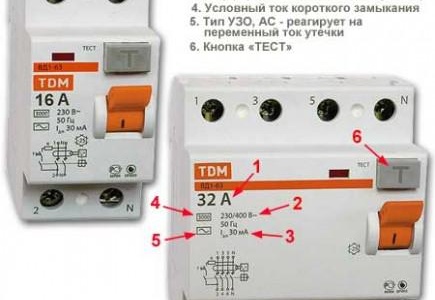

Видове и видове DDR; визуално и техническо обозначение

RCD секции

• Напрежението на битовата и електрическата мрежа е 220/380 V.
• По броя на полюсите. Ако в електрическата мрежа има еднофазен товар, диференциалът трябва да се монтира на два полюса, ако има трифазен товар, след това на четири полюса.
• Според номиналния работен ток. Стойността на номиналните (работни) токове за RCD е същата като за прекъсвачите, тя е 16, 25, 32, 40, 63, 80 A.
• Според диференциалния ток (ток на утечка), на чиято стойност е ориентирано диференциалното устройство 10, 30, 100, 300, 500 mA.

Според вида на тока на утечка, който от своя страна се разделя на:

1. Синусоидален и импулсен променлив електрически ток. Тип диференциал за даден ток"КАТО". Импулсен ток присъства в осветителни тела и регулируеми лампи, в перални машини, които имат контрол на скоростта.
2. Променлив и постоянен електрически импулс, RCD тип "А". Този тип защитно устройство се препоръчва за използване там, където има битова електроника, микровълнова фурна, компютър, телевизор и др.
3. Постоянни и променливи електрически, тип RCD "V". Този тип защитно устройство се инсталира главно там, където има коригиран ток. В битовите електрически мрежи този тип не се използва.
4. За да се поддържа селективност при инсталиране на 2 или повече защитни устройства в битови и електрически мрежи, се използва RCD със закъснение при задействане, това е вид RCD "С". Този тип RCD се използва в мрежи, където се използва AVR (автоматично прехвърляне на резерв), и типът "ж”, в същите мрежи, но с по-малко забавяне.

Как работи RCD, основни и допълнителни причини

Най-честите причини за задействане на RCD на котел или бойлер electrolux са безскрупулен производител или различни видове неизправности в електрическата мрежа. Ако RCD на бойлера изгасне, тогава трябва да го включите отново.Ако устройството работи и RCD не се изключва, е имало краткотраен ток на утечка. След това трябва да използвате бутона "Тест". Симулира аварийна работа.

1. Необходимо е да изключите машините, свързани към мрежата с RCD, и да разберете защо RCD е изключен. В същото време изключваме нулевите работни проводници. След като бъдат изключени, включете RCD. Ако не се изключи, щракнете върху бутона "Тест". Ако след натискане на "Тест" RCD работи, значи работи правилно. Имайте предвид, че функционалната проверка на диференциалния прекъсвач трябва да се проверява поне веднъж месечно чрез натискане на бутона "Тест".
2. Ако при влизане RCD изключва без товар това означава, че не работи или че има утечки на мястото на монтажа му. Ако работи добре, трябва да разберете защо RCD изключва без товар. В този случай, ако към него са свързани няколко машини, веднага ги изключваме всички. След това определяме защо RCD се изключва и включва прекъсвачите на свой ред и определя аварийната част на електрическата мрежа.

Основните видове RCD връзка

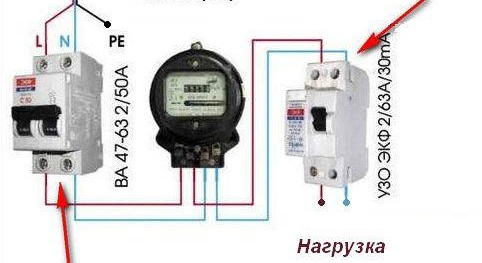

Всеки електротехник с най-малко 3-та категория електротехник може да свърже RCD. Схемата за свързване е написана на самото устройство и там няма нищо трудно. Единственото нещо, което трябва да направите преди инсталирането, е да вземете предвид нюансите при свързване към мрежата и да изберете правилния брой изходящи машини за RCD. Възможно е да се монтира защитно устройство за целия апартамент в подовия щит, ако е жилищна сграда, както е показано на фиг. 3. Може да се монтира отделно върху гнездото и осветлението, ако има достатъчно място за монтаж. Би било най-добрият вариант за апартамент. При инсталиране и избор на RCD е необходимо да се вземе предвид номиналният (работен) ток, който трябва да бъде една стъпка по-висок от номиналния ток на машината, която е след устройството за защита. Например, ако машината е 25 A, е необходимо да инсталирате RCD с работен ток от 32 A отпред и т.н. Ако това е частна къща, по-добре е да вземете предвид следното оборудване, RCD и машина, ако няма много машини.

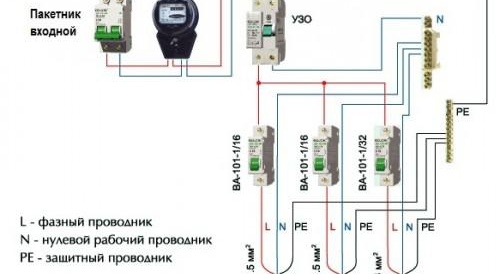

Устройство за защита и няколко прекъсвача

Ако, например, в къщата има много машини (машина = стая или = електрически уред), то в този случай размерът на електрическото табло може да бъде огромен. Поради тези причини е по-добре да завършите електрическия панел по такъв начин, че няколко автомата да бъдат монтирани под един диференциал, но не повече от 5. В този случай е необходимо правилно да се изчисли номиналният ток на защитното устройство по относителен към изходящите автомати, така че сумата им да не надвишава работния ток на диференциалното устройство. Например, изходящи автомати VA1 16 A, VA2 16 A, VA3 32 A, сумата е 16 + 16 + 32 \u003d A. Това означава, че RCD трябва да бъде за номинален ток от най-малко 64 A и да знае диапазона от номиналните токове, най-добрият вариант е диференциален прекъсвач за номинален ток при 63 A.

Както се вижда на фиг. 4 няма нищо сложно при свързването, но в някои случаи ще бъде интересно да разберете защо RCD на бойлера Ariston работи, ако домашната мрежа и защитното устройство са в задоволително и работещо състояние. Когато RCD се задейства, причините може да са в неправилната му връзка.

Основните видове неправилно свързване на RCD, нулев работен проводник и защита

• Не може да се свърже нулев работник (НЕ) и фазов проводник, преминал през RCD, с други нулеви и фазови проводници след RCD.
• Не можете да направите връзка от нулев работещ проводник (НЕ) след RCD с отворени конструкции на електрическата инсталация и не трябва да се свързва към защитен проводник (PE).
• Строго е забранено свързването на нулев работен и защитен проводник в гнездото.
• Ако в електрическата мрежа са монтирани две защитни устройства, комбинацията от нулеви работни проводници ще предизвика допълнителен ток на утечка и следователно работата на двата.
• Ако в електрическото табло са монтирани много RCD, схемата на свързване трябва да се провери отново, така че да няма връзка на фазовия проводник и работната нула на различни защитни устройства.

Само правилно избраният диференциален прекъсвач и правилното му свързване ще предпазят човек в случай на авария от опасните ефекти на електрическия ток.
