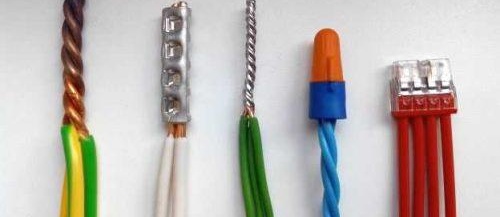

В процеса на инсталиране на електрическо окабеляване, особено в жилищни помещения, е необходимо да се използват технологии за свързване на проводници и кабели. Този процес изисква определени умения и знания. В крайна сметка неправилната връзка може да доведе до необратими процеси. Възможно е прекъсване на общото електрозахранване, както и пожари. Факт е, че небрежно направеното свързване на многожилни проводници може да предизвика пожар, което от своя страна застрашава живота и здравето на хората. Изискванията за окабеляване в жилищни сгради са предписани в правилата за електрически инсталации, съкратено PUE. PUE позволява използването на електрически кабели в жилищни помещения, направени само с медни проводници. Свързването на многожилни и твърди проводници е разрешено само чрез кримпване, заваряване, запояване или използване на гофрове. В скобите връзката се осъществява механично, с помощта на винтове или болтове и скоби.

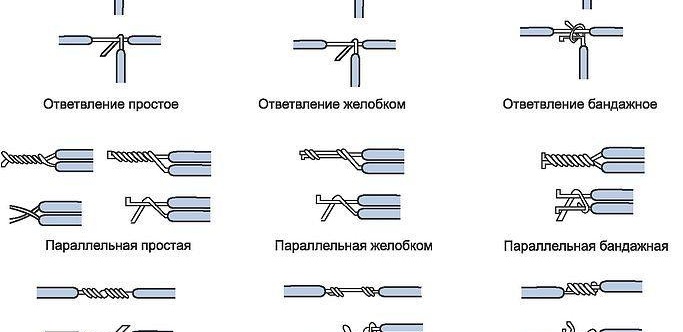

Различни опции за усукване
непрофесионална връзка. Това е усукване на многожилен проводник с един проводник. Този тип връзка не е предвиден от правилата и ако такава връзка на проводници бъде открита от комисията за подбор, инсталацията просто няма да бъде приета за работа.
Усукването на многожилен меден проводник в парна кутия се използва като междинна операция преди спояване или заваряване на съединението и е необходимо спояване или кримпване.

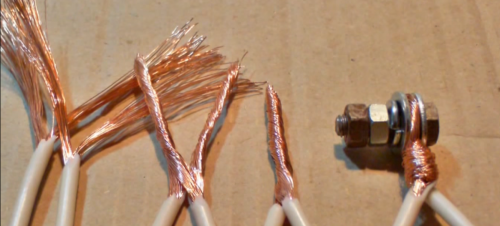

Въпреки това, усукването все още се използва и тук трябва да знаете как се извършва правилното усукване на многожилни проводници. Често се използва в спешни случаи, когато не е възможно да се установи професионална връзка и животът на такава връзка ще бъде кратък. И все пак усукването може да се използва само временно за отворено окабеляване, така че все още можете да инспектирате кръстовището.

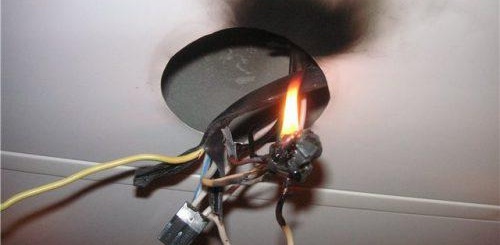

Защо е невъзможно да свържете проводниците с усукване? Факт е, че при усукване се създава ненадежден контакт. Когато товарните токове преминават през усукването, мястото на усукване се нагрява, което увеличава контактното съпротивление на кръстовището. Това от своя страна допринася за още повече затопляне. Така на кръстовището температурата се повишава до опасни стойности, което може да предизвика пожар. В допълнение, счупеният контакт води до появата на искра на мястото на усукване, което също може да причини пожар. Ето защо, за да се постигне добър контакт, се препоръчва да се свързват проводници с напречно сечение до 4 mm чрез усукване.2. Цветни детайли маркировка на проводника.
Има няколко вида обрати. При усукване е необходимо да се постигне добър електрически контакт, както и създаване на механична якост на опън. Преди да продължите с свързването на проводниците, те трябва да бъдат подготвени. Подготовката на жицата се извършва в следния ред:
- на жицата, изолацията се отстранява на кръстовището. Изолацията се отстранява, за да не се повреди сърцевината на проводника. Ако върху сърцевината на проводника се появи прорез, той може да се счупи там.
- откритата зона на жицата се обезмаслява. За да направите това, той се избърсва с кърпа, напоена с ацетон;
- за да се създаде добър контакт, обезмаслената част на резбата се почиства с шкурка за метален блясък;
- след свързване трябва да се възстанови изолацията на проводника. За да направите това, можете да използвате изолационна лента или термосвиваеми тръби.

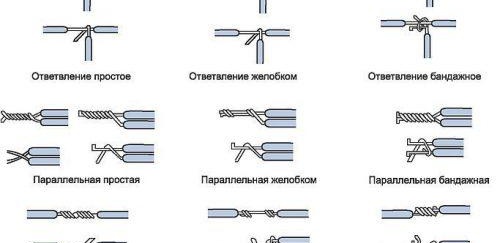

На практика се използват няколко вида обрати:
- просто успоредно усукване. Това е най-простият и често срещан тип връзка. С добро усукване, успоредно на кръстовището, може да се получи добро качество на контакт, но механичните сили за счупване ще бъдат минимални. Такова усукване може да бъде отслабено от вибрации. За правилното изпълнение на такова усукване е необходимо всяка нишка да се увива една около друга. В този случай трябва да има поне три завъртания;
Усукване на обичайните две нишки

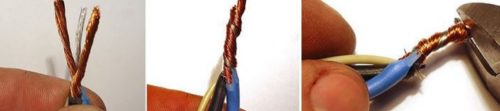

Трижилен усукан - метод на навиване. Този метод се използва, ако е необходимо да се разклони жицата от главната линия. За да направите това, изолацията на проводника се отстранява в разклонителната секция и разклонителният проводник се свързва към оголената зона чрез навиване;
- усукване на превръзката. Този тип усукване често се използва при свързване на два или повече твърди проводника. С усукването на превръзката се използва допълнителен проводник от същия материал като сърцевините на проводниците. Първо се извършва просто успоредно усукване, след което на това място се прилага превръзка от допълнителен проводник. Превръзката увеличава механичната якост на опън на кръстовището;

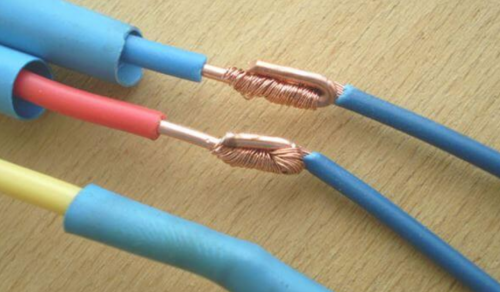

- многожична и плътна проводна връзка. Този тип е най-често срещаният и най-простият, първо се извършва просто навиване и след това се затяга;
- други различни опции за свързване.
Подробно за методите за свързване на едножилни проводници https://home.housecope.com/nadezhnye-sposoby-connectioneniya-elektricheskix-provodov.html
Професионална връзка
Обмислете различни опции за надеждна връзка в зависимост от технологията: запояване, кримпване, запояване и клемно свързване на проводници. Ще откажете ненадеждни обрати при инсталиране на незапоени кутии и други връзки.

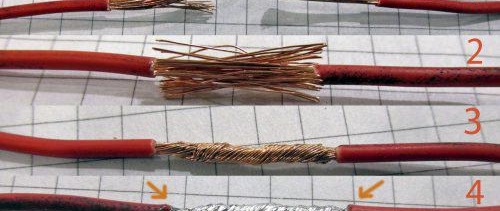

проводници за запояване
Свързването на многожилни и твърди медни проводници чрез запояване е един от надеждните методи. С тази връзка се създава добър електрически контакт и съединението е механично устойчиво на натоварвания на опън. Този метод може да се използва за: Снаждане на два скъсани проводника, удължаване на кабели, преместване на контакти или ключове. Проводниците, свързани по този начин, могат да се използват в скрито окабеляване. Ако кръстовището е добре изолирано, тогава такъв проводник не е по-нисък от твърдата секция.
Технологията на такава връзка е следната:
- подготовката на преждите се извършва в същия ред, както преди началото на усукването;
- почистване на телени секции до метален блясък;
- запояване на фуги (калайдисване);
- проводниците са свързани чрез един от видовете усукване;
- усуканите проводници са запоени с спойка;
- мястото на заваряване се обработва с шкурка. В мястото на заваряване не трябва да има неравности, които биха могли да повредят изолацията;
- кръстовището е внимателно изолирано.
Проводниците, свързани по този начин, могат да бъдат поставени под отливката. За по-голяма надеждност кръстовището трябва да бъде поставено в PVC тръба.

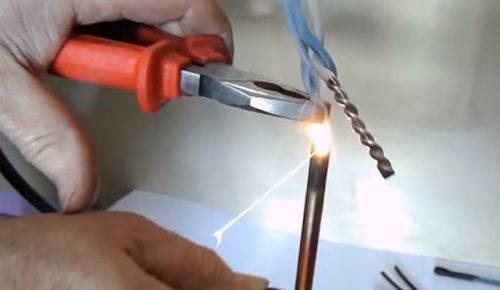

метод на заваряване
Заваряването принадлежи към категорията на постоянните връзки. Този тип е най-надеждният. Именно с този метод мястото на свързване придобива здравина. Контактното съпротивление и механичната якост на свързващия участък не се различават от тези на плътния проводник. Заваряването се извършва както при постоянен, така и при променлив ток.
За професионално заваряване на проводници се използват различни видове заваръчни машини, но най-широко се използват инверторни токови устройства. Тези устройства са мобилни, лесно се носят на рамото на електротехник, имат малки размери.
Инверторните устройства се отличават с широк диапазон на регулиране на работния ток. Заваръчната дъга се запалва лесно дори при ниски работни токове и остава стабилна през цялото време на заваряване.
Освен заваръчна машина за заваряване на медни проводници е необходимо да има и помеднени въглеродни електроди.
Технологията на заваряване се състои от няколко прости операции. Първо, изолацията се отстранява от жицата. След това, съгласно описаната по-горе технология, нишките се усукват. Усуканите жици се подравняват чрез отрязване на краищата им. За да не се прегряват проводниците и тяхната изолация, е необходимо да се отстрани топлината по време на процеса на запояване. За това се използва специална скоба, която е свързана към един от полюсите на заваръчната машина. Заваряването се извършва чрез докосване на краищата на проводниците към работния електрод, който се държи в заваръчен държач, свързан към другия полюс на заваръчната машина.
Кримпване
При кримпване проводниците се поставят в специални монтажни втулки, които са изработени от същия материал като проводниците. В този случай мед. След това ръкавите се компресират със специален инструмент. Когато втулката се компресира, нишките се деформират.Чрез деформиране нишките се компресират плътно една с друга. При локално вдлъбнатина нишките се деформират така, че отделните им точки взаимно влизат в тялото. По този начин се създава надежден електрически контакт и съединението става механично здраво.Кримпването свързва проводници, които се поставят в разклонителни кутии и електрически шкафове.

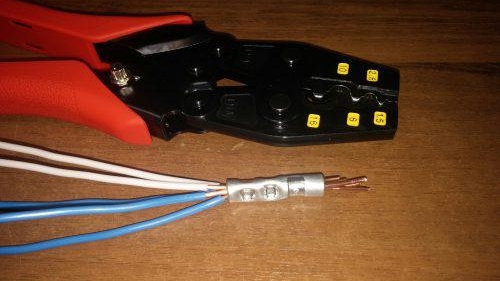

За извършване на кримпване се използват специални монтажни клещи. Клещите за пресоване модел PK-16 придобиха широка популярност за свързване на проводници при инсталиране на окабеляване в жилищни помещения. За свързване на медни проводници се използват медни съединителни муфи тип GM. Изработени са от мед и имат червен цвят.
За да не влезе в контакт кръстовището с кислород, то се запазва със специален технически вазелин. По този начин кръстовището е изолирано от неблагоприятните въздействия на околната среда. Проводниците няма да се окисляват и връзката ще продължи дълго време. Точката на свързване може също да бъде запечатана с термосвиваема тръба.
Резбова връзка
Този тип връзка, връзката на едножилни и многожилни проводници, принадлежи към категорията на разглобяемите връзки. За това се използват специални клеми, състоящи се от корпуси и вградени устройства, предназначени за винтово затягане на проводника. Наложително е надеждна връзка да свързва или калайдисва проводника. Най-широко използвани са при свързване на крайни потребители. (лампи и полилеи)

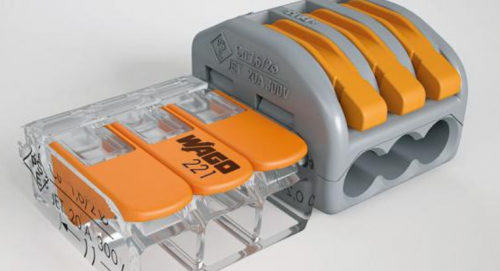

Самозатягащ се клеморед
Използва се за свързване на проводници с напречно сечение не повече от 2,5 mm2. С този тип клеморед могат да бъдат свързани до 8 проводника едновременно. Използват се за свързване на проводници в електрически шкафове. Използва се главно за осветление. В групата гнезда за тежки товари използвайте по-надеждни опции за свързване.
Винтови клеми
Този тип клемни блокове е едно от най-популярните устройства. С тяхна помощ се свързват само медни проводници.Поради малките си размери те се използват при свързване на проводници в разклонителни кутии.

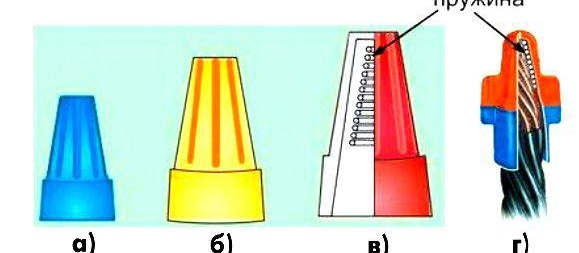

Изолационни скоби (PPE)
Тези скоби се използват за свързване на проводници с малки секции до 25 mm.2. Дизайнът на скобата се състои от пластмасов корпус. Вътре в корпуса има пружина във формата на конус. За да свържете проводниците, те първо се усукват в сноп, след което върху тях се завинтва скоба. Проводниците се свързват, като се държат с пружина. Кръстовището не изисква допълнителна изолация, тъй като тялото на капачката е направено от изолационен материал.
