Как правилно да инсталирате и свържете полилей на тавана

Таванното осветление, наречено полилей, е основният източник на осветление в много жилищни райони. Вижте статията как да изберем правилната лампа узрял. Полилеят обикновено се намира в средата на тавана, така че потокът от светлина да се разпределя възможно най-равномерно. Полилеите се фиксират или чрез окачване на кука, или с помощта на специални дюбели по метода на твърдо закрепване, като в този случай има два варианта за инсталиране на полилея:

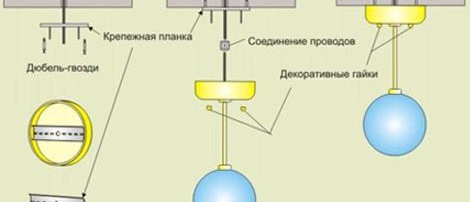

1. Прикрепете специална лента, която ще бъде включена в дизайна на полилея, където захранващите проводници са свързани към тавана. Тази щанга трябва да бъде направена по такъв начин, че да може да се отстрани чрез развиване на двата винта с декоративна глава. След като прикрепите лентата към тавана, свържете захранващите проводници, поставете корпуса на полилея и затегнете винтовете.

Таваните в апартаменти в стар стил често имат големи дупки, в които преди това е била монтирана кука за окачване на полилей. В този случай ние просто леко изместваме точката на закрепване на специалната щанга, така че отворът на куката да бъде затворен от тялото на полилея след монтирането му.

Така се инсталират популярните в момента бюджетни опции. Препоръчително е да инсталирате полилея не сам, а заедно, като използвате стабилна стълба.

2.Тежките полилеи са прикрепени малко по-различно, в които често може да се постави понижаващ трансформатор. Как правилно да инсталираме полилей на тавана на този дизайн, ние също ще разберем сега. Дизайнът на такива полилеи се състои от две части - външен панел с различен брой украсени декоративни електрически патрони и масивна основа с баласти (което обаче не е толкова често срещано през последните години) и понижаващ трансформатор , Първо, с помощта на три или четири дюбела, фиксираме основата към тавана.

След това свързваме два захранващи проводника. Захранващите проводници са свързани към контактите на клемния блок, свързани към трансформатора (или по-скоро неговата първична намотка). Такива контакти са лесно разпознаваеми визуално, тъй като проводниците във вторичната намотка са много по-тънки. Ако има трети заземяващ проводник, трябва да го свържете към полилея. След това поставяме външния панел върху основата и го фиксираме със специални винтове с декоративни глави.

И в двата случая преди монтажа е необходимо да се премахнат всички лесно чупливи части - електрически лампи, дифузори, кристални рефлектори. След като инсталирате и свържете полилея, можете безопасно да завиете или поставите електрически лампи, за да проверите тяхната работа във всички съществуващи режими на работа. Последното нещо е да инсталирате всички лесно чупливи и чупливи части.

Може би най-лесният начин за инсталиране и свързване на висящ полилей на кука. След като полилеите са монтирани на куката, трябва само да свържете захранващите проводници, да повдигнете декоративната капачка, която скрива електрическата връзка и куката, и да фиксирате здраво капачката в това положение.След това можете свободно да завинтите електрическите лампи и да проверите тяхната работа. Накрая тук се монтират и чупливи и чупливи части.

Как правилно да свържете проводниците към таванния полилей

В стаи, проектирани в добрите стари съветски времена - било то "Ленинград", "Сталинка", "Хрушчов" или други видове апартаменти - полилеите, като правило, се свързват много по-лесно, отколкото в помещенията на новите модерни сгради. В края на демонтажа на стария полилей в средата на тавана обикновено има дупка за куката и няколко проводника, излизащи от нея или близо до нея. Ако премахнем капака на двупозиционния превключвател, който обикновено се намира на стената, виждаме също, че той е свързан към същия брой проводници, които излизат от дупката в тавана (най-често това са три проводника). Вижте нашата статия Как да инсталирате и свържете превключвателя отворено и скрито окабеляване.

Ако на стената има превключвател с един ключ, третият проводник винаги трябва да е някъде наблизо, просто поставен настрани и изолиран. Най-вероятно това означава, че в разглобения полилей имаше само един режим на осветление и той беше свързан от три проводника, стърчащи от тавана, само два. В старите апартаменти само два проводника често могат да стърчат от тавана в коридора, спалнята, кухнята, банята и тоалетната. Това означава само, че няма опции и ще трябва да свържете полилей с един режим.

Въпреки това повечето полилеи, произведени в Съветския съюз, работят с три режима на осветление:

1. Режим на слаба светлина - когато свети само централната лампа. Ако в лампата няма средна лампа, свети по-малката част от страничната лампа.
2. Режим на умерено ярко осветление - когато централната лампа не работи, но страничните лампи са включени. При липса на централна лампа в лампата, повечето от страничните лампи светят.
3. Режим на пълна яркост - когато всички лампи работят на пълна мощност.

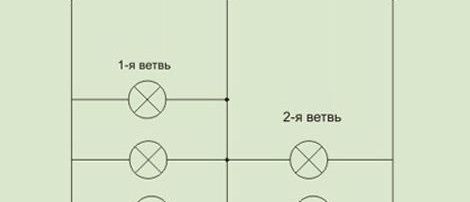

Тримодовият полилей основно се състои от две захранващи устройства, всяко от които съдържа група електрически устройства, свързани помежду си паралелно. Между другото, един от трите проводника, излизащи от полилея, е общ за останалите. Ако има напрежение между един от другите два проводника и общия проводник, и двете групи започват да работят.

Ако мрежата е еднофазна, напрежението е между работната нула и фазата. В случай на постоянно свързване на общия проводник на полилея към работната нула и захранването на едната фаза през двоен превключвател към другите два проводника, така осъществената връзка може да се счита за правилна. Ако има постоянна връзка на общия проводник на полилея с фазата, докато работеща нула се подава през превключвателя към другите два проводника, полилеят също ще работи с такава връзка, но такава връзка не може да се нарече правилна , тъй като е възможно човек да пострада от ток при необходимата смяна на изгорелите лампи, както и на неработещия ключ.

Следователно основното е да се намери общ проводник между трите проводника, излизащи от тавана. Как да се направи? Можете да разгледате най-ефективните начини:

Най-лесният начин е внимателно да разпръснете проводниците отстрани, след което да завъртите двата ключа на превключвателя в състояние „включено“. С помощта на индикаторна отвертка последователно докоснете оголените краища на всеки от трите проводника.Ако светлината в отвертката свети на два проводника, а третият липсва, тогава може да се приеме, че окабеляването е извършено правилно, а третият проводник, докосвайки който светлината не светна на индикаторната отвертка, е често срещан .

За по-голяма сигурност администрацията на сайта направи си сам ремонт на апартамент в нова сграда препоръчва изключване на двата бутона на превключвателя и повторна проверка за напрежение чрез докосване на краищата на проводниците. Ако всичко е наред, индикаторът не трябва да свети никъде, защото ключът надува фазата и отваря електрическата верига.

Индикаторът може също да светне, когато докоснете края на оголен проводник, докато превключвателят е изключен и включен. Това може да означава както неправилно окабеляване, така и факта, че проводникът е общ.

Ако вече имате подобни проблеми, по-добре е да използвате други средства за намиране на общата нишка, което може да изглежда малко по-сложно, но ще бъде по-надеждно. Например, можете да използвате мултицет, специално измервателно устройство. Необходимо е уредът да се постави в положение, в което се измерва променливото напрежение и да се постави поне един от бутоните на превключвателя в работно положение.

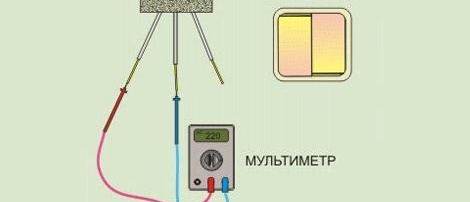

След това с върховете на мултиметъра докосваме оголените краища на проводниците. Огъваме два проводника настрани, без да ги прескачаме, прехвърляме ключа на превключвателя в състояние „изключено“, а другият в състояние „включено“. Напрежението между двата огънати проводника трябва да изчезне.

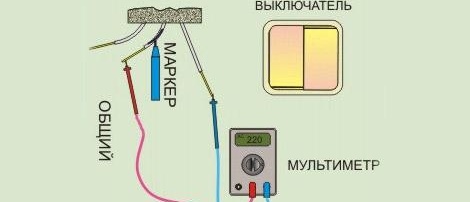

Докосваме останалия трети проводник с една от сондите на уреда, а с другата сонда последователно докосваме краищата на двата огънати проводника. Там, където има напрежение на допир, това ще бъде обща нишка. Тя трябва да бъде маркирана по специален начин.

Остава само да се намери общ проводник на полилея.За да направите това, трябва да завиете крушките и последователно да измервате съпротивлението между краищата на трите проводника, излизащи от полилея, с мултицет. По този начин трябва да намерите два проводника, между които ще има най-голямо съпротивление. Нито един от тях не може да бъде общ, тъй като само третият проводник в този случай е общ проводник.

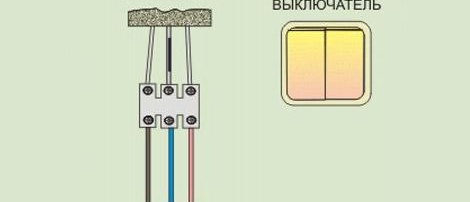

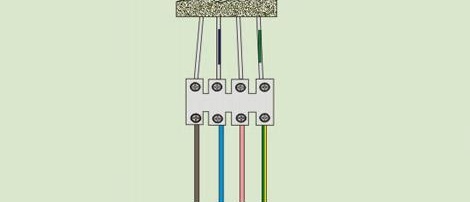

След като идентифицирате общия проводник, можете правилно да свържете полилея. Първо, изключете напълно напрежението в апартамента и го свържете с клемен конектор (вижте нашата статия начини за свързване на електрически проводници) проводници за полилей с подаващи краища, стърчащи от тавана.

Ако полилеят има допълнителен четвърти проводник (обикновено има жълто-зелена изолация и е заземен), тогава такъв проводник не е свързан никъде и е просто изолиран. Проверяваме работата на лампата след подаване на напрежение. Ако всичко е направено без грешки, полилеят трябва да работи добре.

В модерните стаи от тавана често излизат не три, а четири проводника, а четвъртият проводник е заземен. Такава жълто-зелена жица е свързана с тялото на лампата чрез жица със същия цвят, излизаща от нея. Проблеми могат да възникнат, ако и четирите проводника, излизащи от тавана, са с един и същи цвят - тогава трябва да намерите и заземяващ проводник.

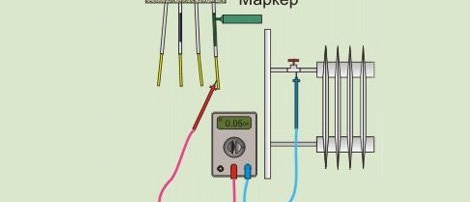

За да направите това, първо трябва да изключите интро машината на щита. След това достатъчно дълго парче проводник, чийто един край е оголен и лишен от изолация, се свързва към сондата на мултицета, докато другият му край, оголен и оголен от изолация, се навива на вентила на небоядисаната част на уреда. батерия. Поставяме мултиметъра в режим на измерване на съпротивлението и последователно проверяваме четирите проводника със сонда.Там, където мултиметърът ще покаже съпротивление (което винаги ще бъде много малко), има заземяващ проводник.

Как да свържете полилей с дистанционно управление, на дистанционно управление.

Може би най-модерните домашни осветителни тела са полилеите, които са оборудвани с дистанционно управление. Дизайнът на такъв полилей обикновено се състои от няколко лампи (често LED) и контролер, който е контролно устройство. Такива лампи, между другото, могат не само да изпълняват осветителна функция, но и да служат като таймер или многопрограмно цветно и музикално устройство.За управление към тях е специално прикрепено дистанционно управление. За някои забравливи хора обаче това на пръв поглед неоспоримо предимство може да се превърне в недостатък, тъй като постоянно забравят и губят дистанционните управления, докато се местят от стая в стая.

Поради това някои полилеи са оборудвани с две дистанционни управления - всъщност дистанционно управление и фиксирана основа, която изпълнява функцията за търсене. Монтира се фиксирано основно табло и се свързва към стената вместо ключ. Струва си да използвате функцията за търсене и "изгубеното" дистанционно управление бързо ще бъде намерено благодарение на звуковия зумер, вграден в неговия дизайн.

Сега нека разгледаме по-отблизо как правилно да свържете полилей с дистанционно управление към проводници и превключвател, след което да видим как да инсталирате полилей на тавана. Доста лесно, полилеи с едно дистанционно управление се свързват към мрежата в стари апартаменти. Заземяването не е необходимо да се свързва, просто свържете общия и един от другите два проводника. Проводникът, който не е свързан, трябва да бъде огънат настрани и добре изолиран.

Нови апартаменти с четири проводника, стърчащи от тавана, също изискват заземяване за корпуса на арматурата.Стенният превключвател може да бъде оставен на място, ако все още е включен, или напълно премахнат. Ако са премахнати, двата проводника на мястото на превключвателя трябва да бъдат свързани един към друг.

Ако обаче има и фиксирано дистанционно управление, тогава всичко също не е толкова трудно. За нормална работа стационарната конзола изисква напрежение от двеста и двадесет волта, поради което е необходимо да й се осигури такава мощност. Първо трябва да изключите захранването на таблото, да демонтирате стенния превключвател, внимателно да разпръснете краищата на проводниците, към които е свързан този превключвател, отстрани.

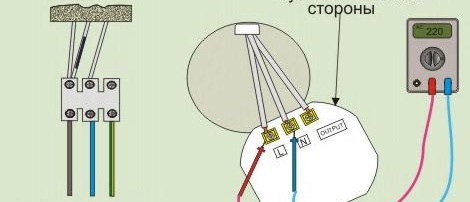

След това на тавана те свързват общия кабел към един от двата останали проводника (естествено, но не и заземителния проводник) и захранването се включва. Между оголените краища на свързаните проводници трябва да се появи малко напрежение, което може да се измери с мултицет.

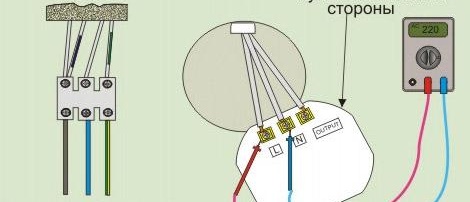

Свързваме проводниците, между които се появява напрежението, към клемите N и L на стационарното дистанционно управление и свързваме останалия проводник към клемата „изход“ (но може да бъде обозначена по различен начин, за това трябва да прочетете инструкциите, които елате с полилея). Ако има PE терминал, не е необходимо да се свързва никъде. Един от проводниците е свързан към таванния проводник с двойно захранване, вторият към единичния проводник, а третият заземяващ проводник към заземяващия проводник, ако, разбира се, има такъв.

Дистанционни.

Всички полилеи с дистанционно управление съдържат електронно устройство за управление. Това устройство дава възможност за сортиране на различните режими на осветление, включване и изключване на групите, които съставляват полилея. Понякога електронните контролери се продават с дистанционни на дребно и са сравнително евтини и могат да бъдат закупени отделно от самия полилей.

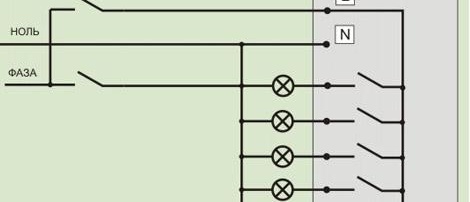

Ако промените схемата на свързване на полилеи, за да ги свържете чрез контролера, в допълнение към факта, че е възможно дистанционно да управлявате режимите на свързване, можете да подобрите функционалността на такава схема поради факта, че броят на неговите режими ще се увеличат. Ако двоен превключвател ви позволява да управлявате два клона на електрическа верига, тогава контролерът ще може да контролира средно до шест клона (и расте!). Като пример, по-долу е дадена електрическа схема на процеса на свързване на полилей, състоящ се от пет лампи.

Тъй като размерите на корпуса на полилея са малки, той може лесно да бъде скрит по време на монтажа, поне в същия отвор в тавана, предназначен за фиксиране на куката. Сега знаете как правилно да инсталирате полилей на тавана и как да свържете полилей с и без дистанционно също е ок. Помня:

Всички работи, по време на които е необходимо да се докосне оголеният край на проводника, се извършват при липса на напрежение!
