Разпределение на електрически кабели в групи в четката

Всеки модерен апартамент, селска къща или вила има домакински уреди и инженерно оборудване, които консумират голямо количество електроенергия. В науката за електрическите явления, използването на електричество за практически цели, е обичайно такива потребители да се наричат ​​товари. Компетентното разделяне на групи електрически кабели в апартамент с входно напрежение 380 или 220 волта ще спомогне за увеличаване на удобството при работа с електрическата мрежа.

Разделяне на електрическото окабеляване на групи

Поради използването в жилищата на голям брой електрически уреди като перални машини, климатици, бойлери, различни аудио и видео оборудване, натоварването на съвременното електрическо окабеляване се е увеличило. Кухнята заема първо място в къщата по отношение на концентрацията на домакински уреди - електрическа печка, хладилник, микровълнова фурна, съдомиялна машина, бойлер, електрическа кана и много допълнително оборудване, което консумира голямо количество на електричество.

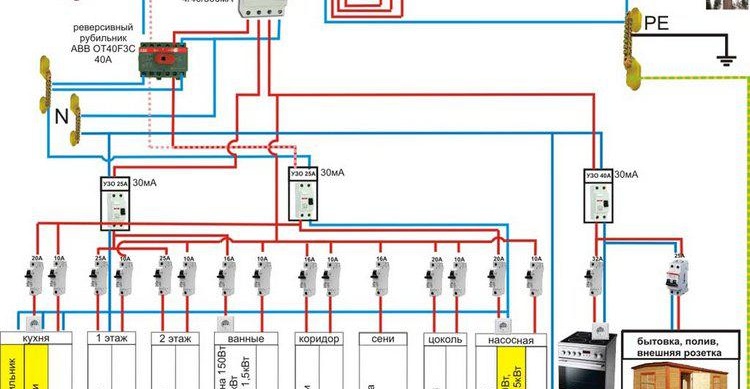

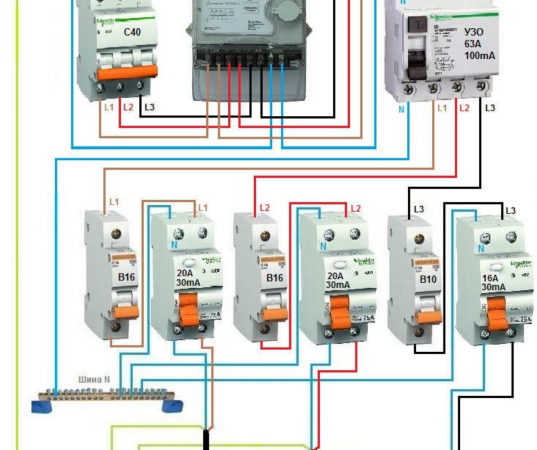

Например трифазен вход (380 V) и за да се избегне претоварване, всички фази трябва да са равномерно разпределени. В противен случай напрежението на фазовите проводници ще се различава едно от друго нагоре или надолу. В случай на еднофазно захранване, равно на 220 V, спадовете на напрежението в диапазона от 150 до 280 V могат да повредят електрическите устройства.

Освен това при такава работа има увеличение на потреблението на електроенергия за оборудване, което не е защитено от мрежови пренапрежения. Ето защо е много важно правилно да се разпределят натоварванията по фази.

За да се разпредели натоварването и да се осигури защита и безопасност по време на работа, окабеляването е разделено на групи. Този метод ще ви позволи отделно да управлявате захранването на отделни устройства или набор от електрически консуматори. Този метод е удобен по време на ремонтни дейности, тъй като можете да изключите желаната група мощност. При различни аварийни ситуации - съседите бяха наводнени, пирон беше неуспешно забит в стената, което повреди окабеляването. Като изключите аварийното устройство, можете да продължите да използвате останалите линии.

Препоръки за разделяне:

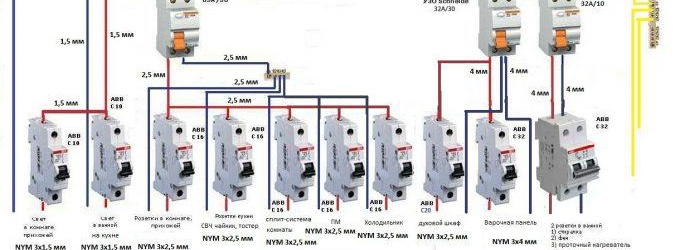

• Големите домакински уреди, които действат като мощни консуматори на енергия, се монтират отделно с монтиране на прекъсвач в разпределителната кутия. Това оборудване е електрическа готварска печка, електрическа фурна, електрическа кана, бойлер, климатик, пералня.
• Група гнезда, всяка стая - хол, спалня, детска стая, офис - се препоръчва да се направят отделни блокове.
• Кухнята е много натоварена част от всяка къща, където контактите също трябва да бъдат разделени.
• Осветителната система е направена в отделен блок, ако е възможно, е по-добре да направите осветлението на всяка стая отделно.
• Санитарният възел, който е включен в най-опасната точка на помещенията според системата за електрическа безопасност, където има висока влажност, също трябва да се извършва от отделна група.

Преди да започнете да разделяте окабеляването на групи, трябва да съставите план на стаята с маркирани места за контакти и мощни домакински уреди, лампи и ключове. Като знаете предварително кои точки на електрическо свързване ще бъдат засегнати, можете да избегнете допълнителни промени в окабеляването.

Всички изходи и светлини се изчисляват от електрическия товар на този ред. В случай, че мощността на всички свързани единици надвишава допустимата граница за тази система, блокът се разделя на две или, ако е необходимо, на няколко линии.

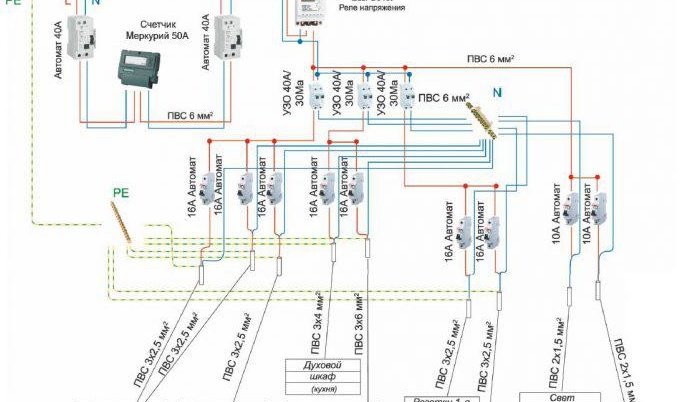

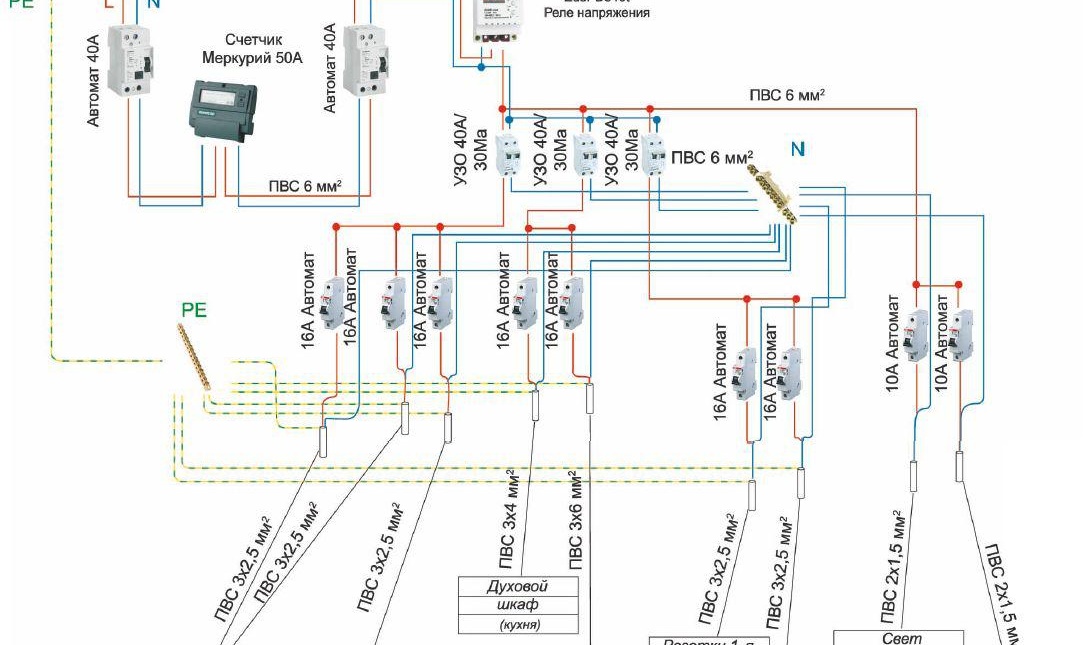

В помещения с висока влажност се монтира защита от диференциален ток от 10 mA. Най-подходящите устройства за монтаж са прекъсвач в комбинация с DDR или сложно защитно устройство, което изпълнява защитните функции на две устройства. Защитава захранваната верига от претоварване, токове на късо съединение като кабелни комбинации с автоматични машини:

1. За останалите линии е монтирана диференциална защитна система за ток на утечка 30 mA.
2. Осветлението се осъществява чрез кабел със сечение 3х1,5 мм2, автоматична защита 10 А.
3. Фасунгите се правят най-добре с кабел 3x2,5 mm2 и защита от прекъсвач 16 ампера.
4. Консуматорите с мощност над 3,5 kW - електрически фурни, електрически печки се свързват директно към електрическия кабел с монтиране на автоматичен превключвател с необходимия калибър.

онлайн калкулатор, изчислете сечението на жицата.

Изберете прекъсвачите и секцията, захранващите проводници трябва да са в по-натоварена фаза. Неравномерното разпределение на фазовото натоварване и асиметриите, които не са взети предвид при разпределението на текущото натоварване, водят до сериозни грешки при избора на секции на проводника, което води до претоварване на електрическата система - прегряване, повреда, риск от повреда. . При закупуване на електрически кабел се препоръчва да изберете проводници с индикатори за пожарна безопасност.

подробно, относно монтажа на апартаментния щит.

Метод за изчисляване на електрическата мощност

За разпределение в групи окабеляване при проектиране на електрически мрежови вериги в апартаменти, селски къщи, вили, летни вили и други малки обекти, в които напрежението не надвишава 15-25 единици. Използва се елементарен и ефективен метод за изчисление с помощта на таблици на Microsoft Excel. Резюмето трябва да включва следната информация:

• име на зареждане;
• мощност на напрежението;
• броя на товарите;
• индикатор за използваната мощност;
• скорост на заявка;
• себестойност

След въвеждане на всички данни, системата автоматично ще преизчисли номиналната електроенергия и номиналната мощност.

Прости правила, които се препоръчват да следвате, за да попълните таблицата:

1. Трябва да въведете списък на товарите, налични в инсталацията, или устройствата, които се планира да бъдат инсталирани. Грамотността на съставянето на таблицата зависи от внимателния подбор и показателите на данните, които се въвеждат в таблицата.
2. Принципът на създаване на таблица не е сложен - всички товари в жилищното пространство трябва да бъдат събрани в групи, електрическата мощност се изчислява за всяка група отделно. Използвайки този метод, ще бъде по-лесно да разпределите мощността между фазите.
3. Всички изчислителни показатели в таблицата трябва да бъдат взети от паспортните данни на единиците.
4. Важно е да се вземе предвид разликата между разпределението на токовете при еднофазни и трифазни товари. Следователно еднофазно натоварване натоварва една фаза, при трифазно натоварване токовете са равномерно разпределени в трите фази. Изключение правят показателят за използване на капацитета и показателят за търсене.

Изчисляването на еднофазно и трифазно напрежение се извършва по различни формули.

Формула за монофазен товар: I=W*1000/U/N,

където I е токът на натоварване A.

W е индикатор за мощността на електрическо устройство в kW.

U – фазово напрежение 220 V.

N е броят на устройствата, включени в групата.

Формула за трифазен товар: I=W*1000/(U*1.74),

където I е токът на натоварване A.

W е мощността на електронния блок в kW.

U - 380 V мрежово напрежение.

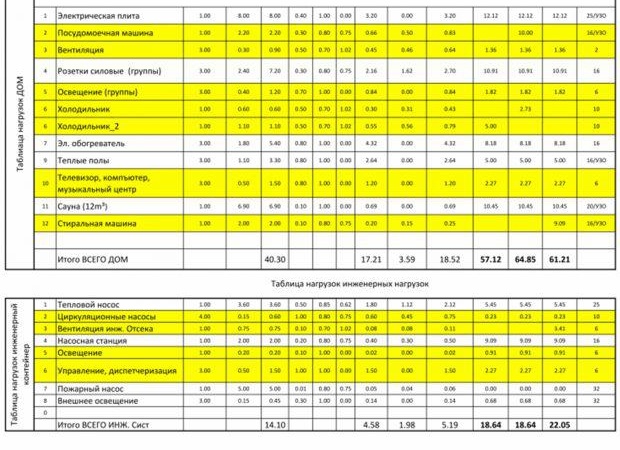

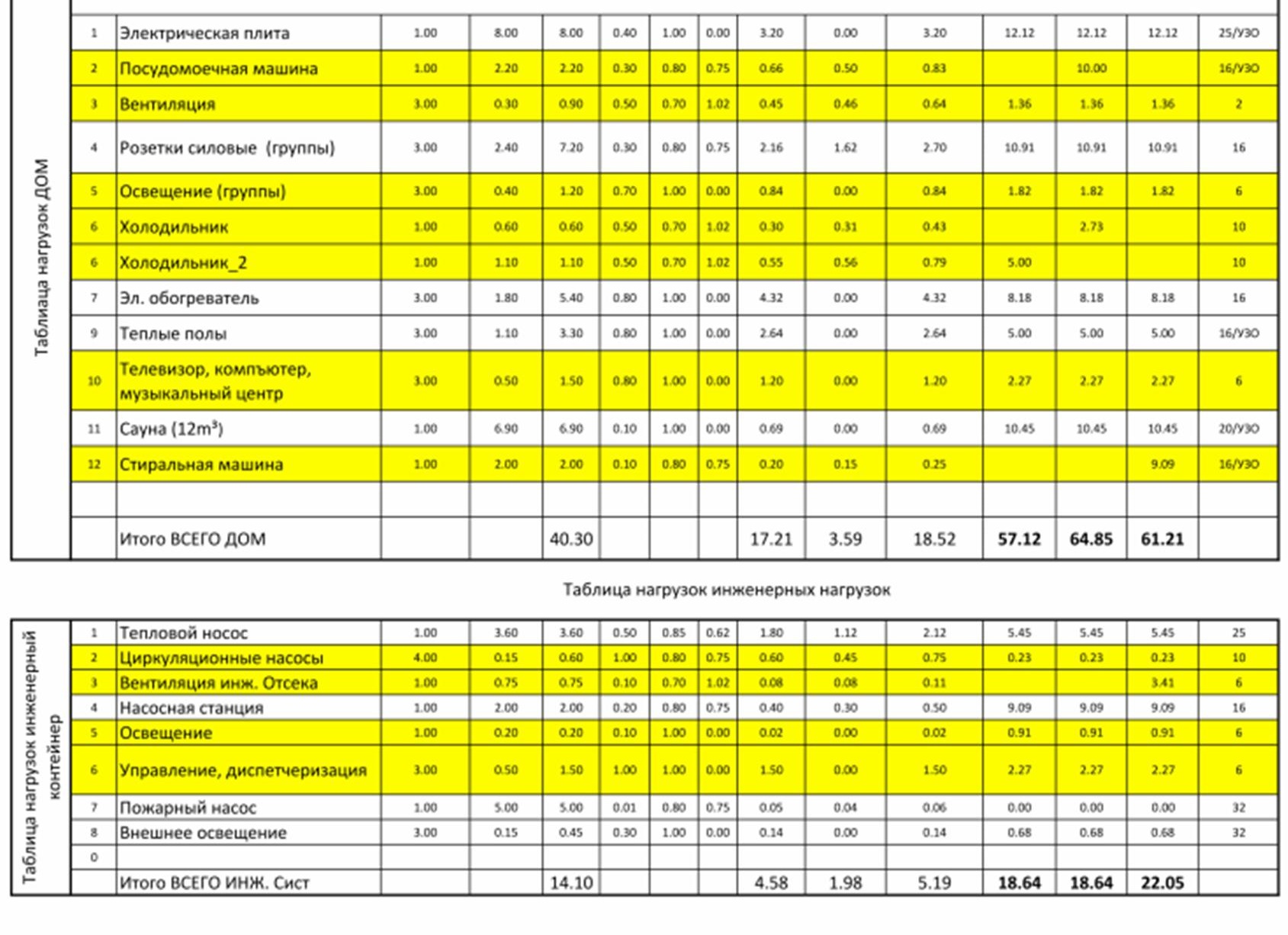

Таблица за изчисляване на необходимото сечение на проводника в зависимост от товара

Таблица на мощността, тока и сечението на материалите за кабели и проводници

Заключение

Процесът на разделяне на електрическото окабеляване на блокове ще ви позволи да разпределите мощността, като същевременно осигурите безопасна работа. Трябва да направите изчисление на текущото натоварване за комбинация от гнезда и осветление, ако е необходимо, разделете блока на 2 или повече. Като част от разделянето на електрическото окабеляване на групи ще ви е необходим голям електрически панел за 24 или 36 изчислителни модула. Освен това използвайте калкулатор за сечение на проводника.
