Как да инсталирате и свържете превключвател за скрито отворено окабеляване

Електрическите ключове са малки устройства, използвани ежедневно в ежедневието и на работа за управление на различни източници на светлина. Помислете какви видове превключватели са.

Видове ключове

Има много видове ключове, които се различават както по външен вид, така и по степен на защита от влага и прах. Тези свойства са обозначени на повърхността на всяко електрическо оборудване с 2 цифри и 2 латински букви IP. Например ключовете със степен на защита IP 20 са подходящи за затворено пространство, моделите IP44 за душ кабина, IP65 и съответно следните модели.

Димери

Понякога вместо стандартен ключ се използва устройство с функция за плавна промяна на интензивността на осветлението (димер). На предната му страна, вместо бутон, има кръгла писалка или 2 сензорни бутона: „по-малко“ и „повече“. Обхватът на такова устройство е ограничен - работи само в комбинация с лампа с нажежаема жичка.

Таймери

Таймер - вид електронно устройство, оборудвано с вграден таймер, което ви позволява автоматично да контролирате осветлението. Причините за използването на таймери са много разнообразни: от осигуряване на оптимално осветление за стайни растения, до създаване на илюзията за "присъствие" на собствениците на къщата в реалното им отсъствие, за да се избегне влизането в апартамента от крадци - "взломджии". ”.

Дистанционни превключватели

Това са електронни устройства, които могат да се управляват дистанционно с помощта на специално дистанционно управление. Те са чувствителни към всяко инфрачервено дистанционно управление (от телевизори, музикални центрове и друго оборудване). Използват се предимно от хора с увреждания, което значително улеснява техния живот и този на близките им.

Чрез превключватели

За управление на електрическото осветление от две или повече точки, в помещения с голяма площ и наличие на няколко врати, масово се използват кръстати или проходни ключове. Диаграмата по-долу показва една от възможностите за свързване на такива ключове за стая с два входа и изхода. Сега нека да видим как изглежда схемата на свързване на превключвателя.

Можете да контролирате осветлението на всеки от тях. Превключвателите с проходни отвори нямат ключ със строго фиксирана позиция "включено-изключено", за разлика от конвенционалните превключватели. Той може постоянно да се променя, което често води потребителя до недоумение.

Схема на свързване за едно кръстосано устройство и две проходни устройства (3-точков контрол)

Кръстосаният превключвател (№ 2 на фигурата) е двоен превключвател.Когато се използва едновременно с конвенционален превключвател за преминаване, става възможно да се контролира осветлението на просторна стая от три или повече точки, което е по-удобно, ако има няколко входа и изхода.

Монтаж на две напречни устройства и две проходни устройства (управление от четири или повече позиции)

Индикаторни превключватели

Превключвателите, оборудвани с индикатор, са относително практични на тъмно. Благодарение на тях потребителите вече не трябва да търсят скъпоценния ключ в пълен мрак. Индикаторният превключвател е като вид фар в нощта.

Условно класиране по ценови групи

Електрическите контакти и ключове могат да бъдат класифицирани в три ценови групи.

А. Икономична класа

Тази група включва евтини домакински уреди, произведени за широката публика, в производството на които се използват материали с доста съмнително качество. Устройствата, произведени в Китай, са направени от по-висококачествени суровини и изглеждат по-представителни. Качеството на изработка обаче не е обнадеждаващо за нито едно от двете. При активни условия на експлоатация техният експлоатационен живот е малък.

Б. Контакти и ключове от среден клас

Те са по-надеждни и висококачествени продукти, произведени от най-качествени материали и по съвременни технологии. Купувачът е привлечен от външния вид на продукта, но цената донякъде го възпира.

В. Висок клас контакти и ключове

Продукт от категорията "елит". Като цяло се различава от продуктите от "среден" клас само по външен вид. Като суровина често се използват естествена кожа и ценно дърво, както и полускъпоценни камъни.

Как да инсталирате и свържете превключвател за отворено окабеляване

A. Автоматични прекъсвачи с открито окабеляване

Такива превключватели се състоят от два компонента: вътрешен механизъм и изолиращо покритие. Те са разположени директно върху повърхността на стената, като се използват кутии за гнезда.

Работата по инсталирането на устройството започва с инсталирането на кутия за гнезда, която е диелектрична подложка. С помощта на дюбели, винтове, винтове или самонарезни винтове (в зависимост от вида на повърхността) платформата е здраво закрепена към стената. След това механизмът на превключвателя се довежда директно до контакта, през специални отвори. Накрая краищата на проводниците се закрепват към клемите.

Върху изолационния капак производителят на устройството е проектирал предварително и пробил специален отвор, своеобразен прозорец за влизане на проводника. Капакът, в допълнение към изолацията, която също така придава правилен естетичен вид на превключвателя, се монтира на място и се фиксира с ключалки или винтове. В края на работата поставете ключовете (ключ).

Целият процес на инсталиране на прекъсвача трябва да се извърши при напълно изключени условия!

Как да инсталирате и свържете превключвател за скрито окабеляване

B. Вградени превключватели

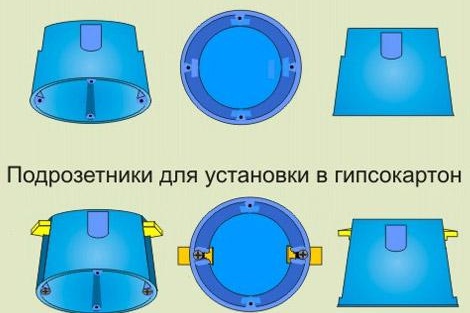

Монтирането на ключове от този тип се извършва с помощта на кутии за гнезда, които приличат на плитки очила (снимка).

В стената, с помощта на специален инструмент (корона), се прави вдлъбнатина. В гипсокартона се изрязва обикновен кръгъл отвор с размерите на изходна кутия. Скобите ще ви помогнат да фиксирате устройството здраво в кухината. Всичко е описано по-подробно в статията.скрито окабеляване под мазилка, къртене и полагане на резби.

Ако превключвателят трябва да бъде поставен в тухлена, гипсова или бетонна стена, за закрепване на устройството ще е необходим хоросан на основата на гипс. Кутиите за гнезда трябва да се „настанят“ в стената равномерно, без изкривявания, което ще осигури тяхната непрекъсната работа за дълго време.

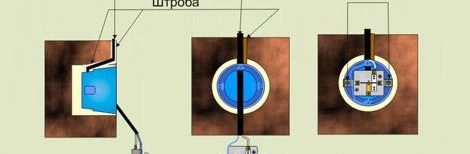

Следващият етап от работата е да се вкопае в повърхността на стената, към гнездото, канали (строби). Стробоскопът трябва да е достатъчно дълбок, за да скрие захранващия проводник. Полагането на проводника в жлеба трябва да бъде направено така, че когато излезе от него, дължината на краищата на проводника да остане поне 10 см, колко ще отнеме за по-нататък свържете кабела към клемите на превключвателя. Единият край на проводника се свързва към гнездото със специални винтове (ако стената е гипсокартон) или с помощта на метални дистанционни елементи, включени в конструкцията на механизма (единственият начин при инсталиране на стар метален гнездо).

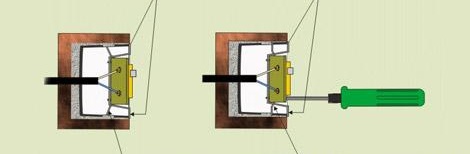

Инсталиране на изход от стар стил

Затегнете винтовете, които разделят дистанционните елементи, като използвате отвертка. Когато е разгънат, превключващият механизъм е здраво фиксиран с дистанционни елементи. За да се осигури надеждно закрепване, трябва да се спазва следното условие: предните ограничители на устройството трябва да припокриват ръбовете на гнездото, т.е. да са малко по-широки. В края на работата отгоре се поставя капак и се монтират ключове. Инсталирането е завършено.
