Електрическо окабеляване на тавана на къщата

Всеки ден таванските помещения се използват все повече за организиране на комуникации, особено за електрическо окабеляване. По принцип целта на оборудването на тавана с окабеляване е да се спестят материали, тъй като не изисква закупуване на допълнителни декоративни материали за скриване на кабели. Но за устройството на такава комуникационна система трябва да знаете как да направите окабеляването на тавана, какъв материал да използвате и какво да имате предвид при работа.

Необходимо ли е това окабеляване?

В по-голямата си част таваните са направени от запалими материали, основният от които е дърво, тъй като се използват системи за ферми. Тази популярност се дължи на ниската цена, лекото тегло и лесната инсталация. Дори като се вземе предвид масата на защитните съединения, дървото никога няма да престане да бъде запалимо.

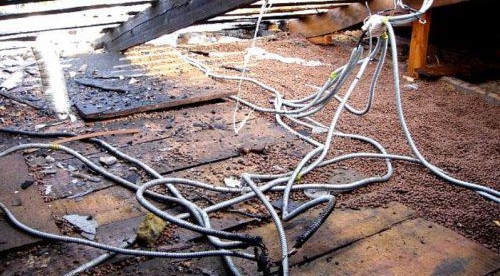

Освен това таваните обикновено са пълни с прах, което лесно може да причини пожар, ако окабеляването не е направено правилно.

И разбира се, не забравяйте за различни насекоми и гризачи, които обичат да гризат изолацията на проводника. А както знаете, счупените изолации са основната причина за къси съединения и пожари. И в същото време на тавана има много неща, които са лесно запалими.

В крайна сметка, предвид многото негативни аспекти на тавана, по-добре е да не правите окабеляване там, защото има голям риск от пожар.Но въпреки това мнозина все още осъзнават това, защото подобна стъпка ви позволява значително да спестите от декоративни покрития, елиминира ненужната инсталационна работа, изгонвайки тавани, стени и подове.

Също така, често окабеляването на тавана на къщата обикновено се извършва за захранване с електричество от въздушни електропроводидомашен щит. Няма начин да избегнете използването на тавана.

Като цяло подреждането на окабеляването на тавана не е много добро решение, но ако не можете без него, тогава трябва да свършите цялата работа правилно, като вземете предвид всички характеристики и предпазни мерки и за това трябва да проучите методи на подреждане и неговите основни правила.

Видове електрически кабели

При оборудването на таванско помещение е възможно да се използват два вида окабеляване:

1. Отворен, трябва да е направен от медни проводници.
2. Затворен, изработен от алуминиеви проводници с изолация и монтиран в незапалими материали

Откритите електрически кабели се полагат през стоманени тръби или върху изолационни ролки.

Друг добър вариант би било опъващото окабеляване върху въжетата, но може да бъде оборудвано само с таванска височина над 2,5 метра, а те са изключително редки, ако все още съществуват.

Отвореното окабеляване включва проводници с незапалима обвивка. Този тип окабеляване може да се изтегли навсякъде.

Скрито електрическо окабеляване може да се направи в стените, таваните от огнеупорни материали на произволна височина. Но неговото подреждане не се препоръчва, с изключение на тавански помещения, изработени от огнеупорни материали.

Какви материали да използвате за работа

Сега си струва да разберете кои конкретни нишки трябва да използвате.

1. Като се има предвид високата пожарна безопасност на тавана, не може да се използва алуминиево окабеляване.Единственото изключение е входният кабел (при условие че дължината му не надвишава 5 метра).
2. Следователно трябва да се използва само медна жица.

Тези изисквания са посочени в PUE (правила за инсталиране на електрически инсталации). Препоръчваме ви да използвате този набор от правила за всички работи с електричество.

В същото време отбелязваме, че не всеки меден проводник е подходящ, изборът му трябва да се подхожда възможно най-отговорно. Могат да се използват само проводници с незапалима изолация с нисък дим. За да опростите задачата, маркирайте така:

1. NG.
2. NG-LS

Добър вариант би бил и нов тип кабел с изолация, която предпазва от гризачи. Съдържа токсични вещества, които ги плашат. Но трябва да се отбележи, че такава изолация също е вредна за хората, така че не може да се използва в жилищни помещения.

И сега си струва да разберете как сами да направите окабеляването на тавана.

Ел.инсталация

Както вече споменахме, инсталацията може да се извърши по няколко начина, а именно:

1. През тръбите.
2. на изолирани ролки.
3. по затворен начин.
4. канап начин

Нека да разгледаме характеристиките на всеки.

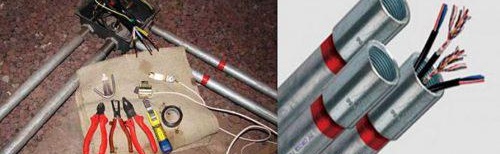

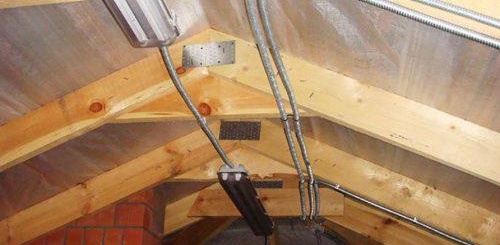

Устройство за окабеляване на тавана от тръби

Това е най-безопасният вид електрическа инсталация на тавана. Предвид националните стандарти на Руската федерация, за подреждането на мрежата е необходимо да се използват метални тръби с дебелина най-малко милиметри. Европейските стандарти позволяват използването на незапалими пластмасови тръби.

Помислете за някои характеристики на системата:

1. Тъй като при полагане на отворено окабеляване е необходимо да се предотврати навлизането на прах в областта на проводника, което може да причини пожар, за подреждането се използват плътни резбови връзки в съединителните кутии.
2. Основният фактор е плътността на връзките.
3. Тръбите без съединения могат да се използват в помещения без прах.
4. Когато монтирате тръбите, те трябва да бъдат поставени под ъгъл, така че влагата да не се натрупва в тях.
5. Свързването на проводници от различни материали се извършва в разклонителни кутии чрез компресия или заваряване.
6. Изключете устройствата, захранването трябва да бъде инсталирано на входа на тавана, а не вътре.
7. Преди да свържете устройствата към мрежата, е необходимо да проверите наличието на тяхното заземяване.
8. Самите тръби трябва да бъдат заземени и нулирани.
9. Монтажът се извършва върху дървена повърхност на всякаква височина.

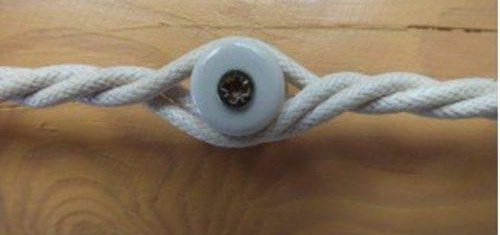

ролков водач

В този случай се използва отворен монтаж с тел, прикрепен към подготвените ролки. За този тип устройства е желателно да се използват кабели против гризачи. Сред основните характеристики на инсталацията:

1. Разстоянието между доставените ролки не трябва да надвишава 60 сантиметра.
2. Директно между проводниците разстоянието не надвишава 5 сантиметра.
3. Когато телта влезе в контакт с дървена повърхност, се осигуряват уплътнения от незапалим материал с дебелина 1 сантиметър.
4. Използва се метална втулка за прекарване на кабела през преградите, така че да няма контакт с дървото.

Една от разновидностите на оформлението на макарата също е верижното окабеляване, сред неговите характеристики:

1. Това е кабелно устройство, което не е защитено с изолатор. Той е фиксиран на височина най-малко 2,5 метра от земята.
2. Подпорите са разположени на разстояние 5-6 сантиметра една от друга.
3. Разстоянието между жиците е 5 сантиметра.
4. Самите ролки са закрепени върху отделно подредени дъски, закрепени върху гредите.

Скрито окабеляване

Сега нека да преминем към последния тип и да разгледаме неговите характеристики:

1. Както вече споменахме, този тип се използва само в тавански помещения, изработени от незапалими материали.
2. В този случай е необходимо да има слой мазилка от поне един сантиметър.

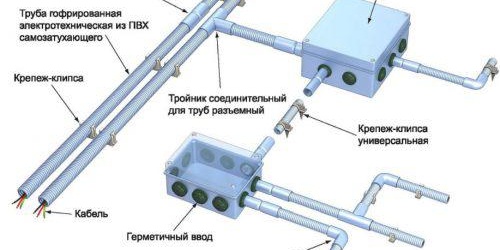

3. Самите кабели са положени в (гофрирани) тръби, което значително улеснява последващите ремонти на окабеляването.
4. Всички видове окабеляване и връзки се извършват стриктно в запечатани съединителни кутии.

В същото време отбелязваме, че свързването на кабели с усуквания е строго забранено. Всички връзки трябва да се извършват само със скоби, скоби или други конектори, предназначени за тази цел. Препоръчваме ви също да прочетете как да инсталирате скрито електрическо окабеляване под мазилка.

Допълнителни препоръки

В някои случаи може да се нуждаете от осветително устройство, в такава ситуация трябва да следвате следните правила:

1. Всички връзки и закрепвания ще бъдат направени само плътно.
2. Средствата за защита, както и всички ключове, трябва да бъдат поставени извън тавана.
3. Ако е възможно, трябва да се използва понижаващ трансформатор.

Електромерът е инсталиран директно извън къщата. Може да бъде оборудван с автоматично и ръчно изключване.

Монтира се при нужда DDR да изгасят светлината. Такъв ключ изпълнява функцията на защита срещу непредвидени ситуации - силно изтичане на ток и др.

Заключение

Трябва да се отбележи, че дори правилно изпълненото окабеляване не гарантира безопасност, но значително намалява риска. Освен това целостта му трябва редовно да се проверява.И все пак, за вашата собствена безопасност, се препоръчва да поверите такава работа на професионалисти и е по-добре изобщо да не използвате таванското помещение за електрическо окабеляване (и ако го използвате, тогава в краен случай).

Предлагаме ви да гледате няколко видеоклипа за подреждането на окабеляването на тавана.
