Методи за свързване на електрически проводници и кабели

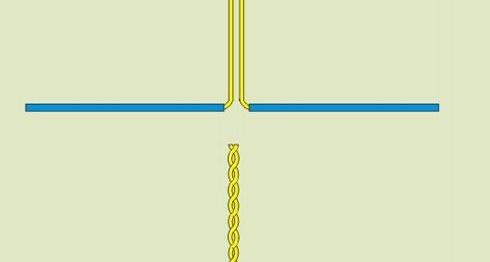

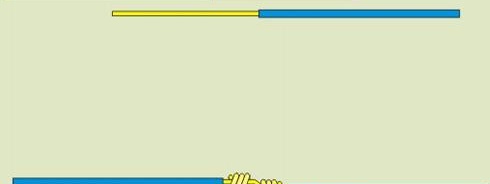

До сравнително наскоро усукването беше основното средство за свързване на проводници в битовата електрическа инсталация и често в промишлени помещения. В съвременните правила за монтаж на електрически инсталации този метод дори не се споменава, въпреки че на практика все още се използва. подробно, на всички възможни опции за свързване на многожилни проводници.

Усукване и запояване на два проводника

Много надежден контакт се осигурява от спойката, за подготовка, за която предварителното усукване е доста подходящо и дори необходимо за по-голяма контактна повърхност (тъй като електрическата проводимост на спойката е по-ниска от тази на заварените материали) и механична якост.

За запояване е необходим поялник с мощност от 60 до 100 вата. Първо трябва да премахнете изолацията от проводниците (с 4-5 см), шлайфайте ги с фина шкурка и облъчете, тоест покрийте с тънък слой спойка.

1. За медни проводници можете да използвате обикновен колофон (твърд или под формата на разтвор) или специални пастообразни или течни потоци. Колофонът без почистване и неутралните флюси не изискват допълнително изхвърляне, тъй като не причиняват корозия.
2. Не е желателно да се използва спояваща киселина и други активни потоци - техните остатъци могат да причинят корозия на проводника и дори късо съединение.
3. Има спояващи материали за алуминий, но използването им не се препоръчва.

Калайдисаните проводници се усукват, след което внимателно се запояват. Заваръчният шев трябва да се охлажда естествено, а не принудително охлаждане, което може да доведе до пукнатини във връзката. Удобно е да изолирате завършената заварка с термосвиваема тръба с подходящ размер, която при нагряване плътно покрива кръстовището. Това е най-безопасният начин за свързване. електрически проводници и кабели, медни и алуминиеви.

Друг вариант е обикновена електрическа лента, за предпочитане поне 3 слоя.

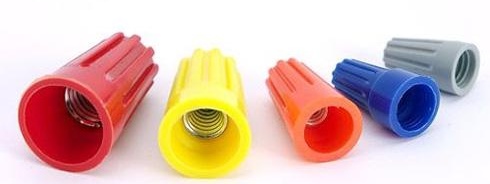

Свързване на изолационни скоби (EPI) може да се счита за модерна версия на стария обрат на преждата. Това е пластмасова кутия с анодизирана конична пружина вътре. Свързващите се проводници се оголват на дължина 10-15 mm, събират се в сноп и върху него се навива ЛПС - по посока на часовниковата стрелка, до упор. Общата площ на връзката, в зависимост от размера - от 2,5 до 20 мм². Качеството на връзката е доста високо, но малко по-ниско от винтовите клеми.

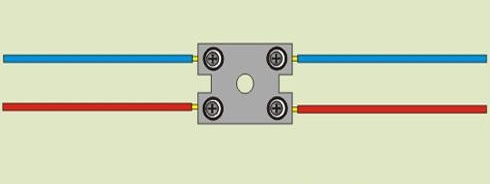

Свързване на алуминиеви и медни проводници с клеми

Винтовите клеми са най-често срещаните и често се използват в съединителните кутии. Предлага се за малки и много големи токове. Когато използвате алуминиеви нишки, трябва да внимавате при затягане на винтовете, тъй като те са меки (и понякога чупливи) и лесно се повреждат.

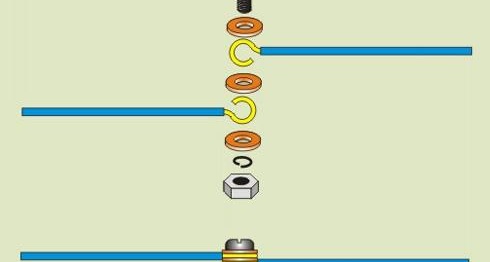

Свързващи кабели с винтове и шайби

Това е малко остаряла опция, подходяща при липса на винтови клеми с подходящ размер, осигурява подобно качество, може да се използва за свързване на алуминиев проводник към мед.

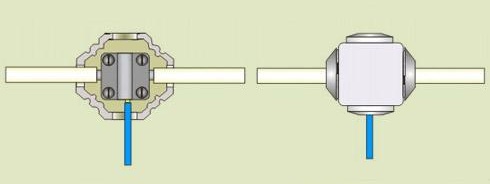

U-733 байпас яка

Това всъщност е вариант на винтовата клема, позволява да се правят разклонения от главната линия без да се отрязва.

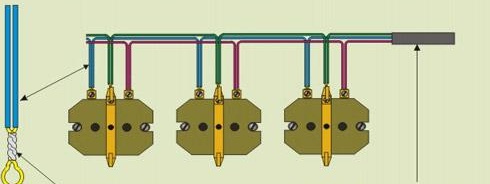

Свързване на няколко изхода с контур

В това изпълнение гнездата всъщност могат да се използват като винтови клеми, но за по-голяма надеждност връзката на проводника трябва да бъде запоена.

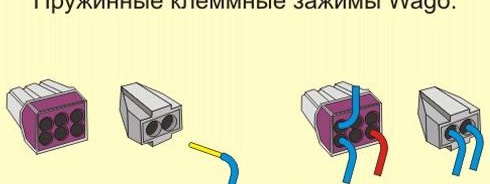

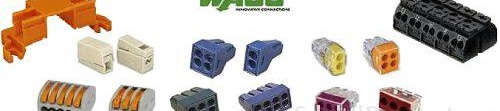

Самозатягащи се клеми Wago

Самозатягащите се клемореди позволяват свържете електрически проводници със сечение до 2,5 квадратни милиметра, тоководещият капацитет е до 24 A. Това е много бърз и технологичен метод за свързване. Декобелването се извършва само на дължина от 10-12 mm, не е необходимо усукване, изолация или дори затягане на винтове. Проводниците просто се вкарват в клемния блок. Няма да работи по този начин, за да свържете само гъвкави многожилни проводници.

Друг недостатък е, че поради по-малката контактна повърхност тази връзка все още е малко по-малко надеждна от винтова клема или, освен това, запояване или запояване.

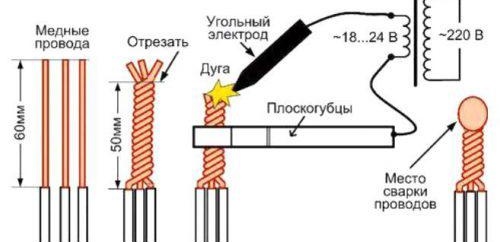

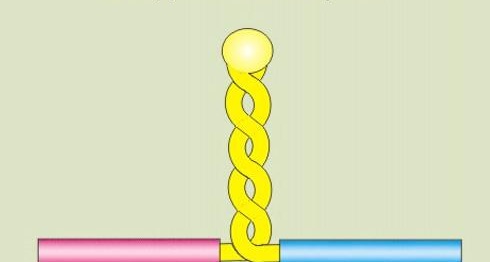

Свързване на две кабелни жила чрез заваряване

Това е най-надеждният метод за свързване, предлага перфектен контакт и много дълъг период на работа.Електрическите проводници са усукани на дължина най-малко 50 мм, медните проводници са запоени със специален въглероден електрод с медно покритие. Най-добре е да използвате инверторен заваръчен апарат, въпреки че са възможни и други опции. При заваряване на проводници, както при всяка друга заваръчна работа, е необходимо стриктно спазване на предпазните мерки.
