Как да изберем RCD за монтаж в апартамент

За тези, които се притесняват да защитят дома си от токов удар, възниква въпросът: как да изберем RCD за апартамент или къща?

Поради изобилието от такива устройства по класификация и тип, можете да купите грешното нещо и всички усилия за защита на семейството ще бъдат напразни.

Тази статия ще ви помогне да изберете това устройство.

Използването на прекъсвачи в апартамента

RCD на входа на къща или апартамент е необходим, за да се предпази от отрицателните ефекти на електрически ток върху човешкото тяло, което директно докосна живи части на електрическо оборудване или неговия жив корпус , поради повреда на отделните му части.

В допълнение, това устройство служи за защита срещу запалване на електрически кабели в случай на стареене или влошаване на изолацията на проводници и кабели.

Трябва да се има предвид, че RCD се изключва в случай на изтичане на земя, но ако вземете фазата и работите нула, това ще се счита за връзка с натоварване и изключването няма да се случи , което е изпълнено с трагедия.

Устройство за битови прекъсвачи

RCD включва:

1. Тороидална сърцевина, направена от определен клас ферит.
2. Две първични намотки (в еднофазен RCD), изработени от медна жица с напречно сечение не по-малко от номиналния ток на натоварване.
3. Вторична макара с по-фин конец и повече навивки.
4. Актуатор, предназначен да изключва захранващите контакти в случай на ток на утечка на земята.
5. Бутон за тестване със съпротивление, необходимо за тестване на работата на RCD, когато се натисне, което променя токовете във фазовата и нулевата намотка, което води до работата на механизма за изключване, усилвател на ток (в електронно управлявани RCD).
6. Калъф за устройство.

Принципът на работа на RCD без заземяване

Като цяло не се нуждае от заземителен проводник, за да работи, тъй като се използват фаза и работна нула. Тези два проводника преминават през вид токов трансформатор с управляваща намотка.

Да приемем товар от 10 ампера. Ток с такава величина ще тече през фазовия проводник към товара. И преминавайки през товара, той се връща по нулевия проводник със същите параметри. Веднага щом човек докосне тялото на котела, например, в който нагревателният елемент е изгорял и върху тялото се е появил потенциал, част от тока започва да тече през тялото към земята и разликата между токовете на фазовите и нулевите проводници се променят.

Тези оскъдни промени се фиксират от управляващата намотка и се прехвърлят към релето, което от своя страна активира механизма за отключване и изключва линията от захранването.

Какъв тип RCD е приложим в къщи и апартаменти

На въпроса какъв RCD да поставите на входа на апартамента, отговорът е прост - автоматично устройство с диференциална защита (тип AC - за променлив ток или тип A - за импулсен и променлив ток) и електромеханичен тригер, който няма нужда от допълнителен източник на енергия. Трябва да закупите устройство с добро качество, например от немската компания ABB. Тя спечели голяма популярност с качеството на своите електрически продукти и разумната си цена. Това ще даде гаранция за надеждност и безопасност.

Такива машини, в допълнение към изключване при утечка на земя, осигуряват защита срещу късо съединение и срещу консумирани свръхтокове. И вашата безопасност е на първо място!

Изчисляване на автоматична диференциална защита

Първата стъпка е да се изчисли максималния ток, който може да консумира електрическото оборудване в къщата или апартамента. Считаме общата им мощност във ватове, която е посочена на табелките на устройствата, след което разделяме мощността на мрежовото напрежение и получаваме тока в ампери.

Например: общата мощност на устройствата е 4000 вата. Делим на 220 волта и получаваме -18 ампера. Следователно машината трябва да е поне 20 ампера.

Що се отнася до тока на утечка, 30 милиампера е подходящ за обикновен апартамент. Най-често се намират в магазините за електротехника.

Ако има душ кабина за особено влажни помещения, препоръчително е да направите отделен електропровод и да инсталирате дифавтомат от 10 милиампера за по-голяма безопасност.

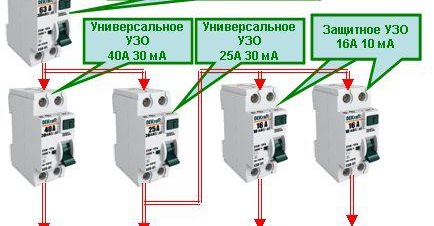

За големи домове, където цялото окабеляване може да бъде една миля или повече, RCD на входа на къщата е настроен на номинален ток от 100 милиампера и повече, тъй като при такава дължина на линията неизбежно има изтичане, което може да доведе до фалшиво задействане на RCD. След това трябва да свържете RCD в щита за всяка група поотделно с номинален ток от 30 милиампера на утечка. Това ще защити конкретната зона.

Номиналният ток на входните автомати, работещи в тандем с RCD

Номиналният ток на PLC, свързани с RCD в екрана, както във въведението, така и в групите, трябва да бъде по-нисък от този на PLC с диференциална защита. Това е необходимо, за да може натоварването от мрежата да падне върху конвенционалните прекъсвачи, тъй като те струват десет пъти по-малко от прекъсвачите с RCD.

Също така повишените токове могат да доведат до неправилна работа на RCD механизма.

Грешки при инсталиране

Често срещана грешка при свързване на узо в апартамент е, че в гнездата със заземяване нулевият проводник, който не минава през RCD и се използва като заземяване, е свързан към нулевата клема на фиксатора. Това води до задействане на RCD, когато се опитате да включите нещо в този контакт.

1. Ако това се случи, обърнете нулевия проводник на заземяващата клема на нокаута.

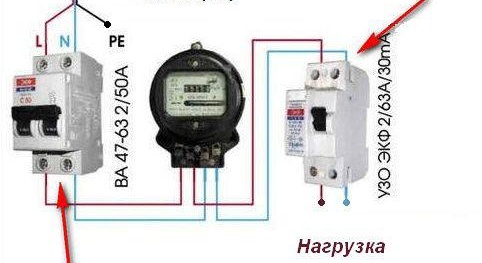

2. Също така трябва правилно да свържете проводниците към входа на устройството. Фаза - за контакт "L", а нула - за "N". Това ще гарантира правилната работа на устройството.

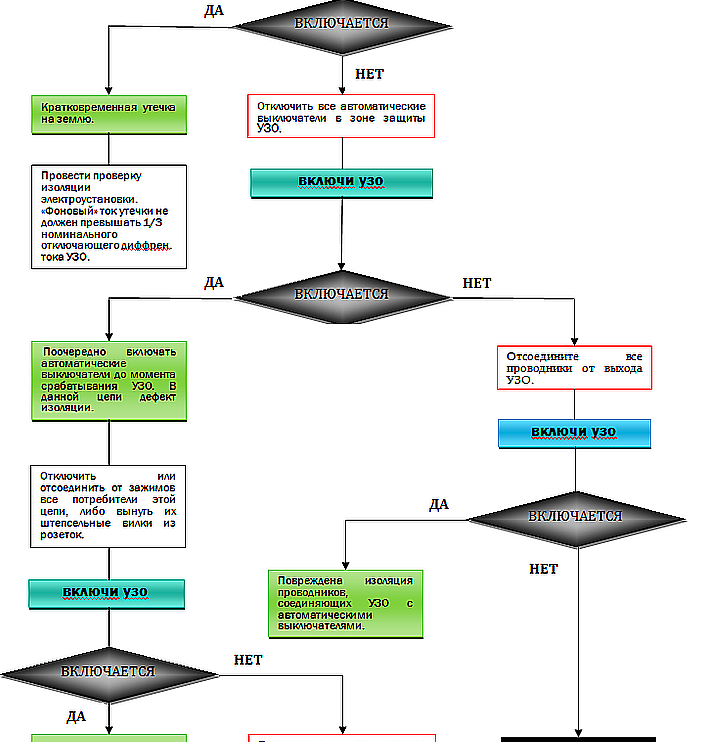

Как да проверите ефективността на RCD

Както вече споменахме, за тази цел е предвиден бутонът "тест".

Но работата му не гарантира пълна защита. За да проверите правилно правилната работа на устройството, е необходимо да симулирате теч на земята веднъж месечно.Можете да го направите много просто:

1. Вземете биполярен светодиоден индикатор за напрежение тип "контакт".
2. Намерете фазата в контакта.
3. Поставете един контакт на показалеца във фазата, а другият ще докосне заземен проводник, например радиатор или метални водопроводни тръби. Освен това, ако е в селска къща или в частна къща, просто засадете щифта в земята и го докоснете с втория край на показалеца.

По време на нормална работа RCD трябва да се задейства, тъй като токът на утечка на светодиода обикновено е по-голям от 30 mA (милиампера). Също така свържете единия край на касетата към фазата, другия към земята. Резултатът трябва да е същият. Ако RCD не работи, време е да го смените.

В крайни случаи можете да използвате патрон с лампа с нажежаема жичка от 220 волта.
