Схема за свързване на електрическа печка

Днес ще разгледаме електрическите контакти за печката, както и правилното свързване на електрическата печка със собствените си ръце.

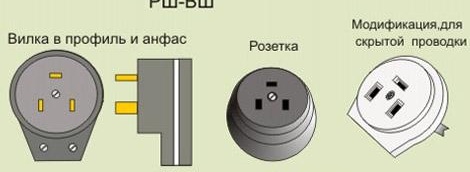

Домакинските уреди и особено печките консумират значително количество електроенергия, което изисква задължително заземяване на корпуса. Пълният комплект домакински плочи за продажба най-често се състои от конектори RSH-VSh - чифт електрически контакт и щепсел. Този тип конектор е създаден в съветско време. Според метода на монтаж на гнездото това са продукти отворено окабеляване, но в наше време е модифициран на скрито окабеляване.

Конструктивното решение на двойката елиминира възможността за неправилно свързване по време на употреба. Декларираният максимален работен ток е 32 ампера (средна мощност 7 kW). Въпреки това, общата мощност на съвременните нагреватели за електрически печки е средно 8-10 kW и повече, което е неприемливо за този конектор. Едновременното включване на всички устройства ще бъде фатален изход на конектора. Днес, производството на RSH-VSh в Украйна, цената и качеството на продуктите не са високи.

електрически контакти за печка

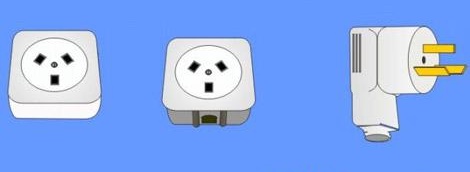

Беларуските двойки електрически контакти са доста добри. Имат модерен дизайн и са най-подходящи за вносни електрически печки, които не включват кабели и щепсели.

Беларуските конектори могат да издържат на големи количества електроенергия от 32A, по-удобни са за използване и инсталиране. Монтират се в два варианта, както за скрито забиване, така и за открито забиване.Цената е малко по-скъпа от украинците, но много по-евтина от европейците.

Гнездата за електрически печки се монтират по същия начин като обикновените електрически контакти. При инсталиране на скрито окабеляване в стената се изкопава вдлъбнатина, в която се монтира кутия с произволна форма с помощта на специален разтвор на гипсова основа. По посока на гнездото в стената се вкопава стробоскоп и в него се полагат захранващите проводници, като се фиксират към клемите на гнездото. Много е важно да свържете заземяващия проводник стриктно към клемата с обозначението.

След това механизмът на гнездото се фиксира със специални винтове в гнездото, в края на работата капакът се поставя на място. Монтажът с отворено окабеляване е придружен от фиксиране на механизма на гнездото директно към носещата повърхност на стената без допълнителен гнездо. Не забравяйте да свържете заземяващия проводник.

В новите апартаменти заземителният проводник се вижда веднага, изолацията му е зелена (жълто-зелена). В старите къщи всички проводници са гладки и като правило бели. За да намерите правилния проводник, електричеството първо се прекъсва напълно в апартамента. След това вземат омметър и закачат една от сондите му за радиатор или водопровод, а с втората се редуват да докосват краищата на захранващите проводници. Ако проводникът е заземен, омметърът ще покаже леко съпротивление, не повече от няколко десетки ома, на останалите проводници съпротивлението ще бъде безкрайно силно. По този начин откритият заземяващ проводник се маркира с маркер или електрическа лента за по-лесно разграничаване. Редът, в който са свързани останалите проводници, няма значение. Вижте статията за ново и старо начини за свързване на електрически проводници, ще бъде полезно за всички. Сега нека да видим как изглежда схемата на свързване на електрическата печка в примерите за снимки и описания.

Как правилно да свържете електрическата печка

За да свържете електрическата печка, ще ви трябва:

1. Съединители. Ако има контакт, е необходим само съответният щепсел.
2. Макара за прежда PVA 3*4 мм² . Гъвкава, триполюсна, дължина 1,5-2м.

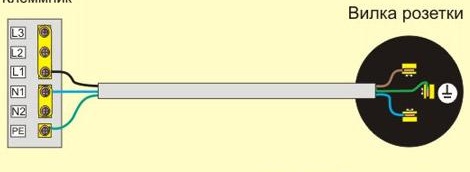

На задния панел, под пластмасовия капак на електрическата готварска печка, има клеморед с няколко медни джъмпера.Отваряйки капака, можете да видите снимка до него, обикновено представяща 3 опции за свързване:

1. трифазна захранваща мрежа - L1,L2,L3.N.PE.
2. двуфазна захранваща мрежа - L1,L2.N1,N2.PE.
3. монофазна захранваща мрежа - L1.N.PE.

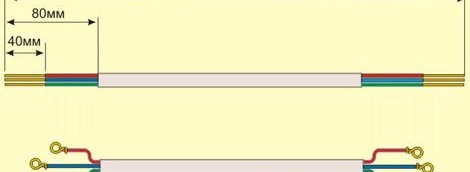

Подходящ вариант е третият, можем да го използваме за правилно свързване на електрическата печка. Джъмперите са инсталирани според фигурата. След това върху PVA проводника горната обвивка се отстранява от двете страни с 75 mm, а изолацията от краищата на жилата с 30 mm, запечатана с пръстен. Сърцевината със зелена изолация е прикрепена към заземителната клема PE, останалите са последователно свързани към клемите L1 и N (фаза и нула). По-добре е да свържете проводници за фазовите проводници с кафява или бяла изолация, а за синята нула, но това не е критично.

След това електрическият контакт е свързан. Проводникът със зелена изолация е прикрепен към земния контакт, останалата част - към фазата и нулата.

Мултиметърът проверява правилното свързване: съпротивлението между заземителния контакт на щепсела и металния корпус на фурната се оказва нула. От само себе си се разбира, че заземяващите контакти на щепсела и контакта съвпадат.Ако всичко е както трябва, клеморедът е затворен с капак. Вижте как да инсталирате правилно гнездото.

Препоръчително е да изключите напрежението от контакта преди да включите щепсела, като изключите машината в ел. таблото. След това те проверяват липсата на фаза чрез докосване на индикаторната отвертка до металната повърхност на тялото на плочата. Ако командата, се извършва допълнителна проверка във всички режими на работа.

Електрическата печка в кухнята е до известна степен стационарен уред, тъй като не се мести от едно място с години. И всъщност има възможност да го свържете без контакт. Показано е на фигурата по-долу. Електрическата печка се свързва чрез керамичен или карболитен клемен блок, разположен в съединителната кутия.

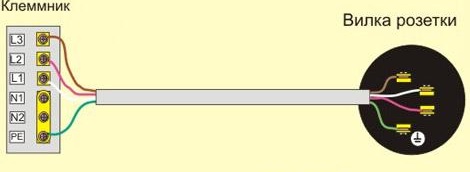

Ако има трифазен електропровод, по-добре е да свържете електрическата печка към него. Това е необходимо особено при високи натоварвания на печката, например в малки уютни ресторанти, общата мощност на устройствата е много повече от 10 kW, което еднофазен конектор не може да издържи дълго време. Трифазният конектор RSH-VSH е проектиран за максимален ток от 25A и ви позволява да захранвате устройството с мощност до 15 kW. И ще има достатъчно меден кабел с напречно сечение 2,5 мм². За да изчислите необходимото сечение на проводника, използвайте нашия безплатен онлайн инструмент калкулатор.
