Монтаж на ел табло

Значението на апартаментното електрическо табло в електрическата система на дома е изключително голямо. Окабеляването няма да може да функционира ефективно и пълноценно без правилното разпределение на потребителите на електрическа енергия, а пожарната и електрическата безопасност ще бъдат сведени до минимум при липса на необходимите защитни елементи. Разбира се, би било по-добре специалистите да положат проводниците и да инсталират оборудването, но с проучване на този въпрос (тази статия ще ви помогне в това), можете самостоятелно да инсталирате електрическия панел със собствените си ръце без много усилия и цена, сглобяването на проста електрическа верига. Основното нещо е да разберете какви са схемите за захранване, какво оборудване трябва да изберете, как да изчислите електрическите товари, как да ги разпределите правилно и равномерно.

Общи въпроси за електрически табла

В момента има два вида електрически табла. Първият е стар, избелял щит с предпазители (или щепсели), които бяха за еднократна употреба и трябваше да се развият за смяна, и модерни устройства със системи за комутация на пакети (автоматични устройства). Разбира се, по-добре е да се използват модерни технологии, тъй като те превъзхождат остарелите системи по отношение на надеждност, безопасност и издръжливост и заемат по-малко място, но не подлежат на ремонт.В магазините можете да закупите щитове с вградени прекъсвачи, както и празни "кутии" и вече сами да инсталирате необходимото оборудване.

Електрическото табло в апартамента, чиято схема на захранване може да се променя, а броят на консуматорите и тяхната мощност може да се увеличава с течение на времето, трябва да бъде избрано с допълнителни места за прекъсвачи.

Входната машина, която обикновено може едновременно да изключи "фазата" и "нулата", трябва да бъде избрана в зависимост от общото натоварване в апартамента. Стойността на неговите токови и защитни характеристики е по-висока от тази на спомагателните PLC. По правило за двустайни и тристайни апартаменти е подходяща машина от 32-40 ампера (около 7 kW), ако товарът е по-нисък, машината може да се вземе на 25 или 16 ампера.

Що се отнася до спомагателните машини, инсталирани на "фаза", те са необходими за защита на отделна стая или устройство. Експертите съветват инсталирането на такава автоматична машина за всеки потребител, чиято мощност надвишава 1,5 kW (отоплителни резервоари, перални машини и др.). Таблицата с приблизителните натоварвания на електрическите уреди можете да намерите по-долу.

Таблица 1 - приблизителна мощност на домакинските уреди.

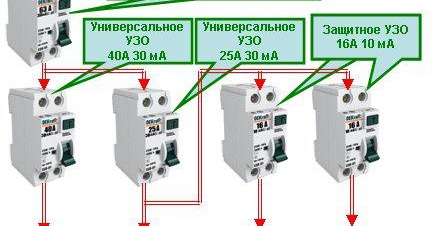

RCD (устройство за остатъчен ток) е изключително полезно устройство, ако понякога трябва да повишите нивото на електрическа защита. Те реагират на най-малкото изтичане на токове и напрежения, незабавно изключвайки веригата. Ако в къщата има бани и детски стаи, оборудвани с електрически уреди, Изборът на RCD ще играе особено важна роля.

Монтаж и устройство на щита

Електрическият щит на апартамента abb или legrand е два вида:

1. Затворен (вграден в стената).
2. Отворен (щитът е прикрепен директно към вертикална повърхност).

Изборът на вида на инсталацията зависи главно от вида на окабеляването - ако окабеляването е отворено, инсталирането на горно екраниране би било идеално - такова екраниране не изисква специална подготовка на мястото, закрепването към стената се извършва с помощта на обикновени дюбели или самонарезни винтове (всичко зависи от материала на стената) .

Ако окабеляването е скрито (т.е. вградено в стената), най-добрият вариант е да инсталирате интегриран щит. Тук всичко е по-сложно, тъй като трябва да чукате стените. Основното нещо е да не забравяте да се уверите, че дебелината на стената ви позволява да инсталирате щита. След създаването на ниша, тя е измазана с фиксиращ разтвор от гипс или алабастър и „кутия» вече е интегрирана в такъв легло. Щитът е по-удобен за използване от пластмаса. Горната част трябва да съдържа входни автомати, под които се намира броячът. Закрепва се с винтове. Монтажът на измервателния уред се извършва след приключване на работата, свързана с устройството за електрическо окабеляване. Свързано е с пълнежа.

Монтажът на ел. таблото да се извършва на твърда повърхност - на леснодостъпно и поддържано място.

Според стандартите местоположението на щита е монтирано далеч от водопроводни и газови тръби. Той трябва да бъде разположен върху равна повърхност на стената с максимален наклон от 1,5 градуса на височина приблизително 1,5 метра от пода. Ако не е възможно да поставите измервателния уред далеч от места с потенциална повреда, той може да бъде поставен в шкаф, оборудван с прозорец за наблюдение. Фиксирането на нишките е разрешено с помощта на превръзка за плетене.

За окабеляване на тавана е необходимо да оставите жицата с малка дължина, тъй като не е разрешено усукване на жицата в залив. Ако инсталирате електрическо окабеляване на тавана, кабелът се поставя в метална тръба със заземяване.

Що се отнася до материалите, от които са направени щитовете, те могат да бъдат метални или топлоустойчиви пластмаси. Вторият вариант е по-удобен за инсталиране и работа, по-безопасен и има привлекателен външен вид.

И така, с монтажа на самата кутия, ние я демонтирахме, сега вижте как е подредена веригата на електрическото табло.

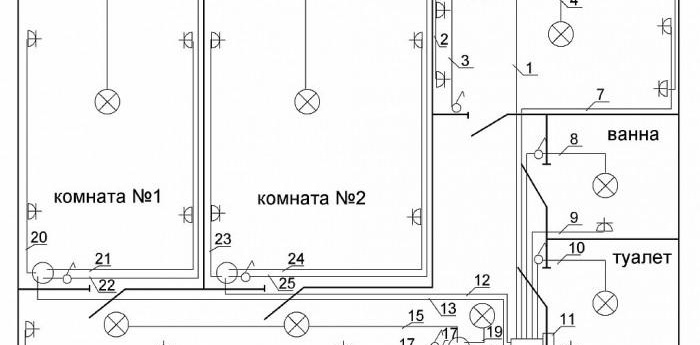

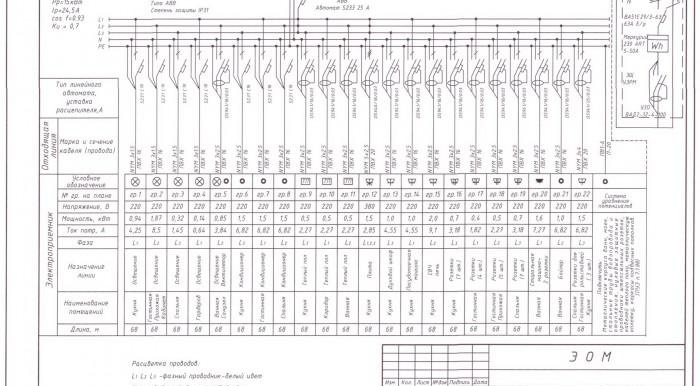

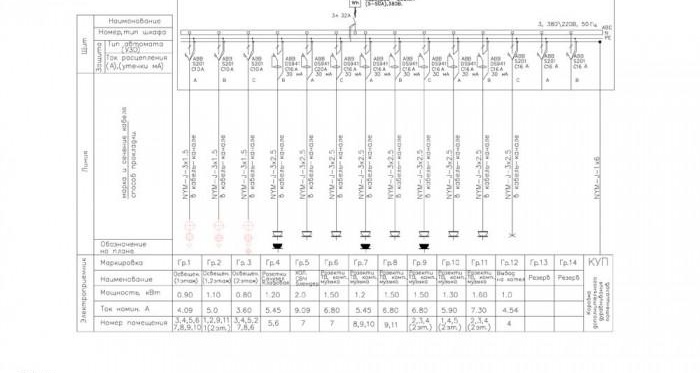

По принцип всички електрически вериги на щитовете са от един и същи тип, но има основни фактори, по които се сглобяват, включително:

• броя на потребителите на електрическа енергия;
• обща консумация на електрическа енергия;
• мощност на всеки консуматор;
• мястото на монтаж на ел. таблото;
• брой фази;
• наличието на заземителен проводник;
• наличие на станция за измерване на електрическа енергия.

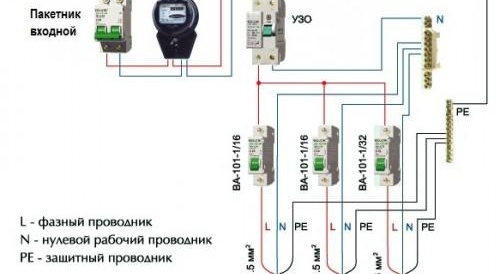

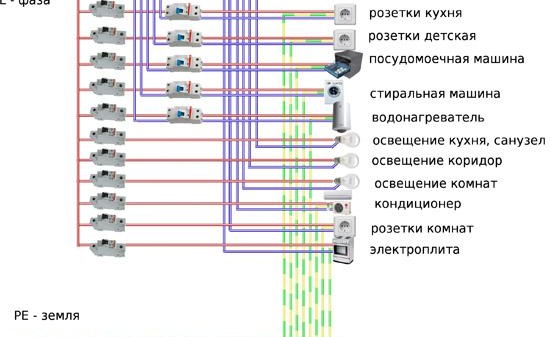

Напрежението се подава към входната машина (по-добре е, ако е биполярно) и отива към еднофазен електромер, откъдето отива към RCD. След това има разделяне на фазите и директно разпределение на натоварването с помощта на допълнителни прекъсвачи и RCD. Например отделно ще има машини за осветление, контакти и мощни консуматори.

Устройството на електрическия панел с трифазна система за захранване е подобно, само машината за въвеждане, RCD и електромерът ще бъдат трифазни, а цялата система ще бъде по-голяма както по размер, така и по брой на машините. и свързващи проводници.

Старт на вътрешния монтаж

Сега нека видим как правилно да сглобим електрическия щит.Първо, в щита, с помощта на самонарезни винтове, е монтирана DIN шина. Само по себе си това е метална плоча, към която след това ще бъдат прикрепени всички превключващи устройства. За да създадете необходимата дължина, тя може лесно да бъде отрязана с ножовка за метал.

В допълнение към DIN шините, клемни блокове са прикрепени към тялото на щита (по различен начин, разпределителни шини). Тяхната роля е да свързват неутралните проводници. Ако апартамент или къща в стар стил и цялата система се състои само от една фаза (3 фази) и работеща нула (изпълнена от син проводник), тогава е достатъчен един клемен блок. Ако системата е направена според правилата и има допълнителен жълто-зелен проводник (защитна нула или земя), тогава трябва да се инсталира друга шина. В момента има гуми, чийто дизайн позволява да се монтират на DIN шина, като машини.

След монтирането на DIN шините пристъпваме към фиксиране на прекъсвачите. Модерният дизайн ще ви позволи да направите това много бързо, просто издърпайте заключващото устройство в горната част на машината с плоска отвертка, поставете машината върху DIN шината и извадете отвертката. Изтеглянето се извършва по същия начин.

инструкции за сглобяване

Ето стъпка по стъпка описание на монтажа на монофазно табло:

1. Спазваме стриктно предпазните мерки!
2. Прикрепяме необходимия брой din шини към щита.
3. След като ги фиксираме, според избраната схема, инсталираме необходимия брой машини, RCD, нулеви гуми. Трябва да се помни, че според правилата машината за въвеждане трябва да бъде поставена горе вляво.
4. Инсталираме електромер (ако пространството позволява).Това е специфично оборудване, което изисква специални познания, така че е по-добре просто да свържете проводниците към него и да се обадите на контролера от Energosbyt, който ще направи правилната връзка и в същото време ще състави акт и ще запечата брояча.
5. Свързваме въвеждащата машина. Ще бъде по-добре, ако фазите се донесат там отдолу. В бъдеще това ще опрости задачата при инсталиране на джъмпери между машини.
6. Ние комбинираме всички машини и RCD със специални джъмпери. На въпроса: "Как се монтира ел табло?" тази точка заслужава внимание.



Свързването може да се извърши по три начина:

1. Използване на многожилни медни проводници с клеми тип NShVI.
2. Направете U-образни джъмпери със собствените си ръце от парчета медна тел.
3. С помощта на специални изолирани гуми, наречени гребени. Такава шина е удобна по отношение на инсталацията и не заема много място и няколко пъти намалява броя на свързващите проводници.

Следните действия:

1. След като са изпълнени всички стъпки, необходими за сглобяване на електрическото табло, се пристъпва към изрязване и свързване на проводниците.
2. С разреза всичко е просто - почистваме излишната изолация с нож.
3. След отстраняването е препоръчително да запоявате голите краища или да ги оборудвате със специални гофрове, които също са по-добри за запояване.
4. Извършваме свързването на проводници към машини - клемите трябва да бъдат плътно затегнати с отвертка, слабият контакт впоследствие ще доведе до нагряване и разрушаване на тоководещите части.
5. Заземителният проводник винаги минава пред машините директно от заземителната шина.
6. Нулевият проводник е свързан към нулевата шина.Ако се използва конвенционална автоматична машина (с изключение на входната) като защита, нулата отива директно; ако защитата се осъществява от диференциал, нулата преминава през него към свързаната линия.

Какво още трябва да знаете?

Инсталирането на електрически панел и неговото сглобяване не е просто способността за правилно сглобяване на вериги. Също така трябва да знаете някои от нюансите, за да не съжалявате за времето и усилията, изразходвани по-късно.

1. В никакъв случай не трябва да пестите от закупен щит! Евтиността на щита ясно показва лошото качество на материалите, от които е направен. Евтината пластмаса става по-жълта и чуплива с времето. Огнеустойчивостта също може да бъде ниска.
2. По-добре е да закупите щит с резерв от модули. Трябва да има възможност за голямо маневриране.
3. Необходимо е подписване на инсталираните машини! След известно време може дори да не си спомняте коя машина за какво се използва. Често към електрическото табло е включена самозалепваща хартия, която служи само за тези цели.
4. Шест месеца по-късно, след монтажа, е необходимо да пробиете контактите.
5. Периодично тествайте RCD, като натиснете съответния бутон.
6. По-добре е да купувате оборудване от известни марки. В тези табла всичко е подготвено за удобно, качествено и безопасно окабеляване и монтаж на защитни устройства. Например, монтажът на електрически панел legrand или abb ще отнеме по-малко време благодарение на наличието на необходимите компонентни материали.
7. За удобство разполагаме с разпределителни гуми от различни страни. Заземяване - отдолу, нула - отгоре.
8. Ако в къщата има деца, щитът трябва да бъде закупен с ключалка или оборудван с ключалка.

Трябва да се помни, че е необходимо да се монтира и монтира електрическото табло Legrand, ABB или оборудване на друга фирма строго на изключен електропровод, след като се провери липсата на напрежение.

За да свържете сглобения щит към съществуващата система, е необходимо да включите служители на съответните организации. За жилищни сгради това са представители на HOA или жилищна служба.

Съответно, след приключване на целия процес на сглобяване и свързване, трябва да затворите или завиете капака и да проверите работата си, като подадете напрежение към тоководещите части на вашия екран.

Специално за сайта ремонт на апартамент.
