Окабеляване, скрито под мазилка
При декориране на помещения с бетонни, газобетонни, тухлени или гипсови стени с различни строителни смеси, скритото окабеляване първо се изтегля в жлебове-строби, които се пробиват специално и след това се покриват със слой мокра мазилка. Двойно изолираните кабели и проводници се полагат по-лесно в стробове без прилагане на допълнителна защита. Съществен недостатък на този метод е, че проводниците не могат да бъдат заменени в бъдеще, без да се прибягва до нарушаване на целостта на стената. Електрическото окабеляване, което се извършва в кабелни канали и тръби, изработени от материали, устойчиви на горене, няма такъв недостатък, но този метод е по-трудоемък.
Монтирането на скрито окабеляване в апартамента започва с маркиране, веднага след грубо довършване. В същото време местоположението на бъдещите превключватели, съединителни кутии (ако има такива), гнезда и линии, по които ще се извърши изключване, са маркирани по стените или таваните. Освен това, за да монтирате кутиите за гнезда, трябва да пробиете вдлъбнатини. Кутиите за розетки се монтират в ниша, предварително запълнена частично със строителна смес на гипсова основа, наравно с повърхността на стената. Следващата необходима стъпка, която ще помогне да се направи скрито окабеляване под мазилката, е да се постигне необходимата ширина и дълбочина на предварително маркираните линии.
Направи си сам преследване на стена за окабеляване
В идеалния случай ширината на стробоскопа трябва да съответства на ширината на поставения кабел. След това кабелът веднага "държи" здраво в стробоскопа, докато не се издува и изпада. За полагане на един VVG трижилен плосък кабел, който има напречно сечение на проводника до 4 mm2, обикновено има достатъчно щрих с дълбочина 0,7-1 см. Забранено е щрихирането на бетонни носещи стени. Следователно, за да се извършат такива комуникации, е необходимо да има достатъчна дебелина на слоя мазилка по време на тежка работа.

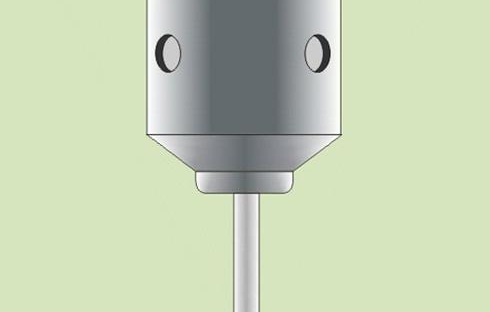

За да монтирате кутиите за гнезда, трябва да пробиете стената с перфоратор, като използвате специална дюза - „короната“.
За пробиване на бетонни стени е по-добре да използвате перфоратор с повишена мощност, т.е. повече от 1000 W, но без такова професионално оборудване за такива цели може да се използва и обикновен домакински перфоратор. В този случай ще трябва алтернативно да смените инструмента. Първо се използва короната. След задълбочаване на короната с 2-3 mm от повърхността на бетона (максималната мощност на бормашина, използвана в ежедневието, обикновено не е достатъчна), тя се заменя със свредло с диаметър 6 mm.
С тази бормашина се пробиват няколко дупки по цялата дължина на жлеба, получен чрез използването на бормашината. Разстоянието между тези дупки трябва да е възможно най-малко, като напълно обхваща кръга. Дълбочината на пробиване със свредло е 2-3 см, след което отново се монтира корона, която вече може да отиде по-далеч. Така процесът се повтаря до достигане на необходимата дълбочина за монтаж на фасунгата.След това с помощта на перфоратор бетонът се разбива в центъра и в получения отвор се монтира кутия с муфа.
Често процесът на пробиване се усложнява от наличието на стоманена армировка в бетона на мястото на пробиване. Поради това е най-добре предварително да сондирате зоната, която ще бъде пробита, с помощта на преносим метален детектор.
Ако в бъдеще се планира да се извърши окабеляване в кабелни канали и тръби, следващата стъпка ще бъде инсталирането им в вече прорезни стробове към монтираните гнезда. След това се полагат кабелите и проводниците. Тези проводници и кабели се изтеглят в кабелни канали и тръби с гъвкава стоманена тел. При извършване на електрическо окабеляване без тръби или кабелни канали, проводниците и кабелите могат да се фиксират директно в стробоскопа с алабастър (чист гипс). Краищата на проводниците, които съответстват на гнездата, се пъхнат в него, а излишъкът се отрязва на дължина 10-15 см. Продължаването на стените за окабеляване приключи, сега преминаваме към следващия етап.
Монтаж на скрито окабеляване под мазилка

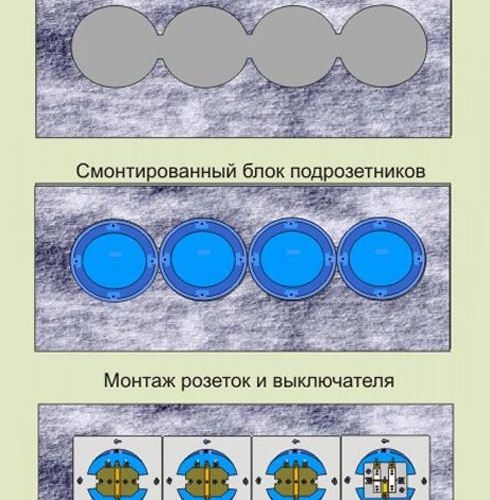

Изходите често се монтират под блокова рамка. Това ви позволява да комбинирате в едно устройство не само електрически контакти, но и телевизионни, телефонни, интернет контакти и дори ключове. Това ще ви позволи да ги използвате лесно, ще спестите място и ще спечелите естетика. За да монтирате такъв блок, са необходими специални брави, а именно кабелни канали. Използването им ви позволява да комбинирате група изходни кутии, както следва.
След това получената група се монтира във вече подготвените вдлъбнатини. В този случай отворите трябва да бъдат пробити в един ред и почти плътно (разстоянието между отворите не трябва да надвишава 1 мм), а централните прегради трябва да бъдат внимателно отстранени.Това допринася за факта, че устройството не може да бъде разглобено, а монтирано като цяло. По време на монтажа и свързването, както и след това, металните рамки на гнездата трябва да са в достатъчно плътен контакт.

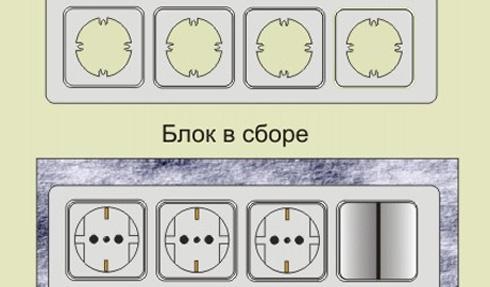

Рамките и капаците се монтират на последния етап от довършителните работи, когато тапетите са залепени или стените са боядисани. При качествена изработка рамките и капаците на гнездата прилягат хомогенно към стената, без да образуват кухини.
За да монтирате табло със скрито окабеляване, е необходимо да направите правоъгълна вдлъбнатина с достатъчна дълбочина, ширина и височина. С помощта на гипсов разтвор тялото на щита е прикрепено към получената ниша. Това завършва инсталирането на скрито окабеляване, преминаваме към последния етап.
Избор и монтаж на платка
Тази стъпка се извършва според броя на засегнатите групи. Така всяка група има собствена машина (RCD), към която е свързана. В допълнение към изходния еднополюсен автомат е необходимо да има общ, както и входен биполярен (еднофазна верига). Фазата е свързана към единия полюс, а нулевият проводник на входния кабел е свързан към другия.

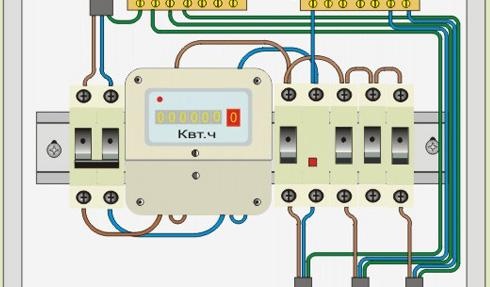

Пример за монтиране на разпределително табло за три групи с резервно копие.
Имайки обща табла на площадката, която включва всички измервателни устройства (електромери), можете да се свържете към група машини, чиято мощност е разпределена специално за конкретен апартамент.
Ако се наложи заземяване, заземителната ниша (част от щита) се свързва към заземяващия неутрален проводник, простиращ се от входния захранващ кабел - системата казва, че е еднофазен трижилен.Ако няма такъв проводник, но има работещ неутрален проводник, тогава е възможно да свържете заземителната шина към него на входа на входната машина. Нулева обща шина също е свързана към нулевия изход на входната машина, която от своя страна е част от щита.
Възможността за изключване на входната машина допринася за безопасността на работата вътре в щита, например замяната на изходните автомати, когато се повредят. Монтажът на броячно устройство (електромер) се извършва преди изходната машина, както и след входната. Това завършва избора и монтажа на обща табла.Сега знаете как можете да инсталирате електрическо окабеляване, скрито под гипсокартона, направи си сам преследване на стена за окабеляване, а също инсталирайте и свържете гнездото и превключете на правилното място.
