Как да инсталирате и свържете правилно гнездото

Електрическите контакти са специален вид електрически инсталационни продукти, които се използват за свързване на различни електрически устройства (както промишлени, така и битови) към електрическата мрежа. Помислете как да изберете правилния и в кой контакт да инсталирате.

Монтаж на електрически контакти

В момента в Русия се използва унифициран европейски стандарт за изпълнение на системи за захранване. Съгласно този стандарт цялото домашно електроинсталационно оборудване, използвано в зоната на ЕС, може да се използва и в руските електрически мрежи. Домакинските електрически контакти, например, трябва да отговарят на стандартните контакти, инсталирани в мрежата.

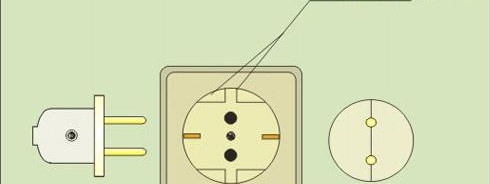

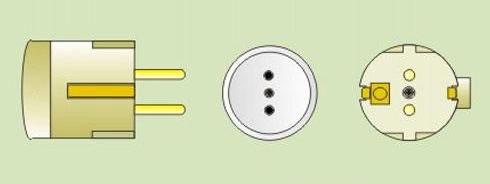

Разбира се, в реалния живот не всичко е толкова гладко и на някои места все още се използват старомодни контакти. Тези продукти, проектирани като правило за токове, които не надвишават 8 ампера, имат малко по-малки входове от европейските контакти. Следователно щепселът в европейски стил просто не е включен в него.

В същото време старият щепсел понякога не може да бъде свързан към модерен евро контакт, който е оборудван със специален заземяващ контакт и водачи, които предотвратяват поставянето на щепсела в гнездото.

Следователно единственото правилно решение в този случай ще бъде да замените остарелите продукти за окабеляване с нови, особено ако правите голям ремонт на апартаменти направи си сам.

Използваните в момента видове гнезда могат да бъдат произведени в различни дизайни, различаващи се в степента на защита срещу прах и влага на тези продукти. За да се посочи степента на защита на електрическите инсталационни продукти, обикновено се използват латинските букви IP и две цифри. Например, продукти със степен на защита IP20 се използват за поставяне на закрито, IP44 за тоалетни и бани и IP65 и по-висока за външно (улично) поставяне.

Като всяка работна техника, гнездата понякога могат да се провалят. Това обикновено се случва поради появата на претоварвания в мрежата, които са причинени от дългосрочната работа на всякакви устройства с висока мощност, обикновено нагреватели. При претоварване входните контакти започват да се нагряват много и в крайна сметка могат да се повредят поради прегряване. Такава неизправност на гнездото е лесно да се идентифицира визуално, което обикновено се прави по време на рутинна проверка на вътрешността на електрически продукт. В този случай е по-разумно незабавно да смените стария (дефектен) с нов.

В някои ситуации загубата на напрежение в гнездото е свързана с изгарянето на подходящия за него проводник - в този случай гнездото не трябва да се сменя, а е достатъчно да се възстанови изгорелият контакт. (По-долу ще разгледаме как да изберете правилния търговски обект, коя компания да купите и на каква цена, за да изберете надеждна и безопасна опция.)

Според метода на инсталиране всички известни гнезда могат да бъдат разделени на два вида:

1. Монтира се в отворени кабелни линии.
2. Работа в скрити електрически вериги.

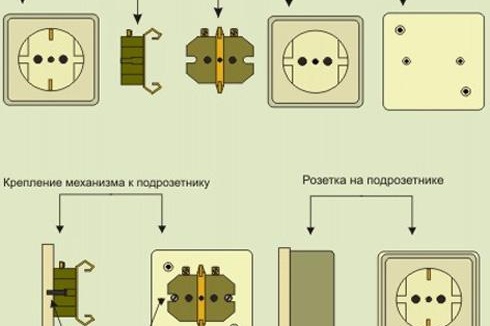

Как да инсталирате контакт в отворена верига на окабеляване

Електрическите конструкции от този тип са конструктивно проектирани под формата на работна единица, оборудвана с изолационен капак, и такива продукти са фиксирани към повърхността на стената или с помощта на специална плоска платформа (гнезда за кутии), или върху колчета, фиксирани директно към стена.

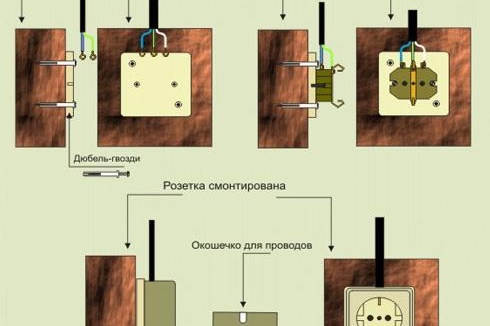

Монтажът на такива типове започва, като правило, с фиксиране на кутия с гнездо към стената, която в зависимост от материала на стената може да бъде монтирана твърдо с дюбели (бетон или тухла) или с помощта на винтове (когато е закрепена към пластмаса и дърво ), както и самонарезни винтове или винтове (когато са закрепени към метална основа). Дупките в основата се подготвят предварително - пробиват се с перфоратор или бормашина. Самият модул на гнездото се закрепва директно към гнездото, за което се използват специални отвори на основата. След това предварително подготвените краища на захранващото окабеляване също се свързват към клемите на гнездото.

(Декоративният) изолационен капак на входа на окабеляването е внимателно изрязан в перфорираната зона от производителя и след това е снабден с централно закрепване с винт. Имайте предвид по-специално, че всички тези операции трябва да се извършват при изключено захранване.

Монтаж на скрити изводи

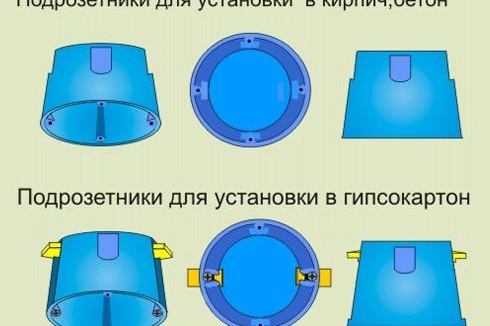

Монтирането на гнезда за скрито окабеляване обикновено се извършва с помощта на специални кутии за гнезда, направени под формата на плитка пластмасова чаша.

Преди да монтирате такова „стъкло“ в стената, първо, с помощта на специални дюзи за бормашина (корони), се избира вдлъбнатина според размера на гнездото.Можете да разберете как става това в раздела монтаж на окабеляване, скрито под мазилка.

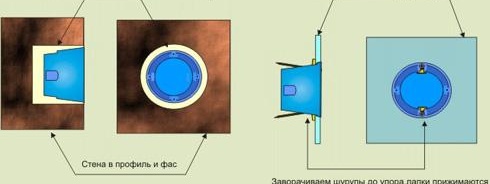

За да поставите кутия с гнездо в стена от гипсокартон, първо трябва да пробиете кръгъл отвор с размер на стъкло, след което да поставите този комплект в получената ниша и да го фиксирате там. Фиксиране на стъклото на гнездотостена от гипсокартон направени с помощта на специални клещи. В тухлени, бетонни или гипсови стени кутиите за гнезда се фиксират с помощта на приготвени строителни смеси на базата на гипс - гипсова мазилка за стени. В този случай цялото стъкло на стената трябва да бъде монтирано сравнително равномерно и за предпочитане на същото ниво с равнината на стената.

За да осигурите електрическо окабеляване към изхода, е необходимо да изрежете малък жлеб в стената, чиято дълбочина трябва да е достатъчна, за да скриете напълно проводниците. Окабеляването трябва да се постави в получения строб, така че захранващите проводници, поставени в кутията на гнездото, да са с дължина около 10 cm. След това самият модул на гнездото е фиксиран върху него, към клемите на който са свързани преди това свързаните проводници.

Корпусът на гнездото е прикрепен към корпуса на гнездото или със специални винтове, или със специални метални разделители, които са част от комплекта. подробно на височината на гнездата.

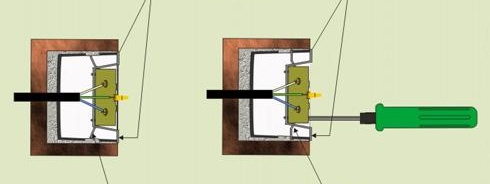

Възможност за инсталиране на стари контакти в контакт

За окончателното фиксиране на гнездото е необходимо да затегнете винтовите ограничители с отвертка, разпръсквайки металните "антени", които твърдо фиксират възела на гнездото в гнездото.

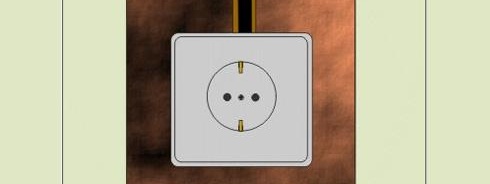

За сигурен монтаж, подгответе място за него, така че предните му ограничители да са малко по-широки от краищата на гнездото. След като монтираме декоративния капак на гнездото, можем да приемем, че монтажната работа е завършена.

Полезни съвети за монтаж и свързване

За да ви служи дълго и безотказно електрическият контакт, по време на експлоатацията му трябва да бъдат изпълнени редица условия, обусловени от вградените в продукта характеристики. Основното експлоатационно изискване за продукти от този клас е необходимостта от намаляване на контактното съпротивление във веригата между контактите на електрическия щепсел и контактните клеми на самия контакт. Това може да се постигне чрез придаване на клемите на гнездото със специална форма, която позволява да се увеличи площта на контактите и силата на тяхното компресиране.

По-старите гнезда използват пружинни клеми, за да отговорят на тези условия, осигурявайки много надежден контакт. Използваните в тях пружини създадоха необходимата сила за компресиране на контактите за целия експлоатационен живот, очакван от GOST.

Днес за тези цели, клеми за свързване на проводниците, изработени от високотехнологични сплави, чиито еластични натоварващи свойства елиминират необходимостта от допълнителна пружина. Лекото нагряване на гнездото с такива клеми не влияе забележимо на качеството на контакта, докато стоманените пружини, използвани преди, често губят свойствата си на пружинно натоварване по време на силно прегряване.

Самото тяло на гнездото обикновено е направено от механично здрав, топлоустойчив диелектричен материал.В миналото тези изисквания бяха по-добре изпълнени от специална техническа керамика, но в наше време (след появата на нови видове топлоустойчиви и издръжливи полимери) керамиката беше заменена от съвременни материали на относително ниска цена.

Продуктите за окабеляване Legrand, например, се произвеждат по тази технология и отдавна са в заслужено търсене от руския потребител. Независимо от това, керамиката все още се използва днес в отделни примерни гнезда от китайски производители, които доставят електрически продукти в Европа (и Русия също). За да не търсите дълго време, как правилно да свържете гнездото страхотен – използвайте нашите универсални инструкции за монтаж.

За по-лесно използване някои мостри на продукти от най-високата ценова група са оборудвани с механизъм за изваждане на щепсела, който ви позволява автоматично да извадите щепсела от контакта чрез натискане на специален бутон.

Друг елемент от усъвършенстването на контактите са специални завеси, които служат за покриване на работните им отвори и имат за цел да предпазват от любопитството на децата. Такива контакти обикновено се монтират в детска стая, но понякога те имат ненадежден дизайн, което води до задръстване на механизма на завесата и необходимостта от пълна подмяна на продукта.

Как да изберем добре

Продуктите за окабеляване са условно класифицирани в три ценови категории.

1. Много евтини продукти от икономична класа. Те се правят, като правило, за широката публика. При производството на такива продукти местните производители обикновено използват най-евтините материали с недостатъчно качество.Продуктите от Китай са изработени от качествени материали и изглеждат доста прилични, но също така са копие на висококачествени европейски дизайни. Ниското качество на всички тези продукти определя тяхната наличност, което оставя много да се желае.
2. Електрически контакти и ключове от средна ценова категория. Те могат да бъдат класифицирани като доста висококачествени и надеждни продукти, при производството на които се използват най-новите технологии. Те привличат "средния" купувач с добър дизайн, но цените на такива продукти също могат да го изплашат. Като пример могат да се цитират електрически продукти от Siemens и Legrand, както и отделни продукти, произведени в Китай (от Lezard, например). Сега ще стане ясно коя компания е по-добре да вземете и кои е най-добре да откажете, ако е възможно, тъй като безопасността е от първостепенно значение.
3. Висока ценова категория електротехнически продукти. Тези продукти имат всички основания да претендират за „елитарност“, въпреки че се различават от продуктите от втората група само по външния си вид. В производството им се използват естествени материали, станали като цяло модерни днес, като дърво или кожа.

Полезна информация за инсталиране и свързване на контакти

Свързването на отделни групи гнезда към окабеляването в апартамента може да се извърши или с контур, или с помощта на отделни линии, поставени отделно на всеки контакт. Във втория случай захранващият кабел се полага или директно от таблото, или от съединителната кутия, разположена във всяка стая (на мястото на стаята).

Използването на съединителни кутии ви позволява да спестите пари от инсталацията, по-специално поради икономичното разпределение на захранващия кабел в цялата инсталация и намаляването на броя на операциите, посветени на нейното съоръжение.

При полагане на окабеляването директно от дъската (от отделна машина) се препоръчва незабавно да се организират отделни редове гнезда, които работят с особено високи натоварвания. Тези товари обикновено включват нагреватели и климатици, съдомиялни и перални машини, електрически готварски печки и бойлери. Свързващият контакт за всеки от тези консуматори трябва да издържа на номинален ток от поне 16 ампера (прекъсвачът също трябва да е оразмерен за същия ток).

В този случай медните проводници на проводниците, захранващи този консуматор, трябва да имат сечение най-малко 2,5 mm² и имат някакъв текущ марж. Резервът е необходим, за да се компенсира действителното отклонение на диаметъра на продадените днес проводници от тяхната номинална стойност, както и да се вземе предвид възможността за работа в режим на претоварване. Имайте предвид, че за да свържете електрическата печка в кухнята, е необходимо да използвате трижилен меден кабел с напречно сечение най-малко 4 mm².

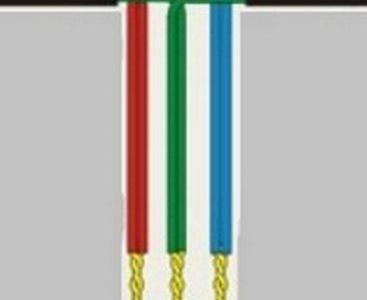

В съединителя на винтовата клема на гнездата проводниците са фиксирани по конвенционалния начин - образувайки пръстеновиден контакт от сърцевината. Ако гнездата имат пружинни самозатягащи се контакти (като клемните блокове Wago), това само ще улесни процеса на закрепване на краищата на окабеляването. В този случай просто отстранете изолацията от краищата на проводниците и ги поставете в клемите.

Използвайки нашите универсални инструкции, няма да е трудно да свържете гнездото и да го инсталирате правилно.
