Типични неизправности на бормашините Bosch и как да ги отстраните

Няма нищо вечно. И най-надеждните перфоратори на Bosch започват да се развалят с времето. Но всяка неизправност може да бъде отстранена със собствените ви ръце, ако имате подробно ръководство за извършване на ремонтни дейности. По-долу предоставяме ръководство за отстраняване на неизправности с перфоратори на Bosch и как да ги поправите.
Основните причини за сривове са:

• неточна работа с инструмента;
• неправилно съхранение на перфоратора;
• големи натоварвания при работа на работни органи при дълбаене или пробиване;
• прегряване на инструмента;
• продължителна работа без прекъсване;
• неспазване на условията за поддръжка.

Условно неизправностите могат да бъдат разделени на механични и електрически.

След това ще разгледаме неизправностите според тяхната принадлежност, като ги разделим на механични и електрически неизправности.

Механични неизправности на перфоратора Bosch

При възникване на механични неизправности по време на работа на инструмента се появява неприятен външен шум, увеличават се искри в областта на колектора, появява се миризма на изгоряло, инструментът се нагрява прекомерно, мощността му пада в зависимост от продължителността на работа и въздействието върху материал.

Ще разгледаме всички неизправности по схемата на бормашина Bosch 2-26. Други модели като Bosch 2-20, 2-24, се различават по конструкцията на междинния вал, монтаж на различни лагери за поилки.

Ударната бормашина спира да удря, но пробива

Ударната бормашина не удря под товар или в неактивен режим поради следните причини:

• гумените пръстени на барабана, ударника, буталото са износени;
• пръстенът на лагера се е сринал;
• цилиндърът, ударникът на цевта на ударния механизъм се срути;
• изрежете шлиците на съединителя, монтиран на междинния вал;

Ударната бормашина спря да пробива, но чуковете

Основните причини, поради които перфораторът удря, но не пробива са:

• отслабена силата на коничната пружина, натискаща съединителя;
• заключващата ролка не фиксира голямата предавка на вала на цевта;
• не държи механизма за фиксиране на инструмента в цевта;
• Перфораторът не удря и не пробива.

Основните причини, поради които ударната бормашина не удря и не пробива са:

• срязани зъби на малката предавка на ротора или на голямата предавка на междинния вал;
• моторът на въртящия се чук не работи;
• Двигателят на въртящия се чук не се захранва.

Сега за всичко по ред

Помислете за опциите, при които перфораторът не удря, а пробива

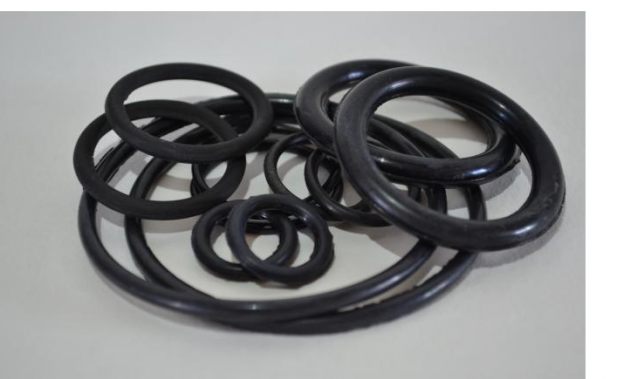

Износване на гумените пръстени на ударника, ударника, буталото.

Тази причина се появява постепенно, тъй като гумените пръстени се износват. Отначало ударът отслабва, след това изчезва напълно.

Неизправността се отстранява чрез замяна на посочените гумени пръстени с нови.

При всеки ремонт на свредла, неговите компоненти, всички гумени изделия подлежат на подмяна.

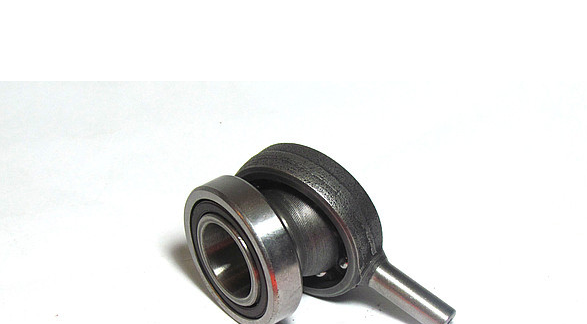

Сгънат лагерен пръстен (пиян лагер)

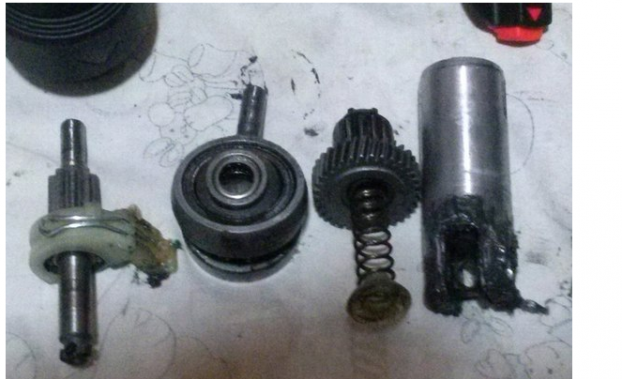

В случай на разрушаване на пияния лагер poz.830, въртеливото движение на междинния вал не може да се превърне в транслационно движение на цилиндъра в ударния механизъм.

Елиминиран чрез пълна смяна на лагера.

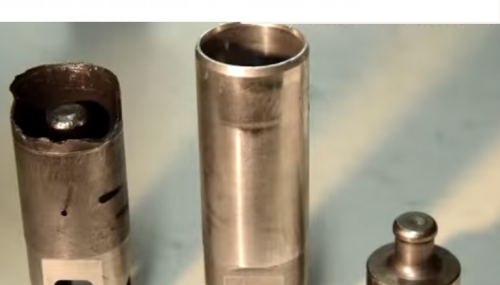

Срутиха се цев, барабанчик, ударник на цевта на ударния механизъм

Има случаи, когато барабанистът в цилиндъра поз.26 захапва, което води до разрушаване на цилиндъра и невъзможност за създаване на въздушно налягане в цевта на ударния механизъм. И втората причина: разрушаването или счупването на ударника поз.28, което води до деформация на частта и невъзможност за предаване на ударния импулс.
Повредите се елиминират чрез пълна подмяна на дефектните части.

Нарежете шлиците на съединителя poz.67, монтиран на междинния вал

Неизправността се отстранява чрез ремонт на съединителя или пълната му подмяна.

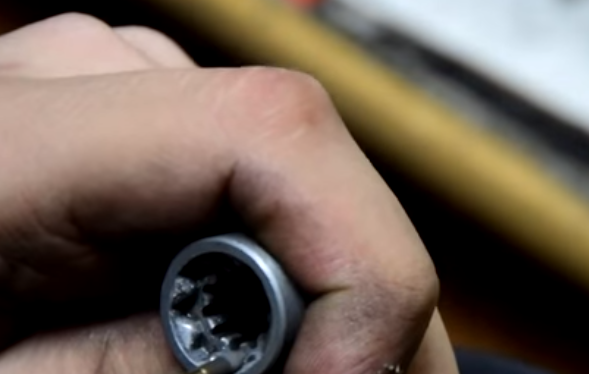

По време на ремонт износените зъби се изрязват на съединителя. За коригиране на този дефект се използва кръгла иглена пила и бормашина. Съединителят се затяга на ръка, а профилите на зъбите се изправят с бормашина със съответната пила. По същия начин се модифицират и шлиците на междинния вал.

Обмислете опциите, при които чукът пробива, но не удря

Силата на коничната пружина, притискаща съединителя, е отслабнала

Когато силата на натиск на пружината poz.50 намалява, съединителят се плъзга върху междинния вал, без да прехвърля въртенето на малката цилиндрична предавка към голямата предавка poz.22 на цевния вал poz.821 на ударния механизъм.Между другото, на различни модели на Bosch съединителите са проектирани по различен начин.

Заключващата ролка не фиксира голямата предавка на цевния вал

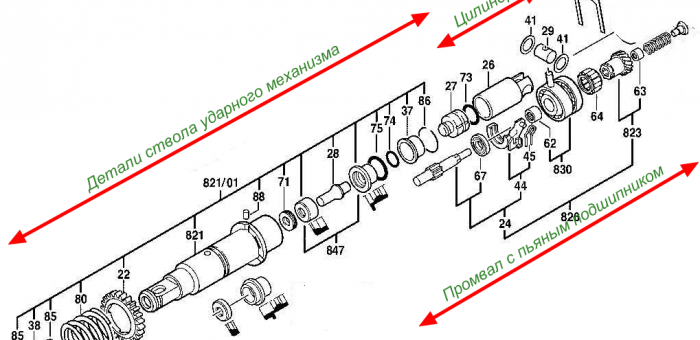

Голямото зъбно колело поз.22 е монтирано на вала на цевта поз.01 с ролка поз.88, притисната към рамото на вала с конична пружина поз.80 и фиксирана със задържащ пръстен поз.85 .

Причината може да е отслабването на силата на коничната пружина поз.80, разрушаването на задържащия пръстен поз.85, загубата на фиксиращата ролка поз.88.

Свредлото не държи механизма за закрепване на инструмента в цевта на свредлото

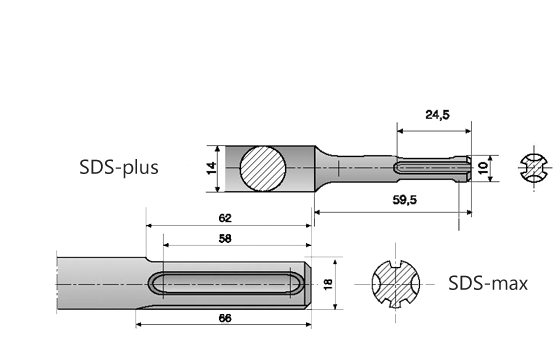

Перфораторите Bosch използват два вида патрони: SDS-plus и SDS-max. Разликата е в дизайна на заключващия механизъм.

Причината за това е износването на антените на рамковата втулка на патрона, което води до невъзможност за предаване на ударния импулс към работния инструмент на перфоратора.

Обмислете опциите, при които перфораторът не пробива и не удря

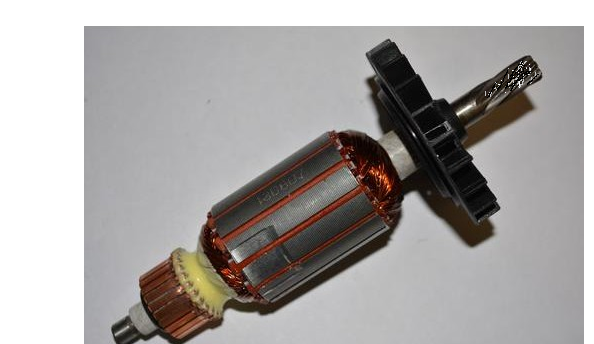

Реже малки зъби на роторни зъбни колела

На един от тях има въртене на зъбни колела с остри зъби, по-често на малък.

При блокиране на работния инструмент и неправилна работа на съединителя се получава износване или пълно разрушаване на зъбните колела на вала на перфоратора и междинния вал.

В този случай роторът или голямото зъбно колело на междинния вал се променят напълно.

Моторът на перфоратора не работи

Причините за неработещ електродвигател могат да бъдат:

• късо съединение в ротора, статора;
• унищожаване на електрически въглеродни четки;
• разхлабване на четкодържачите;
• печене на лопатките на роторния комутатор;
• счупване на намотките на ротора или статора.

Изброените неизправности се отстраняват чрез ремонт (ръчно пренавиване на намотката, подмяна на комутатора и разпояване на проводниците на намотката) или подмяна на ротора, статора, въглеродните четки с нови.
Основната част от неизправностите на електрическата част на бормашината Bosch 2-26 се потвърждават от увеличаването на искрите в областта на колектора.

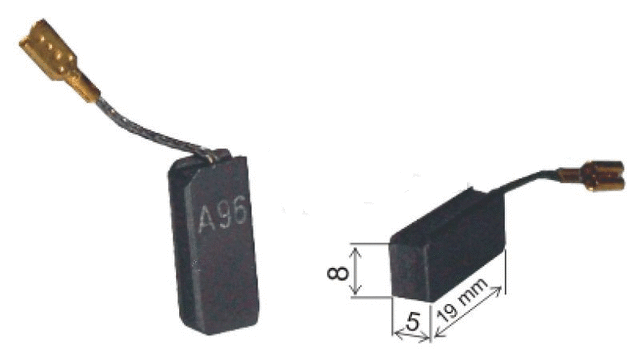

Дължината на използваемите електрически четки не може да бъде по-малка от 8 mm. При смяна на една четка, втората трябва да се смени автоматично.

Намотките на ротора или статора могат да бъдат пренавити сами у дома.

Няма захранване на двигателя на ударната бормашина Bosch

Причината за тази неизправност е прекъсване на проводника, който захранва електродвигателя. Най-често се получава прекъсване на мястото, където кабелът влиза в перфоратора. Проводникът трябва да бъде заменен с нов или ремонтиран. Повредата може да се установи с тестер.Ако няма тестер повредата може да се открие с помощта на захранващата фаза и отвертка с индикатор за неонова лампа. Свързвайки захранващите проводници на свой ред, в другия край, с помощта на неонова отвертка, определете наличието или отсъствието на фаза.

Бутонът Punch не работи. Определя се с тестер за късо съединение.

Най-често късо съединение във филтърния кондензатор причинява повреда на бутона за удар. Най-добре е да смените бутона с нов.

Общи електрически повреди на ударна бормашина Bosch 2-26

Повредата на електрическата част на перфоратора е придружена от появата на миризма на изгоряло, силно нагряване на инструмента по време на работа, поява на големи искри в областта на комутатора на ротора на свредлото и неизправност на инвертора .

Работата на свредлото се влияе от състоянието на въглеродните четки, надеждността на закрепването на държачите на четки и правилната им инсталация.

Миризмата на изгоряло се появява при късо съединение на намотките на статора или ротора.

Спадът в мощността на свредлото с увеличаване на натоварването е типичен за прекъсване на намотките на ротора или къса дължина на въглеродните четки.

Най-често перфораторът се нагрява от късо съединение между завоите в статора или ротора.

Голяма искра в областта на комутатора се причинява от късо съединение между завъртанията на ротора или от изгаряне на ламелите на комутатора.

Неизправността на инвертора се дължи на изгарянето на неговите контакти.

Но основната причина за всички повреди е ненавременното изпълнение на техническата поддръжка и подмяната на въглеродните четки.

Въгленовите четки трябва да се сменят след 70 часа работа или когато се износят до 8 mm дължина.

Дадохме основните причини за провала на бормашините на Bosch.
Може би не сме описали всички повреди на перфораторите Bosch.

Ако знаете за други дефекти с перфораторите Bosch 2-20, 2-24, 2-26, моля, уведомете ни.

Пожелавам ти успех!
