Конструктивни характеристики на битови перфоратори Bosch 2-20, 2-24, 2-26

Най-често срещаните сред професионалните строители в Русия са ударните бормашини Bosch, а сред аматьорските домашни модели Bosch 2-20, 2-24, 2-26.

Ударните бормашини не само работят добре, но и лесно се ремонтират. Те могат лесно да намерят всяка счупена част.

В конструкциите на описаните перфоратори е заложен същият принцип за прехвърляне на въртящия момент от ротора към вала на цевта на ударния блок с едновременното предаване на транслационен импулс към работния инструмент.

Структурно перфораторите са направени по същата схема, но отделните възли или части имат свои собствени характеристики.

Ако знаете специфичните разлики между моделите на описаните въртящи се чукове Bosch, разглобяването и ремонтът със собствените си ръце няма да бъде трудно.

В допълнение към оригиналите, на руския пазар има голям брой фалшиви инструменти, включително перфоратори Bosch.

Характеристиките на дизайна на моделите и как да ги разглобявате и ремонтирате със собствените си ръце са описани по-долу.

Принципът на работа на перфораторите е един и същ, но конструктивните характеристики се различават.

Основните части, използвани в изброените модели перфоратори на Bosch, са взаимозаменяеми. Това се отнася за механичния и електрическия монтаж.

Но има и възли, които се различават по използваните детайли.

За да ремонтирате перфоратор Bosch 2-20, 2-24, 2-26, трябва да знаете тези разлики. Познаването на конструктивните характеристики на всяка бормашина улеснява процеса на ремонт, намиране и отстраняване на неизправности.

Конструкциите на перфораторите на Bosch са толкова прости, че ви позволяват да изпълнявате прост ремонт, практически със собствените си ръце и сменете всяка част, без да се свързвате със сервизните отдели. Трябва да имате умения на монтажник, да имате основни познания по електротехника и да разбирате принципа на работа на перфоратора.

Основните разлики в дизайна на перфораторите Bosch

Когато ремонтирате ударна бормашина Bosch, няма да се справите без електрическата верига и демонтирането на инструмента на модела, който ще ремонтирате.

Електрическите вериги на перфораторите Bosch 2-20, 2-24, 2-26 са почти еднакви. Въпреки че има някои дребни разлики.

Но механичните блокове се допълват от части, които са структурно различни една от друга. Основните разлики се събират в два възела: в междинния вал и цевния вал на ударния блок.

Най-големите разлики са представени в конструкциите на междинния вал, монтажа на "пияния лагер", в превключвателя на режимите.Безпринципни характеристики присъстват в конструкциите на цевта на ударния блок, ударника, ударника.

Да започнем с перфоратор Bosch 2-20.

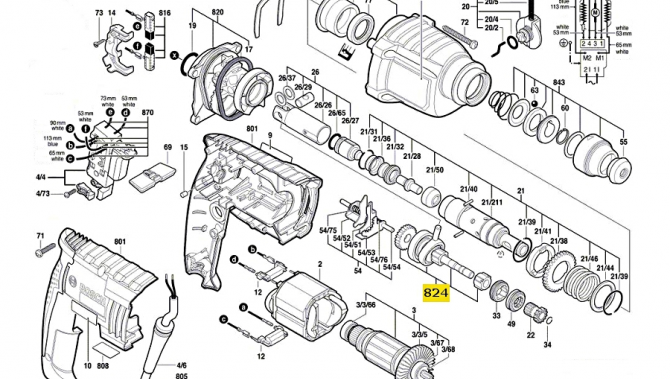

Схема и дизайн на перфоратор Bosch 2-20

Ремонтът на ударна бормашина Bosch 2-20 не е възможен без познаване на конструкцията на инструмента, който трябва да се ремонтира.

Принципът на работа на бормашината Bosch 2–20 се основава на предаването на въртящия момент от вала на ротора поз.3 към вала на ударния блок поз.22 през междинния вал поз.824, като едновременно с това се предава надлъжен импулс към работата инструмент.

Роторът poz.3 предава въртящия момент към спираловидното зъбно колело на междинния вал poz.824.

Спиралната предавка е монтирана на междинния вал и предава въртящия момент на вала.На вала е фиксиран пиян лагер, който приема въртящия момент чрез съединителя. По дизайн пияният лагер предава транслационно движение към цевта на ударния механизъм.

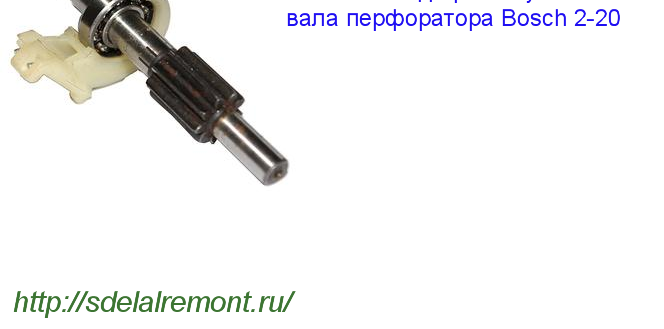

Конструкцията на междинния вал на перфоратора Bosch 2–20

Междинният вал на перфоратора Bosch 2–20 се състои от ролков лагер (пиян лагер), съединител, голямо спирално зъбно колело и малко цилиндрично зъбно колело.

Най-често повредите се проявяват чрез износване на шлиците на съединителя, което води до загуба на въртене на патронника на бормашината при наличие на ударен импулс.

Коригира се чрез подмяна на съединителя или възстановяване на зъбите на частите на съединителя.

Характеристики на дизайна на ударна бормашина Bosch 2–24

Най-добре е да започнете ремонт на перфоратор Bosch 2-24, като знаете схемата и конструктивните характеристики на инструмента, който се настройва. Принципът на действие на перфоратора Bosch 2-24 е подобен на този на перфоратора Bosch 2-20.

Въртящият момент се предава на вала на инструмента, едновременно с предаването на ударния импулс. Ударната бормашина има три режима на работа: пробиване с удар, пробиване без удар, удар.

Спиралното зъбно колело на ротора poz.803 предава въртящия момент към спираловидното зъбно колело на междинния вал poz.826.

Дизайнът на въртящия се чук Bosch 2-24

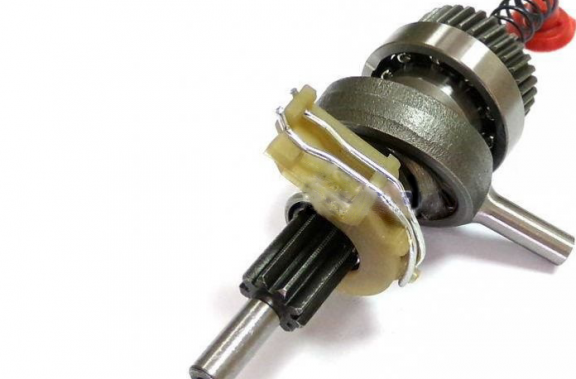

Междинният вал на перфоратор Bosch 2-24 се състои от комплект лагери poz.830, съединител poz.823, превключваща част poz.44. Най-често съединителят се проваля. Това изхабява зъбите ви. Ремонтът на съединителя се състои в коригиране на профила на зацепващия зъб в съединителя и на междинния вал.

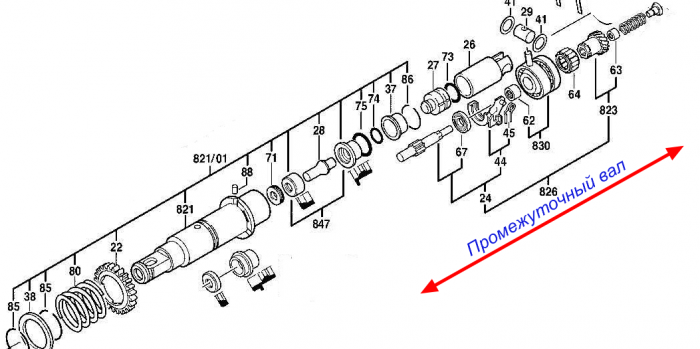

Дизайнът на вала на ударния механизъм

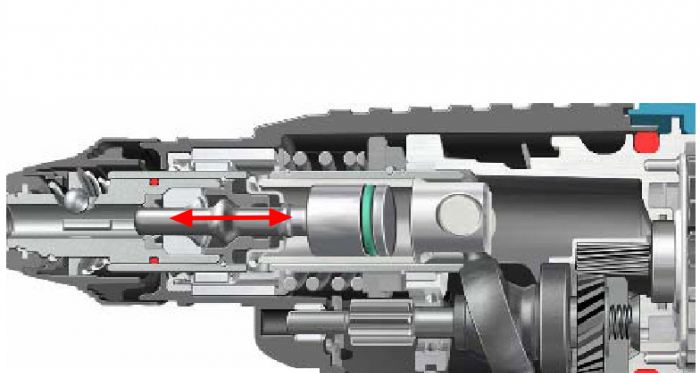

Валът на цевта на ударния блок е проектиран да предава ротационен импулс с едновременното движение на ударника.

Въртенето се предава от цилиндричното зъбно колело на междинния вал към голямото цилиндрично зъбно колело поз.22 на цевния вал поз.821.

Възвратно-постъпателното движение се предава през пияния лагер поз.830, ударното бутало поз.26, ударника поз.27, ударния болт поз.28 към свредлото, фиксирано в патрона поз.756.

Дизайнът е дърво, кухо от едната страна. Частите са монтирани на вала от двете страни.

От монтажната страна на касетата на вала е монтирана цилиндрична предавка poz.22 и фиксирана върху вала с ролка poz.88, притисната към рамото на вала от пружина poz.80. Самата пружина е фиксирана със задържащ пръстен poz.85.

Следното се вкарва в кухината на цевния вал на блока на амортисьора: сглобеният болт на амортисьора poz.28 и буталото на амортисьора. Поз.27 се поставя в буталото на амортисьора поз.27 с нов гумен пръстен поз.73, поставен върху него.Всички гумени изделия са смазани препоръчителна смазка.

Неизправности на цевния вал на ударния механизъм

Поради отслабването на силата на пружината, загубата на фиксиращата ролка, зъбното колело може да се върти на вала. Това се проявява чрез загуба на въртящ момент с наличието на ударен импулс.

Перфораторът удря, но не пробива.

Когато гумените изделия (уплътнителните пръстени) са износени, перфораторът спира да работи в режим "Chaing". Това става постепенно. Силата на удара отслабва с износването на гумените пръстени. Факт е, че от пияния лагер движението се прехвърля към ударното бутало poz.26, в което ударният щифт poz.27 създава въздушно налягане и действа върху ударния болт poz.28.

Перфораторът пробива, но не удря.

Ако приложите голяма сила по време на работа на перфоратора, това може да доведе до разрушаване на ударния болт, блокиране на ударника в ударното бутало. Такива неизправности се елиминират само чрез пълна подмяна на дефектната част. Подробно за отстраняване на неизправности с перфоратор на Bosch.

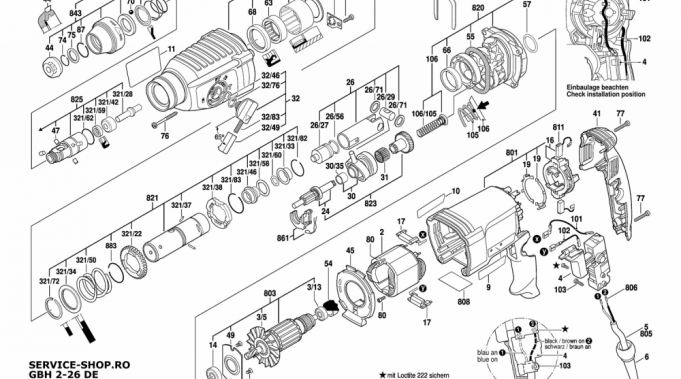

Характеристики на дизайна на ударна бормашина Bosch 2–26

Ремонтът на въртящия се чук Bosch 2–26 трябва да започне с познаване на конструктивните характеристики на инструмента, който трябва да се регулира. Принципът на действие на перфоратора Bosch 2-24 е подобен на този на перфоратора Bosch 2-26.

Въртенето се предава от вала на ротора, през междинния вал, към вала на амортисьора. В същото време пиян лагер, монтиран на междинния вал, предава възвратно-постъпателно движение към амортизиращото бутало.

Ударната бормашина има три режима на работа: пробиване с удар, пробиване без удар, удар.

Спиралната предавка на ротора poz.803 предава въртящия момент към спираловидната предавка на междинния вал poz.823.

Междинният вал е подобен на вала в конструкцията на перфоратора Bosch 2-24 и е взаимозаменяем със себе си и частите, които съставят междинния вал на перфоратора Bosch 2-24, 2-26. Инструкции за разглобяване на перфоратор Bosch.

Дизайнът на вала на ударния механизъм

Цевният вал на ударния блок е подобен по конструкция на цевния вал на перфоратора Bosch 2–24. Повредите са причинени от неизправности на същите части като в перфоратора Bosch 2–24.

Характеристиките на вала на перфоратора Bosch 2–26 са, че задвижваното голямо цилиндрично зъбно колело poz.22 е фиксирано върху вала с три щифта poz.37, за разлика от фиксиращата ролка на перфоратора Bosch 2–26.

Когато разглобявате цевния вал на ударния блок на перфоратора Bosch 2–26, обърнете внимание на това как е закрепено зъбното колело. Три щифта трябва да бъдат премахнати, преди зъбното колело да може да бъде свалено. Как правилно да сглобите перфоратор Bosch.

Заключение:

1. Познаването на разликите между горните модели перфоратори на Bosch ще ви позволи бързо да разглобите инструмента и да замените дефектните части. За да направите това, не е необходимо да се свързвате с отдела за следпродажбено обслужване.
2. Структурно перфораторите на Bosch са толкова прости, че ви позволяват да извършвате ремонти с почти всякаква сложност.
3. Всичко, от което се нуждаете, е желание и основни механични познания.

Случва се да има повече фалшиви модели на перфоратора Bosch по тази тема Повече информация.
