Откриване на повреди в ротора и статора на бормашина Макита

Всеки електроинструмент в крайна сметка се разваля. Повредите се делят на механични и електрически. Сред електрическите повреди най-често срещаните са повредите, свързани с повреда на четките. Второ: повреда на лагерите на котвата. Неизправностите, свързани с повреда на статор или ротор, са по-рядко срещани.

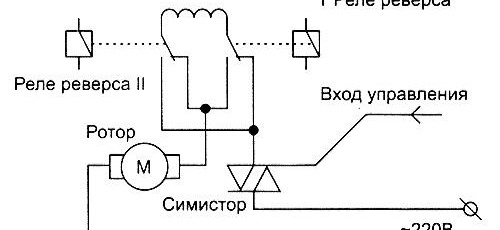

И как правилно да определите неизправността на статора, ротора на бормашините Makita 2450 и 2070, да смените четките? И тук ще ни помогне електрическата схема на свредлото Makita 2450, 2470.

Как да поправите или замените четки с въртящ чук Makita 2450 и 2470

Фактът, че е необходима смяна на четките на перфоратора, се показва от увеличаване на искри в областта на комутатора на ротора, миризма на изгоряло, нагряване на четкодържателите.
При нова или ремонтирана ударна бормашина искрата под четките е еднаква, с постоянна дължина и няма разделяне на искрите в кръг.
Износените лагери, повредата в изолацията на ротора или статора се показват ясно от искра по целия колекторен кръг. Появата на този тип искра показва изчерпване на колекторните плочи, повреда на ротора или статора.

Как да премахнете електрически четки от ударна бормашина Makita

Като общо правило се препоръчва смяна на четките след 70 ... 120 употреби на електроинструмента.

За да смените въглеродните четки poz.65, трябва да отидете там.

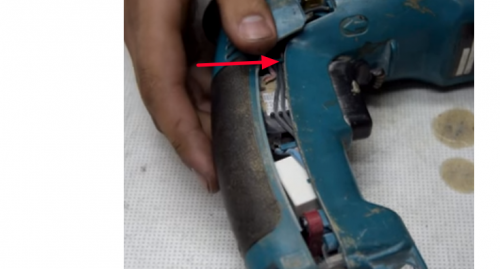

Необходимо е да премахнете задния капак на перфоратора, той е фиксиран с три самонарезни болта.

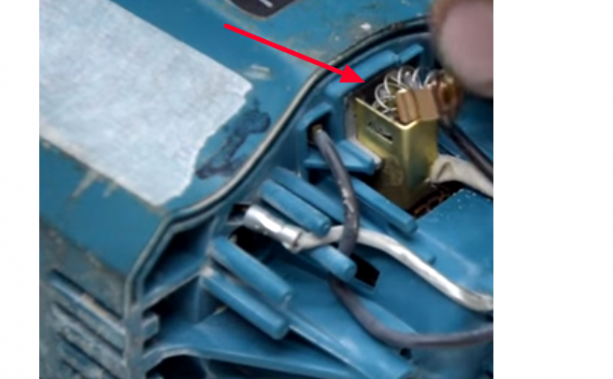

Изключете водещите проводници. С помощта на отвертка отстранете ключалките на четката и ги освободете.

Помня! При продължителна работа на инструмента не се допуска намаляване на дължината на работната част на четките с номиналната стойност от 1/3 (около 8 mm).
Ако едната четка е износена, и двете трябва да се сменят.

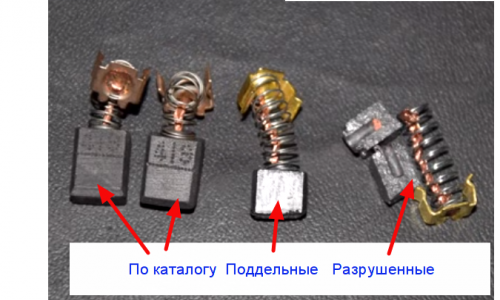

Между другото, фалшификатът също може да работи добре, ако е направен от правилния материал и стриктно според чертежите.

Как да направите свои собствени четки?

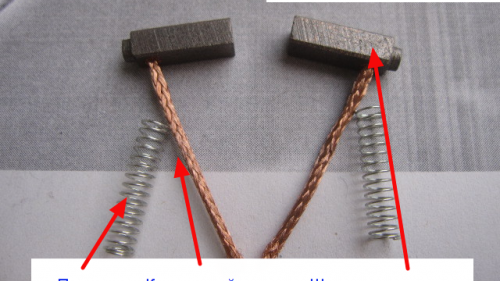

Най-евтиният начин да вземете електрически четки от други модели електрически инструменти е да ги заточите до желания размер с обикновен файл. Икономичен е, но ще издържат по-малко от оригиналните. Възможно е като опция да се монтира карбонов прът на батерия или други елементи.

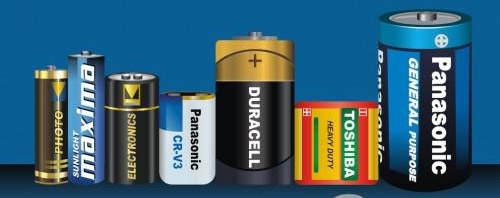

Необходимо е да вземете батерията и да премахнете централния въглероден електрод от нея. Електродът трябва да се шлифова с иглени пили до желаните размери на старата електрическа четка (това е информативна информация и не е от съществено значение за употреба)

Трябва да се отбележи, че качеството на графита пряко влияе върху експлоатационния живот и искрите

След като се уверите, че четките са износени, вземете аналози.

Монтаж на четки

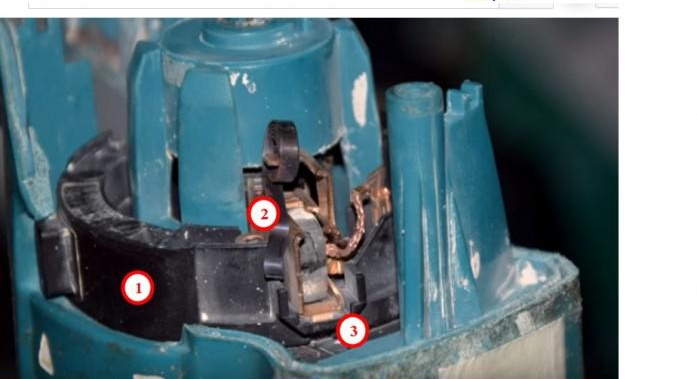

Преди да поставите четките на място, е необходимо да почистите държачите на четки от въглеродни отлагания. Това се прави с кърпа, напоена с разтворител.Най-добре е да отстраните въглеродните отлагания под формата на частици, получени по време на интензивно искрене, с малка иглена пила. Почистените държачи за четки се монтират на място, четките се вкарват в тях и се фиксират отгоре с ключалки.

Как да определите целостта на статора, без да разглобявате поансона

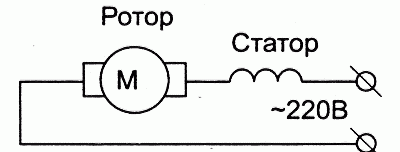

За да се определи целостта на статора, е необходимо да се прозвънят неговите намотки, да се измери съпротивлението на намотката и съпротивлението на изолацията.

За да измерите съпротивлението на намотката на свредлото Makita, свържете единия край на тестера към освободения държач на четката, а другия към единия край на електрическия контакт. Ако мултиметърът не показва нищо, сменете другия край на щепсела. Ако съпротивлението е безкрайно, статорът е отворен и трябва да бъде заменен или ремонтиран. Не забравяйте, че не можете без електрическата схема на ударна бормашина Makita 2450.2470.

Ако се появи някакъв вид съпротивление, важно е да се измери точната му стойност. По правило съпротивлението на намотката на статора на свредлото Makita-2450 при температура +20ºС е по-малко от 25 ома.

Научете повечезащо колекторът на арматурата искри и кои четки са най-добри? Видеото ще ви помогне да го разберете, в края на видео прегледа има важни съвети за избора на четки

Как да премахнете статора на ударна бормашина Makita 2450 и 2470 за точна диагностика и ремонт

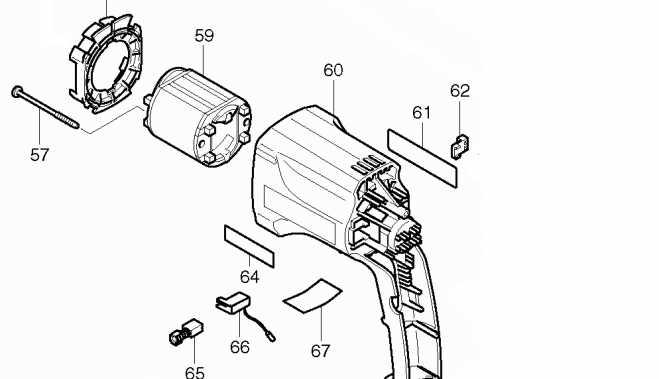

За да премахнете статора poz.59, е необходимо да премахнете четките, развийте четирите винта, закрепващи капака на механичния блок. Завинтват края на капака.
Издърпването на черния корпус и зеления в различни посоки ще освободи корпуса със статора.Статорът е фиксиран в зелен корпус.

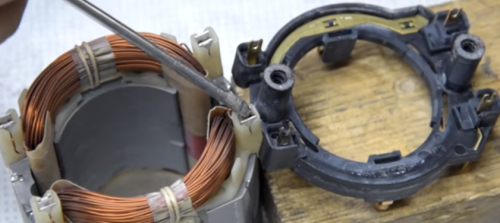

За да го премахнете, трябва да премахнете пластмасовото уплътнение poz.58 и да ударите края на кутията с чук или дървена щанга. Статорът ще излезе сам, остава да го извадите, издухате и проверите напълно.

Ако имате тестер за късо съединение, можете веднага да проверите статора за късо съединение. Устройството се нарича ИК-32.
Процедурата за проверка на намотките на статора
За прецизен контрол разкачете двете намотки на статора една от друга в електрическа верига. Проверете съпротивлението на всяка намотка, те трябва да са абсолютно еднакви. При разлика в съпротивлението, намотката с по-малко съпротивление вероятно ще има верига между завои.

Направи си сам проверка на статора на бормашина Makita 2470 и 2450
Диагностика на котва, статор с късо съединение и самоделка

Как да проверите годността на роторния чук Makita

Проверката на годността на ротора в перфоратора Makita започва с разглобяването му от корпуса.
Но първо трябва да направите някои външни изследвания. Ако в ротора искра от четките на колектора обхване масата на комутатора, ако по време на работа перфораторът не развива скорост и мощността му е паднала, това е първият признак за неизправност на ротора.

Как да извадите ротора от корпуса
За да извадите ротора от корпуса, е необходимо да разделите черния и зеления корпус, както при демонтажа на статора.

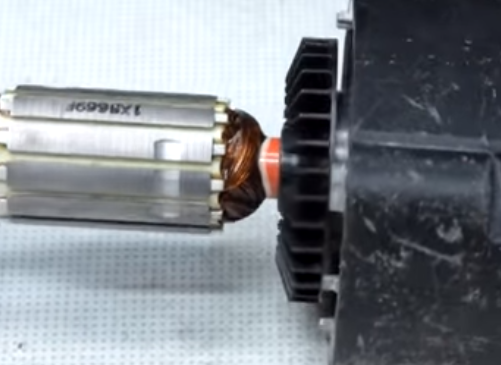

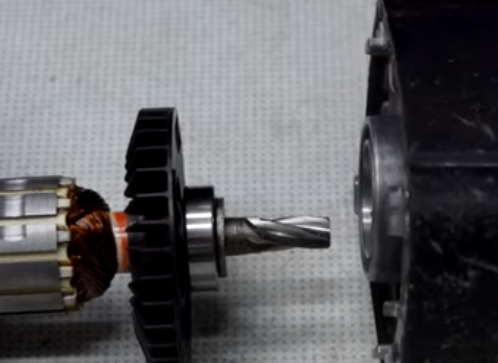

След като разкачите корпуса на статора, вземете корпуса на зъбното колело (черен) в дясната си ръка и ротора в лявата си ръка и дръпнете в различни посоки, докато се отделят напълно. Роторът се задържа в скоростната кутия поради триенето на спиралните зъбни колела.

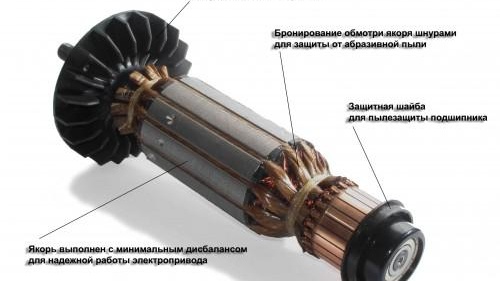

Внимателно проверете колектора на ротора. Не трябва да показва драскотини от четка. Ламелите на колектора трябва да са чисти.

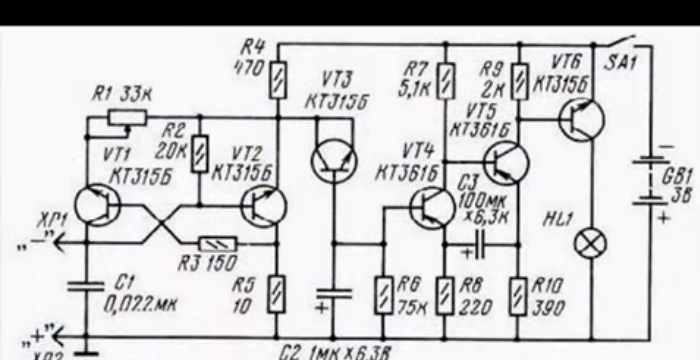

За да проверите целостта на колектора, трябва да използвате устройство за откриване на късо съединение. По-лесно е да се постигне непрекъснатост на веригата според електрическата схема на ударна бормашина Makita 2470.2450. Между другото, можете сами да направите такова устройство, ако знаете как да комуникирате с поялник.

Ако сте убедени, че роторът не работи, можете да инсталирате нов или да опитате да възстановите дефектния.

Монтаж и монтаж на нов ротор

Смяната на ротора не изисква специални познания и може да се извърши от всеки потребител.

Роторът се вкарва в механичния блок със спирално зъбно колело, докато застане плътно.

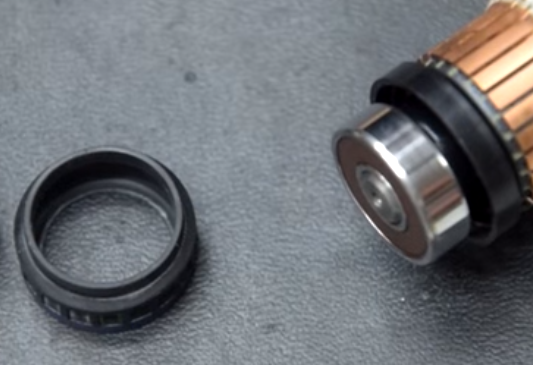

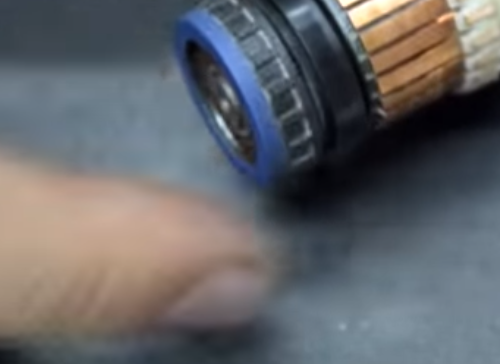

Помня! Много е важно да монтирате правилно лагера поз.56 и гумения пръстен 10 поз.77.
В ударната бормашина Makita 2450 се използва 607LLB лагер poz.56 или местен еквивалент 80017 на ротора от страната на комутатора, а 609LLU лагер poz.51 или аналог 80019 е монтиран от страната на работното колело poz.53.

След като монтирате ротора, затворете го с корпус, поставете електрическите четки на място и проверете работата на перфоратора.

Всичко! Изпълнихте трудна задача. Ударната бормашина работи.
