Познаването на съвременните технологии и методи за работа с електроинсталации, наистина ли е необходимо? Да, трябва да знаете как правилно да свържете електрически проводници.
Това може да бъде полезно при инсталиране, полагане на всяка електрическа система. Независимо дали става въпрос за изгорели кабели, арматура, която се нуждае от подмяна или пълен комплект ново оборудване. Такива знания може да не са необходими, но би било по-добре да знаете всички обичайни начини за свързване на електрически проводници.

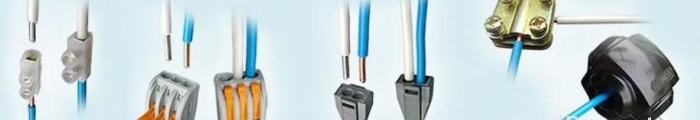

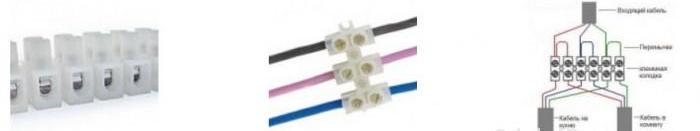

Приложение в схеми на клеморед
Клемните блокове са електрически продукти, изработени от електрически непроводим материал, вътре в който е вкарана проводяща втулка, която има чифт винтове в противоположните краища. Те се използват за фиксиране на жицата. Чудесен избор за въплъщение на модерен начин за свързване на проводници.
Когато избирате надеждна кабелна връзка, важно е да запомните, че клемните блокове се правят с различни отвори за много секции.
Този метод почти винаги се използва за свързване в съединителни кутии от всякакъв тип, при инсталиране, инсталиране на стени и други устройства. Ще бъде подходящо за монтаж на повечето уреди, ключове и контакти. Лесно е да монтирате масива с помощта на такива фитинги, просто трябва да поставите голите краища в отворите и, като използвате умерена сила, затегнете здраво винтовете. Самата прежда не трябва да се прехвърля. След като разбрахте как правилно да свържете електрически проводници с помощта на клеми, струва си да проучите други също толкова надеждни методи.
Оценка на терминалния метод: Отлично качество на сглобяване. Цената им е приемлива. Доста спретнат и лесен за инсталиране. Добра възможност за свързване на различни проводници, например алуминий и мед.
Понякога самите клеми се продават с неправилна изработка, което заплашва да ги счупи по време на монтажа. Възможност за свързване на максимум два кабела от едно сечение в един и същ контакт. Не пропускайте да прочетете как да свържете проводниците по цвят.
Блоковете не се препоръчват за свързване на алуминиеви вериги и многожилни вериги. Това се дължи на голямата чупливост на алуминиевите проводници и голямата гъвкавост на самите многожилни проводници. Но като цяло приличен метод.

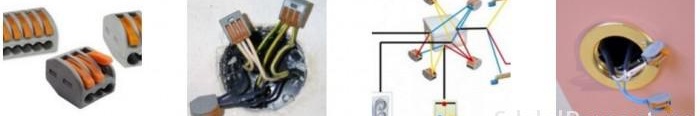

Пружинни клеми
Бързото инсталиране на електрически мрежи понякога е просто необходимо. Например, за извършване на временно осветление на балкон, тераса, беседка. Пружинните клеми Wago са отличен продукт за този вид работа. Модерен и разбира се надежден начин за свързване на проводници. Въпреки че е нов на пазара на електрическо оборудване, монтажът с помощта на пружинни клеми е бърз и преди всичко удобен.
Основната разлика между използването на самите клемни блокове vago: по-удобно е да свържете всички проводници на електрическите кутии с тях, отколкото с усукване. Тук за висококачествен монтаж се използва уникален затягащ механизъм, а не обикновен винт.Производителите произвеждат ваго системи за еднократна и многократна употреба.
- В обичайната версия този продукт се използва за еднократна употреба, не може да бъде възстановен при последващи ремонтни дейности. Отстранява се и се заменя с нов.
- Многократните wago клеми са малко по-скъпи, но с тяхна помощ можете да изключите сглобените контакти няколко пъти, като пренакалите веригата според вашите нужди. Това ускорява процеса на ремонт или монтаж на постоянни и временни мрежи. Един прост механизъм тип лост има предимството, че може да бъде внимателно, но качествено фиксиран всеки проводник, без да го повреди или прехвърли.
С помощта на vago фиксирането е просто, трябва да премахнете изолацията и да поставите необходимите жила в монтажния отвор. Затегнете с лост. Важно право изчислете натоварването на проводниците с онлайн калкулатор.
оценка на системата за затягане на вагона: Уникална възможност за комбиниране на всякакъв проводник, алуминий, мед и др. Има възможност за свързване на многожилни кабели едновременно (два или повече).
Универсалните скоби wago ви позволяват да захванете всеки тънък многожилен проводник, без да го повредите. Друго предимство е компактният размер на подложките.
Отлично качество и издръжливост. Блокът Vago има технологичен отвор, който осигурява достъп до отвертка с индикатор за напрежение. Работата на всеки електропровод може да бъде проверена по всяко време. Недостатък може би е значителната цена на самите терминали. Но този тип кабелна връзка е най-модерният и най-бързият.

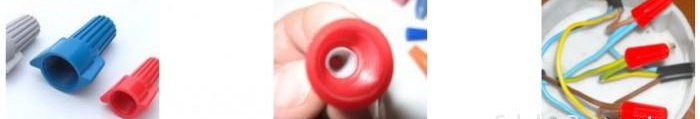

Изолация с ЛПС капачки
Дешифрирането на продукта не е трудно, свързване на изолационни скоби (PPE). Това са обикновени найлонови или пластмасови капачки с вътрешна ключалка.
Най-простият вид свързване на проводници, той се прави след усукване на самите проводници, опитен. Капачките често се използват за свързване на проводници в съединителните кутии, за маркиране на връзките в желания цвят.
Оценка на употребата на такива продукти: Сравнително ниска цена на ЛПС. Използването на безопасни материали елиминира запалването на електрически кабели. Лесна инсталация, сложете навивка кабели и сте готови. Тези капачки имат широка гама от цветове, което е удобно. Разбира се, ако проводниците не са маркирани с цвят, цветното ЛПС има способността да определя или просто да маркира нула, фаза и други необходими захранващи линии.
Има и недостатъци: Недостатъчно ниво на фиксация. Типът многожилни проводници може да се монтира само след заваряване.
Монтаж на мрежи с помощта на ръкави
Тази опция се счита за най-надеждният метод за свързване. Всичко за пълнителите и качеството на преждата.
Оловните проводници се вкарват в специална тръба - ръкав и се гофрират с определена сила. Има едно, но. Сечението на проводниците не трябва да надвишава сечението на монтираните ръкави. След поставяне и нагъване на скобата, ръкавът се изолира внимателно с термосвиваема тръба или други изолационни материали.
Глобален знак. Чудесен начин за сигурно свързване на кабели. Посоката на проводниците може да идва от различни страни на тръбата или само от едната страна. Ръкавите са доста евтини. Добър начин за сигурно свързване на проводниците един към друг.
Има и недостатъци. Ръкави за еднократна употреба, не се сгъват. За производството на такава работа ще ви е необходим инструмент - пресова скоба, която също служи като специален инструмент. Отстраняват изолацията.Те имат кримпващо устройство в арсенала си и електрическата работа отнема малко повече време.
Проводници за заваряване или запояване
Този метод е надежден. Обикновено този метод на свързване в съединителна кутия включва първо отстраняване и усукване на краищата, след което те се потапят в нагрята спойка. Свързването на алуминиевите проводници към алуминия за предпочитане се извършва чрез спояване. След това се изолират с топлинна тръба или изолационна лента.
Силно не се препоръчва незабавно охлаждане на запоените проводници във вода, микропукнатините, които се появяват по време на този тип охлаждане, влияят неблагоприятно на качеството на връзката. Не са издръжливи.
Оценка на метода на заваряване. Осигурява контакти с плътна верига и отлично качество, не е скъп, той е най-надежден с начина на свързване на електрическите проводници в заварена кутия.
Технологичен недостатък. Не можете без поялник. Скоростта на работа не е висока. Връзката разбира се не е разглобяема. От това следва, че запояването се извършва в екстремни случаи, като се използват по-модерни методи за свързване. Сред майсторите той отдавна не е популярен, защото отнема повече време.
Има и рядък метод за свързване на електрически проводници чрез запояване. Процесът е подобен, но изисква използването на специална машина за заваряване, разбира се, и определени умения.

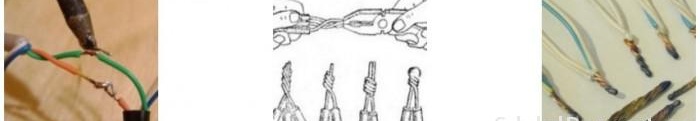

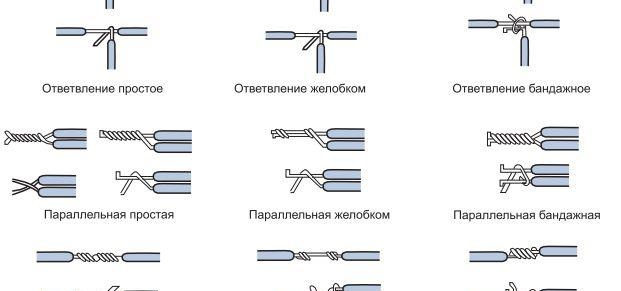

Метод на контактно усукване
Това не е нов метод, може да се каже "дядо", той се състои в спирално усукване на ядрата помежду си. Същността на всяка работа е да завъртите оголените проводници с клещи и да покриете мястото на усукване с изолация. Ето може би всички начини за усукване на проводниците.
Оценка на този метод на свързване. Висока скорост на всички монтажни работи. Цената е минимална.
По подразбиране. Забранено е свързването на усуквания с различен състав, медни и алуминиеви проводници., окисляването е неизбежно. Съгласно регулаторната рамка, усукването на проводници в съединителна кутия не се препоръчва за използване в помещения с горими материали, висока влажност, мазета, както и във всяка къща, построена от дърво. Научете повече за twist Електрически проводници. Силно препоръчваме да гледате видеоклип, на който е по-добре да усуквате или клемни блокове Vago.

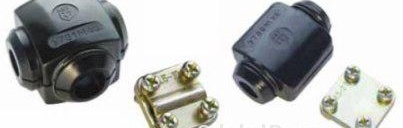

Стягащо устройство за "орехови" проводници
Такова устройство е просто кабелна връзка с две плочи вътре и няколко затягащи винта, обикновено в ъглите. Просто прикрепете жицата към самата плоча. След това поставете карболитна черупка отгоре.
Клас.Страхотен вариант за свързване на всяко електрическо устройство проводници в съединителната кутия, голям и среден размер. Разбира се, тези видове продукти са доста удобни и имат висока степен на защита. Позволява ви бързо да свържете проводник към релса с дебел профил, без да го счупите.
По подразбиране. Размерите позволяват монтаж само в просторни съединителни кутии, екрани. С течение на времето винтовете се разхлабват.
Съвет: Когато избирате фитинги и метод, имайте предвид следното:
- Необходимо е да работите само с изолиран инструмент, използвайте защитно оборудване.
- Не забравяйте да поставите предупредителен знак на знака за спиране или брояча „не включвайте“.
- Свържете електрическите уреди съгласно приложените инструкции.
След като разгледате основните видове кабелни връзки, можете лесно да изберете правилната опция. И като имате под ръка прост инструмент и диаграма, можете да го монтирате сами.Подробно как се монтира ел табло надясно.
