Цветна маркировка на проводници и кабели

За правилното свързване на електрически табла е важно да се спазват определени правила. Основният документ за всеки електротехник, участващ в инсталирането на електрически инсталации, е PUE "Правила за инсталиране на електрически инсталации". Той описва как да извършите правилно електрическата инсталация, как да изчислим сечението на проводниците, какъв кабел или проводник да използвате.

В допълнение към PUE, трябва да знаете GOST R 50462-2009. Документът описва подробно обозначенията на цветовете и буквите, които могат да се използват за различни проводници и кабели. Този документ влезе в сила едва през 2011 г.

Това е нов стандарт, който се различава по много начини от предишния. Факт е, че цветната маркировка на проводниците в новия GOST до голяма степен противоречи на изискванията на PUE. Новият GOST е разработен в съответствие с европейските стандарти, които се различават от националните стандарти. Това често води до объркване при инсталиране на електрическо оборудване.

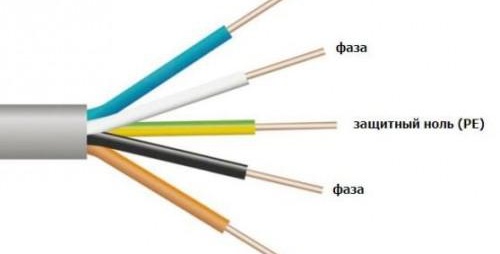

Маркиране на конци по използване и цвят



Маркировката на проводниците и кабелите, която се прилага от производителя, се отнася за фабричната маркировка. Това е цветът на черупката и буквените обозначения.

Цветовите и буквени обозначения ви позволяват да получите цялата необходима информация. Къде и в какво качество е необходимо да се използва тази нишка.

Цветът съдържа информация за предназначението на нишката.В повечето случаи се прилага цветна маркировка по цялата дължина на преждата. Ако жицата няма изолация, маркировката се нанася върху ставите и нейните краища.

Съгласно действащите стандарти са разрешени следните цветове конци:

- черен;

- бяло;

- син;

- розово;

- Виолетов;

- Портокал;

- Кафяв;

- Червен;

- жълтеникаво зелено;

- тюркоаз.

- сиво;

Познаването на обозначенията на цветовете и буквите значително намалява времето за монтажни работи, ви позволява да елиминирате грешки при свързване на проводници. Грешките могат да доведат до късо съединение и токов удар за персонала по време на пускане в експлоатация.

защитни проводници.

За маркиране на защитните проводници се използват цветовете жълт и зелен. Те могат да се прилагат по протежение или напречно на проводника. Освен това в GOST се определя дори съотношението на цветовете един към друг. От 30 до 70 процента от повърхността на конеца от един цвят, останалата част от повърхността на друг (за всеки 15 mm дължина). Старият стандарт не споменаваше тези изисквания.

Според новия GOST не е позволено да се използват отделно зелени и жълти цветове!

Ако като защитен проводник се използва оголен проводник с различен цвят, той трябва да бъде идентифициран с жълто-зелена лента.

Буквено-цифрово обозначение - PE.

нулев проводник

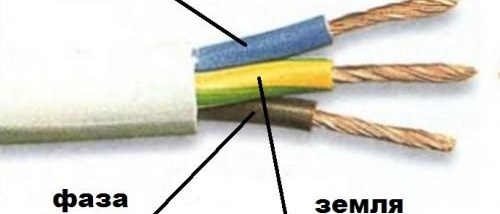

При маркиране на нулевия проводник на AC вериги се използва син цвят. Често се нарича "неутрален". Буквата е N. В никакъв случай не трябва да бъркате "земята" с работната "0".

PEN или TN-C система

Това е система за заземяване, в която защитният проводник и работният "0" са комбинирани по цялата дължина. Те са маркирани със зелено и жълто. Точките на свързване и краищата на проводниците са сини.Допуска се и обратна маркировка: по цялата дължина - синя, в краищата и ставите - жълто-зелена.

Системата TN-C се използваше навсякъде. Лесното инсталиране беше основен приоритет. Сега безопасността на живота е на първо място.Четирипроводната система все повече се заменя с петпроводна система TN-S. В него "нулевите" и "защитните" проводници са разделени.

В някои проекти разделянето на PE и N се извършва в подстанциите. Захранването на потребителя се осъществява чрез петжилен кабел. Но най-често разделянето се извършва в централни шкафове с въвеждаща машина (или разединител).

Фазови проводници

Цветната маркировка на фазовите проводници в трифазна верига е сива, кафява и черна. Ако веригите имат по-сложна конфигурация, се използва маркировка с други цветове, разрешени от GOST.

Общоприетото буквено обозначение на фазовия проводник е L. За трифазна верига се използват обозначенията L1, L2, L3. За вериги с постоянен ток, обозначението "L +" и "L-".

Маркировка на проводника съгласно GOST R 50462-2009

Таблицата показва основните видове проводници с маркировка.

Спецификация маркировка

Кабелите и проводниците са маркирани не само за тяхното предназначение. На обвивката на кабела обикновено се посочва буквено-цифрово обозначение, чрез което могат да се определят неговите технически характеристики.

Буквени обозначения на местни продукти:

1 - материал на сърцевината (A - алуминий);

2 - тип проводник (M - монтаж, K - контрол и др.);

3 - изолационен материал (R - гума, P - полиетилен и др.);

4 - защитна конструкция (B - екранирана с метални ленти, T - за полагане в тръби и др.).

Цифрови обозначения на национални продукти:

1 - брой проводници (няма първа цифра на едножилен проводник);

2 - секция;

3 - максимално напрежение.

Обозначения по европейски стандарти:

N-VDE стандарт;

Y - PVC изолация;

M - монтажен кабел;

RG - бронезащита;

C - екраниран кабел;

SL - контролен кабел;

05 - напрежение до 500 V;

07 - напрежение до 750 V.

Това е най-често срещаното и добре познато маркиране на кабелни продукти.

Маркировка за завършване на кабела

В индустриалното производство, в телефонните и телекомуникационните мрежи се използва друг вид маркировка - маркировка на кабелни обувки.

При използване на кабели с голям брой проводници, маркировката се прилага при свързване към съединителни кутии, щитове, съединители. В противен случай ще бъде невъзможно да намерите желаното ядро. Особено това важно при сглобяване на електрически табла.

Кабелните накрайници могат да бъдат маркирани по различни начини:

• използвайте постоянен маркер (евтин, но не издръжлив);
• използвайте самоламиниращ маркер;
• използване на маркиращи елементи (не са подходящи за всички видове кабели);
• използване на оборудване за маркиране (използвано от професионални монтажни организации).

Въвеждането на ново GOST обозначение на проводника предимства и недостатъци

Въвеждането на нови европейски стандарти значително опрости инсталирането на ново модерно оборудване. Но в същото време възникнаха редица проблеми при поддръжката на стари електрически инсталации, монтирани по старите правила. Не е възможно да се смени окабеляването във всички стари електрически инсталации. Новият GOST не изисква това. За опитните електротехници е особено трудно да се адаптират към новите правила.

Преди това фазовите проводници можеха да бъдат жълти, зелени и червени. Сега жълтото и зеленото се използват само за заземителни проводници.В съществуващите инсталации еквипотенциалните ленти са черни. Сега този цвят се използва само за маркиране на фазовия проводник. Проблеми с определянето на целта на водача могат да доведат до инцидент. За да се избегнат проблеми, трябва да се даде предпочитание на буквено-цифровите маркировки и местоположението на гумите. Също така е необходимо да се следи отблизо развитието на нормативната документация.

Определяне на немаркирани проводници у дома

В обикновения живот най-често трябва да се сблъскате със ситуация, когато няма етикет на битовата електрическа мрежа. Всички проводници на екрана могат да бъдат с един и същи цвят.

Във всички стари къщи мрежата е двупроводна, тоест без защитна тел. Можете да определите коя "нула", коя е "фазата" с индикаторна отвертка. Този инструмент може да се намери във всеки дом. При контакт с нулевия проводник лампата на индикаторната отвертка не свети. При допир във фазовия проводник светва.

Ако мрежата има заземяващ проводник, ще ви е необходим мултицет. С него можете да определите вида на проводника - маса или нула. Необходимо е да зададете стойността на напрежението над 220 V. Свързваме контакт към фазовия проводник. Вторият от своя страна се прилага към останалите две нишки. Нулевият проводник ще покаже стойност от 220 V, заземителният проводник ще бъде под тази стойност.

Основното нещо при извършване на каквато и да е работа, свързана с електричеството, е да се проявява изключителна предпазливост и предпазливост.
