Избор на типа окабеляване за отоплителната система в апартамента

Когато строи собствена къща, както и при инсталиране на автономно отопление в жилищна сграда, собственикът трябва да помисли за висококачествени тръбопроводи. Това ще се отрази не само на външния вид на интериора на помещенията, но и на комфортните условия по отношение на температурните индикатори във всяка стая. Експертите казват, че те не се различават много за апартамент и частна къща, но характеристиките все още съществуват.

Характеристики на избор на схема

По-добре е да изберете окабеляването по време на подготвителната работа за изграждането на къща, когато изготвяте проектна документация. Може да се нарече най-печелившият вариант, където всяко малко нещо може да бъде предвидено. Практическата дейност говори за възможността за избор на типа окабеляване за отоплителната система и живеене вътре. Когато е избрано отопление, видовете окабеляване ще зависят изцяло от конструкцията и в крайна сметка от изискванията на изпълнителя.

Можете да свържете тръбопровода не само с централно отопление, но и чрез организиране на собствено мини-котелно помещение. Такива автономна отоплителна система спестява охлаждаща течност и не зависи от периода на изключване на централната отоплителна мрежа.

Ефективността на цялото оборудване в отоплителната система ще зависи от определени причини, сред които са:

1. Осъществяване на изчисления на технико-икономически показатели. Те трябва да са правилни и да ви позволяват да изберете индивидуална отоплителна система. Ще се изразходва минимално количество гориво, което ще доведе до бързото му изплащане.
2. Схема на отоплителната система. Оформлението на тръбопровода ще повлияе на равномерността на отоплението на всяка стая и нейната отделна част. В допълнение, някои сервизни части също трябва да са горещи, което не трябва да се забравя по време на процеса на инсталиране. Тук се разграничават и съответните видове отоплителни тръби.
3. Качество на сглобяване, пускайки всички елементи в експлоатация. Ако го стартирате в противоречие с всички установени правила, оборудването ще се провали. Това е загуба на време и пари. Когато нямате самочувствие, по-добре е да потърсите помощ от специалисти в своята област.

Практиката показва, че всички отговорни дейности, като избор на материали или проектни оценки, трябва да се извършват от специалисти. Само в този случай може да се говори за положителен краен резултат.

Видове електрически схеми

Общо има няколко основни групи, на които са разделени всички варианти на електрически схеми:

• Една и две тръби.
• Задънена улица и с насрещно движение на охлаждащата течност.
• Позиционирани вертикално и хоризонтално.





Крайният вариант на окабеляването трябва да има комбинация от две от трите точки, които представихте. Това предполага, че ако е избрана например еднотръбна схема, тогава тя ще бъде разположена хоризонтално и ще има задънено движение на охлаждащата течност. Окончателният му избор трябва да стане в процеса на изготвяне на проектната документация. Всяка от неговите опции ще бъде правилна, ако чертежът е направен правилно и извършване на монтажни работи в зависимост от технологията.

Проектантът е обсебен основно от избора на еднотръбен или двутръбен режим на разпределение на отоплението. Всеки от тях обаче има своите плюсове и минуси. Основните фактори в този случай са икономичност, лекота на използване, ниво на комфорт и ефективност.

Освен това има и други видове разпределения за отопление, като например:

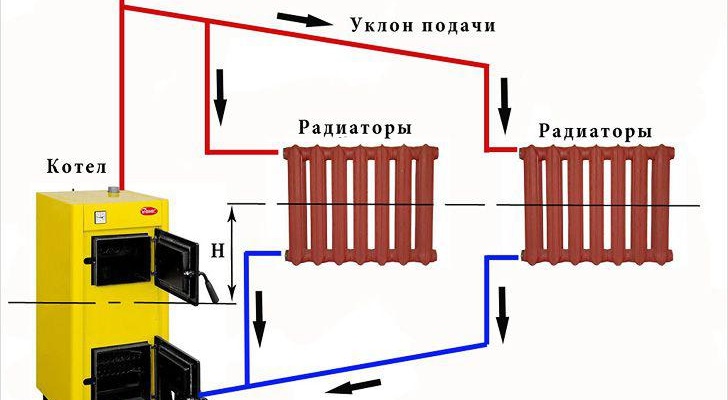

1. Според метода на водния поток:

• Сила.
• Естествено.



2. Системата като цяло:

• Ферма. Вътре се създава фиксирано налягане. Използваната течност не влиза в контакт с въздуха.
• Отворете. Трябва самостоятелно да контролирате нивото на течността в средата на разширителния цилиндър.

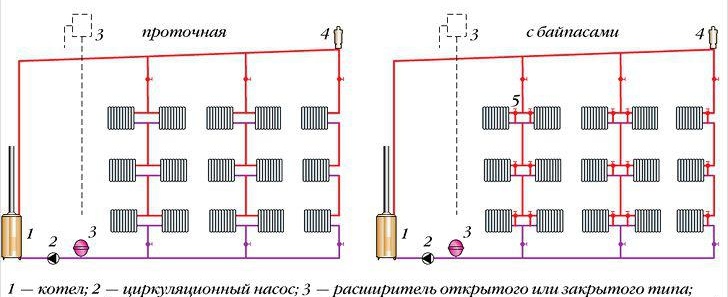

Еднотръбна система

При подреждането с една тръба половината от материалите се използват за работата, което се изразява в спестяване на разходи. Това е особено очевидно при закупуване на скъпи медни тръби. Освен себе си процес на инсталиране може да се направи от начинаещи в строителния бизнес. Но в крайна сметка потребителят получава неравномерно разпределение на топлината в помещенията поради намаляване на температурата на охлаждащата течност при отдалечаване от отоплителния котел. Ще трябва да закупите по-мощни и скъпи нагреватели. Но дори и в този случай няма гаранция, че ще бъде постигната ефективност на отоплението на въздуха в помещенията.

Ако няма байпас, радиаторът не може да бъде напълно изключен. Това създава огромни неудобства и трудности при необходимост от ремонт.

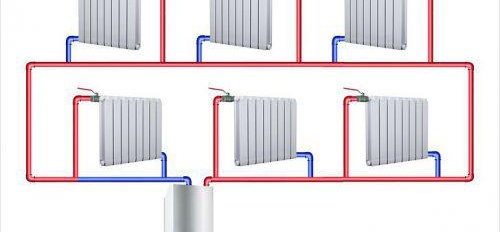

"Ленинградка"

Има специфична за тръбата схема, наречена "Ленинградка". Показва способност за ефективност в процеса на функциониране. Няма на живо радиаторна арматура. Има последователност, но захранващите и връщащите тръби са свързани директно към линията на батерията.Това е основната разлика с класическото изпълнение.

Ползите ще зависят от наличието на спирателни вентили на отоплителните радиатори. Позволява ви да контролирате нивото на температурата по време на употреба. Спирателните вентили ви позволяват да изключите подаването на вода към един радиатор.

Дори тогава регулирането на охлаждащата течност няма да бъде нарушено в цялата система. Това ви позволява да извършвате ремонтни работи с всяко от устройствата. Всички останали ще функционират нормално.

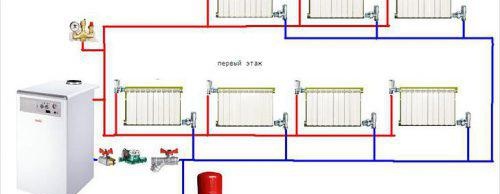

Двутръбна система

V процес на инсталиране голям брой тръби се използват за изграждане на цялата система. Броят на работните места се увеличава значително, както и разходите. Но в замяна електрическата схема ще донесе огромно количество положителни качества, свързани с равномерно разпределение на топлината, създава благоприятни условия за работа на помпата в отоплителния котел, което позволява използването на оборудване, произведено от непознат.

Двутръбна отоплителна система има определени характеристики:

• Отоплението на топлоносителя се извършва поради работата на отоплителния котел. Може да има голям брой опции.
• Необходимостта от инсталиране на регулиращ термокран на изхода и входа на радиатора.
• Изпускателният вентил трябва да бъде фиксиран в най-ниската точка на отоплителната инсталация.
• Ако избраната схема е инсталирана на два етажа едновременно, трябва да се използват автоматични дренажни вентили. Те са прикрепени към най-високите точки на системата.
• Радиатори се свързват отстрани и при желание се избира диагонално или долно захранване на тръбопровода.
• Когато работата се извършва в едноетажна сграда, към последните батерии са прикрепени автоматични дренажни клапани, както и нагревателна релса за кърпи.

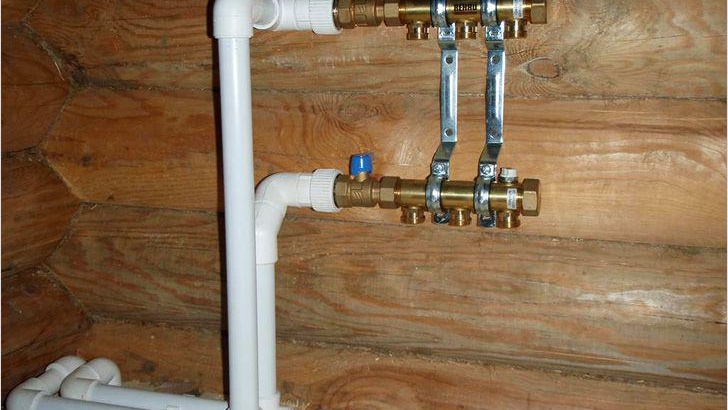

колекторна система

Един от подвидовете на двутръбната система се нарича колекторно окабеляване. Трябва да има отделна верига за всеки уред. Колекторът се използва за централен вход, след което има байпас за отоплителната система на всеки апартамент.

Разглежданите видове окабеляване на отоплителната система по време на работа имат както положителни, така и отрицателни качества, включително:

• Температурата се разпределя равномерно в стаите.
• Използва се включително с голяма част от апартамента.
• Всяка верига може да се регулира независимо и отделно.
• Скрити процес на инсталиране.
• Няма спад на налягането в различните зони.
• Малък брой връзки, което повишава надеждността на системата.
• Контурите ще останат непроменени, дори ако в системата бъдат въведени нови възли.
• По време на инсталацията, която не винаги е в обсега на начинаещ, е необходимо да има голям брой светкавици.
• Цялата система ще доведе до значителни разходи.
• Няма възможност за създаване на естествен воден поток.

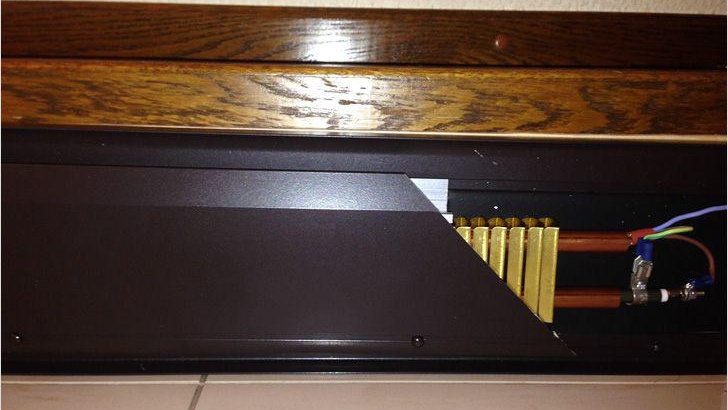

Гореща основа

Тези видове окабеляване за отоплителни системи се монтират над цокъла или директно в него. В същото време те не се виждат, тъй като са изцяло покрити с декоративен панел. Ако за първи път се сблъскате с такава система, малко хора ще разберат, че говорим за отоплителна система.

Основните предимства на това изпълнение:

1. След преминаване през цялата секция за отопление, охлаждащата течност почти не губи температура.
2. Малки размери, които не развалят интериора на стаята.
3. Почти моментално загряване на оборудването по цялата верига.
4. В работата се използват устойчиви на корозия материали.
5. Светлина процес на сглобяване.
6. Външните стени са напълно отоплени.
7. Въздухът се затопля равномерно в цялата стая.

Но дори и тогава не можете без минусите. По този начин общата дължина на тръбопровода не трябва да надвишава 15 метра. Това е необходимо за подобряване на ефективността на топлообмена. Ако в същото време има много студени условия от страната на улицата, топла перваза няма да работи като основно отопление. Между цокъла и мебелите трябва да се остави разстояние, което се изисква от производителите. Крайната цена е много висока, въпреки големия брой положителни аспекти.

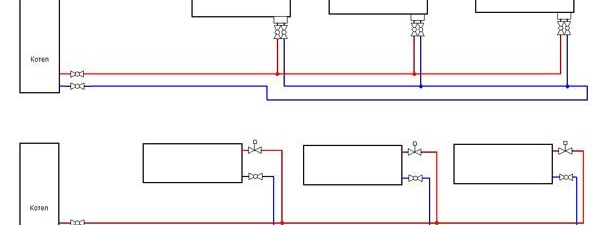

Cul-de-sac и свързаното окабеляване

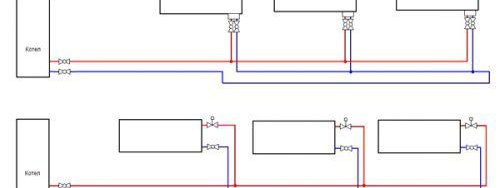

Задъненото окабеляване се характеризира с входа на охлаждащата течност в нагревателя, както и с изхода му от едната страна. Тоест водата влиза в задънена улица, движението й се променя и тя напуска нагревателя. Обратният вариант в този случай ще бъде схема за преминаване, според която водата вече напуска устройството отзад. Движението му е преходно спрямо всичко останало.

Това е вариантът за изпреварване, който ще има най-добра ефективност. Няма да има образуване на стагнационни зони, които се свеждат до минималните показатели, което повишава нивото на топлообмен на всеки елемент на отоплителната система.

вертикални и хоризонтални

Много проста опция, тъй като с хоризонтална оформление на тръбата отклоняват се от захранващата линия строго хоризонтално, а вертикално - вертикално. Няма трудности. Тяхното значение за частна къща ще бъде същото. Но е малко по-различно при подреждането в жилищна сграда.

Тук хоризонталната опция ще спести топлина и ще зададе необходимото ниво на температура, като разпредели всички устройства „на една тръба“. Има отделно отчитане на топлинните загуби, за които се заплаща.

Вертикалното окабеляване на отоплителни щрангове позволява разполагането на няколко компонента в къщата, което намалява описаното по-горе управление до незначително.

Влияние на дизайна на сградата

Изборът на окабеляване за отоплителната система ще зависи от самата сграда. Едноетажна сграда с висок покрив изисква ориентация към вертикалното разположение на тръбопровода и всички компоненти на системата. Дори таванът ще получи статут на "отопляем" по време на работа.

Ако има скатен покрив и мазе, тогава хоризонталната схема е идеална, където котелът ще бъде разположен в сутерена.

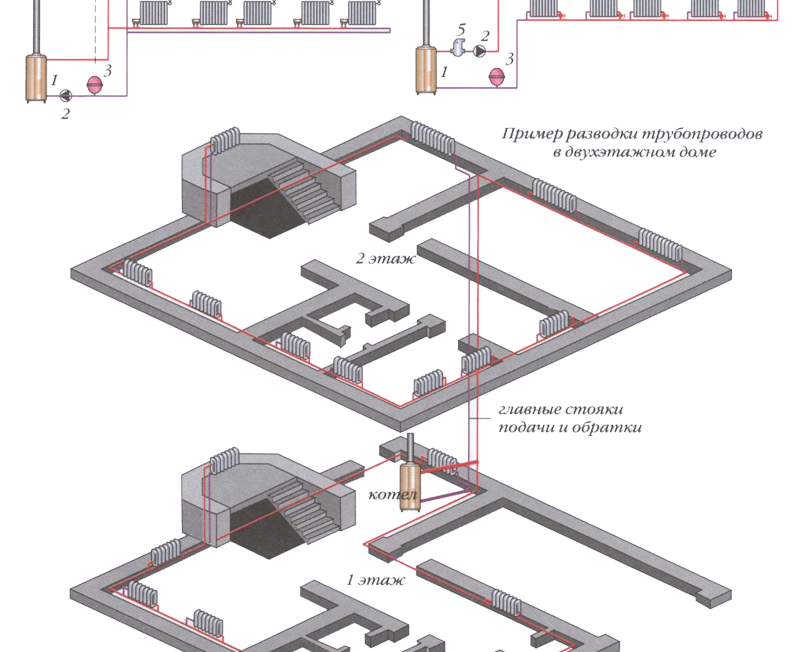

Два или повече етажа в жилищна сграда, независимо от тръбопровода на отоплителната система, техния метод (горен, долен), има предпочитание в двутръбен вариант с вертикални щрангове.

Обобщавайки, може да се каже, че когато се избере определен тръбопровод на отоплителната система, планът ще играе решаваща роля. Именно върху нея трябва да бъдат отразени всички съществени моменти и точки, които впоследствие се използват по време на инсталацията. Това събитие е най-добре поверено на специалист, който ще направи всичко ефективно и навреме.
