Как да оборудваме отоплителната система в къщата

Отоплението е един от най-важните фактори за създаване на комфорт. И добрата му подредба става важна. Ето защо е необходимо да знаете как да оборудвате отоплителната система на къщата, като същевременно избягвате грешки и постигате равномерно нагряване на отоплителните батерии.

Изберете отоплителна система

Първо изберете отоплителната система, която планирате да използвате във вашия дом.

Най-често срещаната в домовете е система за отопление на водата, която ще разгледаме. Направете проект, в който предвиждате отоплителен котел, радиатори, комуникации, уреди за контрол на температурата и управление на цялата система. Изчислете необходимата мощност на системата въз основа на площта и обема на помещенията на къщата.



Освен това направете списък с необходимите материали, оборудване и инструменти. Купете всичко според списъка. Някои инструменти не могат да бъдат закупени, а наети.

Трябва също да се вземе предвид характеристики на избора на отоплителна системапреди да продължите с инсталацията.

Характеристики на отоплението на водата

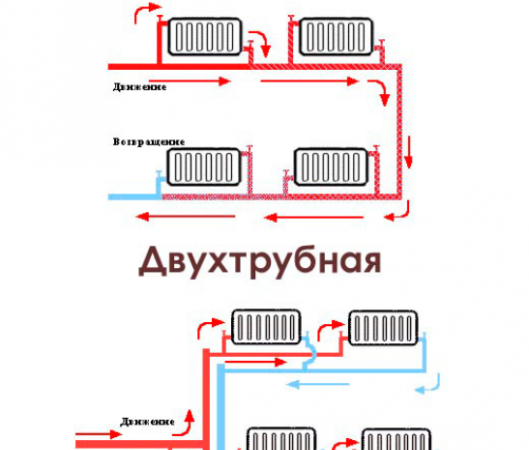

Днес две големи водонагревателни групи, това е двутръбен, еднотръбен дизайн. В случай на втория вариант, трябва да се отбележи, че той е по-евтин и по-прост.Доста добро решение би било да се инсталира в едноетажна къща, но в случай на доста големи площи, особено няколко етажа, двутръбната отоплителна система би била най-подходящият вариант.

Предимства и недостатъци

На първо място, е необходимо да се вземат предвид всички положителни и отрицателни характеристики на такава система за отопление на батерията.

Макар и по-скъпи, този тип системи се срещат много по-често от еднотръбните, тъй като са по-подходящи за монтаж в многоетажни сгради, както и в сгради със сложна планировка.

Трябва да се отбележи, че всички необходими решения за подреждането на отоплението трябва да се вземат още на етапа на строителство на сградата. Но в същото време е разрешено и инсталиране във вече построени сгради, въпреки че е малко по-сложно.

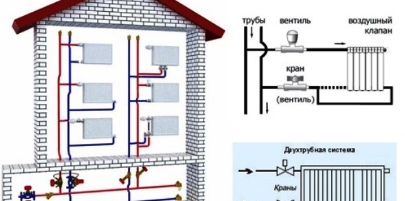

Двутръбната отоплителна система получи характерното си име от една особеност. По-специално, това е средство за придвижване на охлаждащата течност. По-точно, след нагряване охлаждащата течност се движи през тръба към радиатора, напуска го и се връща към нагревателя по съвсем различен начин. В същото време трябва да се отбележи, че всички нагреватели са свързани паралелно, следователно е възможно независимо регулиране на температурата.

Говорейки за предимствата на този дизайн, заслужава да се отбележи следното:

• Първо, всеки от радиаторите има еднаква температура.
• Освен това има възможност за инсталиране на термостат, който ще ви позволи да контролирате напълно температурата в помещенията.
• Ако едно от устройствата им излезе от строя, останалите продължават да работят без прекъсване.
• Освен това основен фактор за популярността беше възможността за използване на този тип система във всяка сграда.

Гледайки директно недостатъците, не трябва да губите от поглед:

• Доста голям брой тръби и свързващи компоненти, което значително увеличава цената на системата.
• Процесът на инсталиране на системата е доста сложен.
• В допълнение, самата система има доста висока цена, в сравнение с еднотръбна система, нейната цена ще бъде няколко пъти по-висока.

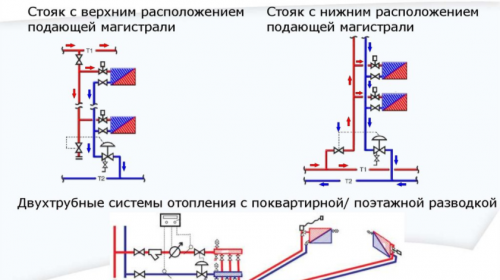

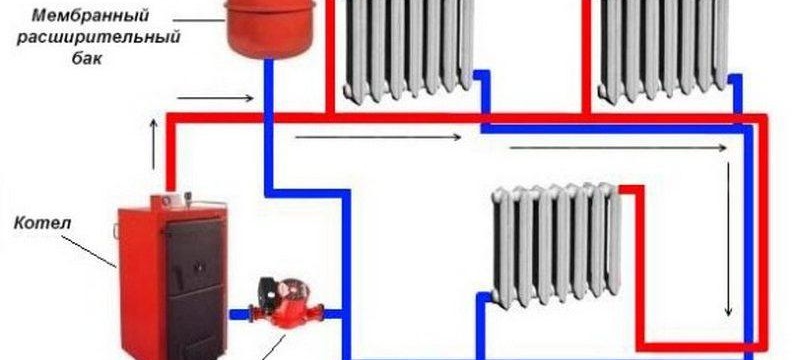

Разновидности на двутръбна отоплителна система

Говорейки за разновидностите на такава отоплителна система, трябва да се отбележи, че нейната класификация се извършва по същия начин като еднотръбна система, по-точно такъв нагревател може да бъде оборудван с принудителна или естествена циркулация на въздуха , в допълнение, да има хоризонтално и вертикално окабеляване.

Говорейки за система с естествена циркулация, трябва да се отбележи, че нейната работа се дължи на нагряване и в резултат на промяна в плътността на водата.

Когато използвате тази система, можете да наблюдавате редица допълнителни недостатъци, сред които:

• Като се има предвид температурата в котела и радиаторите, трябва да се отбележи, че тя се променя доста често, освен това рязко.
• Дължината на тръбопровода не трябва да надвишава общоприетите стандарти, тоест 30 метра.
• Освен това съществува доста висок риск от замръзване в банката и радиатора.
• И последното е необходимостта от големи тръби, което значително оскъпява строителството.

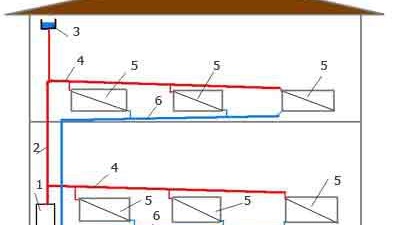

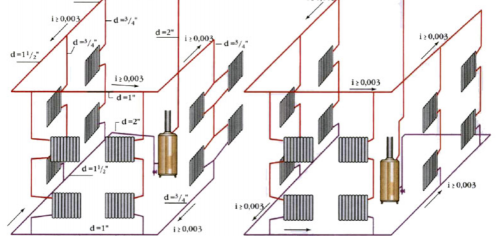

Двутръбна отоплителна система с вертикално окабеляване в едноетажна къща

Сред характеристиките на тази опция за организиране на отопление, заслужава да се отбележи възможността за инсталиране на тръби с голям диаметър, както и доста високо налягане, поради разликата в подаването на охлаждаща течност и нивото на обратна връзка.По време на монтажа ще трябва да наблюдавате наклона. В същото време има малък недостатък, в тази ситуация може да се наложи допълнителна инсталация на разширителен резервоар, който е монтиран на тавана.

Говорейки по същество, разбира се, липсата на разходи за електроенергия (помпа, която постоянно консумира от 100 вата на час), което позволява да се спести бюджетът прилично за един месец. И особено такава система ще бъде от значение в райони с прекъсване на електрозахранването.

За тези, които са избрали двутръбна отоплителна система с горно окабеляване, е доста непривлекателно, че всички тръби са разположени под тавана. В същото време разположението на елементите в този случай предполага монтаж на захранваща тръба над прозорците, докато казанчето се монтира директно под тавана. При прилагането на такова решение трябва също да се има предвид, че циркулацията на охлаждащата течност в този случай може да бъде малко намалена поради намалената дължина на щранга. И освен това във всяко от помещенията ще бъдат оборудвани тръби.

Трябва също да се отбележи, че при малко разстояние от прозореца до тавана ще трябва да направите изрез в тавана, като същевременно изолирате горната част на резервоара, така че винаги да остава в отопляемото пространство. Но е възможно решение с помощта на разширителен резервоар.

В този случай размерите на резервоара ще бъдат малко по-големи, поради което щрангът също е малко по-дълъг. Но също така трябва да се има предвид, че не е възможно да се вземе техническа вода от системата, тъй като няма възможност за комбиниране на резервоари.

Освен това трябва да се отбележи, че инсталирането на връщащата линия, която също се извършва под тавана или близо до пода, е по-продуктивна. Но също така е необходимо да се има предвид, че двутръбната отоплителна система на частна къща, чиято схема е дадена по-долу, няма да позволи използването на свързващи елементи, тъй като в този случай е почти невъзможно да се избегне това неудобство .



Външен вид на системата

По този начин тръбите, монтирани над прозорците и под тавана, имат пагубен ефект върху външния вид на помещението. И освен това, поради тавана, известна част от топлината се губи, което почти трябваше да подобри температурния режим. Ето защо понякога се използва двутръбна отоплителна система, чиято схема е тръбопроводна връзка под радиаторите, но в същото време елиминира всички пропуски.

Трябва също да се отбележи, че при подаване на охлаждаща течност е доста рядко, или по-скоро почти никога, да се появят въздушни джобове, тъй като има голямо налягане в щранга. Трябва също така да се отбележи, че при включване в помпената верига е разрешено използването на тръби с минимални размери.

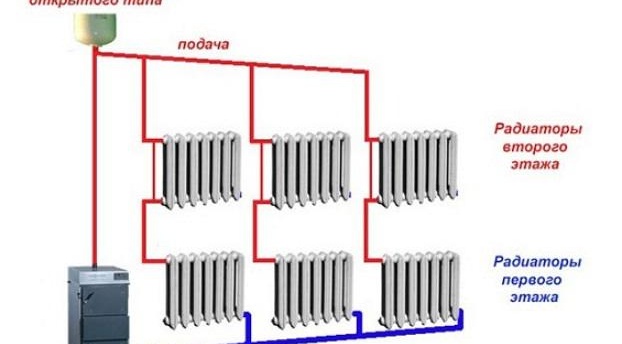

Подреждане на двутръбно вертикално окабеляване в двуетажна къща

В случай, че е оборудвана двутръбна отоплителна система на двуетажна къща, вертикалното окабеляване става по-ефективно. Това се дължи на факта, че поради височината на радиаторите циркулацията на въздуха се увеличава значително.Този фактор определя водния поток в разпределителния резервоар, разположен на тавана, след което охлаждащата течност бързо се насочва към радиаторите през наклонен тръбопровод.

В този вариант, за разлика от предишния, е разрешено свързването на разпределителен резервоар към разширителен резервоар. Освен това при използване на котел на въглища или дърва се постига пълна автономност и независимост от електричество.

По-успешен вариант е комбинацията от няколко системи, говорим за съвместно използване на еднотръбна и двутръбна отоплителна система. В такава ситуация остава и основното предимство на системата - регулирането на температурния режим на отделните помещения.

Можете също така да разгледате друг вариант, по-специално полагането на тръби под формата на система "топъл под". Така те не само предават топлината на нагревателите, но и затоплят подовете.

Тази система има и недостатъци, които трябва да се отбележат:

• Те изискват много тръби.
• В някои случаи възникват проблеми при избора на място за инсталиране на разширителен резервоар.
• Поради обема си системата разваля естетиката на помещението.
• Ако все пак искате да скриете тръбите, ще похарчите много пари за допълнителна декоративна облицовка.
• Вторият етаж ще се затопли малко по-добре от първия.
• Комбинацията от разширителен съд и разпределител не винаги е възможна.
• И последният недостатък е липсата на възможност за инсталиране в други стаи.

По принцип се използва двутръбна отоплителна система с горно окабеляване поради основното й предимство - висока скорост на циркулация, докато вътре няма въздушен шлюз.

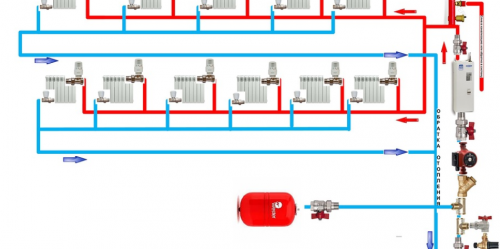

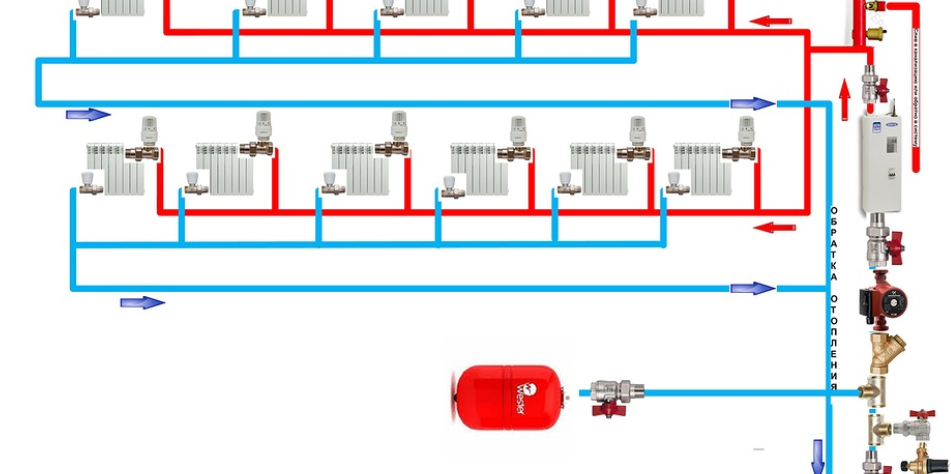

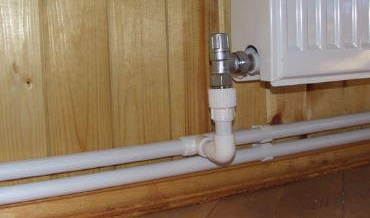

Двутръбна отоплителна система с долно окабеляване

В допълнение, двутръбна отоплителна система с долно окабеляване също е доста често срещана. Този дизайн има няколко характеристики, включително:

• На първо място, значително по-голям диаметър на тръбопровода.
• Освен това тръбопроводът е монтиран под ъгъл.

Като се има предвид тази система, трябва да се отбележи, че нейната инсталация се извършва както във вариант с естествена циркулация, така и с принудителна циркулация. По правило системата е оборудвана в къщи с лошо мазе, както и с наклонен покрив.

Имайте предвид, че когато използвате долно окабеляване, тръбопроводът е монтиран под радиаторите или на същото ниво с тях. Основният отрицателен фактор е доста честата поява на въздушни възглавници, което изисква инсталирането на кранове Mayevsky на всеки от радиаторите.

Предимствата на такава система включват:

• Сравнително висока ефективност.
• Предлага се за монтаж в незавършена сграда.
• Възможно е да се изключи отоплението на отделни стаи или дори на цял етаж.
• Цялата система е доста лесна за настройка, освен това е възможно да се припокриват определени радиатори.
• Заключващите елементи на конструкцията са монтирани в една стая.

Сред разновидностите на такава система могат да се отбележат схеми с паралелно или колекторно разположение на радиаторите. В случай на поставяне на колектора, два тръбопровода са свързани към радиатора, по-специално изхода и захранването. В този случай всички части се затоплят малко по-добре, но отбелязваме, че системата е доста скъпа, тъй като изисква допълнителни тръбопроводни материали и свързващи конструкции.

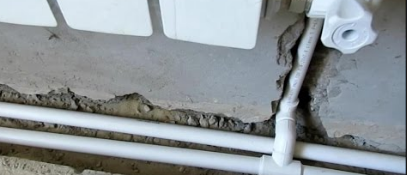

Монтаж на двутръбна отоплителна система

Стартирайте инсталацията на системата, като следвате инструкциите според избраната система. В нашия случай това е отопление на вода.

Монтирайте радиаторите с перфоратор и необходимите фитинги (крепежни елементи).Обикновено подвързиите идват с нагреватели. Оборудвайте стаята с подово отопление, ако е предвидено в проекта.

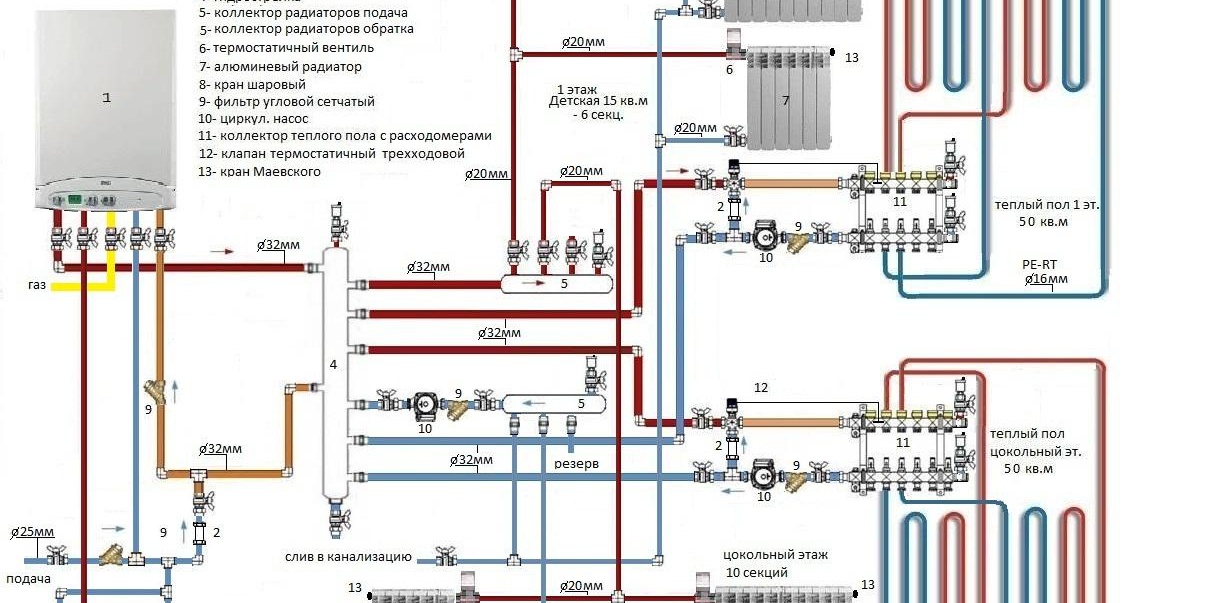

Отделно изчислете броя на тръбите, адаптерите, тройниците и др. за отоплителната система. Направете подробна схема на местоположението на всички елементи на системата, като посочите мащаба. Начертайте върху диаграмата къде ще се осъществяват комуникациите. Когато правите това, вземете предвид местоположението на електрическите кабели, за да не ги повредите случайно.

Преди да включите отоплителната инсталация, изпуснете въздуха от инсталацията, като развиете крана, докато се появи вода (в този случай от инсталацията ще излязат “тапи” въздух). Поверете стартирането на отоплителната система на специалисти, в противен случай отоплителният котел ще бъде премахнат от гаранционно обслужване.

След като свържете нагревателя, проверете всички съединения на тръбите и местата, където те са свързани с нагревателите, за да се уверите, че връзките са здрави и здрави. Ако е необходимо, изключете системата и коригирайте грешките при инсталирането.

При инсталиране на двутръбна отоплителна система трябва да се вземат предвид редица правила:

• Без провал, захранващата тръба трябва да бъде разположена над изхода.
• Освен това местоположението на двата тръбопровода трябва да бъде успоредно.
• Разширителният съд трябва да се монтира по-високо от котела.
• При организиране на система с естествена циркулация тръбопроводът трябва да бъде монтиран с наклон към последния радиатор.
• Всички компоненти трябва да бъдат снабдени с клапани.
• В тръбата не трябва да има прави ъгли, тъй като те причиняват въздушни джобове.
• При инсталиране на система с вертикално окабеляване е необходима допълнителна изолация за инсталиране на резервоара.
• Всички размери на свързващите елементи трябва напълно да съответстват на размерите на тръбата.
• И разбира се, всички крепежни елементи трябва да бъдат произведени и да отговарят на всички изисквания на националните стандарти.

Също така, когато монтирате колектор в двутръбна отоплителна система, инсталирането му трябва да се извърши така, че разстоянието до един от радиаторите да е същото. Говорейки за материала на тръбопровода, отбелязваме, че той се избира въз основа на резултатите от хидравличните изчисления, както и директно на желанията на собственика. В края на предложенията се запознайте с материала как да изберем правилната батерия за отопление в зависимост от избраната система.

Също така ви каним да видите как се монтира двутръбна отоплителна система на видеото:
