Правила за разпределяне на отоплението в частна къща

Всеки мечтае за такава къща, която ще бъде разположена на значително разстояние от суматохата на града. Но в същото време трябва да създава комфорт, който ще зарадва всеки жив човек. На първо място, трябва да се погрижите за отоплителната система, като извършите нейната висококачествена инсталация. Особено внимание ще трябва да се обърне на местоположението на котела и окабеляването на определен тип разпределение на отоплението в частна къща за различни условия. Предимства и недостатъци на типичните схеми, използването им за различни видове циркулация на охлаждащата течност.

Начало на пътните работи



Когато инсталирате отоплителна система в частна къща със собствените си ръце, на първо място трябва да обърнете внимание на задълбочен анализ на всички условия, при които ще се извърши операцията. Не малка стойност ще играе площта на отопляемите помещения, изборът отоплителен котел, тръбопровод, неговият диаметър и материал, както и вида на горивото.

Но най-важното в този случай, от което се нуждае всеки собственик на частна къща, е ефективността и отличното ниво на топлопреминаване. Всяка част трябва да се нагрее моментално и до необходимата температура. За това се избира не само самата система, но и разпределението на отоплението в къщата.

Видове отоплителни системи

Има достатъчен брой отоплителни системи, които се различават една от друга по различни критерии. Ако вземем принципа на движение на охлаждащата течност, тогава те ще бъдат разделени на:

1. Сила. За разпределяне на водата през тръбите на отоплителната система се използва електрическа помпа. Благодарение на това наборът от сложни функции. Най-често при закупуване на котел неговият комплект ще включва вградена помпа. Но в същото време трябва да се обърне внимание на възможността за зависимост на оборудването от захранването. Охлаждащата течност няма да може да се разпредели в системата, ако възникне авария и мрежата изчезне.
2. Гравитационен. Те иначе се наричат ​​автопотоци. Тоест топлоносителят се насочва от котела към радиатори напълно сам. Това е принципът на конвекцията. Студената течност се заменя с гореща течност. Единственият отрицателен момент е, че има определено ограничение за максималния брой радиатори, свързани към системата. Тя няма да може напълно да затопли въздуха в многоетажна вила с голям брой стаи. Но няма връзка с диетата, която може да се припише на редица положителни качества.

Когато изберете конкретна опция отоплителна система, трябва да обърнете внимание на опцията за окабеляване. Това е, което най-често играе важна роля в работата на цялата отоплителна система.

Класификация на кабелите

Видовете отоплителни системи се различават по циркулация, брой тръбопроводни вериги и тип устройство. Използват се различни видове окабеляване и методи за свързване на топлообменници. Обмислете опции за инсталиране на отоплителни кръгове в частна къща, препоръки за полагане на тръби.

Има четири категории окабеляване, използвани в частни домакинства.

• Монотръбно разпределение на парното в частна сграда. Просто казано, в този случай всички батерии са свързани последователно към тръбата, идваща от отоплителния котел. Именно в този ред, в зависимост от разстоянието от котела, ще се разпредели охлаждащата течност, следователно, колкото по-далеч е радиаторът от източника на топлина, толкова по-студен ще бъде. Няма неравенство, което да засяга конкретна стая в частна къща.
• Двойна тръба. В допълнение към права тръба с гореща охлаждаща течност, тръба от нагревателните елементи, наречена „връщане“, отива към котела. Тук вече има равномерен топлопренос към всички компоненти на системата. Въздухът става комфортен във всяка стая. Трябва да знаете как да направите правилно окабеляването на отоплението.



• Колекционер. Колекционер се инсталира не само във всяка стая поотделно, но и на горния етаж, ако има няколко от тях в частна къща. След това те се свързват към отоплителния котел с помощта на двойка тръби. Правилното окабеляване за отопление за някои специалисти изглежда точно така.
• Блясък. Тръбата с охлаждащата течност се издига на височина, доколкото е възможно. Понякога дори се монтира на тавана. Именно от нея към батериите ще бъде изпратен вид отделна тръба с горещ носител. Прилича на "сбруя", от която окабеляването получи името си.

Във всички представени случаи е просто необходимо да знаете как правилно да свържете отоплението.

Избор на тръба

Преди да извършите отоплително окабеляване в частна къща, трябва да вземете решение за материала на самите тръби. Всяка от представените опции има своите плюсове и минуси, на които трябва да обърнете внимание при покупка.

Най-малко популярна е стоманената версия, особено от неръждаема стомана.Това се дължи на достатъчното тегло на крайния дизайн, както и на сложния процес на монтаж с тях. Не винаги ще е възможно да извършите правилното окабеляване на отоплението в къщата със собствените си ръце. Ще трябва да включим специалист за заваряване. Освен това ще са необходими режещи връзки (резби). Такава работа при отопление ще отнеме много време.

Невъзможно е да се разгледа най-добрият вариант и металопластични тръби, въпреки много простата и бърза монтаж на отоплителна система. Това до голяма степен се дължи на периода на експлоатация, когато е необходимо да се проверят всички възможни метални съединения на конструкцията и, ако е необходимо, да се затегнат. Следователно ще бъде невъзможно да го скриете, например, на пода. Ако в допълнение към това температурата постоянно "скача" и налягане в системата, няма да може да служи дълго време.

Чудесен вариант, но не и икономичен, биха били медните тръби. Те имат значителни предимства, включително устойчивост на корозия и дълъг експлоатационен живот. Трудността се състои не само в закупуването на такъв скъп продукт, но и в инсталацията. За да запазите най-доброто качество, най-добре е да се свържете със специалист.

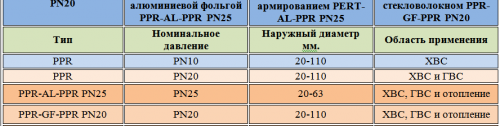

Като се имат предвид критерии като икономичност и функционалност, най-добрият вариант би бил закупуването на тръби от полипропилен. Но когато избирате, трябва да обърнете внимание на възможността да го използвате в отоплителна система. Тук е подходяща тръба с вътрешна армировка от алуминий или фибростъкло.

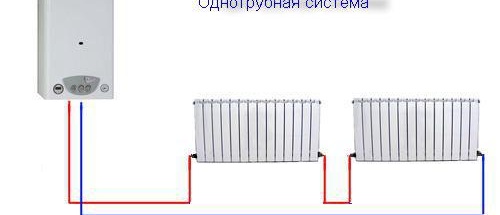

Еднотръбно окабеляване

За да започнете инсталирането на еднотръбна отоплителна система, по-добре е да закупите и инсталирате регулатори на батерии. Те могат да бъдат представени като кранове или вентили.Така ще бъде по-лесно да се разпредели водното налягане в системата. В допълнение към това се закупува баланс вентил, разположен на самия тръбопровод.

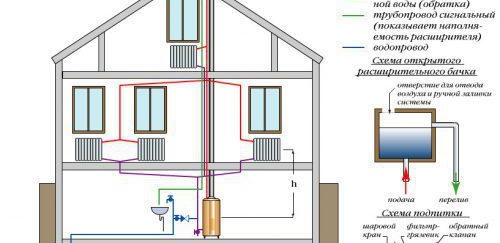

Има две основни опции, с които това правилно разпределение на отоплението се извършва в частна къща. Дали е хоризонтално или вертикално. Първият сред хората се нарича "Ленинградка". Като начало си струва да спрете на хоризонтално оформление. От името идва, че тръбопроводът трябва да бъде разположен около периметъра на всички стаи. Монтажът може да бъде упражнение на пода или върху него по стената. Всичко ще зависи от предпочитанията на преводача. Основното нещо е да поддържате поне леко ниво на наклон, тъй като намалява от отоплителния котел.

Използва се и за многоетажни частни къщи. Но тук трябва да разберете как правилно да свържете отоплението в къщата. Към първия радиатор на второто стъпало е свързан вертикален щранг. Дори тогава е възможно да се контролира налягането на водата, както и температурните условия. За целта в тръбопровода се прави връзка на собствен кран на всеки етаж. Единственият недостатък на използването на тази опция за окабеляване е необходимостта от закупуване на помпа, която позволява на водата да циркулира през системата. Разбира се, можете да го направите без него, но в този дизайн преносът на топлина ще бъде намален до минимум. Но дори и тук можете да направите окабеляването на отоплителната система със собствените си ръце.

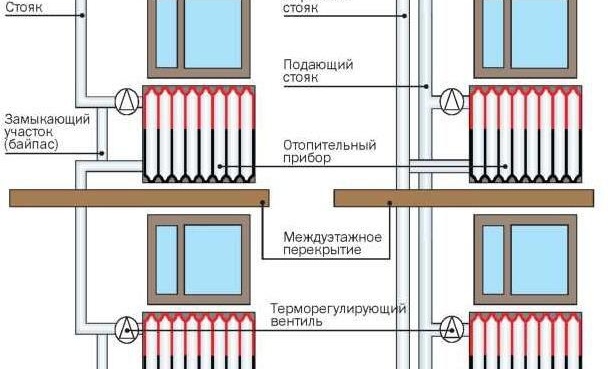

По различен начин всичко се случва с вертикалното окабеляване на еднотръбна система. В смисъла на Бойлер тръба се полага на тавана във вертикално положение. От там се прави своеобразно разклонение към всяка батерия в стаите. Тук няма нужда да използвате помпа, тъй като методът се счита за гравитационен.След нагряване на водата в системата, тя се издига до върха и едва след това пада отдолу. Основният недостатък е необходимостта от закупуване на тръби с голям вътрешен диаметър. Освен това ще бъде почти невъзможно да се скрият такива системни компоненти.

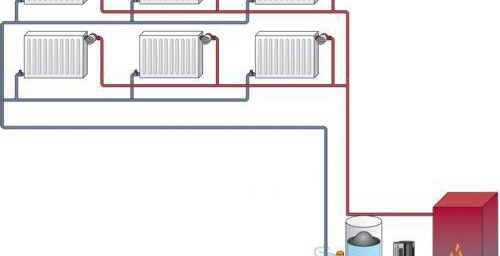

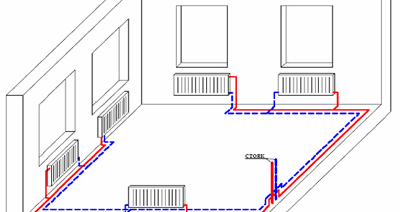

двойна тръба

За правилното инсталиране на отоплителна система с двутръбно окабеляване трябва да се монтират две вериги: една тръба за захранване на батериите с охлаждаща течност и връщане за отопление. За свързване на самите радиатори се използва паралелна версия. Поради това е разрешено местоположението на долното разпределение на тръбопровода, както и независимото регулиране на всеки компонент. Ако в същото време един от тях се доведе до идеала, това няма да повлияе на работата на всички останали.

Тези опции за разпределение на отоплението намаляват съществуващите недостатъци на еднотръбната система, като имат по-ниски разходи за енергия и по-висока степен на пренос на топлина. Цялата повърхност на помещението ще се нагрее равномерно без температурни скокове.

Освен това са монтирани вентилационни отвори радиатори, както и спирателен вентил в точката на подаване на охлаждащата течност. Това ви позволява да контролирате температурата на всяка батерия в стаята и поотделно. Не е необходимо да се монтират спирателни вентили на връщащата линия.

Този тип окабеляване не може да мине без недостатъци, които се проявяват в потреблението на материали в процеса на инсталиране на отоплителна система. В края на краищата ще трябва да закупите двойно повече тръби в сравнение с опцията за една тръба.

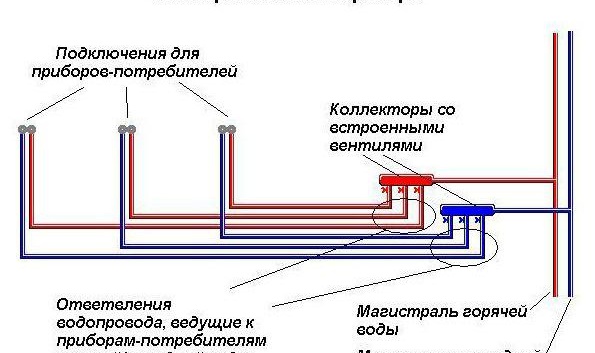

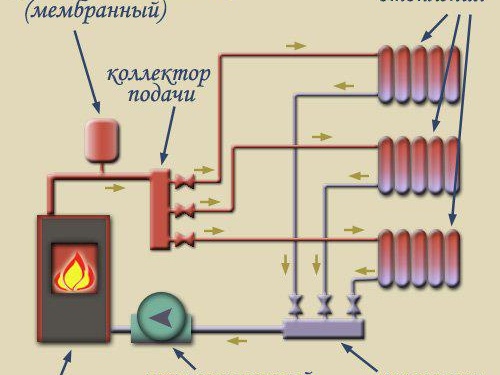

Окабеляване на колектора

В отоплителната система първо трябва да извършите висококачествена инсталация на циркулационната помпа. Само след това могат да бъдат разположени захранващите и връщащите тръби.Ако се използва естествена циркулация, тя няма да може да насочва охлаждащата течност през системата. Първоначално, например, водата се подава към колектора, след което се изпраща към всички компоненти, затопляйки въздуха вътре в помещенията на частна къща.

Като компонент се използват спирателни вентили, които трябва да бъдат разположени на всеки изход на колектора. Въпреки огромната първоначално похарчена сума, всичко ще се изплати за кратко време. Освен това тези методи за разпределяне на отоплението в къщата имат и други предимства:

• Нито една от веригите не зависи една от друга. Всяка стая може да има напълно различни температурни индикатори. Ако има нужда.
• По време на работа на отоплителната система е възможна подмяна радиатори когато се провалят и се установяват отново. След това остава само да ги включите в системата.
• За колектора, който не е значителен по размер, е предвиден отделен шкаф, а целият тръбопровод е идеално скрит под пода или в стените. Всичко ще зависи от интериора.
• Тази система може да бъде свързана към топъл под.
• Можете сами да започнете инсталационния процес. Основното нещо е стриктното спазване на последователността на всички дейности.



Ако погледнете структурата на окабеляването на отоплителната система, можете да заключите, че това е някаква двутръбна версия. Единствената разлика е използването на допълнителни компоненти и компоненти по време на монтажа, което прави цялата система по-удобна и икономична.

Това се проявява в отличния топлопренос на батериите в помещението и консумацията на енергия е значително намалена. Периодът на възстановяване ще отнеме много по-кратък период от време. Тези методи за разпространение на отопление в частна къща се използват все повече.

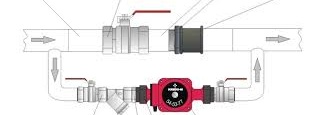

Ефективност на отоплителна система с циркулационна помпа

Циркулационната помпа в индивидуалните отоплителни системи играе важна роля. Ако трябва бързо да затоплите въздуха в стаите на къщата, ефективността на отоплителната система трябва да бъде висока. Става дума за отоплителни уреди - радиатори, системи за подово отопление. Колкото по-бързо радиаторът произвежда топлообмен между вода и въздух, толкова по-ефективна ще бъде цялата отоплителна система.

При индивидуалните отоплителни системи трябва да се гарантира, че радиаторът, който е отдал топлина, не се охлажда и водата, която излиза от радиатора, не е много студена. В противен случай котелът ще работи за износване, което не е добре. Тук ще ни помогне циркулационната помпа, която ще поддържа циркулацията на водата. Това ще позволи на радиатора да запази температурата и да върне непреохладената вода в котела.

В този случай отоплителната система с естествена циркулация вече не е ефективна. На първо място, поради инерцията, скоростта на водата зависи пряко от температурата на водата. Изчакваме водата да се загрее и след това да изстине, тук е бавен и неефективен начин.

Включваме циркулационната помпа и премахваме всички естествени блокажи, свързани с температурни разлики. Индивидуалните отоплителни системи циркулират всяка вода - студена, гореща, всичко зависи от това дали има време да се охлади или затопли. Водата влиза в системата и се връща със същата скорост в котела.

Какво имаме? Намаляване на разхода на гориво в котела. Да приемем, че температурата на охлаждащата течност е 65*. Индивидуално отопление, водата е студена, бойлерът работи на максимум.Температурата се повишава, водата няма време да се охлади напълно с едно преминаване през отоплителната система, котелът превключва на икономичен робот за рязане, поддържа температурата. Ако изходът е 65*, а входът е 60*, то във всеки радиатор се загрява до 64* и пада до 61* градуса. Така радиаторите дават пълната си мощност, не е нужно бойлера да загрява вода до 70*-75* градуса и нагоре, за да изразходва допълнителна енергия. По този начин имаме възможност да регулираме температурата на всеки радиатор поотделно. Ако имаме топла стая и кухня, температурата на радиатора може да се понижи и ще постигнем допълнителна икономия. Циркулационна помпа, задвижваща водата през отоплителната система, получаваме удобство, когато трябва да настроите радиатора на 35 * градуса (отоплителна система с естествена циркулация не е възможна) есенни и пролетни месеци, свежи, но не студени.

Индивидуални отоплителни системи с циркулационна помпа, полагаме тръби с малък диаметър. Какво мислите, че ще ни донесе това? Това ще спести от закупуването на тръби, ще намали количеството вода в отоплителната система и разходите за газ за отопление на водата и скоростта на отопление.

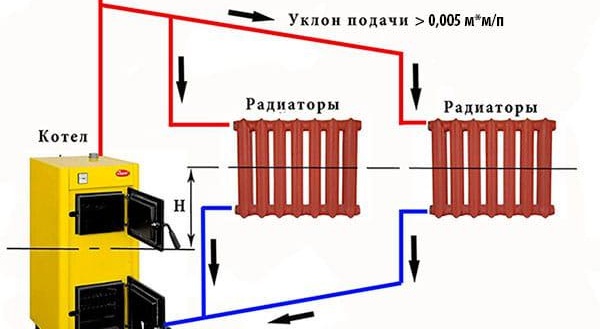

естествена циркулация

Във всички представени варианти на отоплителни системи с окабеляване може да се използва естествена циркулация. В него трябва да се осигури разширителен резервоар, където охлаждащата течност ще бъде, когато температурата се повиши. Това от своя страна помага да се контролира нивото на неговото налягане, като по този начин се елиминира повредата на всяко оборудване.

Свързването на всички компоненти на отоплителната система се извършва на нивото на горното окабеляване.Само в този случай охлаждащата течност може да се разпредели равномерно върху отоплителните радиатори и да прехвърли необходимото ниво на температура вътре в помещението. Тук наклонът на тръбопровода ще играе огромна роля. Той ще бъде проектиран да осигурява посока на охлаждащата течност. Обикновено по време на монтажа се избира ъгъл от 5 градуса, което ще бъде достатъчно. Можем да подчертаем неговите предимства:

• Няма зависимост от електричество, както е при циркулационна помпа.
• Надеждност.
• Без шум, когато се използва.
• Лекота на използване.



Но всички недостатъци са много по-големи. Основното нещо е сложността монтажни работи. В крайна сметка тук ще е необходимо да се създаде постоянен наклон в целия тръбопровод. Трябва да се поддържа за всеки текущ метър. Не може да се използва в частни домове, ако общата площ е повече от 100 квадратни метра. В случай на използване на метални тръби и радиатори, с течение на времето водата като охлаждаща течност ще доведе до корозия. В същото време, освен вода, нищо друго не може да се използва в отоплителната система. Също така сред недостатъците е голямото потребление на тръби, когато в този дизайн е необходимо отопление.

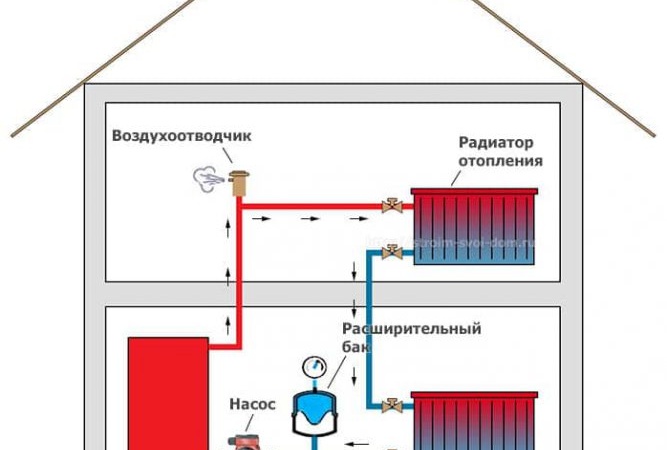

Двуетажна сграда

Що се отнася до частните двуетажни къщи, има определени изисквания за избора на окабеляване и неговата висококачествена инсталация. В този случай двутръбната отоплителна система е надарена с най-голяма гъвкавост. В същото време е възможно да се постигне още по-голяма ефективност на работата му, ако пред всеки радиатор се монтира регулиращ резервоар.

В двуетажна сграда може да се използва естествена циркулация.Тук ще бъде достатъчно да поставите разширителен резервоар в него не на тавана, а на втория етаж. Захранващата тръба по време на монтажа се монтира под перваза на прозореца в стаята или под тавана. Ако замените всичко това с циркулационна помпа, можете да използвате допълнителен източник на топлина в стаята - подово отопление, както и отопляеми релси за кърпи. И това може да се направи не само на първия, но и на втория етаж на сградата.

Във всеки случай всичко ще зависи от качеството на инсталацията, което прави възможно постигането на истински комфорт във всяка стая на конкретна къща. Когато не знаете как да направите сами отоплителни кабели, най-добрият вариант е да се обърнете към специалисти. Те са тези, които ще свършат работата навреме и качествено и знаят как правилно да окабелят отоплението на къщата.
