Как да сменим радиатори в апартамент

Когато температурата на въздуха в помещенията не достигне комфортно ниво, състоянието на отоплителните елементи не отговаря на жителите, спешно е необходимо да смените батериите с нови. Разрешено е инсталирането на отоплителни радиатори в апартамент с подмяна или увеличаване на броя на секциите, но е необходимо да се спазват нормите и правилата на действащите законодателни актове на Руската федерация.



Познаването на тези разпоредби ще помогне за правилното издаване на разрешение, избор на схема за свързване, правилно монтиране, свързване на отоплителни уреди.

Правно основание за подмяна на отоплителни уреди

Отоплителната система на жилищна сграда е сложен механизъм, който изисква специални настройки в началото на всеки отоплителен период, периодични настройки при подаване на топлина. Оборудването и тръбите са собственост на общата къща, фигурират в баланса и в зоната на отговорност на управляващото дружество или жилищния офис на многоетажна сграда.

Управляващото дружество (наричано по-нататък управляващото дружество) поема административна и материална отговорност за поддържане на общата отоплителна система на къщата в технологично безупречно състояние. Това позволява на управляващото дружество да изпълнява една от основните си функции - предоставянето на комунални услуги за доставка на топлина на жителите на жилищна сграда в тяхната цялост през целия отоплителен период.

Неоторизирана намеса в работата на системата, демонтаж - монтаж на отоплителни радиатори в апартамента - е неприемлива. Това се отнася пряко за тези, които живеят в многоетажни сгради с отоплителна система.

Промяната на общата отоплителна система на сградата ще повлияе на топлоснабдяването на всички апартаменти, свързани към щранга. Неразрешеното вмешателство е законово определено като тежко нарушение, водещо до административна и материална отговорност.

Наказателният кодекс има право да задължи наемателя да възстанови направените промени, да наложи административна глоба. Засегнатите съседи имат право да търсят направените разходи, особено когато спирането на отоплението е причинило увреждане на здравето.

Проблемът се решава, ако спазвате правилата за инсталиране на отоплителни радиатори в апартамент, направете го законно. За да направите това, потребителят, който реши да направи промени в отоплителната система, трябва систематично да премине през няколко етапа, докато получи разрешение. Посетете диспечерската служба на Наказателния кодекс, напишете заявление с искане за изпращане на комисионна за решаване на проблема с възможност за подмяна на отоплителни уреди, промяна на схемата на свързване, инсталиране на допълнителни радиатори.

Искането е писмено във всякаква форма, адресирано до ръководителя на Наказателния кодекс.
Ръководителят на НК е длъжен да приеме искането, да го регистрира под входящ номер с посочване на датата на получаване и да го подпечата. Следвайте това.
Дават се 5 дни за разглеждане на искането, вземане на решение на Наказателния кодекс.

С положително решение комисията изготвя схема за подреждане на устройства, тръбопроводи, определя техния допустим брой и тип, прави хидравлично изчисление и определя графика на работа.
Проектът или програмата е одобрена от Обединеното кралство, организация за енергоспестяване.
След завършване на работата системата се тества под налягане, свързва се към централната отоплителна система и се съставя акт за приемане.

Процесът е дълъг, изисква материални и морални разходи. Резултатът ще бъде официално разрешение за демонтаж - монтаж на отоплителни батерии в апартамента с възможност за промяна на схемата на свързване, инсталиране на допълнителни устройства.Препоръчително е работата да се извърши през летните месеци, преди началото на отоплителния период.

За жителите на жилищни сгради с поетажно зониране на централното отопление такива проблеми не възникват. Предвиденото в проекта поапартаментно окабеляване позволява всякакво изменение на схемата без съгласуване с Наказателния кодекс, дори поставяне на подово отопление и свързване към парно.

Какво трябва да знаете, когато монтирате радиатори

За да извършите инсталирането на отоплителни радиатори в апартамент със собствените си ръце, трябва да знаете и да спазвате регулаторните изисквания, установени от действащите законодателни актове на територията на Руската федерация.

Основните закони за отопление и радиатори на Руската федерация

Изискванията за проектиране и оборудване на вътрешни технически отоплителни системи във връзка с радиатори са описани в SP 31-106-2002. Тези изисквания имат препоръчителен характер, но са предписани въз основа на настоящите стандарти, съответстващи на профила на SNiP.

Норми и правила за проектиране, монтаж на отоплителни уреди могат да бъдат намерени в SNiP 2.05.91 или текущите изменения - SP 60.13330.2016. Ето основните изисквания за изработка на компоненти, части.

Когато инсталирате отоплителни уреди, следвайте разпоредбите на SP 73.13330.2016 (изберете изданието на SNiP 3.05. 01-85 от следващата година на публикуване). Той описва параметрите, които ви позволяват правилно да инсталирате отоплителен радиатор в апартамент, разстоянието от стени, подове, первази, щрангове. Тези правила стандартизират броя на опорите, крепежните елементи, местоположението на контролните и спирателните вентили (раздел 6 от SP 73.13330.2016).

Основни правила и разпоредби за инсталиране на отоплителни уреди

По-долу е избрана селекция от основните разпоредби на действащите на територията на Руската федерация разпоредби. Някои правила имат препоръчителен характер.

1. В двутръбни системи за зонирано подово отопление се препоръчва да се използва диаграма на снопа за свързване на отделни батерии. Освен това е възможно окабеляване, преминаващо през две тръби около периметъра на помещението, затворено със защитна кутия (параграф 7.2.2 от SP 31-106).
2. Температурата на откритата повърхност на радиатора не трябва да надвишава +70 градуса (7.2.4 SP 31-106).
3. Нагревателите трябва да се монтират по правило под светли отвори. Трябва да се осигури свободен достъп до радиаторите за проверка, ремонт, почистване (7.2.7.1 SP 31-106).
4. Захранващите тръбопроводи на нагревателите трябва да бъдат монтирани с наклон от 5-10 мм по посока на потока на охлаждащата течност. Ако дължината на тръбопровода е по-малка от 500 mm, наклонът не се изисква (6.4.1. SP 73-13330.2016).
5. Материалите на използваните устройства и техните връзки не трябва да образуват "галванична двойка" (6.4.1 SP73-13330).
6. Разрешени минимални разстояния при монтиране на устройствата: 60 ​​mm от пода; 50 mm от дъното на перваза на прозореца, 25 mm от повърхността на стената до равнината на уреда. Ако няма перваза на прозореца, горната част на батерията се монтира под нивото на отвора с 50 mm (6.4.3).
7. При еднотръбна система щрангът е разположен на разстояние 150-200 mm от ръба на отвора, дължината на връзките трябва да бъде <400 mm (6.4.7).
8. Батериите се монтират строго вертикално и хоризонтално (допуска се наклон до 2 mm от крана Mayevsky). Закрепване - минимум две подпори (летви) отгоре и една отдолу. Вместо долната конзола е разрешено монтирането на нагревателя върху опори (поне две с до 10 секции). Не използвайте дървени дюбели, когато фиксирате скобите (6.4.8).
9. Вентилите, възвратните клапани се монтират според стрелката, отбелязана на тялото, в зависимост от посоката на движение на охлаждащата течност. Монтирайте строго хоризонтално или вертикално в зависимост от конструкцията.Трябва да се осигури свободен достъп до заключващи и контролни елементи (6.4.12).
10. Термометри, датчици, термостатични вентили се монтират в съответствие с изискванията на производителя (6.4.14).
11. След завършване на монтажа на нагревателните елементи е необходимо тръбите да се промият с вода, докато на изхода не останат механични примеси (6.1.13 SNiP 3.0.5.01).

Когато инсталирате отоплителни радиатори в апартамент със собствените си ръце, не забравяйте да следвате правилата, описани по-горе. Това гарантира правилен и качествен монтаж, непрекъсната и дълготрайна работа на нагревателя.

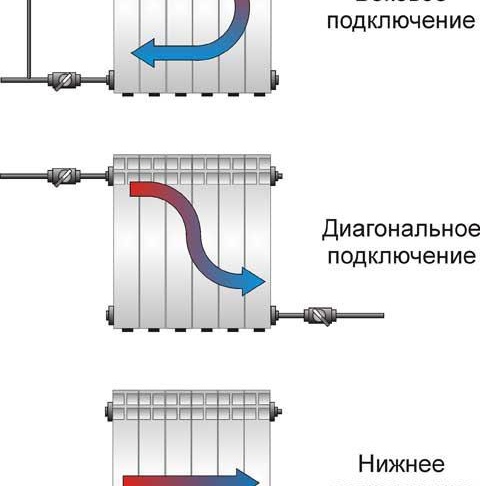

Схеми за свързване на радиатори, ефективност на работа

В зависимост от устройството на отоплителната система има различни схеми за свързване на нагреватели към нея. Ако погледнете секцията, всеки радиатор има пълни горни и долни канали, през които се подава и излиза охлаждащата течност.

Всяка секция има собствен канал, свързан с два общи канала, чиято задача е да пропуска през себе си гореща вода, за да получи част от топлинната енергия. Общата ефективност на устройството зависи от това колко гореща течност е имала време да премине през каналите на секциите и от топлинния капацитет на материала, от който са направени нагревателните елементи.

Количеството охлаждаща течност, преминаваща през каналите на отделните секции, директно зависи от схемата на свързване на нагревателя.

Странична връзка

С такава схема за инсталиране на отоплителни батерии в апартамент охлаждащата течност може да се подава отгоре или отдолу. При подаване отгоре водата преминава през горния общ канал, спуска се през вертикалните канали на отделните участъци към долния канал и излиза в същата посока, от която е дошла.

Теоретично охлаждащата течност трябва да преминава през вертикалните канали на секциите, като напълно загрява радиатора. На практика течността се движи покрай най-малкото хидравлично съпротивление.

Колкото по-далеч е секцията от входа, толкова по-малко охлаждаща течност ще премине през нея.При голям брой секции, последните ще се нагреят много по-малко добре или дори ще останат студени при ниско налягане.

Със страничния метод за инсталиране на отоплителни радиатори в апартамента и захранване отдолу историята се повтаря. Ефективността на нагревателя тук ще бъде още по-лоша - горещата вода трябва да се издигне в каналите, гравитационното натоварване добавя към хидравличното съпротивление.

Схемата за странично свързване най-често се използва за окабеляване на щрангове в жилищни сгради.

Долна връзка

С тази схема охлаждащата течност се подава отдолу, преминава през секциите и излиза през същия долен канал. Използва принципа на конвекцията - топлата вода винаги се качва, студената вода се спуска надолу.

Теоретично трябва да е така. На практика по-голямата част от горещата вода преминава от входа на захранването към изхода, долната част на батерията се загрява добре и охлаждащата течност тече слабо нагоре. Ефективността на нагревателя с долното свързване на двата потока е с 15-20% по-ниска от тази на страничната тръбна схема.

Долната връзка е добра, защото при вентилация на батерията останалата част от батерията се нагрява правилно.

Диагонална връзка

Класическият метод за обвързване на батериите е диагонален. С правилната инсталация на отоплителни радиатори в апартамент по диагонал, секциите се нагряват равномерно и ефективността на използването на топлинна енергия се увеличава.

При метода на диагоналния тръбопровод горещата течност навлиза в горния общ проходен отвор, спуска се през каналите на всяка секция и излиза от долния проходен канал от другата страна. Тук течността се спуска отгоре надолу, хидравличните загуби са минимални.

Този метод също има недостатъци.Батерията е вентилирана, това трябва да се следи, въздухът трябва да се продухва през крана на Майевски. Второто е, че на дъното при ниско налягане могат да се образуват мъртви зони със студена вода.

Метод за пренасочване на потока

Методът за пренасочване на потока коригира основния недостатък на методите за странично, горно и долно свързване - лошото проникване на охлаждащата течност в отдалечените секции на батерията. Топлата вода следва пътя на най-малкото хидравлично съпротивление.

Когато обемът на течността, навлизаща през големия отвор, се сравни с количеството, преминаващо през каналите на секциите, повече вода няма да тече. Същността на метода на пренасочване е охлаждащата течност да се прокара през всички секции.

При горната схема на монтиране на отоплителен радиатор това се постига чрез монтиране на щепсел пред последната секция на изхода. Щепселът принуждава водата да премине през всички секции, оставяйки само последната секция.

При долна връзка щепселът се монтира непосредствено след първата секция на захранващия колектор. Това води до издигане на гореща вода през първата секция, преминаване през каналите на останалите секции към изхода.

И в двата случая връзката преминава в диагонален режим. Корпусът на радиатора се нагрява равномерно, аерацията е изключена и се постига най-висока ефективност при използването на топлинна енергия. Такава схема се използва за тръбни нагревателни елементи, където напречното сечение на секционните канали е сравнимо с напречното сечение на хоризонталните проходи.

По-сложна връзка се използва за вертикални тръбни радиатори с диагонален модел. Обслужването е отдолу, изходът е отгоре от срещуположната страна.

След първата секция се монтира полупроходна запушалка на входа и пълна запушалка се поставя преди последната секция на изхода. Част от горещата вода преминава през тапата на пода в долния канал, част се издига в първата секция. Този поток се разпределя равномерно по вертикалните канали, спуска се, излиза през последния участък.

Тези тапи се използват при конвенционални радиатори, продават се готови за употреба и се монтират вместо тапи или на нивото на тръбните връзки. Недостатъкът е, че хидравличното съпротивление на батерията рязко се увеличава поради малкото напречно сечение на канала на последния участък, през който тече течността.

При странично свързване на изхода се монтира удължител на потока. Вижте подробното и подробно обяснение на този метод за инсталиране на отоплителен радиатор в апартамент във видеото по-долу.

Кой радиатор е най-добър?

Сред всички радиатори, които се продават в магазина, изберете този, който искате да видите в стаята си. Тя трябва да се вписва в интериора, може би дори да бъде негова изключителна част. Разгледайте неговите характеристики допълнително.

Изборът на радиатори може да се основава на следните показатели:

• Къде ще се установите?
• тип радиатор;
• Материал;
• мощност;
• работно налягане;
• секционен или монолитен панел;
• екзотичен външен вид;
• цената.

Чугунените радиатори издържат дълго време, но са тежки, първоначално изискват смяна на прегради и уплътнения, загряват се дълго време и имат лошо разсейване на топлината. Те струват малко по-малко от биметалните.

Биметалните и алуминиевите радиатори нямат разлика от практическа гледна точка.Работното налягане дори във високите сгради не надвишава 10-12 atm и тези нагреватели го издържат свободно. Погледнете в паспорта - производителят посочва работното налягане и тестовете за налягане, които не са по-ниски от 15 atm. Това се отнася за жилища с щрангова система.

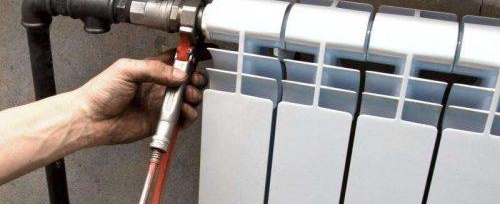

Събираме, монтираме, свързваме радиатора

Процесът на сглобяване и инсталиране на радиатор не е сложен, но изисква специални инструменти и оборудване. Помислете, че може да е полезно да се свържете със специализирана организация.

Най-добрият вариант е да сключите договор за монтаж на нагреватели с Наказателния кодекс. Те ще направят това в съответствие с правилата за инсталиране на отоплителни батерии в апартамент, ще проведат тестове под налягане и ще подпишат сертификат за приемане за експлоатация.



За тези, които решат да работят сами - няколко съвета относно подготовката и монтажа на нагревателя.

• Не забравяйте да източите останалата вода от системата.
• Изключете старата батерия.
• Проверете състоянието на радиаторите, отстранете пластмасовата обвивка, отстранете защитното фолио от резбите, ако има такова.
• Отворете универсалния комплект за свързване на батерията. Комплектът се избира с резба в зависимост от диаметъра на захранващите тръбопроводи. Резултатът трябва да бъде: два фитинга с дясна резба, два фитинга с лява резба, две американски жени с гайки, два крана, щепсел, кран Майевски, скоби или ленти за фиксиране на батериите. Стандартната вътрешна резба е 3/4 инча, дясна страна. Това е необходимо, за да инсталирате отоплителен радиатор в апартамент от минималния стандарт.
• Отстранете силиконовите уплътнения от фитингите, завийте ги в радиатора, за да проверите резбите.Ако няма празнина, развийте фитингите, поставете уплътненията. Има празнина - проверете, почистете резбите, може да остане защитен филм.

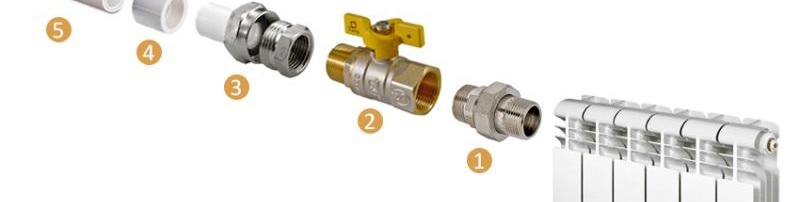

• Сглобете връзките отделно: фитинг + американ + кран за подаване и връщане, фитинг + гнездо, фитинг + кран на Майевски. Връзките се основават на лента или кабел. На капачката на Майевски и крана - уплътнения, теглене не се изисква. Разтегнете връзките.
• Завийте сглобените комплекти в радиатора, не забравяйте да поставите силиконови уплътнения на фитингите. Батерията е готова, можете да я инсталирате.
  Поставете нагревателя в проектното положение, временно го свържете към тръбопроводите. Ако инсталацията се извършва върху стари тръби, отворите на новия радиатор трябва да са коаксиални със старата батерия, общият стандарт е 500 mm.
• Маркирайте горната част на нагревателя, маркирайте местата за монтаж на скобите. Извадете батерията, монтирайте скобите, инсталирайте отново. Радиаторът трябва да има наклон от 2-3 мм от крана на Майевски, строго вертикално и здраво да лежи върху опорите. Проверка по ниво. Остава да се свържете с тръбите.

Спазвайте стандартите за инсталиране на отоплителни батерии в апартамента, описани по-горе. След като инсталацията приключи, обадете се на представител на Наказателния кодекс, за да подпише и подпише Акта за приемане. Това е важна стъпка в крайната работа.
