Отоплителната система на апартамент в сграда

Постоянното увеличение на цените на жилищата и комуналните услуги предизвиква естественото желание на жителите на жилищни сгради да инсталират независими индивидуални отоплителни системи. Модерното строителство предвижда зониран под и в допълнение отопление на апартамента на етапа на проектиране.

Оригиналното решение за провеждане на инсталацията за отопление в пода на апартамента крие системата от разпределителни тръбопроводи, за да се запази естетическият вид на помещенията. Независимостта на инсталационните схеми на технологичните тръбопроводи в отделни инсталации дава възможност да се създаде проект на индивидуална схема за топлоснабдяване, да се инсталират различни отоплителни уреди.

Начини за свързване към централно отопление

Централизираното топлоснабдяване на многоетажна сграда предполага предварително навременно доставяне през студените периоди на годината на необходимия обем охлаждаща течност с определени параметри на температура и налягане SNiP 41-01-2003, точка 6.1.6. Всяка сграда, свързана с магистралата, е оборудвана с разпределителен асансьор с контролно-регулаторна апаратура, осигуряваща:

• намаляване на налягането в системата до проектните параметри;
• автоматично регулиране на обема на охлаждащата течност, влизаща в щранговете;
• необходим спад на температурата до +90 - +95 ⁰Със смесване на охлаждаща течност от гореща линия с охладена вода от връщане на щранг;
• филтриране за намаляване на общото съдържание на кислород в охлаждащата течност.



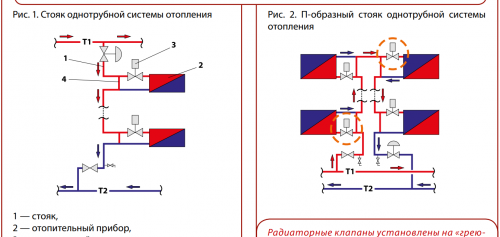

Схемите, използвани за осигуряване на непрекъснато топлоснабдяване на многоетажни жилищни сгради, условно се разделят на вертикални и хоризонтални. Еднотръбен и двутръбен. Всеки има свои собствени характеристики, редица предимства или недостатъци.

Отхвърлянето на стандартния метод на строителство, преходът към индивидуални проекти, предвижда промяна в схемата за топлоснабдяване, нейните специфики. В същото време, като се вземат предвид характеристиките на системата, се изготвя индивидуален проект за отопление на апартамент в жилищна сграда с всички необходими изчисления.

Изискванията на Федерален закон № 261-FZ директно гласят, че от 1 януари 2012 г. всяка нова сграда трябва да бъде оборудвана с индивидуален (апартамент) системи за измерване на потреблението на топлинна енергия. Правителството на Москва също разработи насоки за проектиране на енергоспестяващи автоматизирани устройства за отопление на апартаменти (Постановление № 61-RZM).

Вертикално оформление

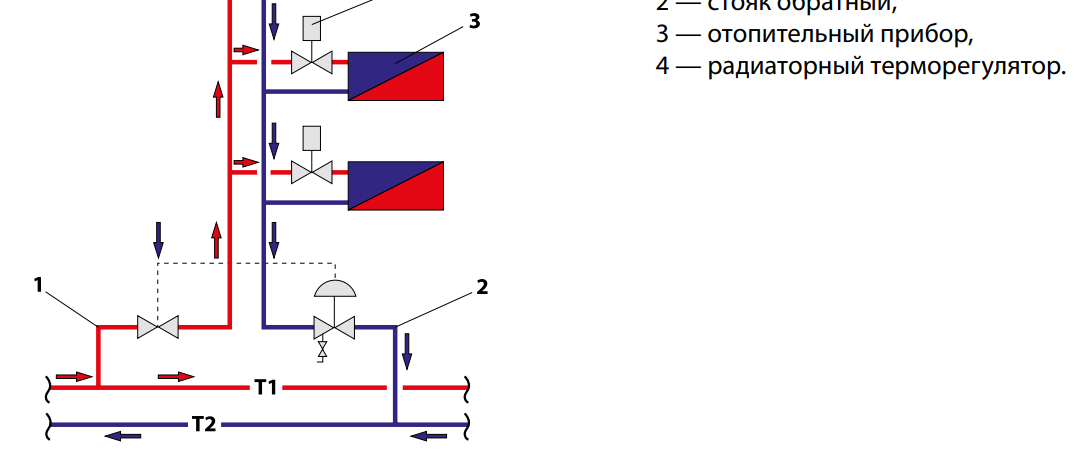

Вертикалната схема на разпределение на охлаждащата течност иначе се нарича щранг. Този тип окабеляване е разделен на системи с горно или долно захранване с охлаждаща течност. Най-често проектът предвижда долно подреждане на магистрали в мазета или повдигнати подове със схема с вертикални щрангове и задънено движение на охлаждащата течност.Тук се използва еднотръбно или двутръбно отворено разпределение на отоплението в апартамента по пода по цоклите от отделни щрангове.

Системата се разпространи в строителството на типични тухлени и панелни къщи. Използването на схема на щранг е свързано с редица недостатъци:

1. Разпоредбата на клаузата SNiP ясно забранява неразрешени промени в отоплителния кръг и подмяна на устройства. Такива действия ще доведат до пълен или частичен дисбаланс на отоплителната система на щрангове. За да получите разрешение от управляващото дружество, ще ви е необходим проект за отоплителната система в апартамента, като посочите броя на устройствата и техните номинални данни за хидравлично съпротивление.
2. Схемата предполага общ разходомер на топлоносител за къщата и следователно плащането се разпределя равномерно между всички жители, в зависимост от площта на апартамента.
3. В случай на ремонт на технологични тръбопроводи, запушване, подмяна на настоящи радиатори, ще бъде необходимо да се изключи топлоснабдяването на всички апартаменти, захранвани от щранг.

хоризонтално оформление

Изпълнението на етажно хоризонтално зониране на централизираната отоплителна система на жилищна сграда ви позволява частично да се отървете от недостатъците на вертикалната схема, за да постигнете редица предимства при проектирането на отоплението на апартамента. Включването на двойка балансиращи вентили в хоризонтална поетапна схема води до образуването на отделна независима подсистема с регулируема хидравлична стабилност.

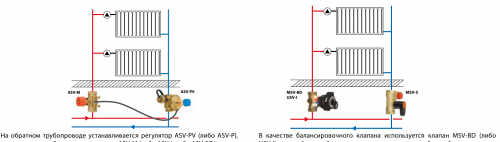

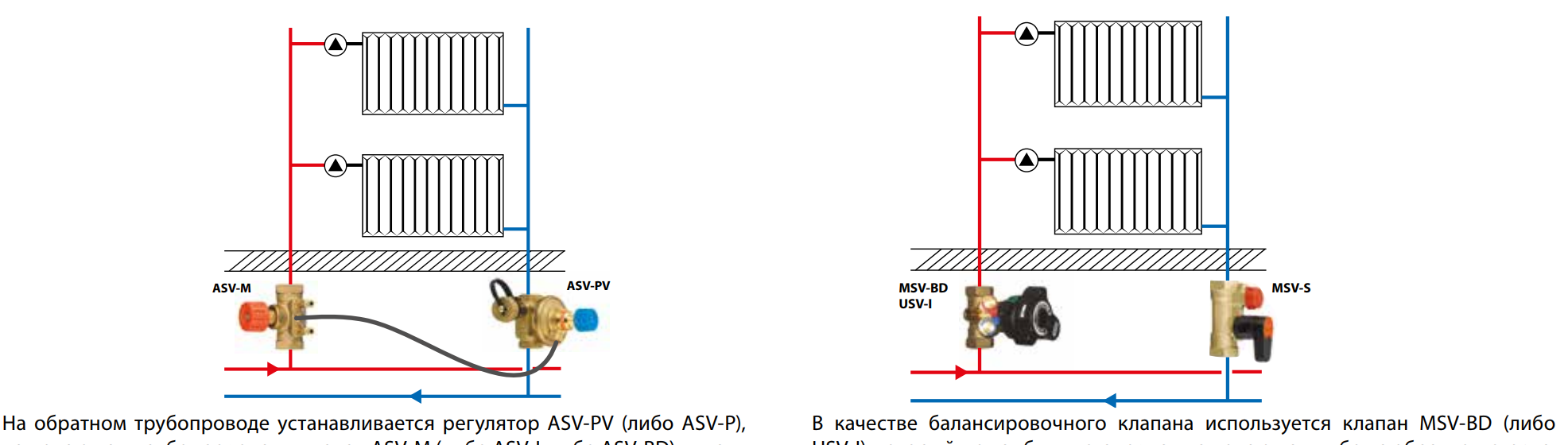

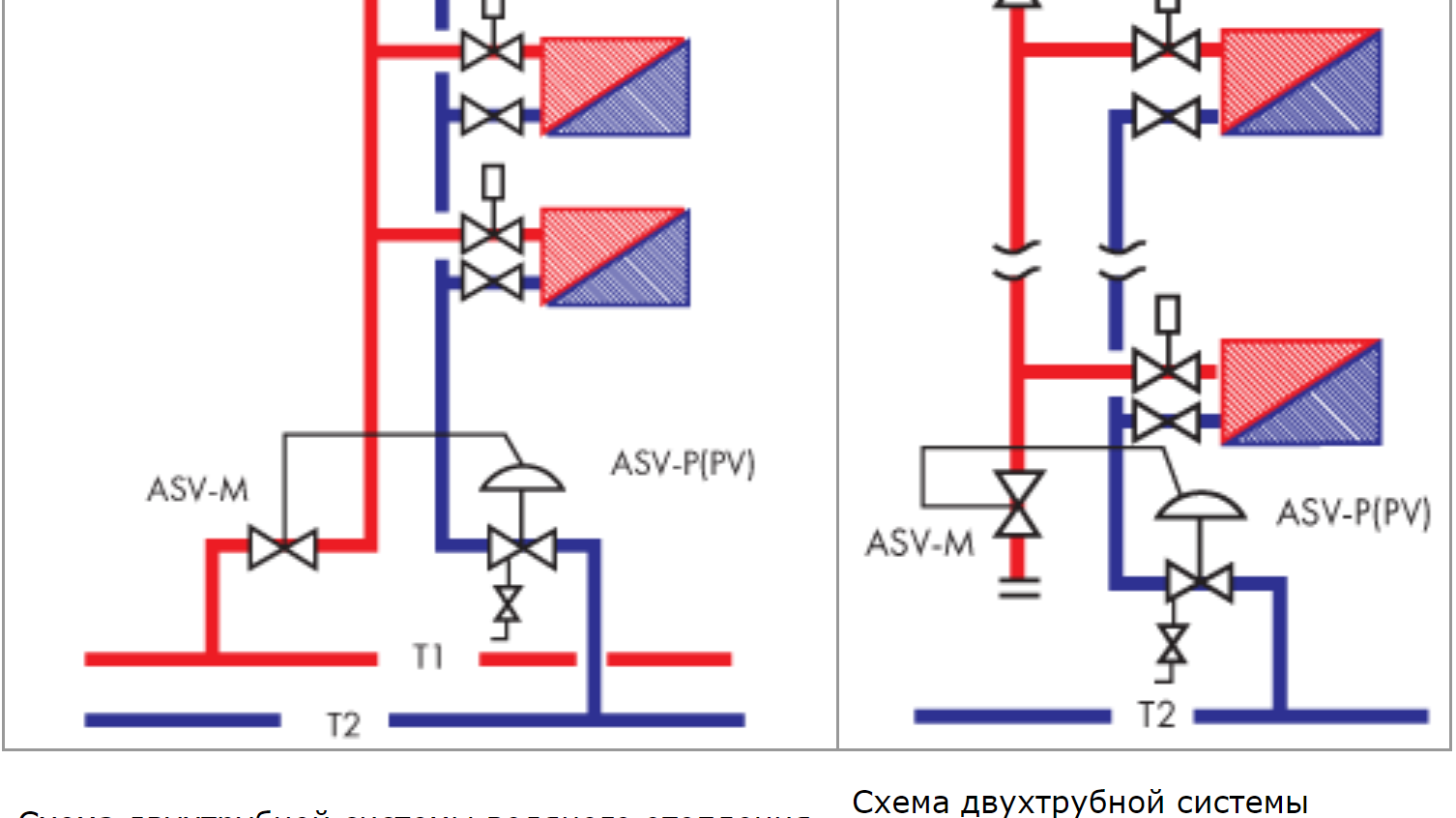

Тук клапаните ASV-M и ASV-I са монтирани на захранващия тръбопровод, а ASV-P или ASV-PV са монтирани на връщащия тръбопровод.Комуникирайки през импулсната тръба, клапаните образуват двойка, която позволява да се регулира спадът на налягането в системата, позволява да се ограничи потокът на охлаждащата течност.

За монтиране на необходимата спирателна и регулираща арматура, разпределителни пити проектът предвижда монтиране на колективни отоплителни точки на всеки етаж. Допълнителното зониране на системата за подово отопление води до апартаментни подсистеми за разпределение на охлаждащата течност.

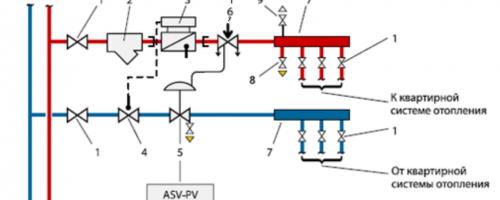

Схемата на тръбопроводите за отоплителна точка на подова група включва:

1. Сферични кранове за подаване и връщане.
2. Монтирани манометри на входа и изхода на охлаждащата течност преди и след балансиращите вентили.
3. Мрежест филтър в секцията за захранване.

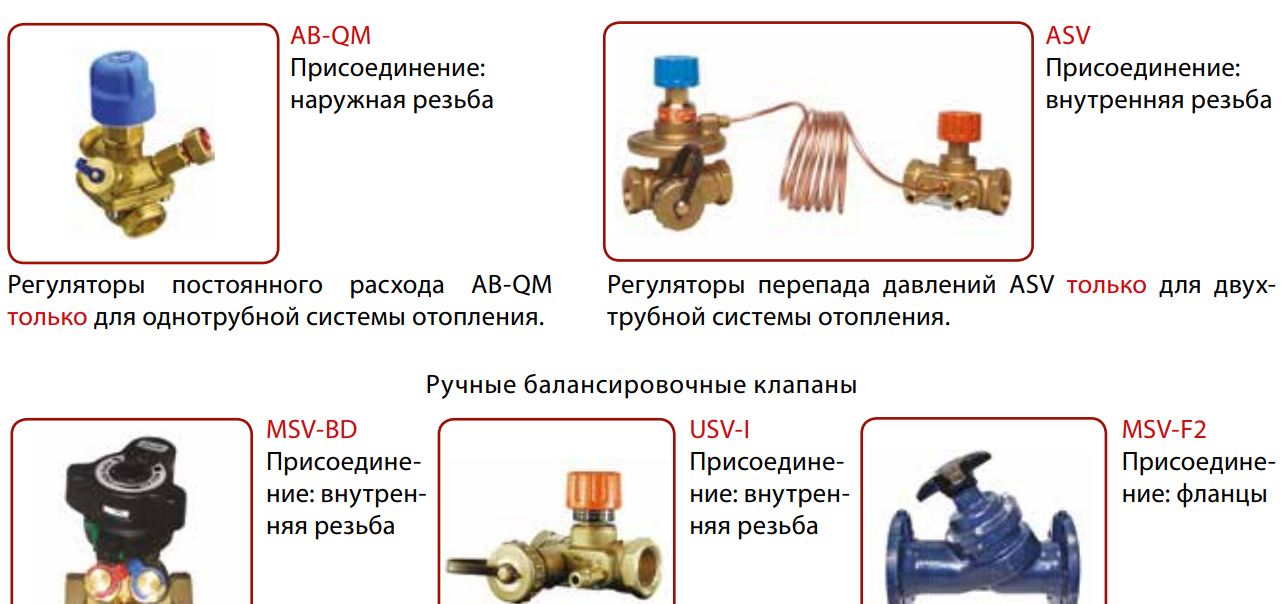

4. Автоматичен баланс вентил.
5. Ръчно регулируем спирателен вентил.
6. Кранове за спускане на вода на дон, обратка.
7. Топломери за всеки апартамент.



важно! Не трябва дори да се опитвате сами да промените настройките на баланс вентилите на груповата отоплителна станция.

Отоплителна система на апартамента

Индивидуален проект за отопление на апартамента позволява пълна независимост. От нагревателната точка на подовата група горещата вода циркулира през питите към отоплителните прегради на всеки отделен апартамент. Монтажът на ръчен балансиращ вентил ASV в тръбопровода превръща отоплението на апартамента в подсистема с ръчно регулиране, независимо от налягането и потока на охлаждащата течност.

В случай, че има малко апартаменти на етажа, разпределителните гребени се монтират в колективна отоплителна точка. Ако няма достатъчно място за монтаж, проектът предвижда отоплителен уред или шкаф директно в апартамента.

Схемата на отоплителния тръбопровод на апартамента включва:

1. Сферични кранове, които регулират водния поток към подаващи и връщащи гребени. Всяко отделно разпределение на системата за подово отопление има собствен контролен вентил.
2. Автоматичен вентил за обезвъздушаване.
3. Ръчен баланс вентил.
4. Изпускателен клапан.
5. Температурен сензор за подаване и връщане.
6. Разходомери на всеки вход на колектора.
7. Филтърът е уловител на мръсотия на връщащата линия.

Някои предимства на отоплението на апартамента

Системата за подово отопление, използвана в апартамент като зонирана подсистема за разпределение на охлаждащата течност, е обещаваща посока в изграждането на многофамилни или многофункционални сгради. Такава система улеснява поддръжката на една от нейните секции от служители на управляващата организация, значително намалява време, необходимо за ремонт и поддръжка.

Жителите ще имат неограничени възможности за всякакви промени в схемата, пълна независимост от общата отоплителна система на жилищна сграда.

Ето някои от предимствата, на които собствениците на апартаменти ще се радват:

• апартаментната система, където се използва разпределение на подово отопление, предлага възможност за изключване на всеки отоплителен уред отделно от останалите или регулирането му;
• поддържат се комфортни условия на живот;
• плащането се извършва според измервателния уред, дори ако това е нова сграда, в която някои апартаменти не се обитават;
• нищо не ви пречи да направите топъл под, като го свържете към системата.

Тип окабеляване

Съгласно параграф 6.3.3 от SP 60.13330, в системите за отопление на апартаменти се допускат тръби от полимерни материали, когато параметрите на охлаждащата течност не трябва да надвишават: температура - +90 ⁰С, налягане - 1,0 MPa.

важно! Методът на полагане на тръбопроводи трябва да гарантира лесната им подмяна по време на ремонт.

Съгласно ал - препоръчително е да се извърши отоплителното окабеляване под полимерния под, скрит в гофрираната тръба. Допуска се отворено полагане зад первази, паравани, където са изключени механични повреди и пряко излагане на ултравиолетови лъчи.

Препоръчително е да използвате видове окабеляване като:

• двутръбна греда;
• двутръбен периметър;
• смесен.

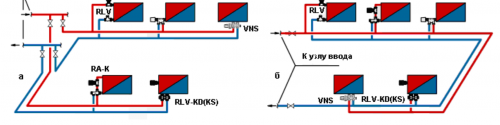

Радиация

Двутръбното окабеляване позволява свързване на отделно устройство към електрическия шкаф в апартамента. Запълването на пода се извършва само след монтирането на гофрите, монтирането на крепежните елементи към пода, монтирането на компенсационен контур, тестовете за налягане при допустимото налягане.

Според строителните норми подовото отопление в апартамент се полага без фуги. Продуктите от линията PE-X се произвеждат от компании в заливи, препоръчително е предварително да се изчисли необходимия ярд.

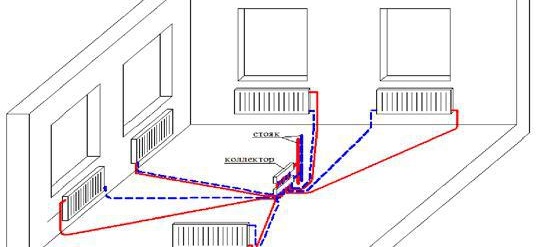

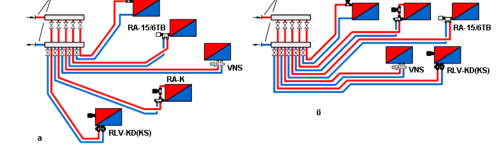

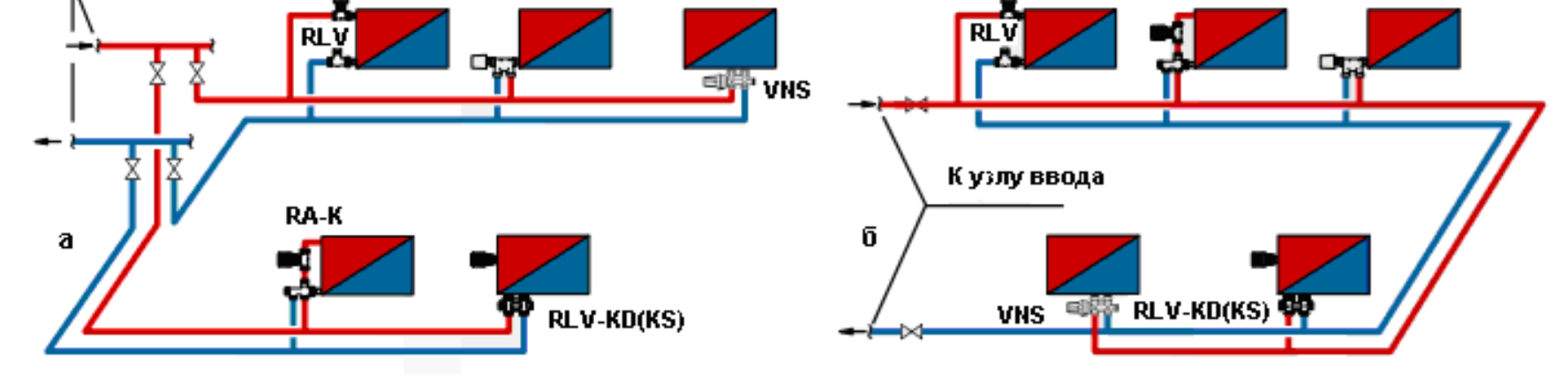

Най-добрият вариант е пакетното окабеляване, при което всяко устройство е свързано поотделно към разпределителния колектор. Няма междинни връзки по пътя от колектора до устройството, което гарантира висока надеждност. В допълнение, промяната в скоростта на потока през едно от устройствата практически не влияе на работата на останалите.

Периметър, смесен

Когато окабеляването на снопа по средата на пода е нежелателно по някаква причина, се използва двутръбно окабеляване по периметъра. Полага се по цоклите под пода или открито, но с паравани.

Когато монтирате цокъла, помислете за местоположението на граничното окабеляване, за да не повредите топлинната тръба. Когато няколко отделни радиатора са разположени по най-отдалечената стена на електрическия шкаф, окабеляването на снопа се прилага към най-близкото устройство, след това към периметъра между останалите устройства.

Полагането на отоплителната тръба под пода в апартамента е невидимо, не засяга външния вид на помещението, не изисква отваряне при ремонт или подмяна на тръбопровода.

Изберете тръби

Модерният дизайн на системите за топлоснабдяване е 95% базиран на използването на пластмасови, полиетиленови и гофрирани тръби от неръждаема стомана. Всеки от тях има своите недостатъци и предимства.

Металните и медните тръби също имат право на съществуване, но поради тенденцията към корозия, високата цена, сложността на монтажа, тяхното използване е намалено. Предпочитание се дава на пластмасови продукти, чиито характеристики не са по-ниски. За подробни препоръки относно избора на отоплителни тръби вижте видеоклипа.

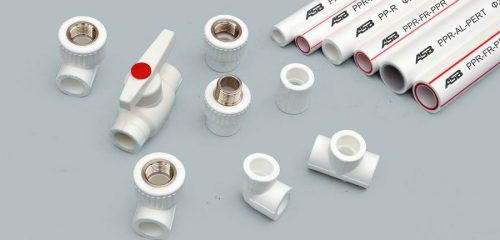

Металопластични тръби, полипропилен

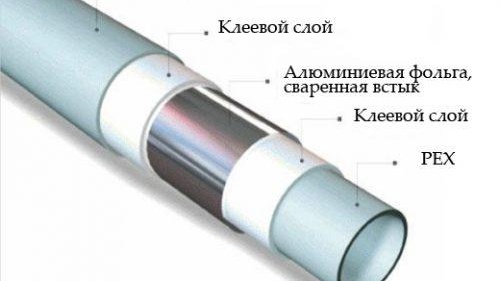

Металопластичните тръби се използват широко за полагане на водопровод, отопление и подово отопление.Те се огъват добре, лесно се сглобяват, издържат на значителни температури и натиск и имат бюджетна цена.

Металната пластмаса се състои от разнородни слоеве с различни коефициенти на топлинно разширение.Опитът от приложението показва, че при използване на метална пластмаса за захранване с топла вода слоевете се разделят, тръбата се разпада след 5 до 7 години. Не се препоръчва такова окабеляване на отоплителни тръби в пода.

Полипропиленът няма слоеве, свободно издържа на експлоатационния живот, гарантиран от производителя. Основният недостатък е необходимостта от стриктно спазване на температурата, времето за нагряване с поялник по време на монтажа. Полипропиленът има ниска топлопроводимост и не може да се използва за подово отопление.

гофрирана тръба от неръждаема стомана

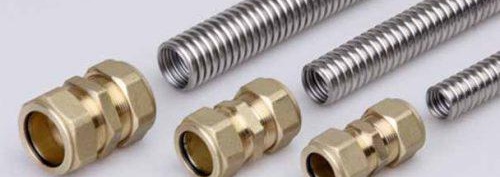

Гофрираната тръба от неръждаема стомана, разработена по иновативни технологии, се препоръчва за полагане на отоплителни мрежи. Когато използвате такъв продукт, е лесно да разпределите подово отопление в нова сграда или да смените старите тръби.

Ето някои от ползите от използването му:

• сгъва се лесно;
• осигурява лесно свързване на фитинги, улеснява, ускорява процеса на инсталиране;
• дизайнът на вълната компенсира колебанията на линейните размери, хидравличните удари;
• устойчивост;
• не корозира, няма утайка по стените.

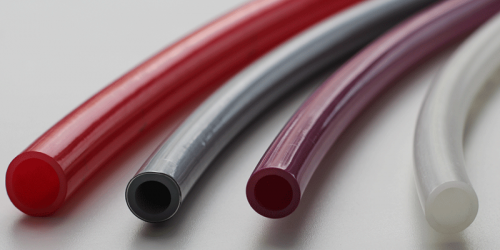

PE-X тръби

PE-X - продукти от омрежен полиетилен. Омрежването е процесът на укрепване на връзката на полиетиленовите молекули, получаване на кръгъл продукт. Тръбите са маркирани (GOST 52134-2003 за руски производители), показващи метода на шева:

• PE Xa,
• PE-Xb,
• PE-Xc.

PE-Xa молекулите са омрежени чрез пероксиди.Това е скъп и трудоемък процес. PE-Xb - сдвоено омрежване. Процесът е прост, така че това са най-евтините продукти в гамата PE. PE-Xc - омрежване с радиоактивни изотопи.

Полиетиленът е пропусклив за кислород, което позволява на бактериите да се развиват вътре в нагревателните елементи. За да се предотврати преминаването на кислород в охлаждащата течност, продуктът е направен многослоен. Вътре е поставен слой EVOH.

Иновативните разработки доведоха до създаването на полиетилен, който е по-устойчив на високи температури - PE-RT. В съвременното строителство разпределението на отоплителни тръби в апартамент на горния етаж се извършва от PE-RT.

важно! Препоръчва се да изберете тръба с надпис PE-RT / EVOH / PE-RT, тя е петслойна, не пропуска молекули кислород към охлаждащата течност.

Име.	диаметър, мм.	Дебелина стени, мм.	Цена, rub./метър.
PE-Xb	16.0	2	59
PE-X/EVOH	16.0	2	28
Elsen PE-Xa	25	3,5	208.6
PexPenta PE-Xc	16	2	50
Гофрирана тръба от неръждаема стомана S9 304	15		95
Гофриран HDPE корпус за 16 мм полиетилен	25		12



Прости, но полезни съвети

Няколко полезни съвета за тези, които самостоятелно извършват полагане на топлоснабдяване на апартамента:

1. За да издърпате лесно PE тръбата през гофрираната обвивка, скосете края внимателно, той ще се плъзга свободно дори когато гофрираната част е огъната.
2. За да предотвратите изплъзването на гофрирането от ръкава по време на монтажа, запечатайте лентата с разтвор, залепете я с лепяща лента.
3. Помислете за плана на апартамента, нагревателят ще затопли пода в местата на полагане. Качете се по пътеките.
4. Горен монтаж на радиатора, долен монтаж за твърдост, пълна циркулация.
5. Не забравяйте да направите самокомпенсиращ контур на всеки удължен колектор.
6. Инсталирайте конвертори, те са по-скъпи, но много по-ефективни.

важно! Необходим е специален хидравличен инструмент за инсталиране на PE-X смолата. Комплектът може да бъде нает или закупен от 16 500 рубли.

При изготвянето на проект за отопление на апартамент, използването на апартаментни системи е задължително при изграждането на нови многофункционални многоетажни сгради. Жителите на такива апартаменти могат самостоятелно да регулират температурата, да покриват или напълно да затварят крановете, за да доставят нагреватели, за да създадат удобни условия. Плащане за използване на топлинна енергия извършва се стриктно според измервателния уред. Гледайте и полезен видеоклип за отоплението в апартамент.
