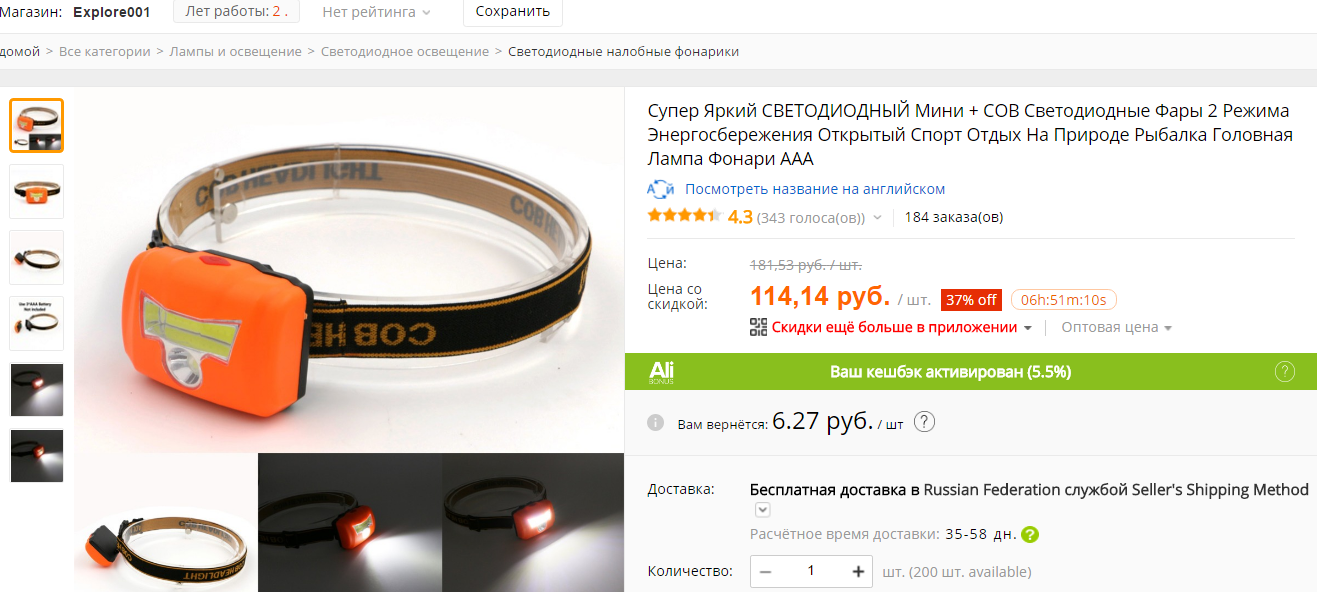

Идеята за превръщане на челник в акумулаторна лампа се роди много отдавна, това е особено вярно при риболов и когатомонтаж на окабеляване. Тъй като е нерентабилно постоянно да купувате батерии, в нашата епоха на мобилни телефони. След като помислих за това и поръчах необходимите резервни части, които ще опиша по-долу, започнах да усъвършенствам прожектора за батерии със собствените си ръце, използвайки китайската схема с недозареждане, което прави възможно зареждането на батерията както в колата, така и от обичайния micro USB на модерен телефон. Обикновено поръчвам от Aliexpress, дори ако има възможност да се намери в магазина, но е 2 пъти по-скъпо.
Фенерчето беше доставено до пощата за 20 дни, което беше удоволствие :) .

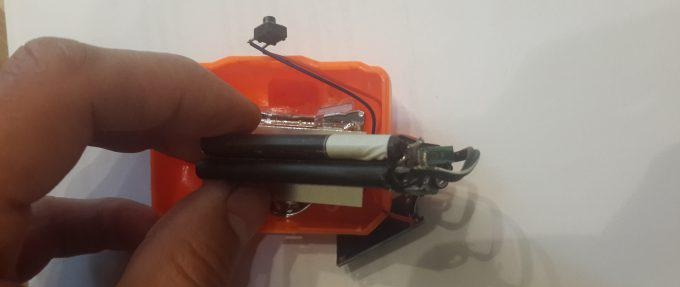

Идеята е много проста и всеки може да се справи, необходима е само малка батерия от стар мобилен телефон, в която е поставена Li-Ion батерия със защита. Пасва идеално по отношение на напрежението, LED фенерчето има диапазон на напрежение от 4.5-2V, а 3.7V батерия в заредено състояние от 4.2V в същото време има приличен капацитет, който може да бъде увеличен чрез добавяне на друга батерия в паралелен.Достатъчно е да определите правилно контактите (плюс и минус са посочени на повечето), остава внимателно да запоявате контактите, за да не се стопят и да се избегне късо съединение.

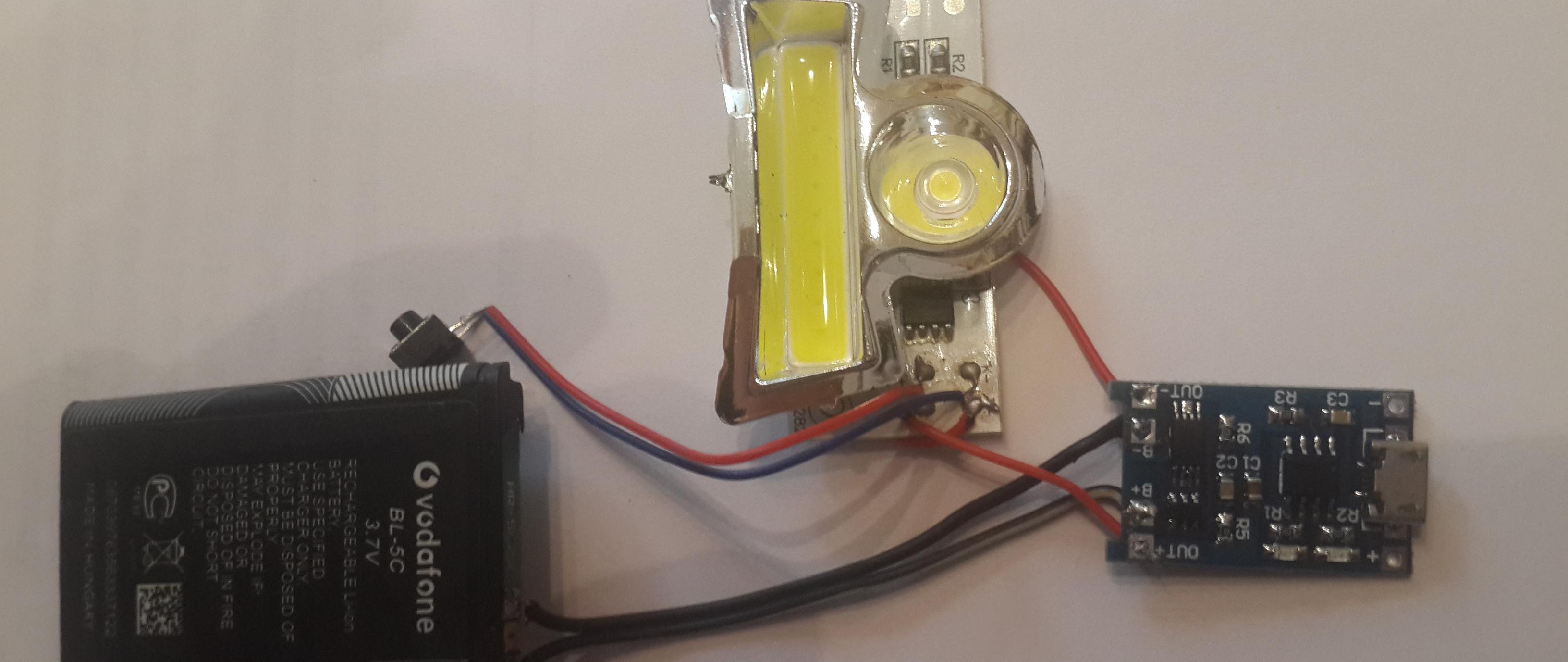

Проблемът със зареждането чрез обикновен микро USB се решава просто чрез поръчка на малка платка, която струва около 20 рубли. Микро USB играе много важна роля за контролиране на зареждането и изключване на LED лампата, когато батерията е изтощена.
Платката има LED индикатори, които показват в цвят, когато преобразуваното LED фенерче се зарежда. По този начин усъвършенстването на китайския фар се свежда до запояване на проводниците към клемите.

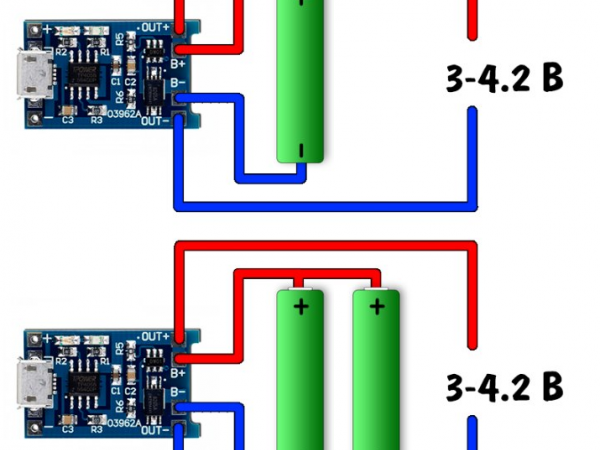

Използвайки тази платка, преобразуването на всяко фенерче в литиев е доста просто, важно е само да знаете колко волта произвежда батерията.
Може би Поръчах ми по 10 бр., защото е универсален и става за детски играчки.
Опции на картата
- Micro USB входно напрежение: 5V
- Напрежение на прекъсване на зареждането: 4,2 V ± 1%
- Максимален ток на зареждане: 1000mA
- Защита от пренапрежение при разреждане на батерията: 2.5V
- Инсталиран ток на защита от свръхток: 3А
- Размер на картата: 2,6 х 1,7 см.

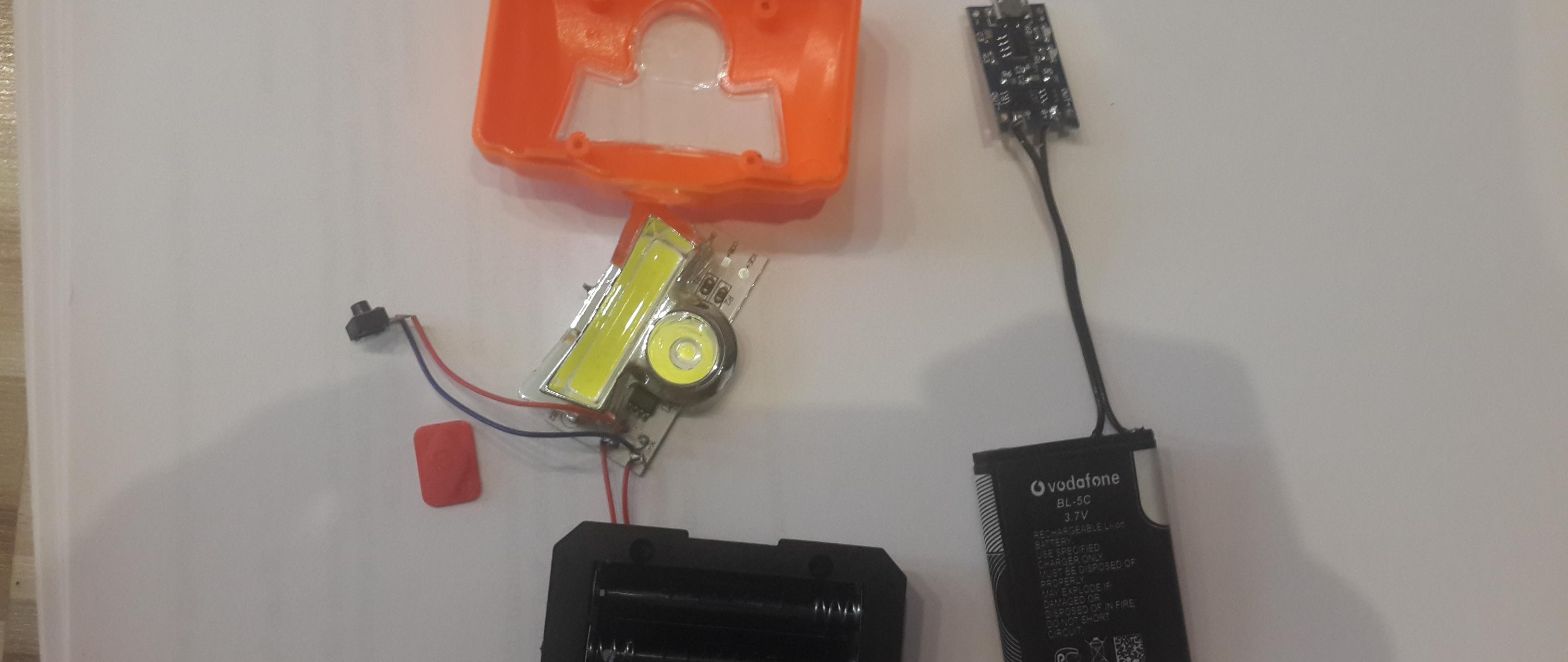

Да започнем с ремоделирането

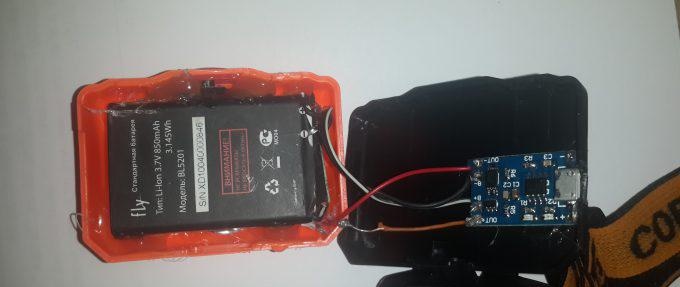

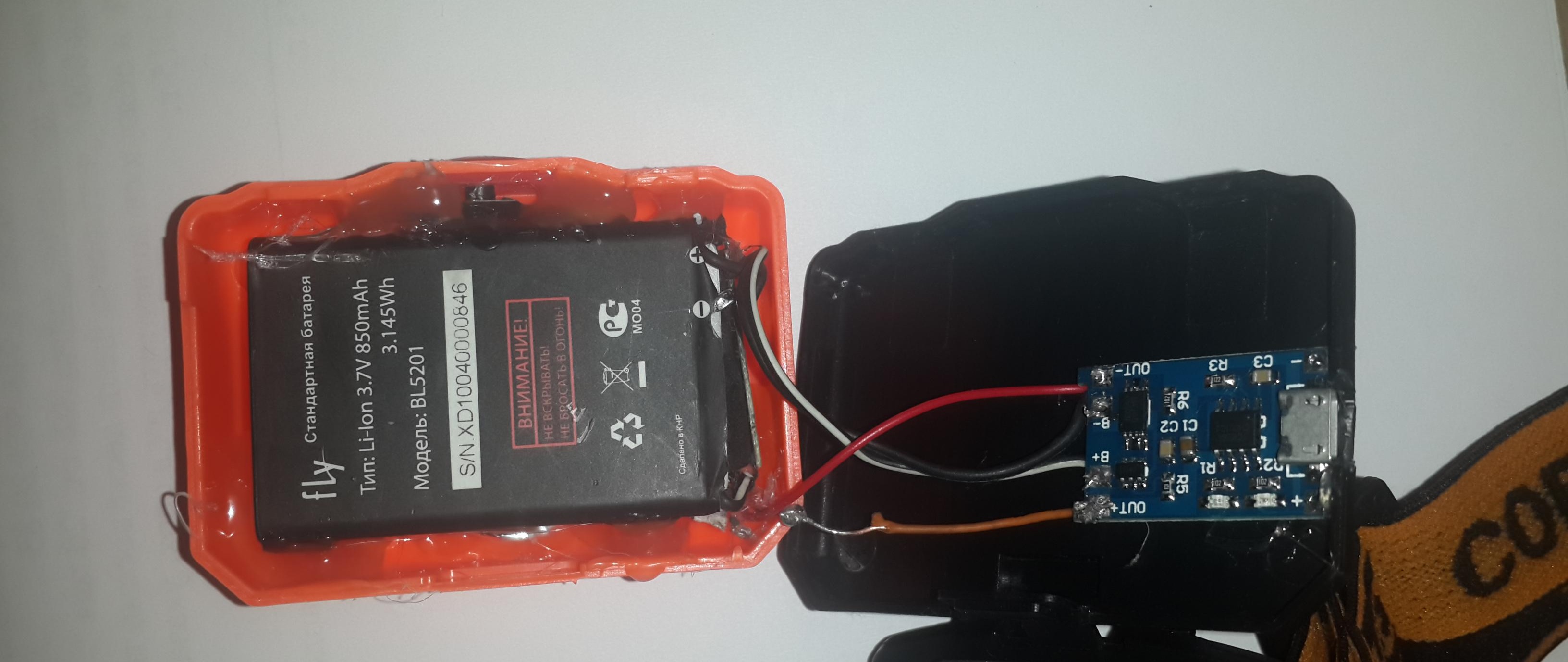

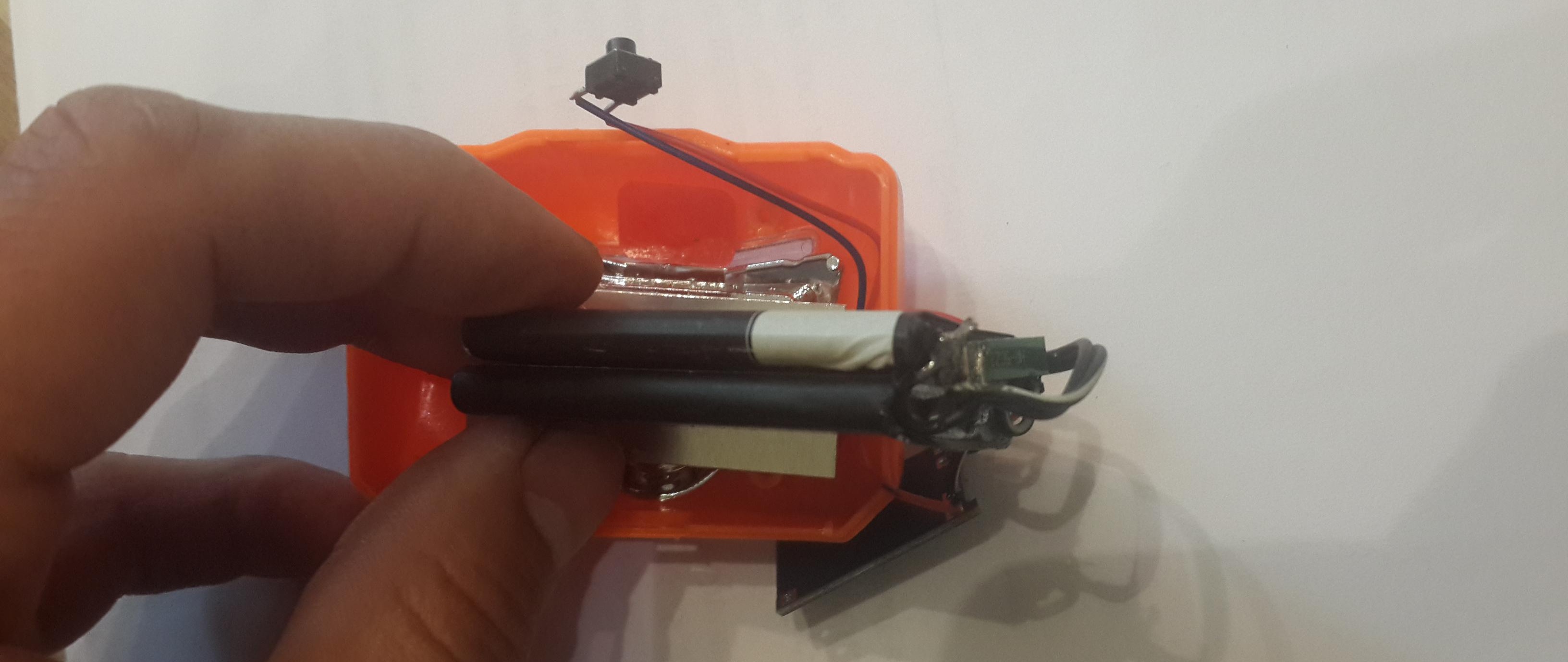

Сега относно преобразуването на фенерчето в батерия вместо батерии, повечето фенерчета използват 3 AA x 1,5 V, сравнимо с мобилна батерия, и се вписват перфектно в основното тяло, просто трябва да разширите седалката.След прости манипулации, като развихме или отрязахме всички излишъци, монтираме всички части върху горещата стопилка на места.

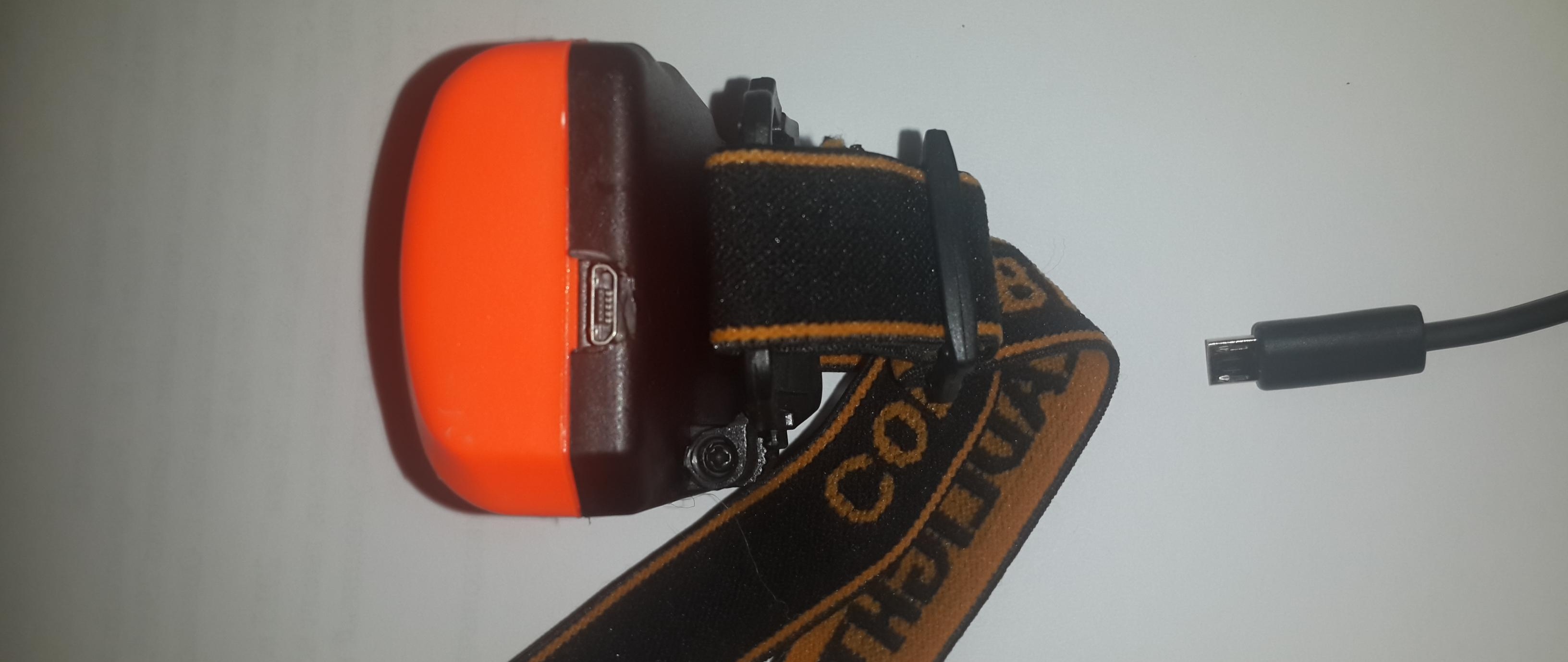

Заключение: LED фенерчето работи активно 3 нощи на стари батерии на телефона без презареждане. Може би щеше да стигне за повече, не го тествах преди срязването. Литиевите батерии не обичат да се разреждат напълно.Като цяло съм много доволен от цената от 140 рубли. единственото нещо е, че е много светло, което не винаги е необходимо. Бях доволен от наличието на индикатори за зареждане на таблото. При зареждане през USB свети червено, когато батерията е заредена синьо.
По този начин можете да ремонтирате почти всяко фенерче, единственият въпрос е размерът на батерията. Например, батериите на iPhone не са много практични и ако не отделите внимателно контактите от свързващата платка, те все още не се запояват.
Не използвайте литиеви батерии, ако са подути - не е безопасно!
Случва се защитата да работи на платката и трябва да я активирате отново, в този случай приложете напрежението от захранването или захранващата банка. Ако батериите на телефона са много стари, челникът естествено ще работи по-бързо и защитата ще се изключи. Въпреки че батериите на старата Нокиа (на повече от 4 години) работят добре.
