Обозначение на болтовете и тяхното качество

В строителството на граждански и промишлени съоръжения, в машиностроенето, корабостроенето, производството на селскостопански машини и оборудване се използват специални крепежни елементи под формата на болтове с гайки с различни размери, които имат определени характеристики според изискванията за якост.

Болт като важен конструктивен елемент

Болтът е метален прът, който може да има различна дължина и диаметър на пръта с резба и ограничителна глава с фиксирана форма.
Разнообразието от произвеждани болтове се класифицира според определени характеристики и се показва в GOST според качеството и вида на стоманата (въглерод, легирана).
За да се увеличи експлоатационният живот и срокът на годност на болтовете, продуктите се третират със специални защитни съединения, които предотвратяват появата на метална корозия:

• използване на цинк (покритие с дебелина до 25 микрона);
• никел, за болтове, използвани в производството на мебели;
• съдържащи кадмий (той е отровен, така че се използва само в специални случаи);
• използване на технологията на оксидиране и фосфатиране;
• според технологията на покритие с цинк-кадмиева обвивка.

Характеристики на устойчивост

За болтовете са установени 11 класа на якост, които се регулират от изискванията, посочени в GOST 7798-70 с показатели от 3,6 до 12,9.Болтовете, които имат най-високо ниво на якост, са изработени от легирана стомана, в която съдържанието на фосфор и сяра е сведено до минимум.

Болтовете, произведени в съответствие с GOST 1488-84 на Руската федерация, са аналогични на винтовете DIN 478, но може да има разлики в размерите на продуктите от тези стандарти.

Текущият стандарт DIN 478 съдържа информация за параметрите на фиксиращите винтове с квадратна глава и рамена. Поради наличието на фланец, опорната повърхност на винта се увеличава, което позволява да се избегне пробиване на материала от главата и в някои случаи позволява да се откажат от шайби.

Болтовете DIN 478 се произвеждат с метрична резба M6-M24 с частична дължина на резбата 18-38 mm. Квадратната глава на винта е със страна 6-16 mm. Височината на яката на продукта е 2-4 мм, а диаметърът на главата на винта по протежение на яката е 13,5-25 мм. Общата височина на главата на яката е 10-20 мм.

Съгласно DIN 478 винтовете с резба се произвеждат в клас на якост 5.8 / 8.8 / 10.9. Материалът за производство е обикновена или устойчива на корозия стомана, както и поцинкована стомана.

Много важен параметър е здравината на болта при натоварване!

Правилно използване на болтове

Болтовете, произведени според изискванията, се разделят на:

• за конструиране на машини, използвани в производството на оборудване, машини, металорежещи машини;
• мебелните са с по-малък нарез на резбата и гладка глава;
• на пътя, използван за производство на метални огради. Главата на болта е във формата на полукръг, а облегалката за глава е квадратна;
• на плугове за селскостопански цели;
• на коловоз - специално проектиран за използване при извършване на строителни работи по железопътния транспорт.

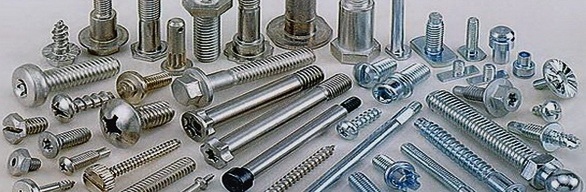

Използването на болтове, като се вземе предвид формата на главите

Използването на болтове с различна форма и размер на седалката от главата на продукта е разделено на групи:

• анкерни конструкции, използвани за монтиране на тежки конструкции, се използват за монтиране на врати, окачени тавани, различни лампи, дограма;
• универсални (с шестоъгълна глава) се използват в производството, строителството;
• оборудвани с полукръгла глава се използват в производството на мебели;
• халки - продукти с монтажни пръстени вместо глава:
• вдлъбнатина - използва се при производството на радиопродукти.

Болтови разлики във формата на пръта

Стеблото на болта може да има различни дължини, резбови отвори, различни диаметри на главата и резбовите части на болта. Видът на тези болтове е маркиран - стъпаловиден.
Използване на различни стъпки на резбата.

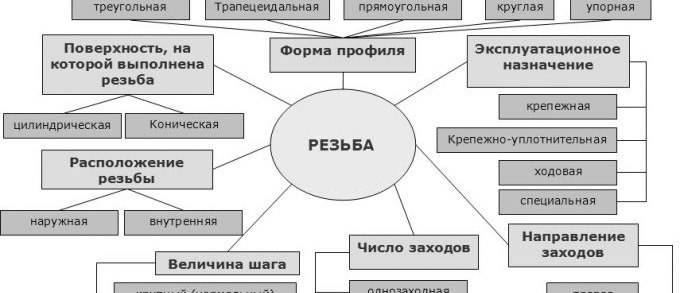

Болтовете са с резба съгласно техническите условия за употреба:

• палец, направен под формата на триъгълен профил;
• метрична форма на равнобедрен триъгълник;
• трапецовиден има идентична форма, създавайки силно триене по време на въртене, което предотвратява спонтанното отвиване на гайката;
• правоъгълен се използва за болтове, подложени на големи натоварвания;
• тягата е предназначена за болтове в конструкции, изпитващи голямо странично изместване.

Подразделение на продуктите по клас на точност

Произвежданите болтове се класифицират в 3 класа на точност:

• клас А - характеризира се с почти същия диаметър на стеблото на болта и монтажния отвор, като отворът може да има по-малък диаметър не повече от 0,3 mm;
• клас Б (нормална точност) - разликата между диаметъра на болта и отвора не трябва да надвишава 3 мм, а диаметърът на пръта трябва да има отклонение повече от 0,52 мм;
• клас C – разликата между стеблото на болта и монтажния отвор не трябва да надвишава толеранс от 11 mm.

Пример

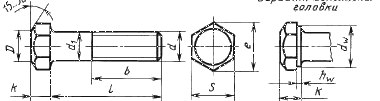

ГОСТ 7808-70 Болт с клас на точност А с намалена шестоъгълна глава, метричен размер на резбата от M8 до M48, дължина от 10 до 300 mm. Използва се за свързване и закрепване на детайли, възли, конструкции, подложени на динамични натоварвания.

Обозначаване и маркиране на болтове

За прилагане на определена информация, характеризираща показателите за качество и якост, най-често се използва главата на болта, върху която:
цифри - посочване на класа на якост, показващ допустимото натоварване, което болтът може да издържи.
обозначение на резбата - посочва се само когато в продукта се използва ляв прорез.
букви - указващи вида на метала, използван за направата на болта. Широко използваната система за обозначаване на крепежни елементи се предлага в 3 версии:

• пълно обозначение;
• съкращение;
• опростена нотация,

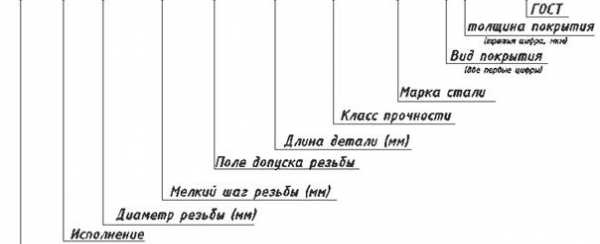

• които се регулират от GOST 1759 - 87, GOST 18126 - 94.

Правилното четене на информацията, отпечатана върху болтовете, ще помогне да се избегне извънредна ситуация в случай на нарушаване на избора на болтове, необходими за закрепване.
