Характеристики на избор на захранване за LED лента

За да осигурите надеждна работа на светодиодите в 220V мрежа, трябва да инсталирате захранване за LED лентата. Правилата за избор на това устройство включват изчисляване на мощността и определяне на типа. И по време на процеса на инсталиране трябва да вземете предвид някои нюанси.

LED лентите отдавна са сред най-популярните източници на осветление и се използват както в бита, така и в индустрията. Директното свързване на такива устройства към конвенционална 220V мрежа обаче е невъзможно - светодиодите ще се повредят почти веднага. За да използвате модерни технологии, използвайки стандартен контакт, трябва да закупите захранване за LED лента - сравнително евтино устройство, което обаче ще отнеме известно време за избор.

Най-често проблемът с избора на захранване, подходящо за неговите характеристики, възниква при използване на 12V ленти, които са често срещани поради достъпната им цена. И основните начини за решаването му е да се изчисли необходимата мощност и броят на източниците. И накрая, крайните етапи могат да се нарекат избор на подходящ модел в зависимост от вида на изпълнението и функционалността и след това инсталирането на избраното устройство.

Изчисляване на параметрите на мощността

Можете да изберете правилното захранване за 12V LED лента, като знаете основните му характеристики и ги сравните с параметрите на предлаганите на пазара модели захранвания.Първо, помислете за мощността и дължината на устройството, използвано за осветление. Производителността обикновено се посочва от производителите на лентата в нейните характеристики на опаковката (за повечето модели стойността й е 4-30 V / m - колкото повече мощност, толкова по-ярки ще бъдат светодиодите). А дължината, необходима за създаване на необходимите условия, се определя с рулетка.

Известните параметри на осветителното оборудване се вземат предвид при избора на модул, чието напрежение също е 12 V, а мощността е изчислена стойност. Този последен показател може да се нарече основен, а методът за неговото определяне е сравнително прост. Въпреки че това изисква да се вземе предвид малък запас от производителност (в рамките на 10-30%), за да се гарантира правилната работа и размерите на избраното захранване.

Съвет: Размерът на източника може да бъде важен, ако искате да го скриете. По-добре е да замените твърде обемистото устройство с няколко по-малко ефективни захранвания, които са по-лесни за скриване - например зад гипсокартон на тавана, под перваза или с помощта на специален рафт. Голям модул трябва да се постави в специално проектирана ниша в стената или шкаф.

За да разберете по-добре как да изчислите мощността на LED лента, можете да разгледате пример за осветително тяло за работната зона на кухнята:

1. Общата дължина по периметъра е 8 метра;
2. За осветление е избрана лента Epistar SMD 5050 с 60 диода с размери 5x5 mm на метър. Изборът се извършва според височината на светодиодите (1 m), светлинния поток, който създават (1200 lm/m) и изискваното от стандарта ниво на осветеност на машината (минимум 1000 lux);
3. Като се вземе предвид индикаторът от 14,4 W / m, взет от опаковката на устройството или от сайта, продаващ такова оборудване, се определя консумацията - 14,4x8 \u003d 115 W;
4. Приема се граница от 30%, при която мощността е 115x1,3 \u003d 149,5 W;
5. Намерете 150W захранване.
6. Всички налични за закупуване източници са доста големи, така че си струва да инсталирате два по-малки модела, всеки с мощност от 75 вата.

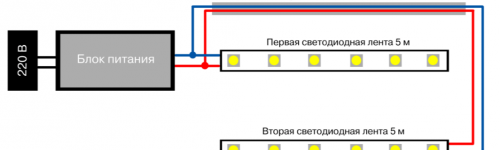

При разделяне на лентата на няколко части, всяка от тях е свързана към собствен източник. По правило разстоянието между тях е 5-10 м. Ако по време на монтажа на захранването е необходимо да се отреже лентата, тогава това се прави само на специално обозначени места. Ако няма белези, се препоръчва да се направят разрези между групи от 3 светодиода.

Визуална захранваща платка за 1 метър Led лента

Изберете правилната опция

След изчисляване на захранването на LED лентата и определяне на нейната мощност, те избират такива характеристики като охлаждане на устройството, неговата функционалност и вид на изпълнение. Системите за охлаждане на PSU са проектирани да намалят температурата на източника и да удължат живота на източника. Такова охлаждане може да бъде активно (с вентилатор в кутията), най-компактно, но изискващо периодично почистване от прах и по-шумно. Вторият вариант, пасивна система, ще заема повече място, но е по-удобен за използване и по-тих.

По отношение на функционалността източникът може да бъде:

• конвенционален, осигуряващ само работата на лентата;
• с вградено устройство за управление (димер), което ви позволява да променяте цветовете или да включвате само част от светодиодите;
• с дистанционно управление (по радиоканал или IR канал);
• оборудван с максимален брой устройства - димер и дистанционно управление. Тази опция ви позволява да избегнете инсталирането на допълнително оборудване на различни места.

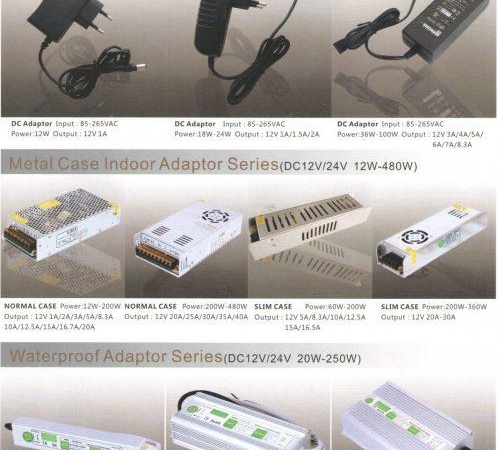

Опции за блокиране на изпълнение

Следващата стъпка е да определите какво ще бъде захранването на LED лентата в зависимост от вида на изпълнението - херметично, полухерметично или напълно отворено. Те избират подходящ вариант в зависимост от осветеното с LED лента помещение – баня, кухня, всекидневна или производствена площадка. Максималното ниво на защита е необходимо за осветени зони, разположени на улицата.

Най-простият и популярен вариант е отворен модел в пластмасова кутия. Такова захранване за LED ленти е само частично защитено от проникване на прах и е подходящо за използване изключително на закрито или в автомобили. В автомобил източникът може да се използва за захранване на осветление над главата или на таблото. В апартаментите стандартното захранване IP20 е предназначено главно за осветление на жилищната зона. Поради относително ниската мощност на източниците (до 75 W), във всяка стая могат да се монтират 2-3 устройства, обикновено скрити зад окачен таван.

Запечатаните модели са блокове в кутии, защитени от почти всякакви външни влияния. Картата на устройството е изцяло пълна със силикон и се намира вътре в прозрачното стъкло. Такива източници са подходящи за създаване на външно осветление за автомобил, за фасади на сгради, както и при условия на висока влажност и прах. Техният размер и тегло са значително по-големи в сравнение с конвенционалните източници, но параметри като:

• мощност (до 100 W), което ви позволява да захранвате по-дълга лента;
• надеждност и защита срещу проникване на влага, така че захранващите устройства могат да бъдат инсталирани както в сградата, така и на улицата. Най-често се използват за осветяване на панели.

Характеристика на полухерметичния блок е неговият среден размер и сравнително достъпна цена. Те се инсталират в помещения с висока влажност, но с малка вероятност водата да навлезе в източника на захранване. Например, в банята или в кухнята, и дори на улицата - за тела под сенници. Тяхното предназначение може да бъде и захранването на светодиоди, използвани в промишлеността. За производствената площадка, показана в примера, е напълно достатъчна полухерметична версия. Бързо можете да намерите надеждно захранване на сайта на производителя на енергийно ефективно осветително оборудване Gauss.

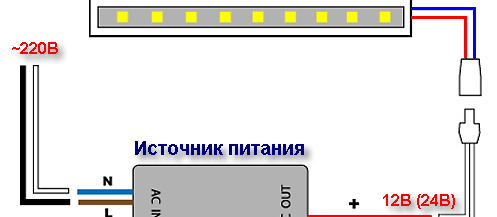

Основните опции за свързване на лед ленти към захранването

Характеристики на монтаж

Изчисляването на захранването за LED лентата и закупуването на самия източник може да не са крайните етапи в подготовката за инсталиране на осветление. Ако е необходимо устройство за проста монохромна система, достатъчно е просто да го свържете към осветително тяло. Ако е необходимо да се монтират няколко устройства (за предпочитане с еднаква мощност и свързани към части от лентата на еднакво разстояние), те трябва да се задействат с общо дистанционно управление или регулатор.

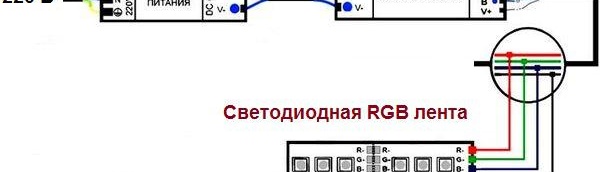

По-сложните системи, като многоцветните RGB ленти, изискват повече от просто захранване.Допълнителни устройства са контролери и усилватели. Задачата на първия е да контролира цветовете и да регулира нивото на осветеност, вторият е да предава сигнал от една група светодиоди към друга, като същевременно поддържа яркостта и синхрона на промените в цвета. Желателно е всяко устройство да се захранва от отделен източник.

Чрез използването на захранващи устройства за RGB LED ленти и самите LED ленти е възможно да се осигури периодична смяна на осветлението на закрито или на открито. Ето защо такива системи са популярни като фоново осветление за витрини, автомобили, фонтани и дори колони или стълби. Устройствата от този тип се монтират както на окачени тавани, така и на всички труднодостъпни места, което прави LED лентите гъвкави.

Съвет: За да се опрости дизайна, усилвателят и контролерът могат да бъдат свързани към същото захранване като самата лента. Това обаче значително увеличава размера на източниците.

Освен това, когато инсталирате блок от всякакъв тип, е необходимо:

• осигурете по време на монтажа циркулацията на въздуха, необходима за охлаждане на източника. Не се препоръчва да инсталирате устройството в помещения, в които няма вентилация.

• позволяват достъп до устройството, за да се опрости поддръжката или подмяната му в случай на повреда;
• инсталирайте източници не близо до LED лентата или други блокове, но на известно разстояние.

Също така е препоръчително температурата в помещението, където е инсталирано захранването на LED лентата, да е между -10 и +45 градуса. Ако тези условия не са изпълнени, се използват закрити източници със степен на защита IP67. За тях е разрешено използване в температурен диапазон от -25 до +85 градуса.
