Преди да започнете да строите къща, трябва да изберете проект или да поръчате разработването на индивидуален проект. За да построите дори малка селска къща, трябва да знаете как да го направите. Устройството на комина трябва да се подхожда отговорно, на първо място е важно да се определи правилната височина на тръбата над покрива. Актуално е да се запознаете със SNiP 41-01-2003 "Отопление, вентилация, климатизация", този документ регулира стандартите за проектиране на тези раздели на проекта.
Как да изберем дизайн на камина

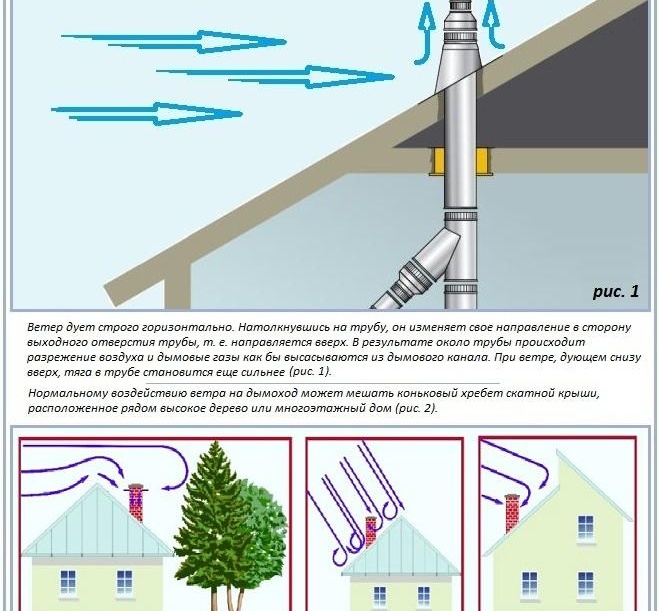

За да излезе дим от продуктите на горенето, трябва да създадете течение. Това се дължи на температурната разлика между горещия въздух във фурната и външния. Нагрятият въздух, издигайки се, започва да се охлажда, поради спада на налягането в тръбата, започва движението му, това е тяга.
За да работят нормално отоплителните системи и да постигнат висока ефективност, е необходимо да се изчисли височината на комина над покрива и неговото напречно сечение. Голяма празнина в тръбата ще създаде силно течение, бързо охлаждане на въздуха и образуване на кондензат. Това е нежелателно за отоплителната система.
Ако чрез увеличаване на височината на тръбата и следователно намаляване на нейното напречно сечение, тя се увеличи, ще циркулира много студен въздух, което ще доведе до прекомерна загуба на топлина.Пещта или котелът ще трябва да се нагряват дълго време и да използват много гориво за отопление.
Подходящ уред за камина
Един от основните параметри за изчисление е височината на тръбата над билото на покрива. Правилното изчисление ще помогне да се създаде силно сцепление в отоплителната система и да се спести гориво. При извършване на изчисленията е необходимо да се вземат предвид инструкциите, съдържащи се в инструкциите за отоплителния модул и препоръките на следните документи - SNiP41-01-2003 и SP 7.13130-2009.
Трябва да знаете правилото, че дължината на комина от пещта до мястото, където изпаренията излизат в атмосферата, не може да бъде по-малка от 5 m. При плосък покрив най-малката височина на комина над покрива е фиксирана на 1,2 метра.
Ако покривът е многоетажен, със сложни разлики във височината, изчислението става по-сложно. Такива изчисления е най-добре да се оставят на експертите.
Сечението на комините зависи от мощността на котела и трябва да бъде както следва, mm:
- 140 × 140 - с топлинна мощност под 3,5 kW;
- 140 × 200 - с мощност 3,5-5,2 kW;
- 140 × 270 - с неговата стойност от 5,2 - 7 kW.
При кръгли комини напречното сечение трябва да съответства на размерите на правоъгълните канали.
Определете височината на тръбата
Помислете какво показва SNiP, за да определите височината на коминната тръба над покрива. То е равно на:

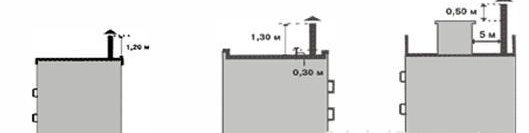

- За плосък покрив без мансарда височината на комина над покритието му не може да бъде по-малка от 50 cm;
- на същия покрив, само с устройството на високи парапети, горната маркировка на тръбата трябва да надвишава марката на оградата с 50 см;

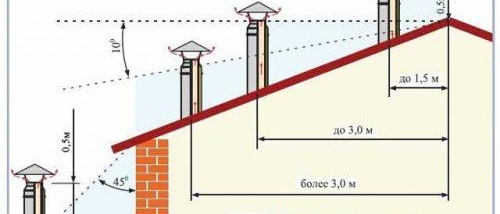

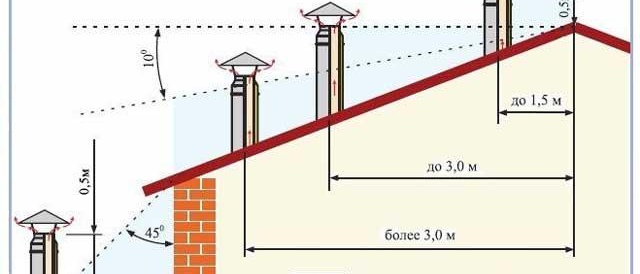

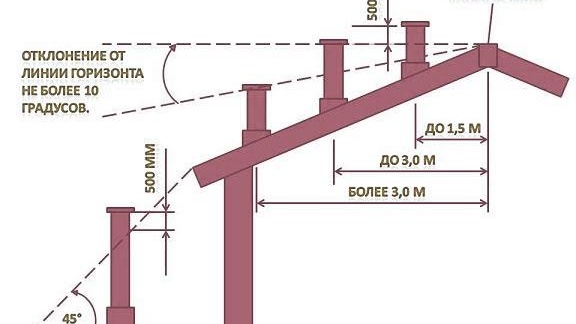

- когато тръбата е на покрива на място, по-малко от 1,5 метра хоризонтално от центъра на билото, височината на комина над билото на покрива ще бъде 50 cm или повече;
- местоположението на комина на 1,5 - 3,0 метра от центъра на покрива хоризонтално ще изисква височина на тръбата на или малко над билото;
- ако коминът навлиза в покрива близо до неговия ръб и е на повече от 3,0 метра от точката на билото, височината му се определя от линия, прекарана от точката на билото до комина под ъгъл 100 под хоризонта.

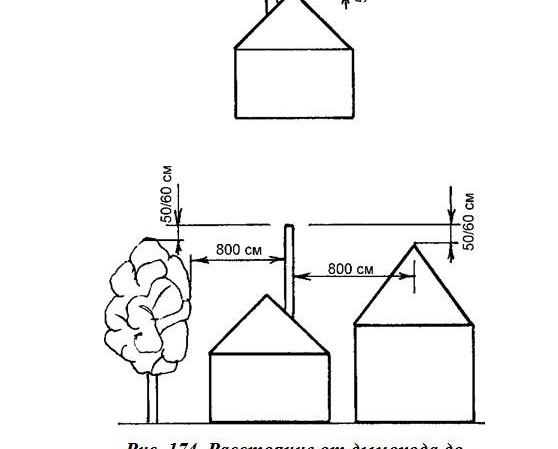

- когато други високи сгради са разположени до строящата се сграда, коминът трябва да излиза от най-високата си точка. Ако наблизо има структури с по-висока горна височина, насаждения, използвайте изчислението по линията на 450 до хоризонтална линия, прекарана от най-високата точка до тръбата.Върхът й не може да бъде под тази линия.
Графичен метод за регулиране на височината
С прост дизайн на покрива можете да се опитате да определите графично коя височина на тръбата над покрива ще бъде най-подходяща.
Първо трябва да се въоръжите с моливи, хартия, линийка. В мащаб рисуваме проекция на скатен покрив. Маркираме местоположението на подложката. След това начертаваме оста на комина, с хоризонтална линия посочваме позицията на пиковата точка на покрива.
Измерваме разстоянието между тях. Ако е по-малко от 3 м, начертайте комин на 50 см над точката на билото (като използвате мащаба на чертежа си), измерете пълната височина от повърхността на покрива до горната линия на тръбата, вземете дължината на комина над покрива, приложете мащаба, определете действителната му височина.
Ако тръбата е разположена на повече от 3 метра от билото, чертежът ще трябва да бъде сложен. От хоризонталата, минаваща през върха на билото, начертайте линия под ъгъл 100. Неговото пресичане с централната линия на комина ще означава неговия горен разрез.След това ще трябва да измерите това разстояние и да го преведете в реална стойност, като използвате избраната скала.
Вентилационно устройство в жилищна сграда
При инсталиране на отоплителен котел за отопление на жилищна сграда трябва да се осигури вентилация на помещението, в което се намира. Ще помогне да се определи височината на вентилационната тръба над покрива SNiP41-01-2003 "Отопление, вентилация и климатизация". Изчисляването на височината му се извършва по същия начин, както при определяне на височината на комина. Взема се предвид местоположението му спрямо билото, покривната конструкция, разположението на близките високи сгради и други конструкции.
Колко високо трябва да е коминът над покрива, ако има комин наблизо? Вентилационният капак трябва да е под комина, за да се предотврати навлизането на дим в помещението. Разстоянието между вентилационните и димните канали не трябва да бъде по-малко от 5 m.
Дизайни на камини
За да може отоплителната система да работи ефективно, трябва да изберете правилния дизайн на димоотводите. Най-използваните са:
- тухла, най-издръжливата, най-топлоинтензивна. Недостатъкът е сложността на производството;
- азбестоцимент, евтин, лек и лесен за монтаж, но губи топлина;
- стоманена единична верига, евтина, лека, но не топлоустойчива и краткотрайна;

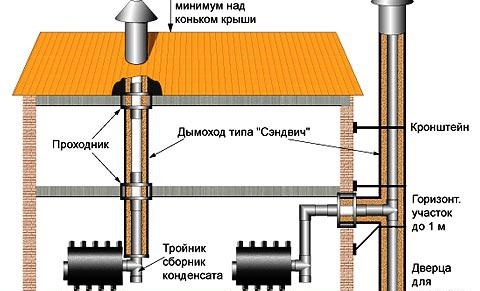

- двуконтурна стомана, състояща се от две тръби с междинна изолация, добър модерен вариант;
- керамичен, състои се от огнеупорна керамика, изолация и защитен слой от бетон. Добър вариант, но тежък.
Препоръки за устройството и поддръжката
При изграждането на комин трябва да се има предвид следното:
- при полагане на тухлен комин фугите трябва да са плътни, вътрешната повърхност трябва да е равна и гладка;
- за да се намали натоварването на тухлената конструкция върху основата на тавана, е необходимо да се направи преход към по-леки тръби;
- при избора на напречното сечение на комина и размера на вътрешния му проход трябва да се вземат предвид характеристиките на отоплителното оборудване, неговата мощност;
- метални и азбестови тръбопроводи са монтирани вертикално;
- за да бъде ефективна работата на комина, той трябва постоянно да се почиства от сажди;
- за да се предотврати навлизането на насекоми, птици или валежи в системата, е разрешено да се монтират защитни капачки върху тръбата;
- при използване на комини, по-високи от 1,2 м, е необходимо да ги подсилите с допълнителни елементи.
Осъзнавайки колко важно е да определите височината на тръбата над билото на покрива на къщата, можете да направите правилния избор на този параметър. Това ще осигури практично и удобно съществуване в новия дом.
