Перфораторите се наричат ударни пробивни устройства, предназначени за пробиване и длето на отвори в особено издръжливи материали.
В ударната бормашина са реализирани две идеи: работният инструмент едновременно се върти и се движи в надлъжна посока, създавайки ударен импулс.
Бормашините винаги работят в екстремни условия.
Времето за работа на перфораторите зависи не само от правилните условия на работа, но и от надеждността на частите, включени в продукта.
Но колкото и да се опитвате, с течение на времето перфораторите започват да се провалят.
За да поправите правилно шилото, трябва да се запознаете с устройството му.
Самостоятелният ремонт на перфоратори Makita 2470 и 2450 може да се извърши от човек, който има умения на ключар и познава основите на електротехниката.
Помня! Спазвайте правилата за безопасност и изключете перфоратора от мрежата при сканиране.
Ротационните чукове Makita 2450 и 2470 се сглобяват почти по същата схема и от същите части. Поправянето им не е по-различно.

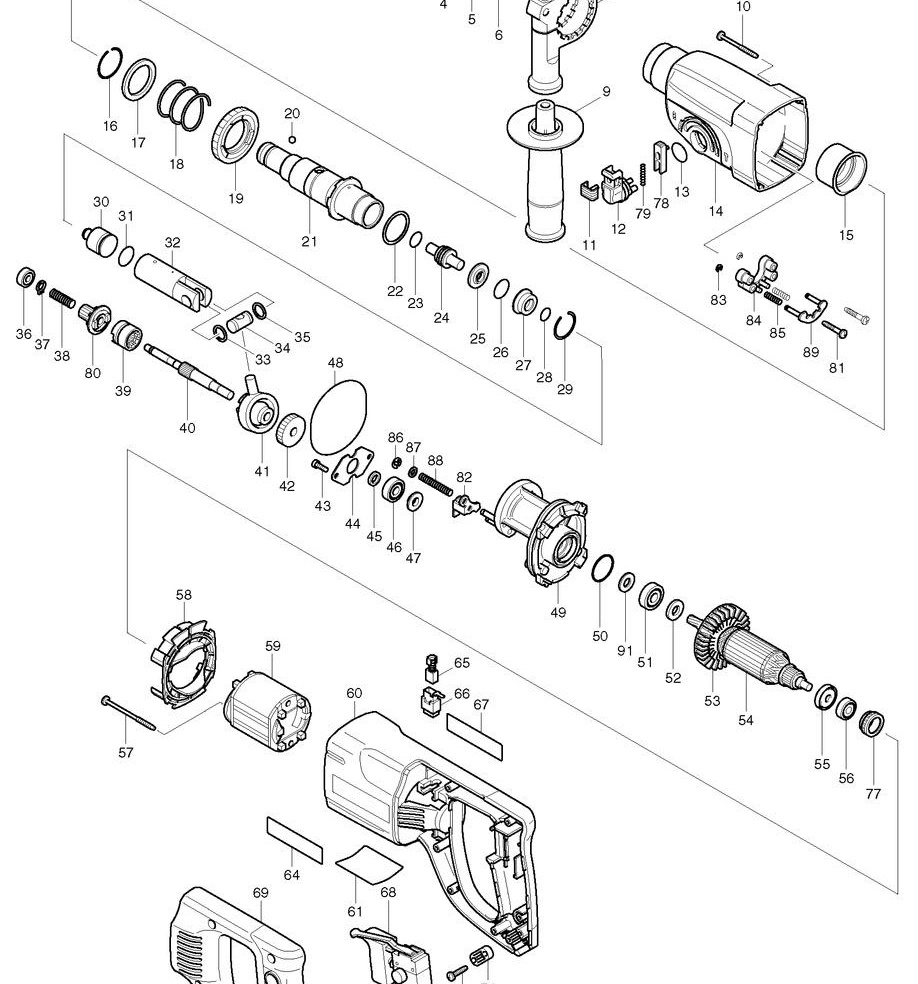

За по-лесен ремонт, по-долу е монтажен чертеж и каталог на части за перфоратори Makita.
Схемата на бормашините Makita 2450 и 2470 се състои от механична и електрическа част.
Механичната част осигурява предаването на въртящия момент към бита, като същевременно създава транслационно движение, което създава удар.
Механичната част се състои от задвижване на въртене и ударен механизъм.

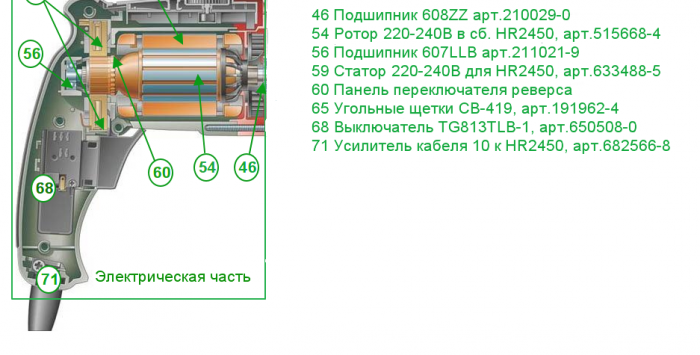

Електрическата верига на перфоратора Makita осигурява преобразуването на електрическата енергия в кинетична благодарение на въртенето на ротора. Електрическата част включва електродвигател, бутон за захранване с круиз контрол, превключвател за заден ход и свързващи проводници.
Основните неизправности на перфоратора makita
Неизправностите на перфораторите се разделят на електрически и механични.
В тази статия ще разгледаме всички неизправности на електрическата част на перфораторите Makita 2470 и 2450 и как да ги отстраним:
Електрически неизправности на перфораторите Makita 2450 и Makita 2470
Електрическите неизправности се проявяват от факта, че когато шилото е свързано към мрежовото напрежение, инструментът не се включва.
Схемата за свързване на перфоратора Makita към мрежата е проста.

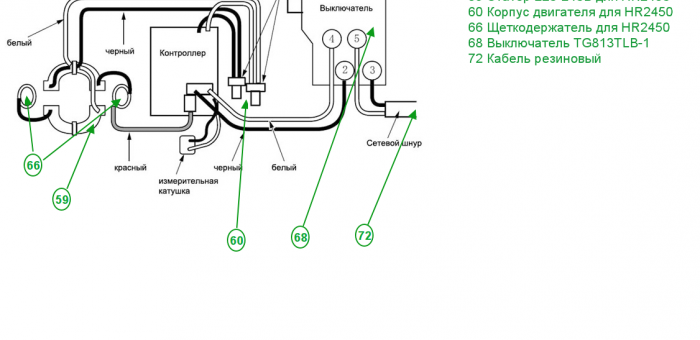

Електрическата верига на перфоратора Makita 2450 е последователно свързване на електродвигателя, стартовия бутон и проводниците. Оформлението на свредлото Makita 2470 е подобно.
Чрез свързващия кабел поз.72 захранващото напрежение 220 V се подава през превключвателя поз.68, а електрическите четки през четкодържача поз.66 на роторните лопатки на електродвигателя поз.54 и през контактите на превключвателя за обратен ход поз.60 към намотката на статора поз.59.
Най-честата неизправност е липсата на контакти във връзките.
Процедура за определяне на електрически повреди
Определяне на целостта на електрическата част на перфоратор Makita. За да ремонтирате въртящия се чук Makita 2450 или Makita 2470 със собствените си ръце, трябва да се въоръжите с устройства и инструменти. Всеки тестер, набор от отвертки, гаечни ключове, чук, дървена кирка ще свърши работа. Хубаво е да имаш винтоверт с вграден фазоиндикатор.
Необходимо е да вземете тестер, да го свържете към краищата на гнездото за пробиване и да натиснете превключвателя за пробиване. Ако тестерът показва известно съпротивление, веригата на захранването на перфоратора е непокътната.
Ако тестерът показва безкрайност, целостта на веригата е нарушена и е необходимо да се свали задният капак, за да се провери свързващият кабел и електрическите четки на перфоратора.
Задният капак (обикновено черен) на перфоратора се отстранява лесно, просто трябва да развиете трите винта с помощта на отвертка или отвертка.
Свалете капака и използвайте отвертка, за да разкачите краищата на кабелите на електрическите четки.

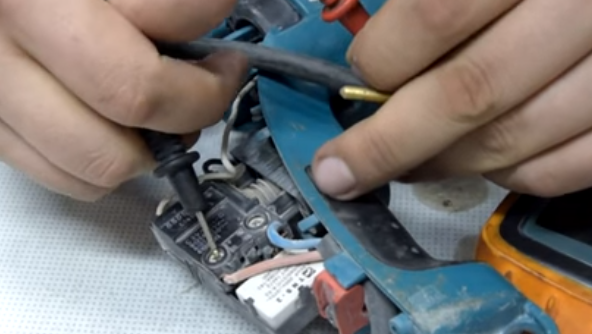

С помощта на тестер или домашно устройство, обикновено наричано "arkashka", определете целостта на захранващите проводници и правилната работа на превключвателя.

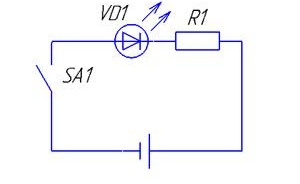

Няколко думи за просто устройство за управление, наречено "arkashka". Устройството се състои от LED или крушка на фенерче, AA батерия и две части от проводник. Цялата електрическа верига на управляващото устройство се състои от части, свързани последователно. Свържете батерията към единия край на светодиода или крушката, свържете проводниците към свободните краища на светодиода и батерията. Ще получите универсален уред за проверка на целостта на електрически вериги.
Типични неизправности на перфоратори Makita 2450 и 2470
Често срещани неизправности в електрическата част на перфоратор Makita 2450 и Makita 2470:
- прекъсване на захранващия кабел на входа на свредлото;
- повреда на бутон за превключване TG813TLB-1, арт.650508-0, поз.68. ;
- износване на електрически въглеродни четки СВ-419, арт.191962-4, поз.65;
- износване на контактите на инвертора;
- износване на лагера на ротора: лагер 609LLU, арт.210060-6, поз.51; лагер 607LLU, арт.211021-9, поз.56;
- ротор късо съединение 220-240 V, арт.515668-8, поз.54;
- повреда на намотката на статора 220-240 V за HR2450, арт.633488-5, поз.59.
Като бутон за стартиране се използва превключвател TG813TLB-1, арт.650508-0; поз. 68.
Четките се сменят, когато са напълно ожулени или показват лош контакт. Тази неизправност се открива чрез силно нагряване на местата, където са монтирани електрическите четки.
Неуспешното активиране на перфоратора може да бъде причинено от износване на контактите на превключвателя за заден ход.
Решаването на този проблем е много просто.
Ремонт на инверторен чук Makita

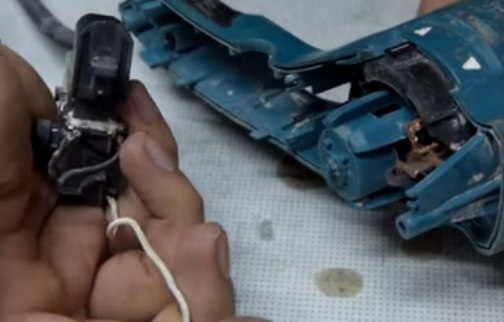

За да коригирате обратния превключвател, трябва да изключите задния капак. Внимателно изключете кабелите на бутона. Внимателно проверете превключвателя.
По-нататъшното разглобяване се състои в премахване на четкодържача след освобождаване на самите четки.

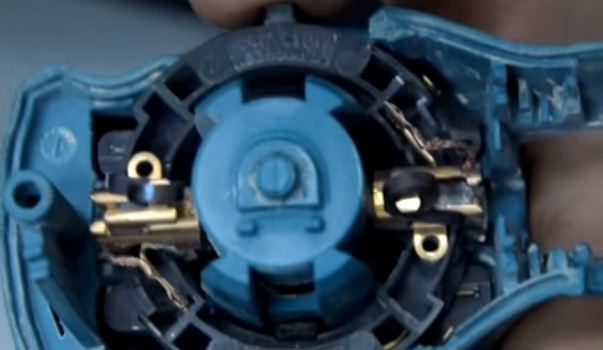

След като извадите четкодържача, ще стигнете до контактите на инвертора.
Определете състоянието му, сменете контактите, ако е необходимо.
Друг често срещан електрически дефект е лошият контакт между статора и долните контакти на инвертора.
Ремонт на контакта между статора и инвертора
За да премахнете статора, е необходимо да разкачите корпуса на зъбното колело (черен) от корпуса на статора (зелен).
Помня! В механичната част на ротора лагерът се притиска от специален пръстен. При разглобяване не го губете.
Статорът е поставен в зелената кутия. Поглеждайки в средата, ще видите два самонарезни винта 4×60 арт. 266334-3, поз.57, закрепване на статора към корпуса. Развийте ги, отстранете пластмасовата защита от статора за HR2450, арт.419201-3, поз.58., освободете статора.

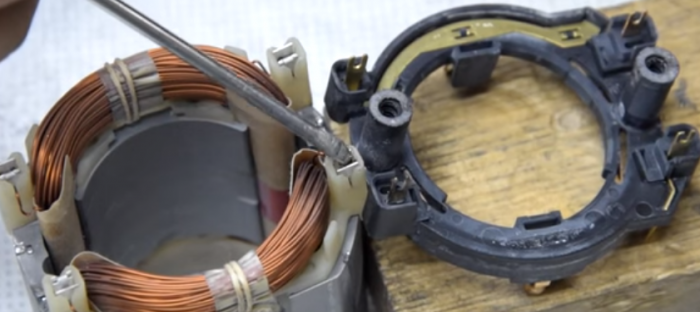

Когато махнете статора ще видите контактите на статора и инверторната платка.
Внимателно почистете контактите с шкурка, третирайте с разтворител или алкохол.
Преди сглобяване огънете контактите така, че да прилягат плътно един към друг. Смажете контактите с технически вазелин на тънък слой.
Сглобяването на електрическата част на перфоратора се извършва в обратен ред.
