Различни конструкции от гипсокартон се създават с помощта на рамка от метални профили. Произвеждат се в различни форми, размери и приложения. За да определите вида на профила, който искате, трябва да разберете неговата цел, размери. Видовете гипсокартонени продукти са предназначени за тяхното специфично приложение, така че трябва да се запознаете с всеки тип поотделно.

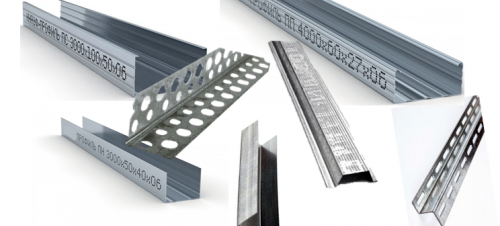

Типични видове метални профили за гипсокартон
Монтажът на рамкова основа от метални профили е прост в дизайна. Състои се от вертикали и хоризонтали, които изграждат метални елементи, наречени водачи, таван, преградни профили. За правилния избор на желания профил трябва да се запознаете с неговата маркировка и размери.

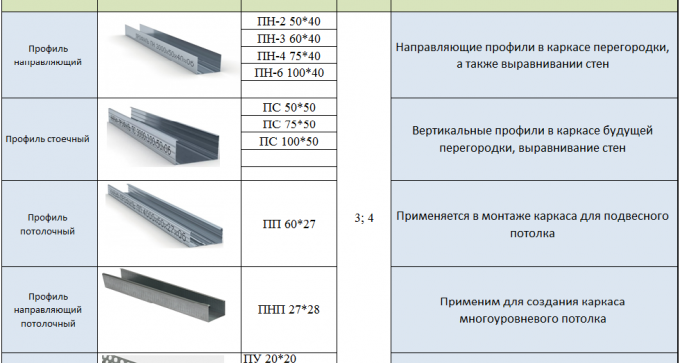

Какви са профилите за гипсокартон:
| Име на профила без съкращения | Кратко име на руския пазар | Кратко европейско име |
| рафт | PS | C.W. |
| да ръководи | пн | ъъъ |
| Таван | полипропилен | CD |
| Водач за таван | PNP | НА |
Какви са основните профили за гипсокартон?

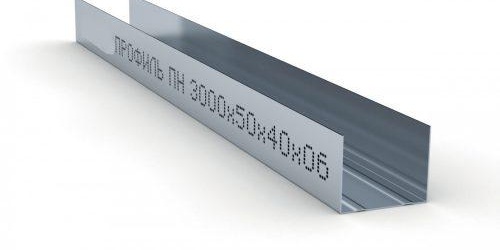

Предназначение и характеристики на направляващия профил (PN)

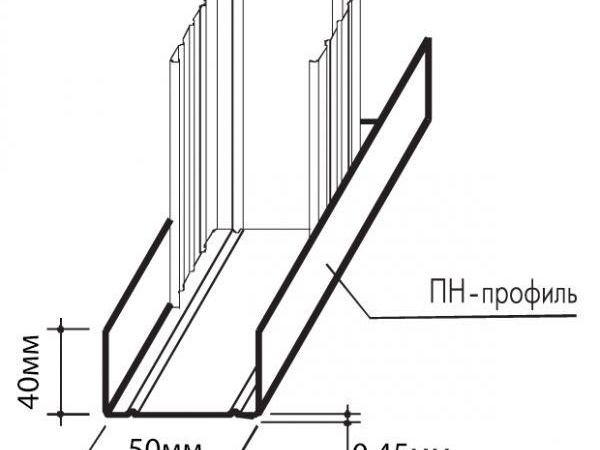

Профил на насочване, съкратено PN или UW. Дебелина 0,55-0,8мм. Това предпазва продукта от окисляване на метала, както и увреждане на неговата ръжда.На външен вид PN е направен под формата на дъска с буквата "P", която се използва при изграждането на метален скелет за фалшиви стени. Използва се за бързо изграждане на прегради с различна дебелина. Водачите служат като основа за монтиране на рамката, създавайки здравина на конструкцията. Профилът има различна ширина, което ви позволява да изграждате високи прегради и да скривате комуникациите в стената.

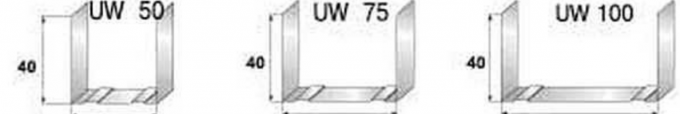

Размери на водещия елемент за гипсокартон:
| Маркировка на продукта | Дебелина, мм | Ширина, мм | Височина на ребрата, мм. | Дължина, m |
| UW(PN)-2-50*40 | 0.5 | 50 | 40 | 3 |
| UW(PN)-4-75*45 | 0.5 | 75 | 45 | 3 |
| UW(PN)-6-100*40 | 0.6 | 100 | 40 | 4 |
В профила могат да се направят отвори от 8 мм от производителя. за фиксиране на продукта към основата (стена, таван). Крепежните елементи са предимно дюбели с размери 6/40, 6/60. Дължината на продукта достига 3 метра.
Когато монтирате преградата, подравнявайки стената с гипсокартон, този тип метален продукт първо се фиксира според предварително направените маркировки. След това се прилага PS (монтиране на стелажи), както и допълнителни материали, като окачвания, удължители, раци.
Функционалност на Rack Profile (PS).

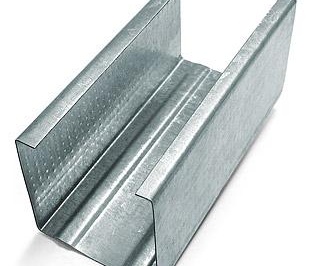

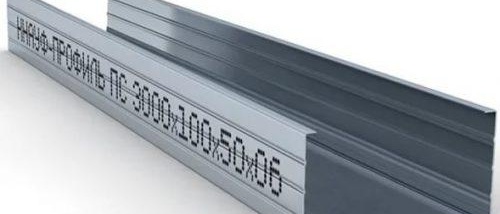

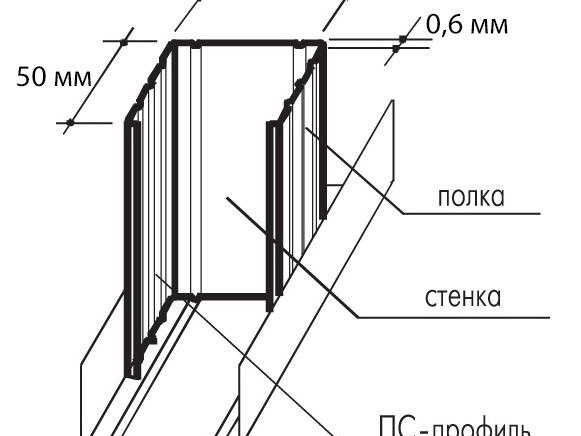

Това означава стоящ профил, накратко PS или друго европейско обозначение CW. Този тип метална лента се използва при изграждането на метална рамка за фалшива стена от гипсокартон, както и за изравняване на вертикалните повърхности на стаята. Осъществявайки конструкцията на рамка за фалшива стена, метален елемент се вмъква във фиксиран NP. В това отношение ширината на PS и PN имат еднакви размери. Преградният профил за гипсокартон е изработен от поцинкована стомана.

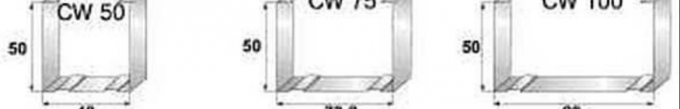

| Маркировка на продукта | Дебелина, мм | Ширина, мм | Височина, мм. | Дължина, m |
| CW(PS) 50*50 | 0.4-0.6 | 50 | 50 | 2.6; 3; 4 |
| CW(PS) 65*50 | 65 | |||
| CW(PS) 75*50 | 75 | |||
| CW(PS) 100*50 | 100 |
В зависимост от структурата, която се създава, се придобива необходимия размер. Дължината може да бъде 3-4 метра. Отличителна черта на профила са специални жлебове за улесняване на монтажа на листове от гипсокартон, както и тяхното закрепване.

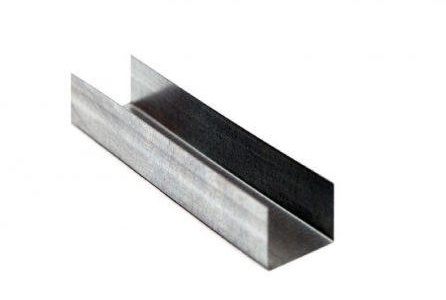

Приложение, размери на водещия профил на тавана (PNP)

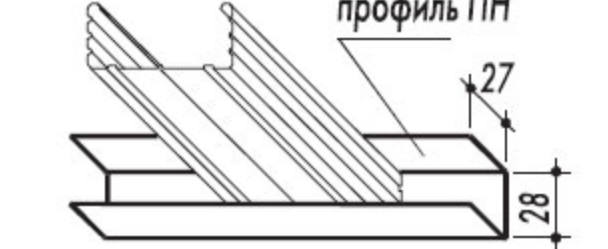

Той също така се обозначава с PN (UD) (декодиране - направляващ профил на тавана). U-образно сечение, с гладки странични стени. Използва се като основна опора за стелажи и прегради. Той е прикрепен по периметъра на конструкцията, след което върху него са монтирани всички останали елементи на системата. PNP е изработен от метал, покрит със защитен слой. Използва се при производството на метална основа за окачен таван от гипсокартон. Този елемент е прикрепен към стената с дюбелни пирони, служи за последващо вмъкване на таванния профил в тях и създава здравината на цялата конструкция за гипсокартон.
Профилът за таван от гипсокартон е със следните размери: дебелина PNP 28*27 - 0,4-0,6 мм., Ширина 28 мм., Височина - 27 мм., Дължина - 3 метра.

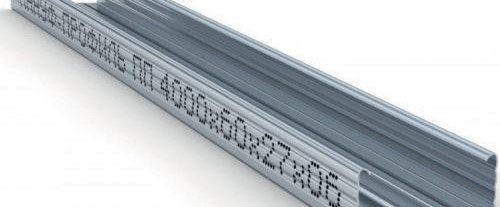

Таван профил (ПП)

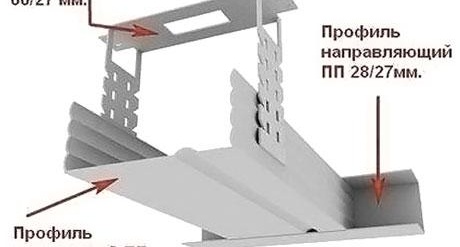

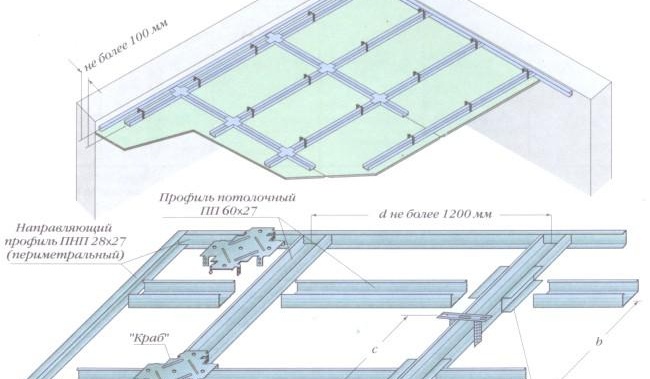

Моля, най-популярният при всеки ремонт е таванният профил (PP) или друго обозначение CD. Този продукт се използва при монтаж на метална рамка за многослоен фигурен окачен таван от гипсокартон. Профилът се вкарва, по време на монтажа, в водача и се фиксира към закачалките. Изработен от поцинкована стомана за устойчивост на ръжда. За приложим профил на тавана специални самонарезни винтове, наричани от майсторите "буболечки" - диаметър - 3,5-3,9 мм. дължина 9.5-11мм.
Размерите на таванния профил за гипсокартон: дебелина 0,4-0,6 мм, ширина - 60 мм, височина 27 мм, стандартна дължина 3 метра при поръчка 4 метра.
Допълнителни видове профили
Освен това се произвеждат видове профили за гипсокартон, които не се използват толкова често при изграждането на метална рамка и се заменят главно от самото ръчно производство.
дъговиден профил

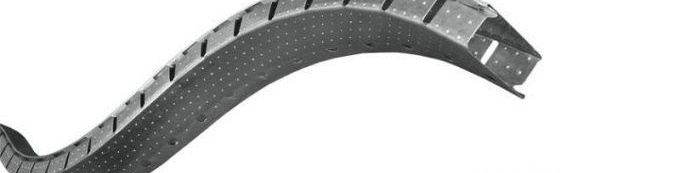

Този дъговиден профил от гипсокартон се използва за създаване на арки и други къдрави елементи на тавана или на стената. Производството на сводестия профил се основава на металния елемент на тавана. подробно на сводести видове профили.
Производителите предлагат свои собствени опции за огъване на профил за арки по поръчка, което има отличителна лекота на използване. За това се използва обикновен PP (60x27), след огъване се обозначава PA.
Размери на радиуса на огъване:
| Маркировка на продукта | Дебелина, мм | Ширина, мм | Височина, мм. | Дължина, m | Радиус на огъване, мм |
| PA(CD) – 60×27 KNAUF | 0/4-0/6 | 60 | 27 | 2.6; 3; 4 | 1000 |
| PA(CD) - 60×27 KNAUF (вътрешен) | 27 | 500 |
Научете повече за други опции правете лъкове.

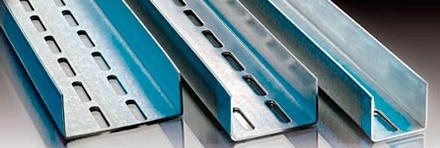

Подсилен профил
Този елемент е обозначен с UA. Продуктът се използва за укрепване на основата на рамката от гипсокартон. Приложим е в окачени тавани със сложен дизайн, както и при оформяне на прегради с тежест на предмети (закачане на телевизор на повърхността на преградата), създаване на отвори за врати и прозорци в плочи от гипсова преграда.
Размери на подсилен профил за гипсокартон:
| маркировка на продукта | дебелина на продукта | заден профил, мм. | височина на ребрата, мм. | брой редове нарези на гърба | стандартна дължина на профила, m. |
| UA–50-40-2 | 2,0 мм. | 50 | 40 | 1 бр. | 2.6; 3; 4 |
| AU-75-40-2 | 75 | 2 стаи. | |||
| AU-100-40-2 | 100 | ||||
| UA-125-40-2 | 125 | ||||
| AU-150-40-2 | 150 |
За защита на външни ъгли

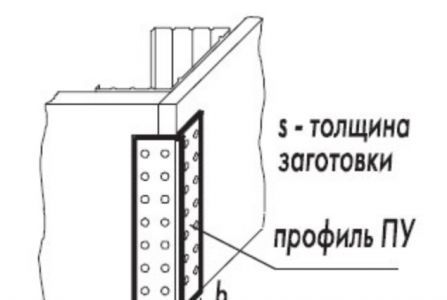

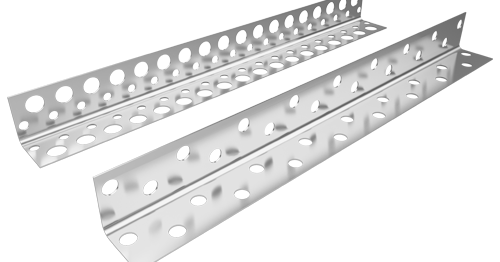

PU маркировка. Този тип за GKL е предназначен за покриване на ъглите от различни механични въздействия (удар) на продукт от гипсокартон. Профилът е перфориран за по-добро закрепване към повърхността при използване на шпакловка. Има следните размери:
| Обозначаване | Дебелина, мм | Ширина на рафта, мм | Материал за изработка | Дължина на профила, мм. |
| PU 20-20 | 0.22-0.25 | 20 | алуминий | 3 |
| PU 25-25 | 0.4 | 25 | поцинкована стомана | |
| PU 30-30 | 0.4 | 30 | ||
| 0.5 | ||||
| PU 35-35 | 0.5 | 35 |
Монтаж на профил
За да се създаде метална рамка, трябва да се използват профили и техните компоненти, така че основата на рамката за гипсокартон да е здрава и да издържи дълъг експлоатационен живот.
За рязане на поцинкован профил се използват ножици за рязане на метал. Ако изрежете профила с мелница, при високи обороти на кръга металът се нагрява, като по този начин уврежда антикорозионното покритие. Ръбовете на профила остават незащитени. Това е крайно нежелателно при монтиране на рамката в бани, както и на балкона - където влажността е висока. Правила за работа и тайни на работа с GKL.
Водещите профили се закрепват към основата (таван, под, стена) само с дюбели. Размерът на крепежния елемент зависи от няколко фактора: основния материал, сложността на металната конструкция. Закрепващите елементи трябва да бъдат разположени на разстояние 25-30 см.
Закачалки за профили се монтират в съответствие с профила на всеки 40-60 см. Минималното разстояние се взема, ако се планира голямо натоварване на повърхността на гипсокартона.В допълнение, за укрепване на рамката на профилите на стелажите се създава армировка, която преминава на мястото на баластирането на конструкцията.
За шумоизолация - звукоизолация се използва уплътнителен материал, изборът на който зависи от местоположението, влажността, пожарната безопасност.
Когато избирате профили за производство на рамка, трябва да запомните не само правилата за употреба, но и да обърнете внимание на производителя. Профилите за гипсокартон като KNAUF се произвеждат в размери, отговарящи на всички национални стандарти, отговарящи на всички технически спецификации.
Подробности за бързата лента монтаж на прегради в апартамента.
