Планирането на стаен нагревател с помощта на различни технологии, включително новата инсталация на топъл под с помощта на нагревателен кабел, се сравнява благоприятно с други видове отопление. И както показва практиката, електрическите топли подове под плочки се оказват най-печелившият и практичен тип индивидуално отопление във всички категории за сравнение, от икономическа осъществимост до работоспособност. Но въпреки такава примамлива перспектива, познаването на някои от нюансите на устройството за електрическо подово отопление под плочката ще ви позволи не само да се уверите, че изборът е правилен, но и да инсталирате всичко сами, без външна помощ.
Критерии за избор на технология за отопление на помещения
Разглеждането на истинската причина за популярността и удобството на устройството на различни отоплителни системи ще позволи сравнение на основните точки, свързани с планирането, проектирането и инсталирането на различни отоплителни системи за индивидуална употреба.
Сравнявайки различни инсталационни системи, необходимо условие в случая е наличието на подова настилка от керамични плочки, такова покритие днес става все по-популярно не само в бани и кухни, керамичните плочки все повече се използват за облицовка на коридори, като комбинирана облицовка за ателиета .На дребно: относно монтажа на подово отопление под плочките.
За газова отоплителна система, инсталирането на подово отопление изисква монтиране на част от тръбите под повърхността на пода. Възможността за използване на стандартни отоплителни котли в този случай, с принципа на естествената циркулация на охлаждащата течност, веднага се изправя пред проблема с инсталирането на допълнителна циркулационна помпа. В допълнение, топъл под, включен в общата схема за топлоснабдяване, ще изисква включването на цялата система, а не отделна стая, за затопляне на стаята, например при дъждовно време в началото на есента или през пролетта. Подробна информация за монтаж на подово отопление.
Електрическото подово отопление под плочки, базирано на технологията на инфрачервеното излъчване от нагревателните елементи, също не е съвсем подходящо за облицовка, което опция за ламинат.
Но топлите подове под плочите от електрически кабели са най-добрият вариант за монтаж, тъй като дори на етапа на изчисление и подготовка на документацията не е необходимо да се изготвя проект и да се съгласува с голям брой организации, както при отоплението с газ. Освен това, за разлика от филмовата версия, не се изисква постоянна грижа за запечатването - кабелът има двойна PVC изолация, която надеждно предпазва проводниците от влага. В допълнение, инсталирането на електрическата част не изисква специални умения, освен че трябва внимателно да гледате видеото за обучение и в допълнение прочетете инструкциите.
Друго предимство на финландското кабелно подово отопление под плочките е възможността за контролиране на отоплението на сградата както директно чрез термостати, така и чрез дистанционен достъп чрез свързване към компютърна система през Интернет.
Е, задължително е да се посочи икономическият компонент на проекта - за отопление на газ това е проект за газификация, разрешение, проект, цена на оборудването и работата, приемане на разходите и разрешение за въвеждане в експлоатация. А за кабелно електрическо подово отопление - само цената оборудване, докато на строителния пазар има много опции за покупка, най-близки с шестмесечна гаранция, за поръчка на пълен комплект оборудване от световен производител с 10-годишна гаранция и всички инструкции и видео курсове.
Как да изберем най-подходящия вариант
Подовото отопление под електрически плочки в обичайния потребителски смисъл е преди всичко кабел, положен в бетонна замазка и свързан към гнездо на принципа на отоплителна подложка. По принцип това е вярно или почти, тъй като дизайнът предвижда както електрически нагревателен кабел, така и захранваща система. Но за всичко останало тук всичко е съвсем различно. Сглобяемата конструкция на електрически подове, и ние трябва да отдадем почит на производителите в Европа, както финландски, така и чешки и немски инженери за тях, е преди всичко добре установена система, съставена от няколко елемента:
- Системи за командване и управление;
- Система за защита на оборудването;
- нагревателни елементи.
В същото време, например, финландската разработка на ENSTO Finland предлага интегриран подход - комплектът включва не само кабел, но и програматор, контролер за отопление с течен дисплей, температурен датчик и освен самия кабел , монтажна лента и инструкции за монтаж са необходими.
Такъв интегриран подход е типичен при поръчка на оборудване от ProfiTherm (Полша-Германия), Nexans (Норвегия).

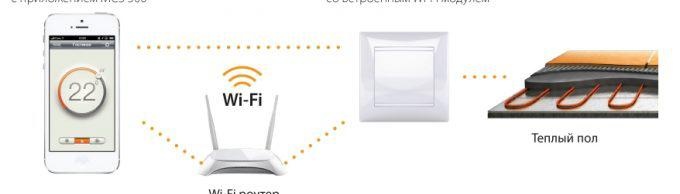

Датската компания Devi (Дания) в своя арсенал предлага, наред с други неща, допълнително оборудване, което ви позволява в крайна сметка да превърнете къщата си в ултрамодерна „умна къща“ с възможност за управление на отоплителната система от екрана на смартфона буквално от всяко място в светът, където има интернет.
Разбира се, такова решение е малко по-скъпо в сравнение с обичайния вариант за използване на домашен отоплителен кабел от най-близкия пазар, но дори в същото време самостоятелното сглобяване и полагането на топъл под под плочки ще струва по-малко, ще струва спестете много още буквално през първия отоплителен сезон. В същото време можете да сглобите системата по аналогия със собствената система, но като използвате домашни компоненти. Прочетете подробноотносно избора на електрически нагревателни кабели.
Планиране на подово отопление
Оптималното време за планиране на такава отоплителна система е времето за разработване на работен проект за изграждане на сграда или ремонт на помещение, когато на практика е възможно да се изчисли необходимото количество материали и да се разпределят най-рационално местата за монтаж на контролните блокове.И също така помислете как да направите надеждно окабеляване към контролния блок, тъй като оборудване като електрическо подово отопление изисква отделна, надеждна захранваща линия.
Калкулатор за земна мощност
Онлайн помощКалкулатор за електрическо подово отопление мощността може да се изчисли.
Когато обмисляте опциите за стил, трябва да разберете какъв вид подреждане на мебели и уреди се очаква в бъдеще. Това е важно преди всичко, за да не поставите допълнителен кабел под кухненския комплект или банята. По-реалистично е да се направи измерване директно на място, препоръчително е разстоянието между кабелните линии да бъде най-малко два радиуса на завъртане на кабела, например за датския "Деви" е 10 см. отопление и поддържане на постоянни комфортни 22-23 градуса в стаята, достатъчно е да направите стъпка от 12-15 см между кабелите.
Препоръчително е вдлъбнатината на външните стени да бъде 10 см, а отвътре - 5-7 см. При изчисляване се препоръчва незабавно да се направи резерв от 10-15% от очакваната дължина на кабела. , се препоръчва да се вземат предвид:
- периметъра на помещението за монтаж на топлоизолационна преграда;
- площта на помещението за изчисляване на изолацията от пенополистирол, хидроизолационен слой, изчисляване на броя на керамичните плочки.
- височина на контролния блок - зависи от необходимото количество гофриран ръкав и времето, необходимо за поръчка на проводници за сензора.

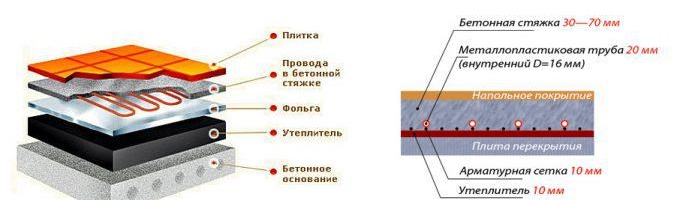

Топъл електрически под за плочки по своя дизайн донякъде напомня на многопластова бутер торта, всяка от които има своя собствена технология за полагане и предназначение. Ето защо е необходимо да разгледаме всеки от елементите по-подробно.
Основна технология за поставяне на възглавници
Като се има предвид инсталирането на електрически под под плоча, базирана на отоплителен кабел, се взема класически пример за изграждане на такава отоплителна система, като се използват всички слоеве и технологията на тяхното изграждане.
Основата на устройството на първия слой топлоизолация е бетонна подова плоча. Повърхността на подовата настилка се почиства от отломки и прах и, ако е възможно, се обработва с грунд за укрепване на повърхностния слой. След това се извършва топлоизолация на стените - с пенопласт най-малко 1 см около периметъра на помещението, контур с височина до 10 см се полага полистирол с дебелина 2 см.
Върху това покритие се полага филм. топлоизолационен слой с филм. Материалът се разстила с фолио нагоре, като краищата му трябва да се доближат до стените с поне 10 см и да се закрепят с лепяща лента.
За устройства за бетонна замазка използва се допълнителен подсилен пояс от метална мрежа или армировка с диаметър 6-8 мм на стъпки от 15-20 см. Изливането се извършва с циментов бетон от клас M450 или M500. Дебелината на замазката трябва да бъде най-малко 5 см. Особено внимание на този етап се обръща на образуването на равна хоризонтална повърхност. Излятата замазка трябва да изсъхне напълно по естествен начин, без допълнителни въздействия и съхнене. Като опция за ускоряване на съхненето е разрешено използването на пластификатор за бетон, но въпреки това такъв пластификатор трябва да бъде разрешен за вътрешна употреба.По-нататъшната работа по последващото монтиране на подово отопление под плочките се препоръчва да започне не по-рано от 3 дни. Когато бетонът започне да придобива търговската си якост.

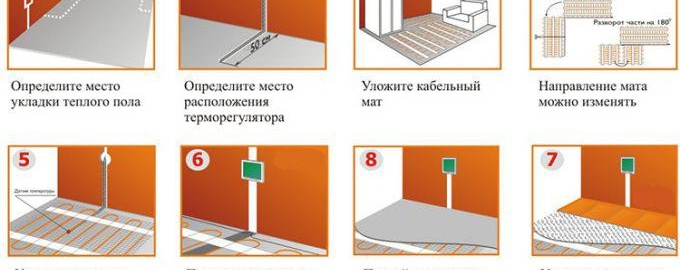

Монтаж на топли подове
Лекотата на инсталиране на топъл под под плоча е сравнима с монтажа на дизайнер, тъй като в дизайнера има инструкция, има и точния брой части, а също така има чертеж с окончателния изглед на готовия структура.
Първоначално в стените са монтирани места за монтиране на контроли и под тези елементи е монтирана кутия. Изводите на захранващите кабели на този етап просто се вкарват в кутията и се изолират, трябва да се спазват предпазните мерки на всички етапи на монтажа. Гофрираните ръкави се полагат от кутията в подготвената стена в стената - едната за температурния сензор, втората за отоплителния кабел. Гофрирането на сензора е опънато на 1 до 1,5 метра по земята. Краят е изолиран с PVC лента, за да се предотврати проникването на бетонов разтвор и влага във вътрешността на гофрата.
Монтажната лента за закрепване на кабелите се разполага перпендикулярно на посоката на полагане на кабелите. Тя просто е прикована. Стъпката на тръбите е 15-20 см, а разстоянието между външните стени и монтажната лента е 15 см.
Полагането на кабела започва с монтажа на крайната втулка, която е част от комплекта, монтира се в края на кабела, който се монтира в най-отдалеченото място на конструкцията. С помощта на клещи или кръгли клещи кабелът се фиксира върху монтажната лента. Полагането на кабелите не трябва да има остри завои или счупвания. Всеки елемент от пресечната точка на кабела и монтажната лента трябва да бъде фиксиран. Отоплителният кабел се полага без напрежение, но в същото време не трябва да виси свободно.
Краят на кабела след полагането се нарязва, като се вземе предвид границата на монтаж в устройството за управление. Чрез гофрирана тръба краят на кабела се вкарва в монтажната кутия.
Едновременно с това е инсталиран температурен датчик. Просто се изплъзва през гофрирането. В края на този етап от работата е задължително да се провери съпротивлението на всеки от проводниците и на целия кабел с тестер.
В този момент обикновено професионалните монтажници свързват системата за управление и проверяват функционалността.
Ако е особено необходимо да се извърши пробно пускане на такава система, тогава при последващо изливане на замазка или полагане на плочки не само изключете захранването, но, ако е възможно, извадете контролния блок и изолирайте електрическия проводник, за да предотвратите неволно започвам!
Подготовка за облицовка
Монтажът на електрическо подово отопление под плочка на етапа на полагане на кабела не спира, също така е необходимо да се направи замазка за полагане на плочката.
Традиционната замазка за плочки трябва да бъде най-малко 4-5 см и е желателно да има допълнителна армировка, но като се има предвид факта, че тук е положен нагревателен кабел, се препоръчва използването на специална смес за термични работи и вместо метална армировка използвайте тъканна армираща мрежа.
Дебелината на такава замазка няма да надвишава 1,5-2 см. Препоръчва се замазката да се излее в един проход. Важно е по време на работа нагревателният кабел да не се повреди, защото ако се повреди, ще е необходимо подовото отопление да се монтира по нов начин. Затова се препоръчва използването на саморазливна замазка и ролка със заоблени пластмасови върхове.
Облицовка извършва се върху замръзнала замазка след окончателно изсъхване. Като лепило се препоръчва използването на специално готово за употреба лепило thermomix.
