Добро решение за организиране на комфорт и топлина в апартамент и къща наскоро беше инсталирането на инфрачервен топъл под със собствените си ръце. Този вид отопление впечатлява с лекота на монтаж и добра производителност. И всъщност ще ви отнеме малко знания и време, за да инсталирате сами топъл под, но за това трябва да знаете редица нюанси на работа.
Системни характеристики
Този вид подово отопление (ИЧ) представлява фолио в комбинация с карбонова паста, което затопля пода и помещението с помощта на инфрачервено лъчение. И този тип бързо придоби популярност поради своите предимства, включително:
- Лесна инсталация.
- Възможност за съхранение под всякакво покритие.
- Устойчивост.
- Човешка сигурност.
- Пожарна безопасност.
И това е далеч от предимствата на системата. И сред недостатъците обикновено посочвам само сравнително високата цена, както и леко увреждане на радиацията (в случай на грешен избор).
Също така, когато купувате, трябва да имате предвид някои от нюансите:
- Инфрачервеното фолио не е подходящо за места, където се поставят мебели или декоративни елементи.
- Разположението на филма и електрическото окабеляване се определя предварително.
- Също така се взема предвид, че не трябва да има течения и други фактори, които локално променят температурата на мястото, където се предполага, че се намира температурният сензор.
Избор на мощност на топъл под
Както при всяко електрическо подово отопление, и при инфрачервеното трябва да се избере желаната мощност, което става според зоната на покритие. И е доста лесно да го направите по следния начин:
- Преди да закупите този тип под, трябва да изчислите необходимата площ. По-специално, изчислението зависи от пространството, в което няма да има мебели или ще има малки интериорни предмети.
- При активна площ от 20 квадратни метра е избрана система с мощност 220 W на метър.
- За големи площи трябва да се вземе по-малко мощна система.
- Препоръчително е да се доверите на консултанти, които ще ви помогнат при избора на системата.
Освен това, когато купувате, трябва да обърнете внимание на окабеляването и да вземете предвид следните фактори:
- Филмовите свързващи проводници трябва да са с дебелина най-малко 1,5 mm, за предпочитане 2-2,5 mm.
- Препоръчва се използването на многожилен меден проводник, като се има предвид, че нагревателните канали също са медни.
Самостоятелна инсталация на подово отопление
Сега е моментът да помислите как правилно да инсталирате сами инфрачервеното подово отопление. И тук си струва да подчертаем по-специално два етапа на работа:
- Подготовка на основата.
- Филмова инсталация.
И нека да разгледаме всеки от тях.
Подготовка за монтаж на IR под
Като част от подготовката се извършват само няколко процеса и общо те се извършват, като се следват инструкциите по-долу:

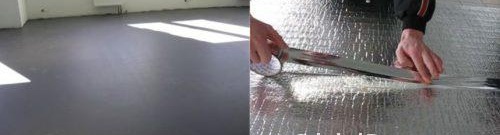

- Преди полагане подът трябва да бъде добре почистен. Напълно демонтирайте покрива на сградата, ако е необходимо, извършете изравняване на земята (съединител или самонивелиращ се под, ако има празнини от повече от 3 милиметра). Разберете как да направите това в другите ни документи.
- Следващата стъпка е да подредите ниша за термостат. По-специално, от мястото на монтаж, с помощта на перфоратор или строб оборудване, е необходимо да се запечата стробоскопът на мястото на монтаж на термостата. И също така направете дупка за неговото инсталиране.
- Много е важно да направите това на първо място, така че в края на работата да премахнете остатъците и праха.
- След това, около най-близката точка на окабеляване, трябва да пренесете захранването на мястото (не забравяйте първо да изключите системата).
- След това подът е покрит с топлоизолационно покритие. Можете да изберете отразяващ материал или не. Основен фактор тук е дебелината на топлоизолацията от 3-5 милиметра. В този слой дупките ще бъдат допълнително оборудвани за полагане на окабеляване. При поставяне на топлоизолационните листове те се закрепват с обикновена лепяща лента. Ако решите да закупите светлоотразителни листове, не използвайте алуминиеви капаци, тъй като това е материал с лошо качество.
- По принцип изборът на топлоизолация зависи от това какво ще бъде над инфрачервения филм. Ако ламинат, линолеум или килим - трябва да се постави пяна или изолация, ако плочки - листове от технически корк.
Това завършва подготовката и можете да продължите с инсталирането на системата.
Направи си сам полагане на пода

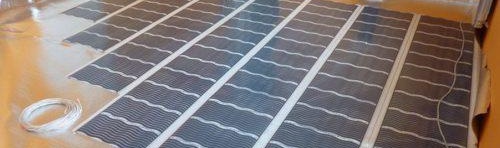

Сега пристъпваме към поставянето на самия инфрачервен филм. Което се извършва по следната технология:
- Монтажът започва от края на стената, в която ще бъде монтиран термостата. По този начин ще бъде възможно значително да се спести потреблението на нишка.
- Отстъпваме на 10-20 сантиметра от стените, в случай на наличие на нагревателни елементи (радиатори, камини), отстъпваме един метър.

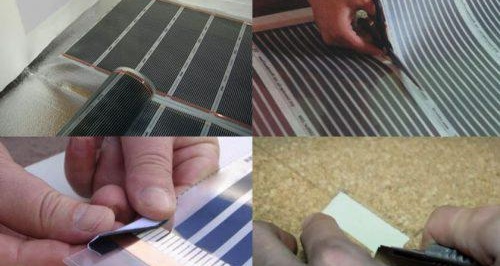

- Дължината на филмовите ленти може да се регулира чрез просто разрязване по специални разделителни ленти, маркирани от производителя, или между отделни нагревателни ленти. Важно е да имате предвид, че можете да режете само по светлите участъци, които са между черните ленти на радиаторите.
- Отрязаните страни трябва да бъдат изолирани. За това се използва обикновена монтажна лента. Ако фолиото е изрязано на посочените от производителя места, се изолират само колекторите (медни ленти отстрани). Ако срезът минава между отделни нагревателни ленти, срезът се изолира по цялата ширина. Филмовите ленти не трябва да се пресичат или застъпват.
- Филмът се полага от край до край, след което се фиксира с лепяща лента. Засега местата за закрепване на проводниците остават отворени.
- Директното полагане се извършва от медни радиатори.
- Трябва също да се отбележи, че сегментите имат отворени секции от мед в точките на рязане, които също трябва да бъдат изолирани, в противен случай земята може да изгори в случай на изтичане. За изолация е подходящ битумен филм, който лесно се залепва върху тези зони.
- След това прикрепете фолиото към топлоизолацията с лепяща лента. Важно е да оставите зони отворени за връзка.

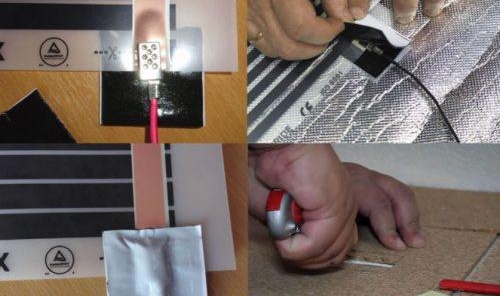

- Следващата стъпка е да инсталирате кабелните връзки. Те са свързани с неизолирани зони на филма. Важен фактор е, че скобите трябва да бъдат поставени между лентата и фолиото, а не да притискат контакта. Това се дължи на факта, че съществува висок риск от повреда на филма, съответно нарушаване на функционирането на пода.
- След като скобите са поставени, е време да свържете окабеляването. Най-добре е да го поставите в специално проектирани стробове. Или можете да направите с външно окабеляване. Най-добре е да използвате медна жица с диаметър 2-4 mm.Ние фиксираме проводниците в контактните скоби и монтираме самите скоби върху медни колекторни ленти.

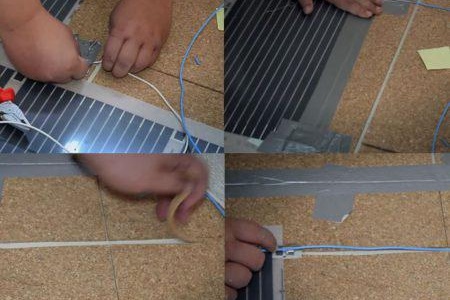

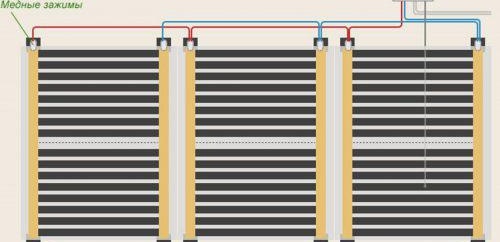

- Инфрачервените филмови ленти трябва да бъдат свързани в строго паралелна верига. Тези. всички леви страни на филма са свързани заедно с една нишка, десните с друга. Препоръчително е да използвате две нишки с различни цветове, което ще ви помогне да не се объркате. За да прикрепите, отстранете изолацията от кабела, след това завъртете и поставете края в отвора на скобата. Местата за монтаж на подово отопление с инфрачервен филм трябва да бъдат изолирани с битумна лента.

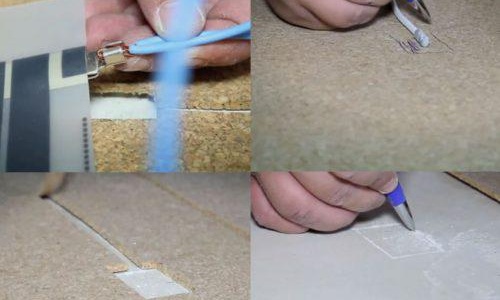

- Самите кабели се пренасят от пода до стената, след което се прекарват под цокъла към захранващия източник. За да ги монтирате, трябва да направите отвори за вграждането им в топлоизолацията. Така поставяме жицата в дупките и я фиксираме с лепяща лента.По този начин първо издърпваме жиците от филма към филма и в края към стената.
- Сега свързваме температурния сензор и го изолираме. За да направите това, сензорът е инсталиран под филма, местоположението му е приблизително в центъра на втората секция. За самия сензор също се изрязва дупка в топлоизолацията, ако е необходимо, се прави и вдлъбнатина в основата. Също така си струва да оборудвате каналите за конеца, като направите плавен завой на всички завои, така че конецът да не се счупи с течение на времето.

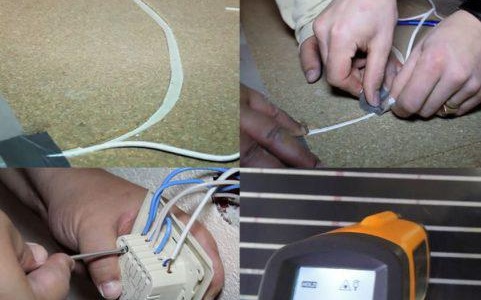

- Свързваме термостата, свързването му се извършва по същия начин, както при всички останали видове подове. А именно два захранващи проводника са свързани към главните контакти, от самия термостат се осъществява връзка през два проводника към самия филм за подово отопление. Трябва да се обмисли и инсталирането на устройства за защитно изключване в случай на късо съединение.Масата в този случай е свързана през клема, но не е свързана с контактите.
- За да тествате системата, я включете на 30 градуса - не трябва да има искри или прегряване на ставите.
- Тестерът измерва общото съпротивление на системата. Това трябва да бъде кратно на силата на самото фолио (посочете в инструкциите), разделено на ярда на положеното фолио. Ако е много по-голям, е необходимо да проверите отново правилността на връзката.
- Отгоре трябва да се полагат листове полиетиленово фолио за хидроизолация. Ръбовете на листовете трябва да се припокриват с около 20 см и да ги залепите с лепяща лента. Сега можете да поставите основния под.
Това завършва процеса на инсталиране и последната стъпка е полагането на подовото покритие.
Заключение
Така се убедихте, че свързването и монтажа на инфрачервения под може лесно да се извърши сами, без помощта на професионалисти. Този тип отоплителни уреди набират все по-голяма популярност сред потребителите, така че гледайте видеото за монтаж на инфрачервен под на Caleo „направи си сам“ и може също да харесате тяхната технология и лесен монтаж.
Най-пълната видео инструкция за инсталиране на подово отопление с инфрачервен филм, много примери и обяснения на процеса, горещо ви препоръчваме да го гледате.
